各级精度滚动轴承的尺寸公差和旋转精度分析

2023-06-26 理论教育 版权反馈
【摘要】：各级精度滚动轴承的尺寸公差和旋转精度列于表4-3～表4-30中。表4-104 级向心轴承外圈公差 （μm）① 仅适用于直径系列0、1、2、3和4。表4-19 5级圆锥滚子宽度公差——内外圈、单列轴承及组件 （μm）表4-20 4级圆锥滚子轴承内圈公差 （μm）表4-21 4级圆锥滚子轴承外圈公差 （μm）① 不适用于凸缘外圈轴承。表4-30 推力轴承座圈公差 （μm）（续）注：对于双向轴承，公差值只适用于D≤360mm的轴承。

各级精度滚动轴承的尺寸公差和旋转精度列于表4-3～表4-30中。

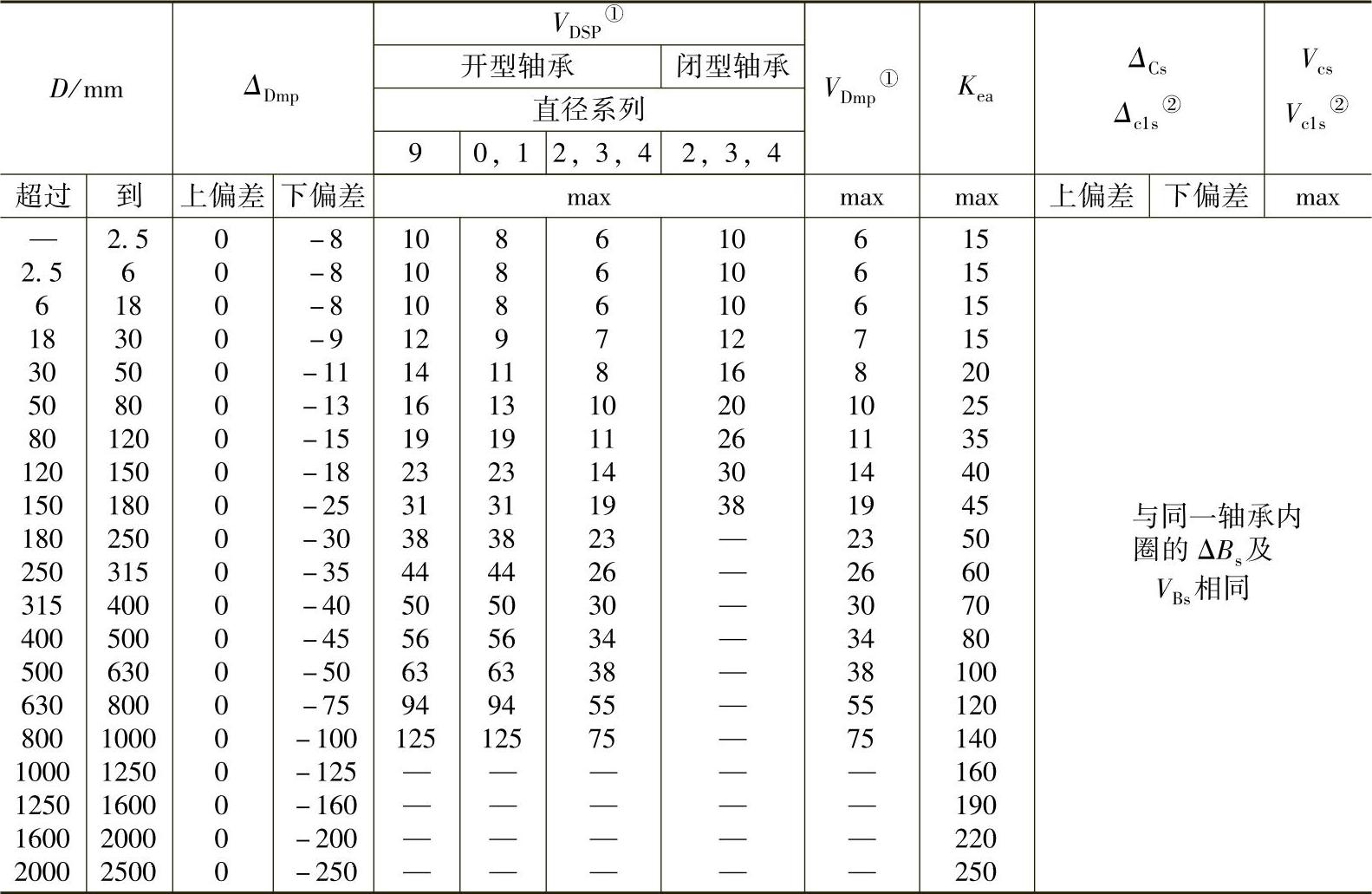

表4-30 级向心轴承外圈公差（GB/T 307.1—2005） （μm）


① 适用于内、外止动环安装前或拆卸后。

② 仅适用于沟形球轴承。

表4-40 级向心轴承内圈公差（GB/T 307.1—2005） （μm）


① 适用于成对或成组安装时单个轴承的内圈、外圈，也适用于d≥50mm锥孔轴承的内圈。

表4-56 级向心轴承内圈公差（GB/T 307.1—2005） （μm）


① 适用于成对或成组安装时单个轴承的内圈、外圈，也适用于d≥50锥孔轴承的内圈。

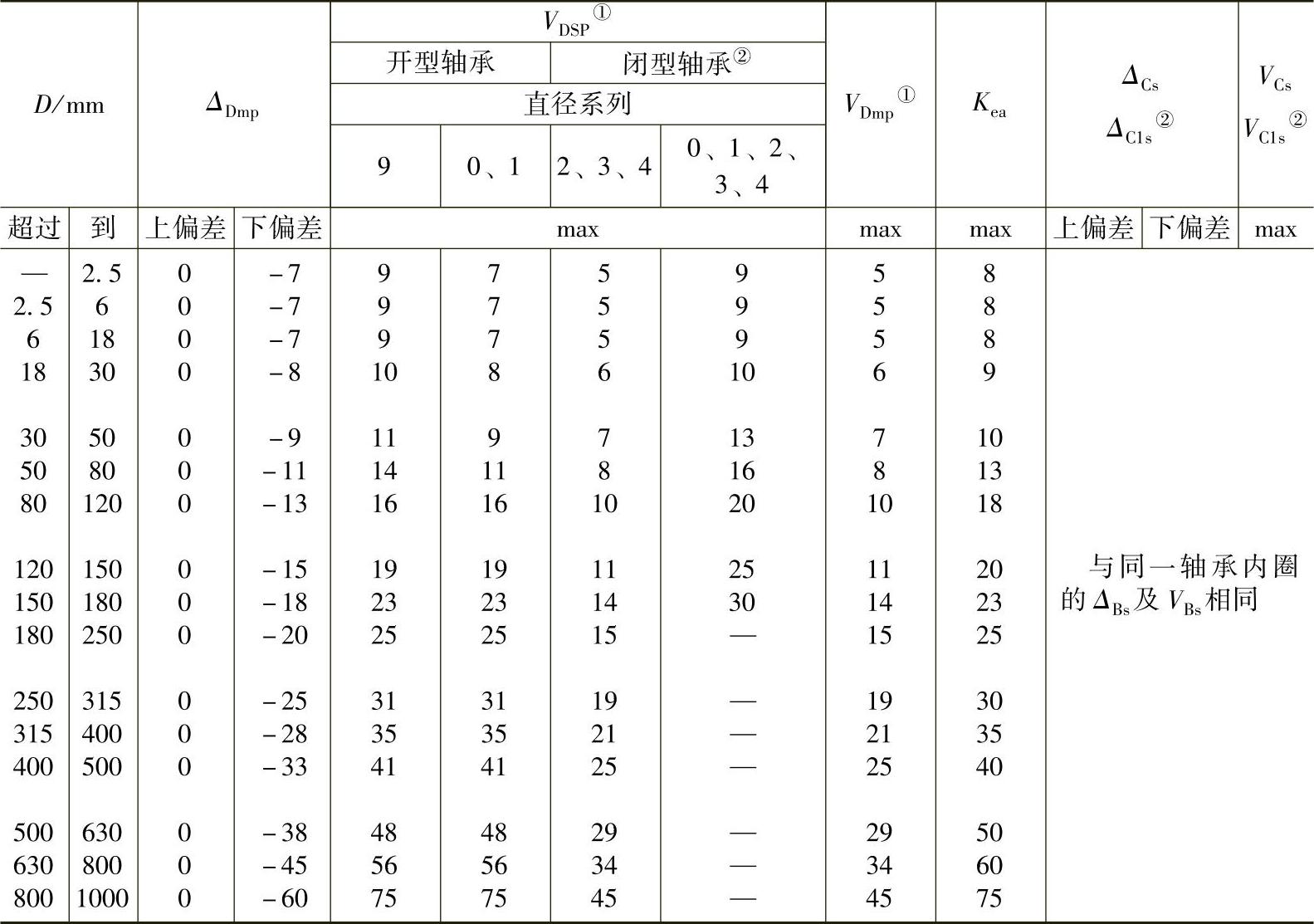

表4-66 级向心轴承外圈公差（GB/T 307.1—2005） （μm）


① 适用于内、外止动环安装前或拆卸后。

② 仅适用于沟型球轴承。

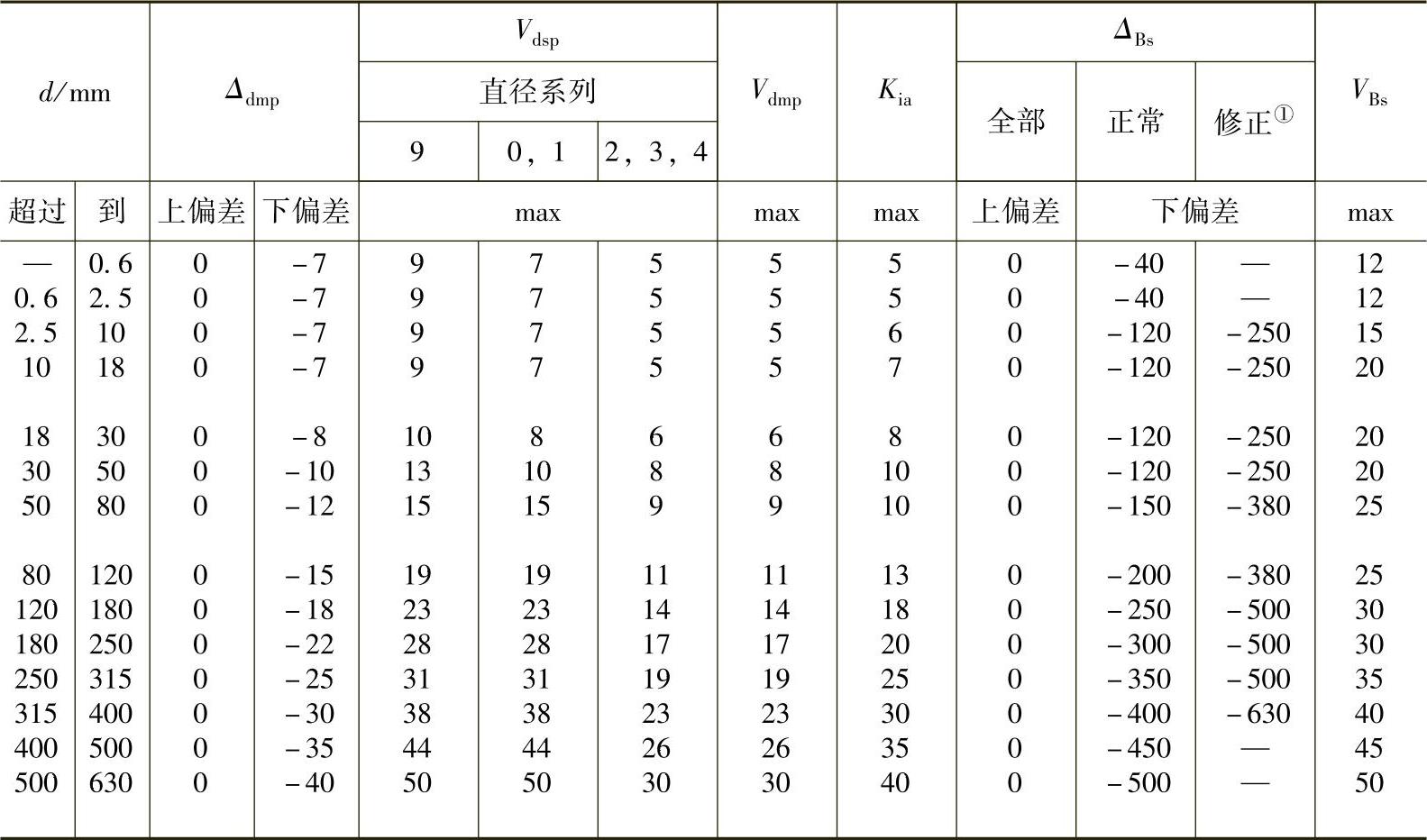

表4-75 级向心轴承内圈公差（GB/T 307.1—2005） （μm）


① 仅适用于沟型球轴承。

② 适用于成对或成组安装时单个轴承的内圈、外圈，也适用于d≥50mm锥孔轴承的内径。

表4-85 级向心轴承外圈公差（GB/T 307.1—2005） （μm）


① 不适用于凸缘外圈轴承。

② 仅适用于沟型球轴承。

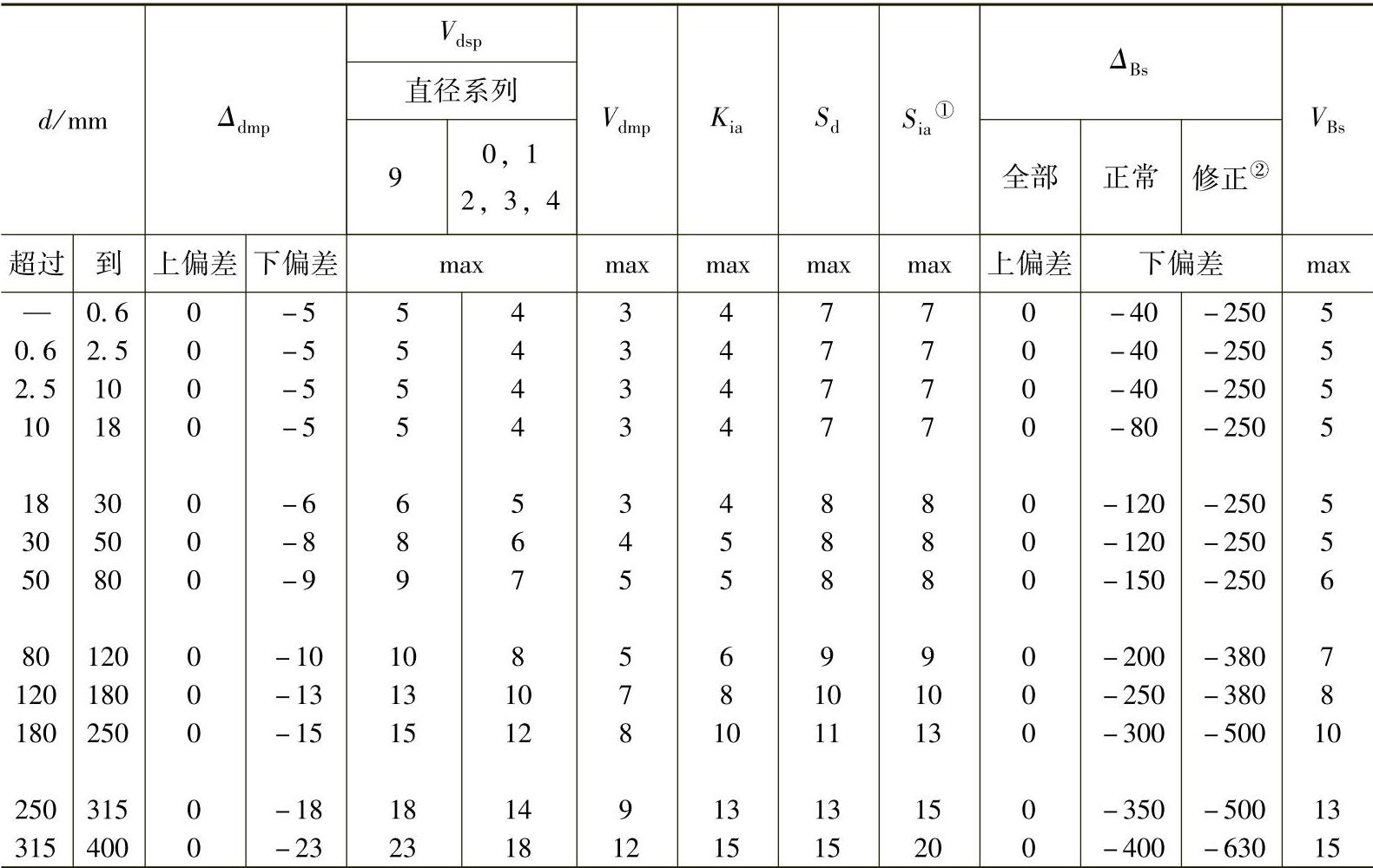

表4-94 级向心轴承内圈公差（GB/T 307.1—2005） （μm）


① 仅适用于直径系列0、1、2、3和4。

② 仅适用于沟型球轴承。

③ 适用于成对或成组安装时单个轴承的内、外圈。

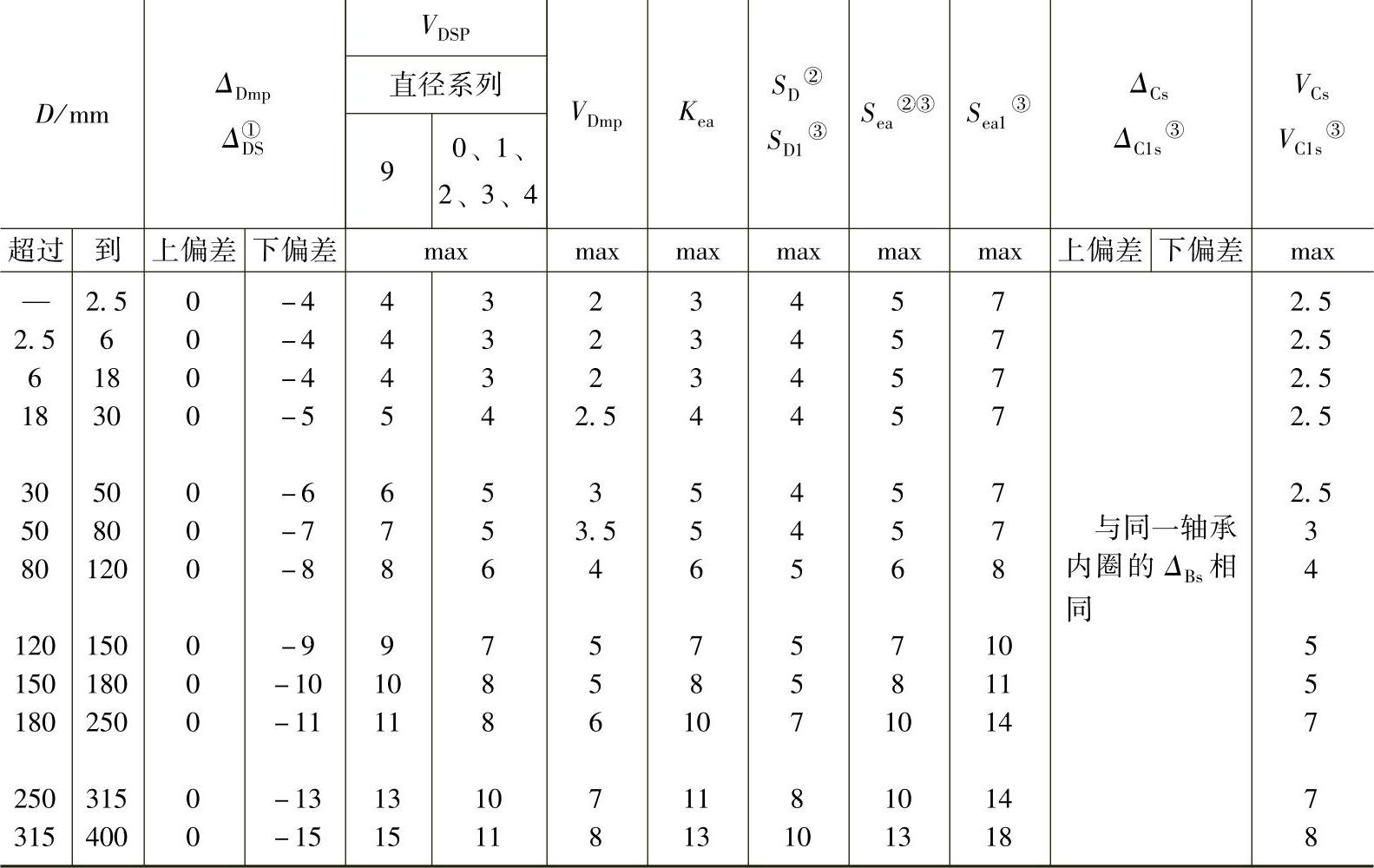

表4-104 级向心轴承外圈公差（GB/T 307.1—2005） （μm）


① 仅适用于直径系列0、1、2、3和4。

② 不适用于凸缘外圈轴承。

③ 仅适用于沟型球轴承。

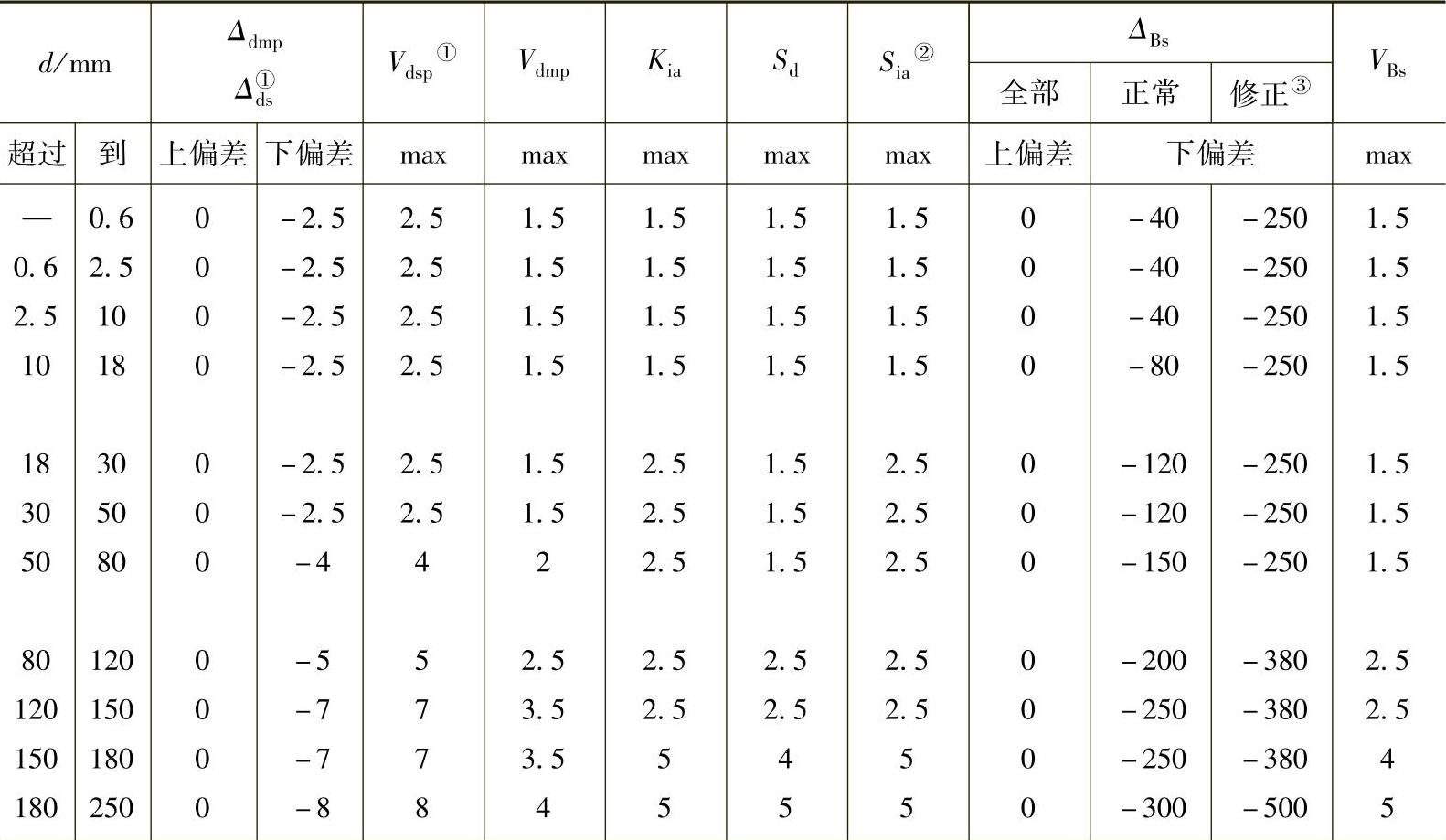

表4-112 级向心轴承内圈公差（GB/T 307.1—2005） （μm）


① 仅适用于直径系列0、1、2、3和4。

② 不适用于沟型球轴承。

③ 适用于成对或成组安装时单个轴承的内外圈。

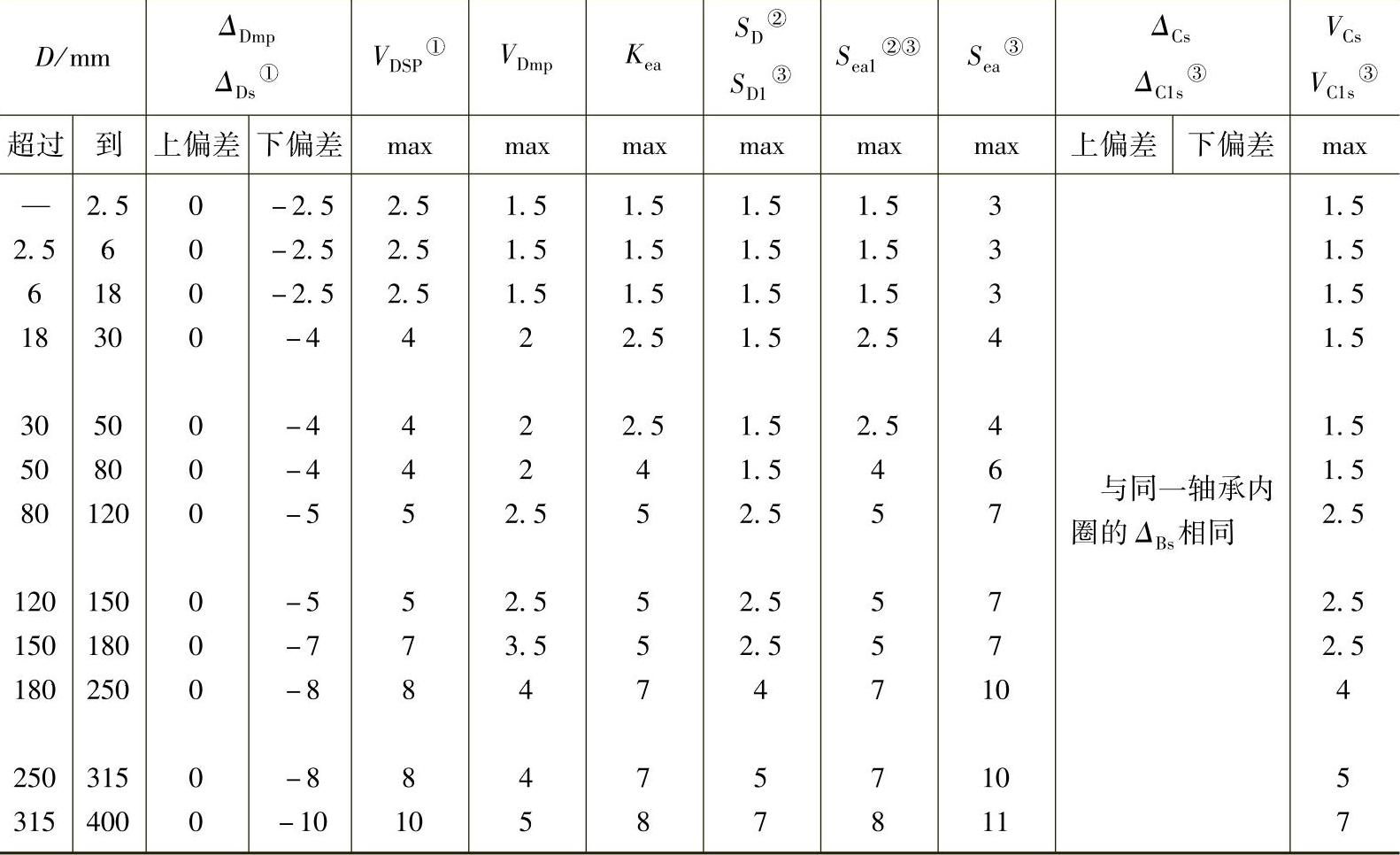

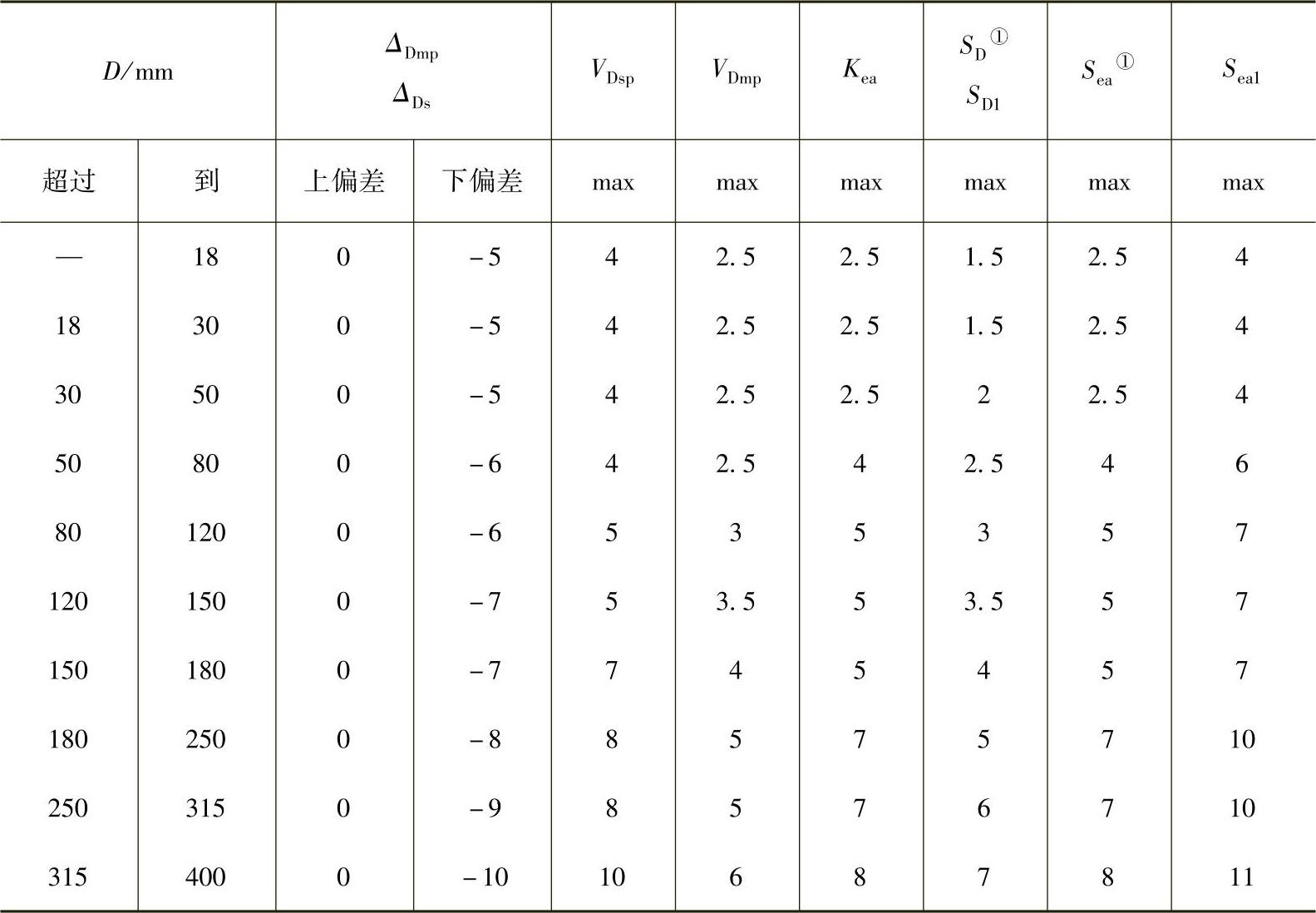

表4-122 级向心轴承外圈公差（GB/T 307.1—2005） （μm）


① 仅适用于直径系列0、1、2、3和4的开型、闭型轴承。

② 不适用于凸缘外圈轴承。

③ 仅适用于沟型球轴承。

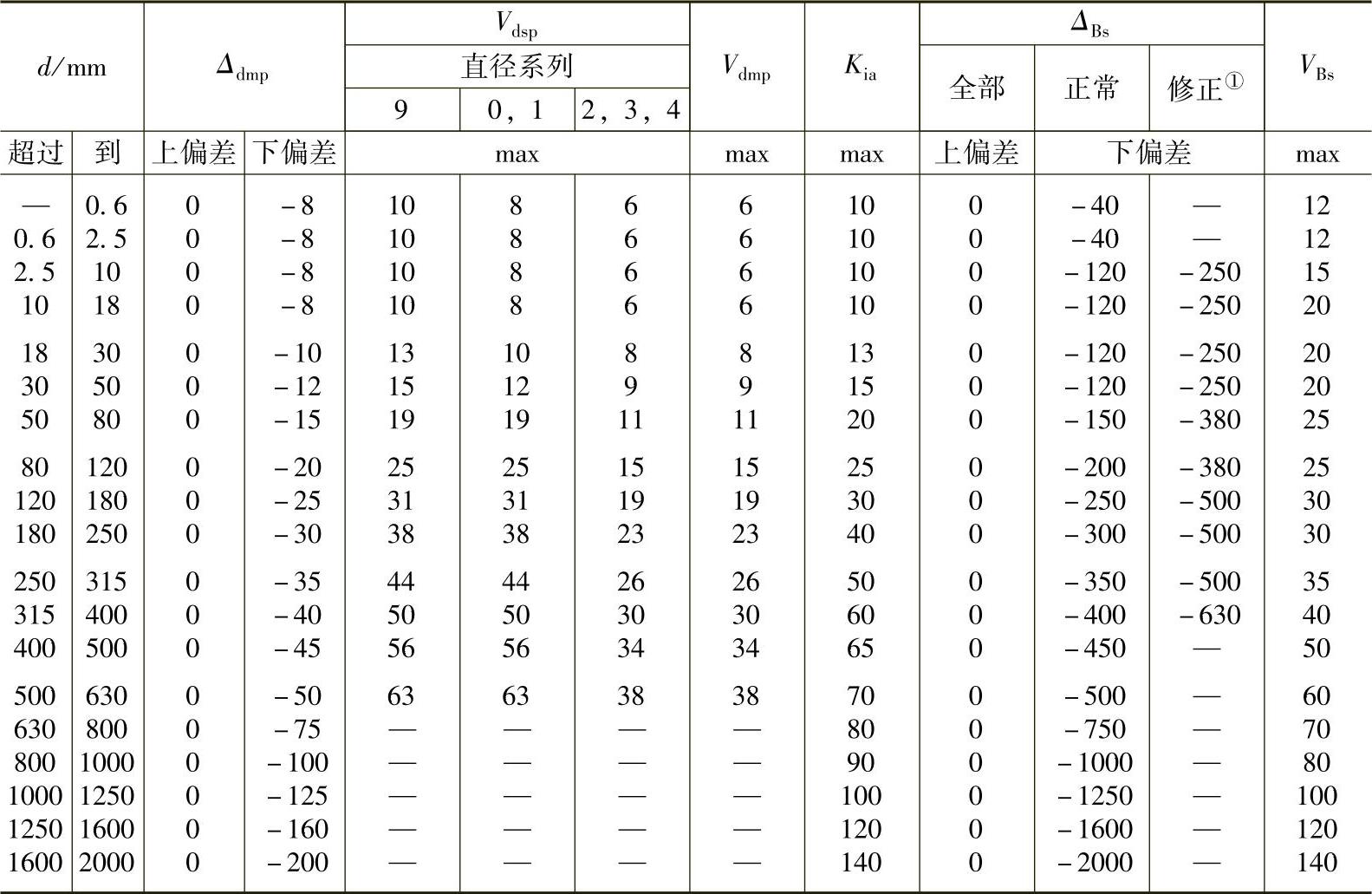

表4-13 0级圆锥滚子轴承内圈公差（GB/T 307.1—2005） （μm）


表4-14 0级圆锥滚子轴承外圈公差（GB/T 307.1—2005） （μm）

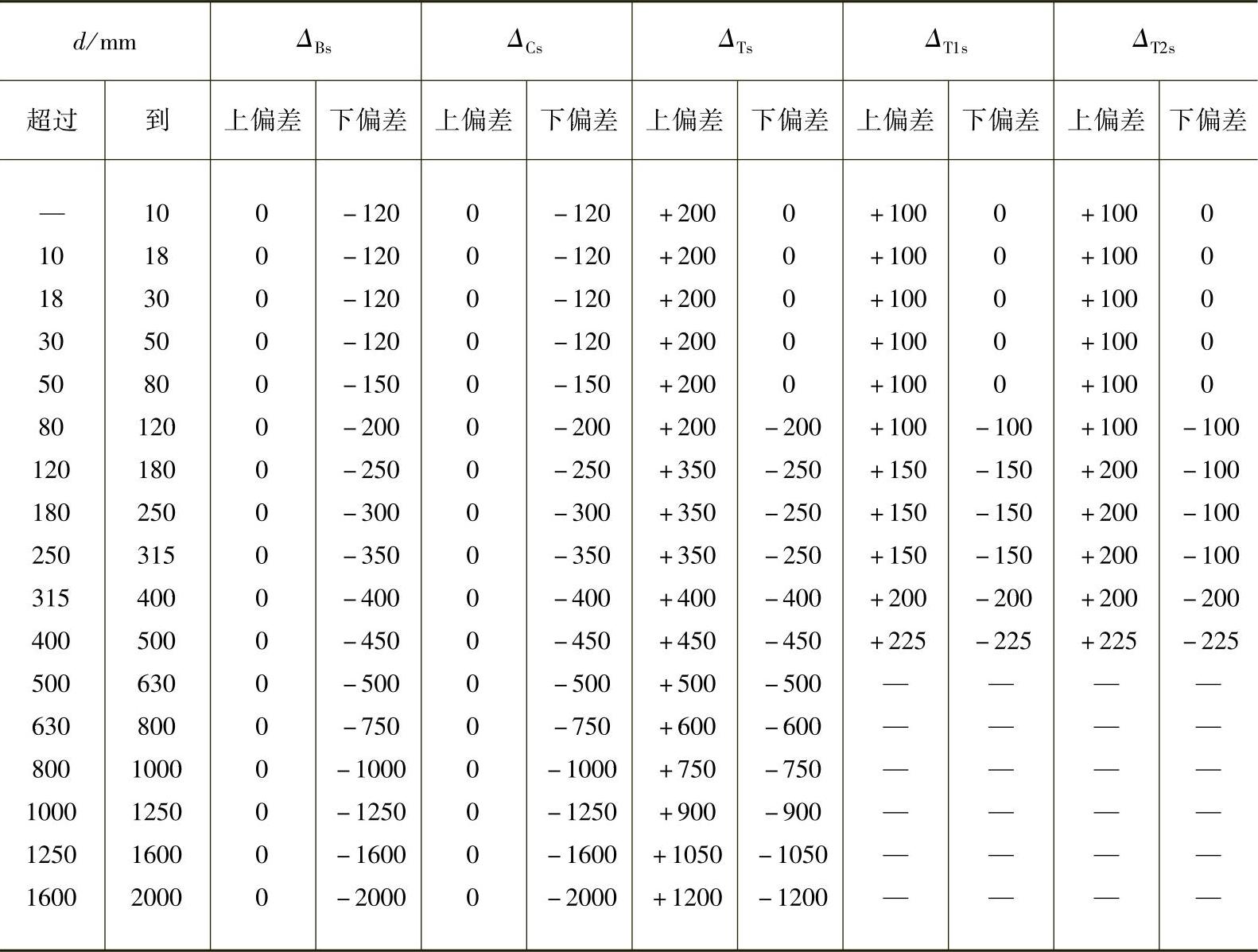

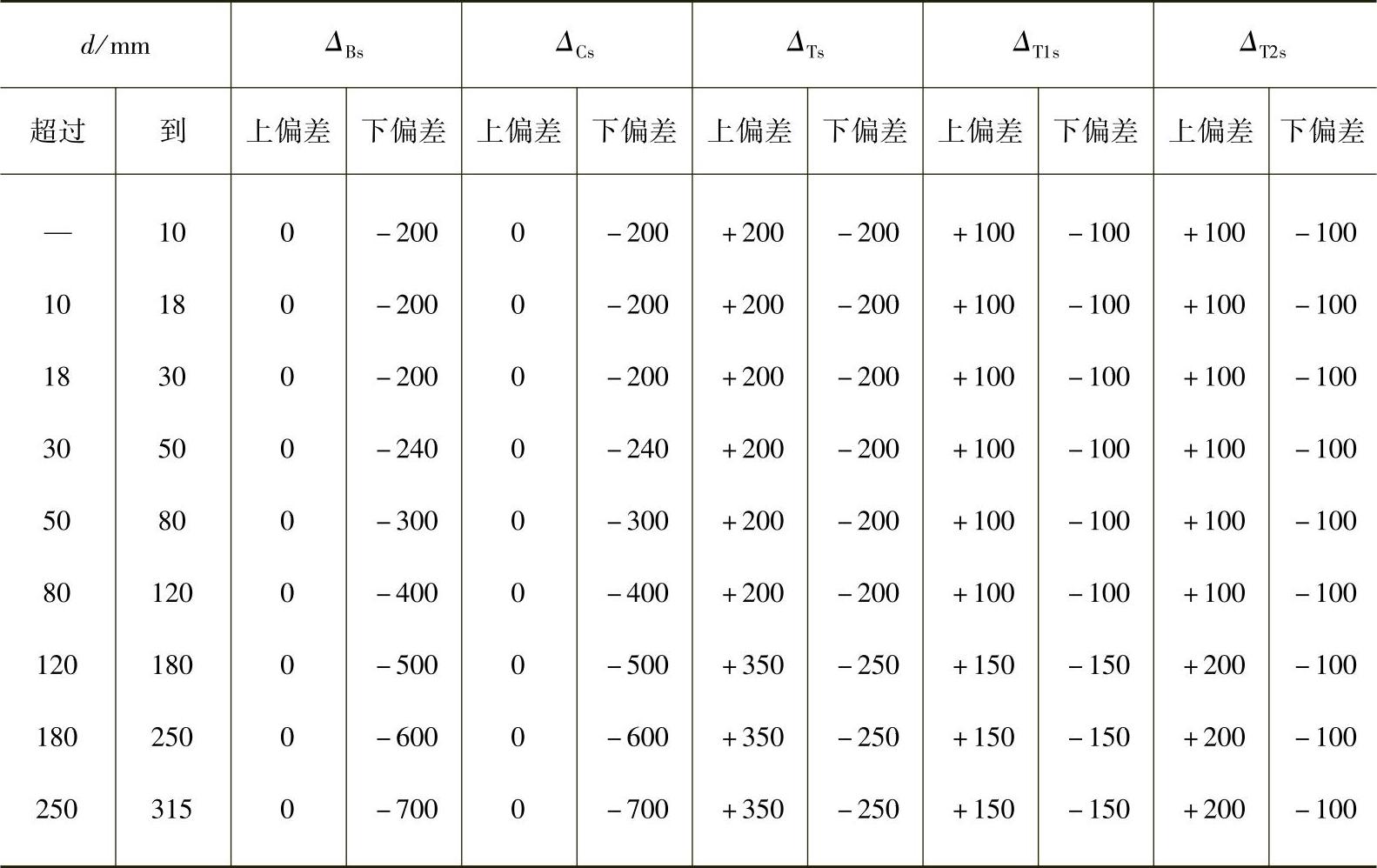

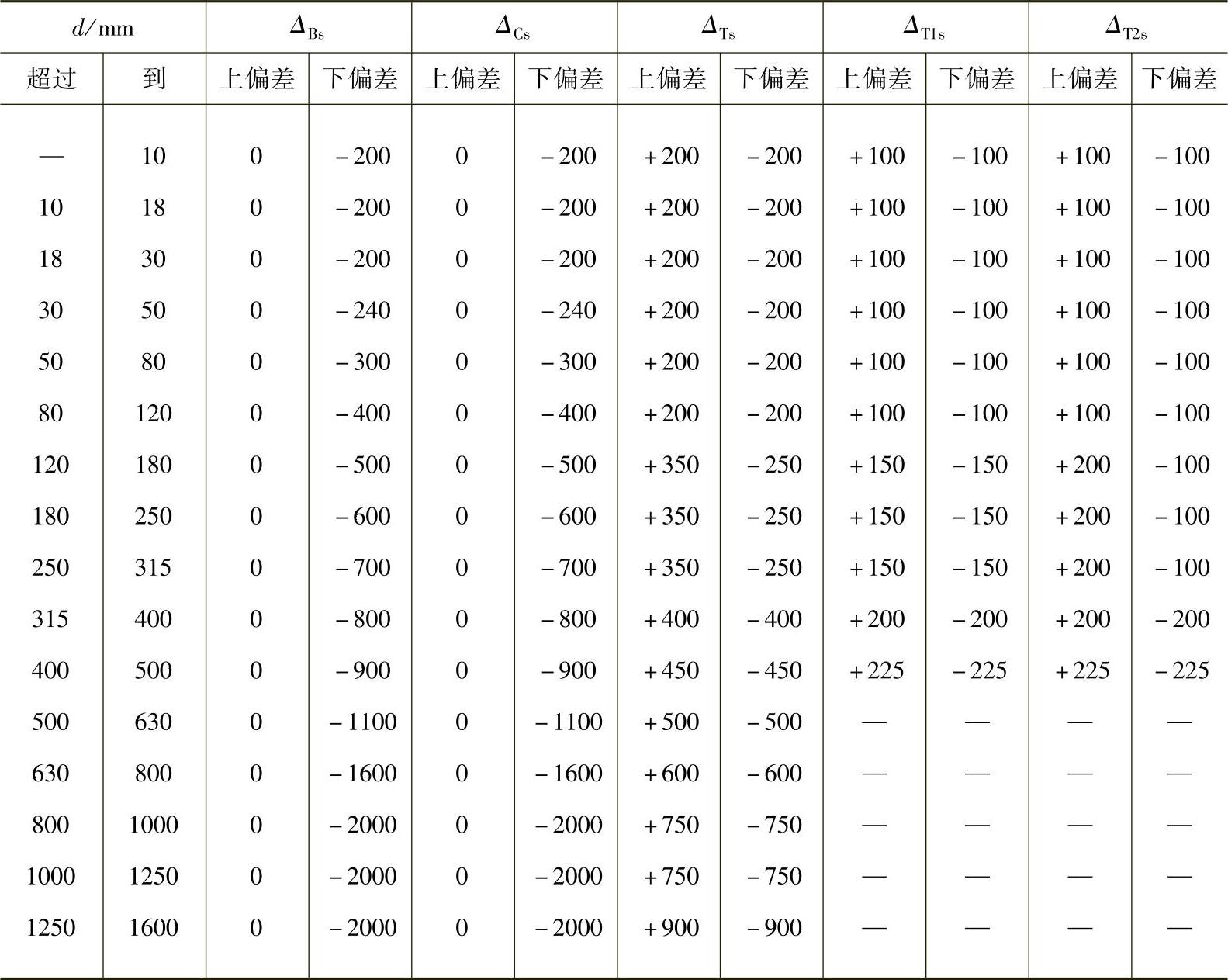

表4-15 0级圆锥滚子轴承宽度公差——内、外圈、单列轴承及组件（GB/T 307.1—2005） （μm）

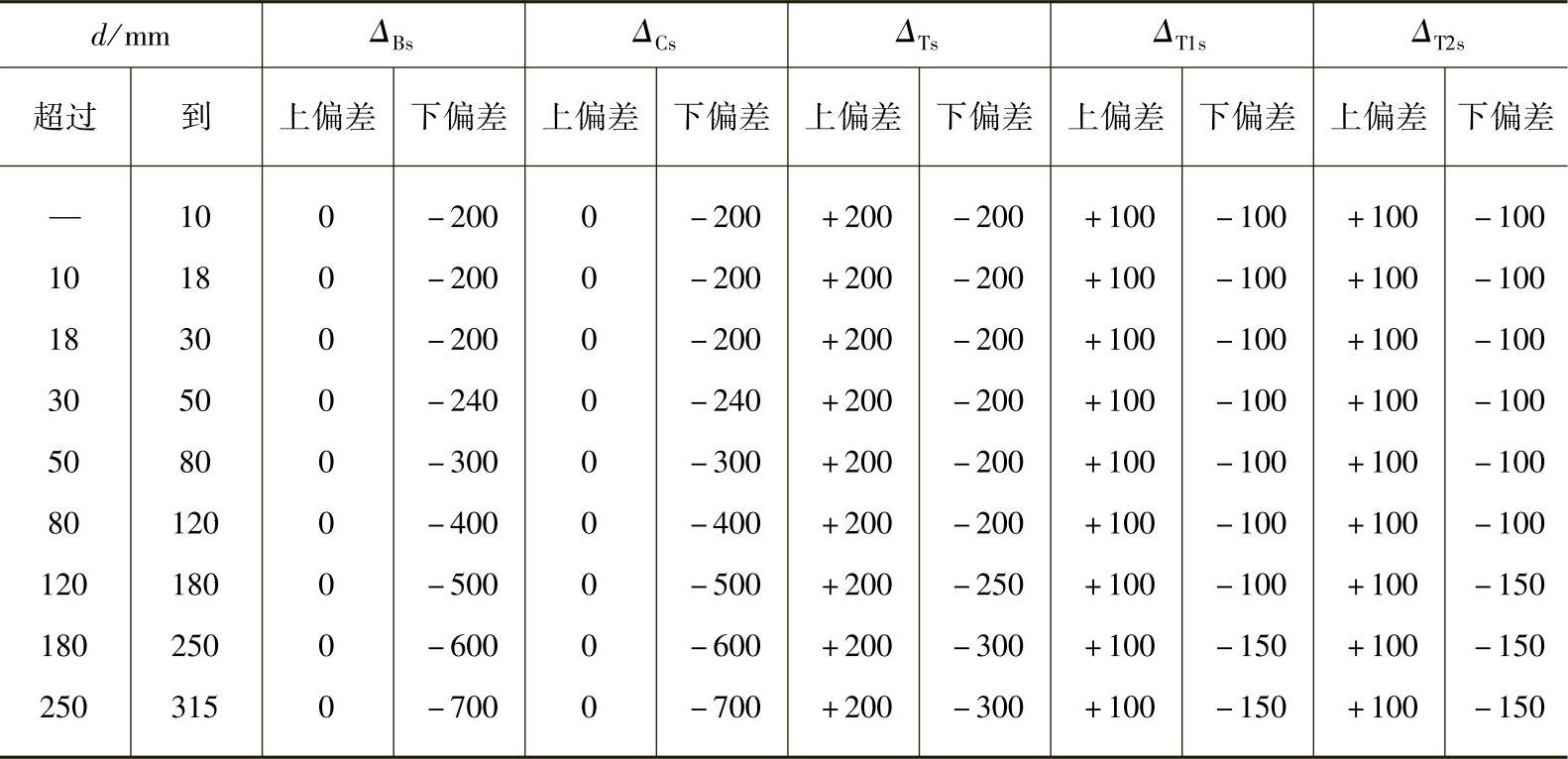

表4-16 6X级圆锥滚子轴承宽度公差——内、外圈、单列轴承及组件（GB/T 307.1—2005） （μm）


6X级圆锥滚子轴承内圈和外圈的直径和径向跳动公差与0级圆锥滚子轴承相同，参看表4-13和表4-14。

表4-17 5级圆锥滚子轴承内圈公差（GB/T 307.1—2005） （μm）


表4-18 5级圆锥滚子轴承外圈公差（GB/T 307.1—2005） （μm）


① 不适用于凸缘外圈轴承。

表4-19 5级圆锥滚子宽度公差——内外圈、单列轴承及组件（GB/T 307.1—2005） （μm）

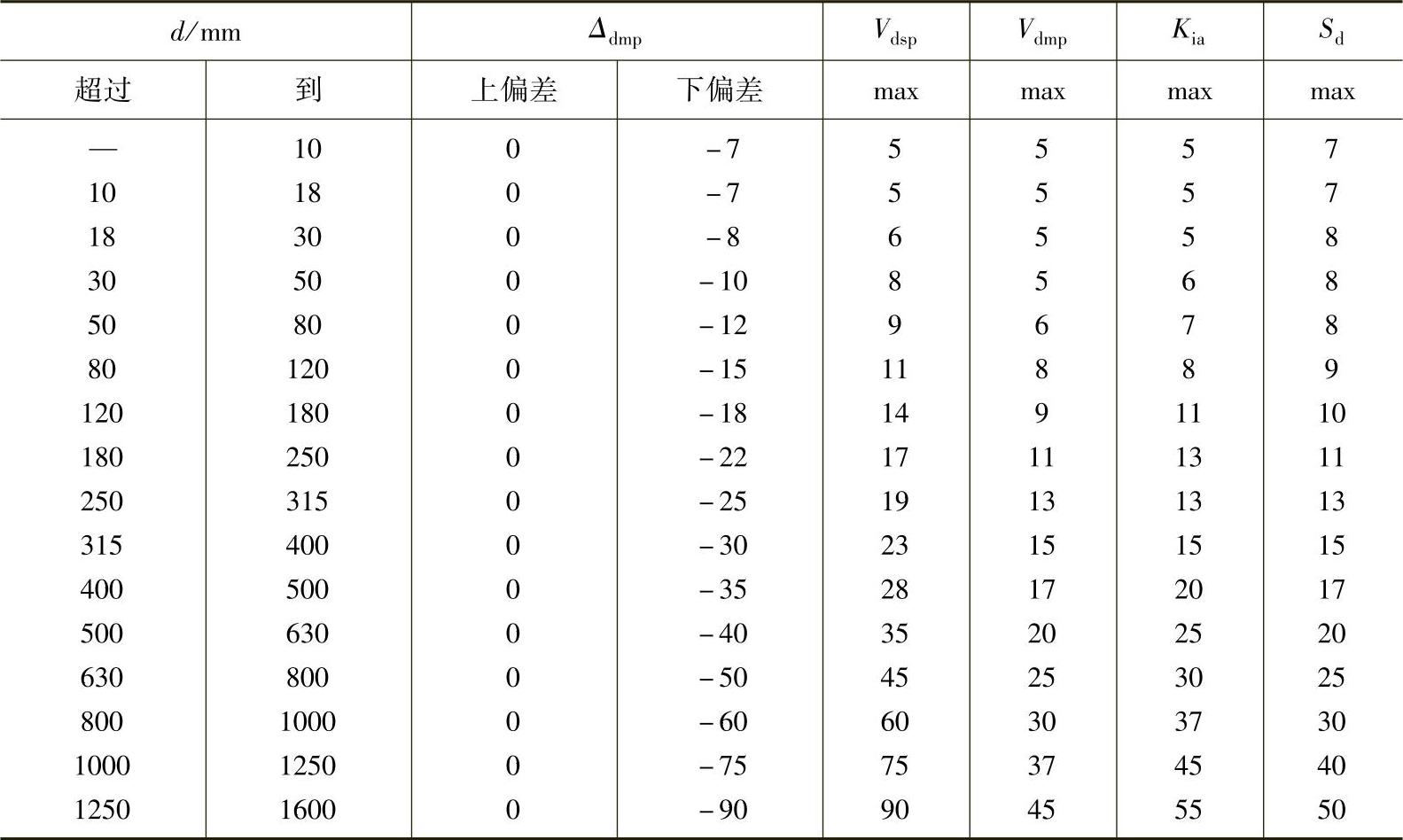

表4-20 4级圆锥滚子轴承内圈公差（GB/T 307.1—2005） （μm）

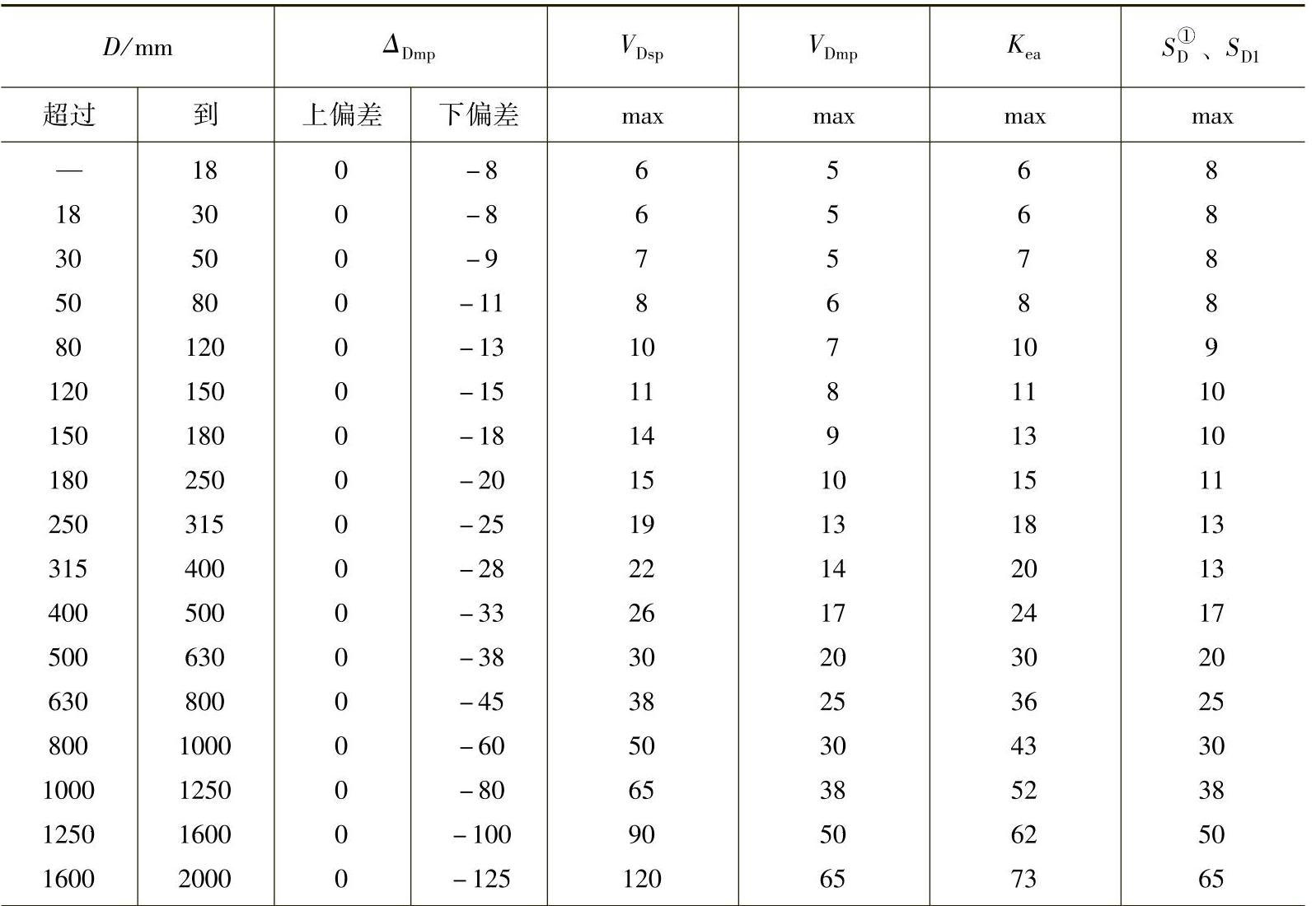

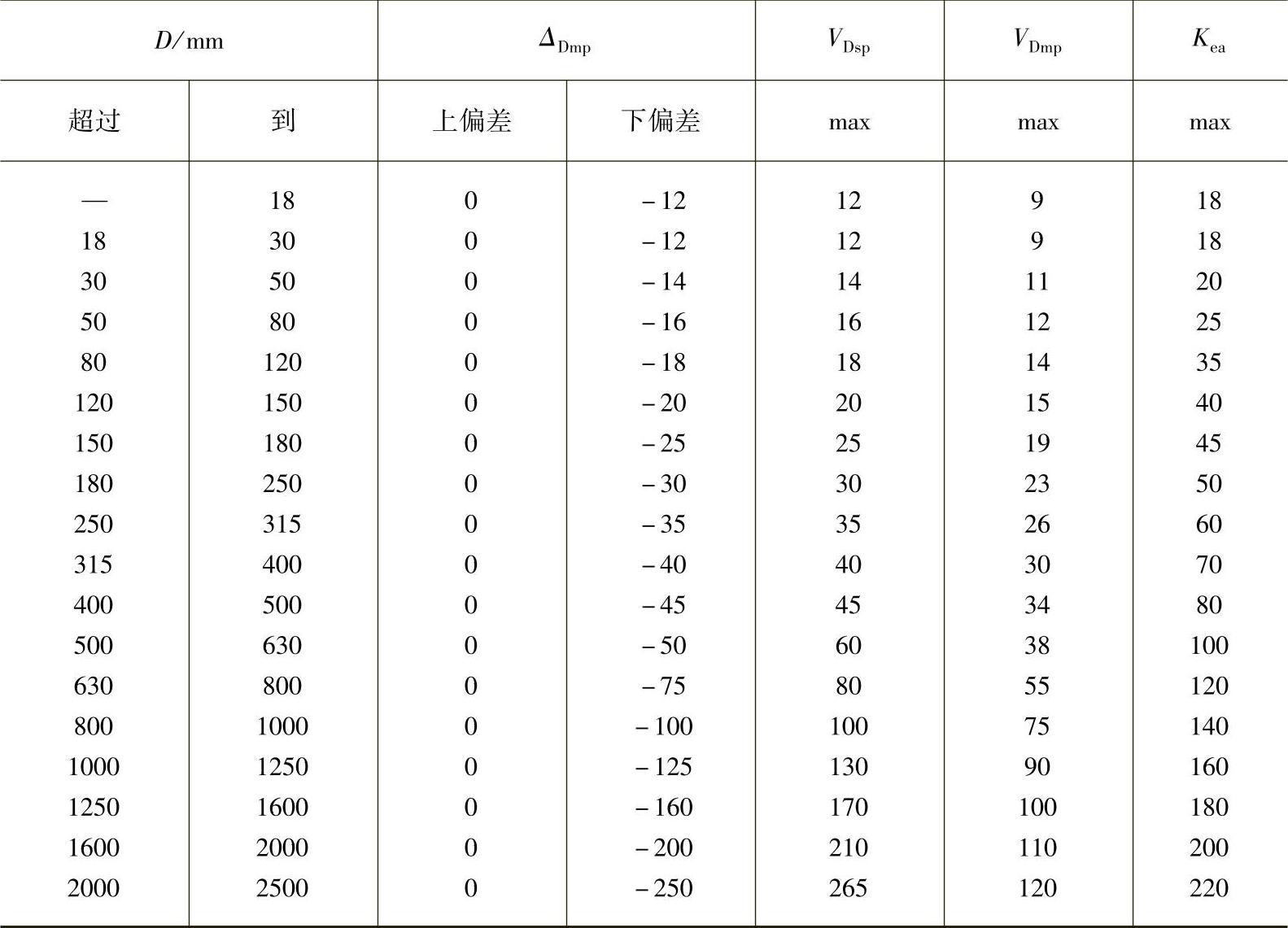

表4-21 4级圆锥滚子轴承外圈公差（GB/T 307.1—2005） （μm）


① 不适用于凸缘外圈轴承。

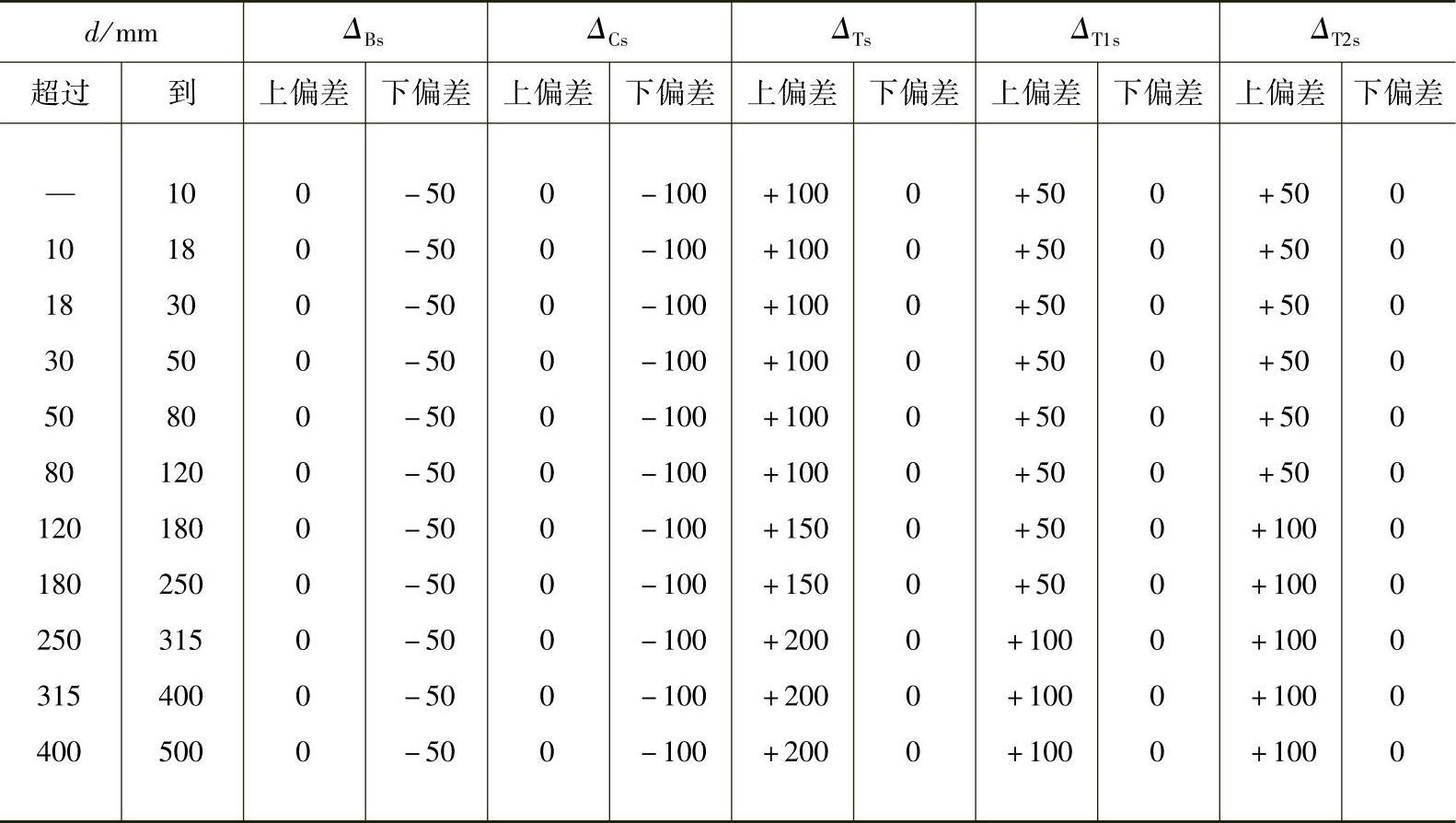

表4-22 4级圆锥滚子轴承宽度公差——内、外圈、单列轴承及组件（GB/T 307.1—2005） （μm）

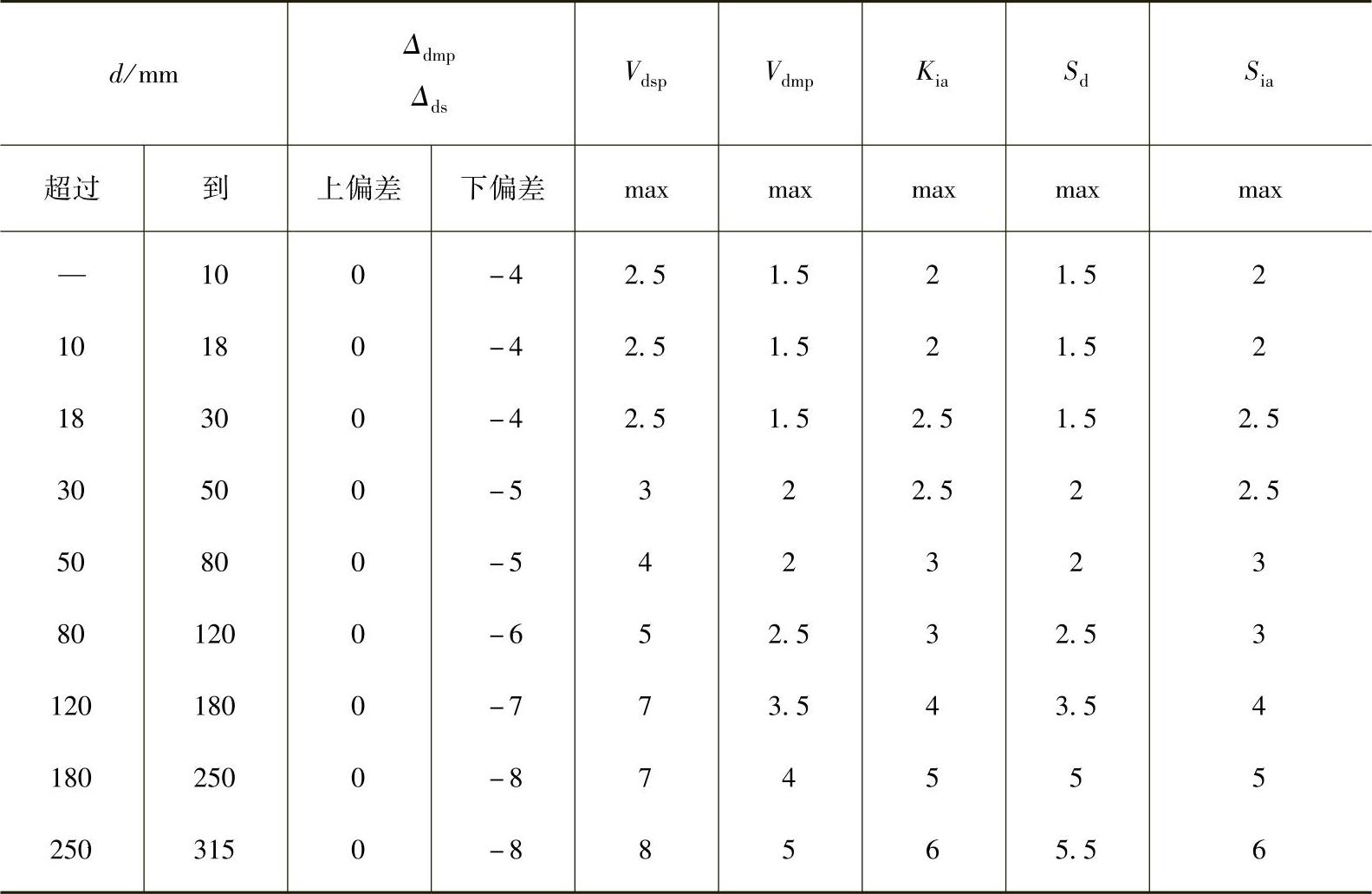

表4-23 2级圆锥滚子轴承内圈公差（GB/T 307.1—2005） （μm）


表4-24 2级圆锥滚子轴承外圈公差（GB/T 307.1—2005） （μm）


① 不适用于凸缘外圈轴承。

表4-25 2级圆锥滚子轴承宽度公差——内、外圈、单列轴承及组件（GB/T 307.1—2005） （μm）

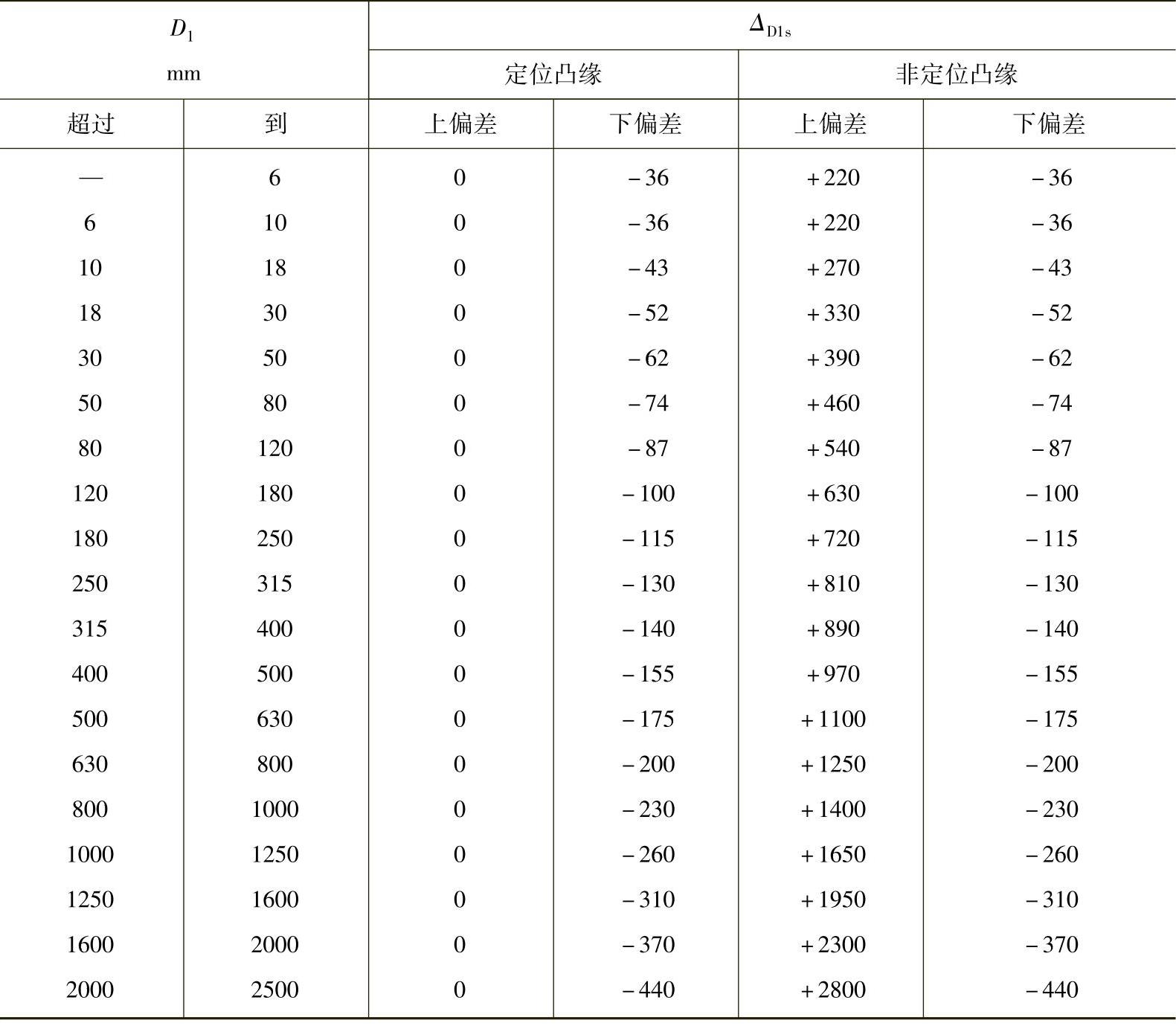

表4-26 向心轴承凸缘外径公差 （μm）

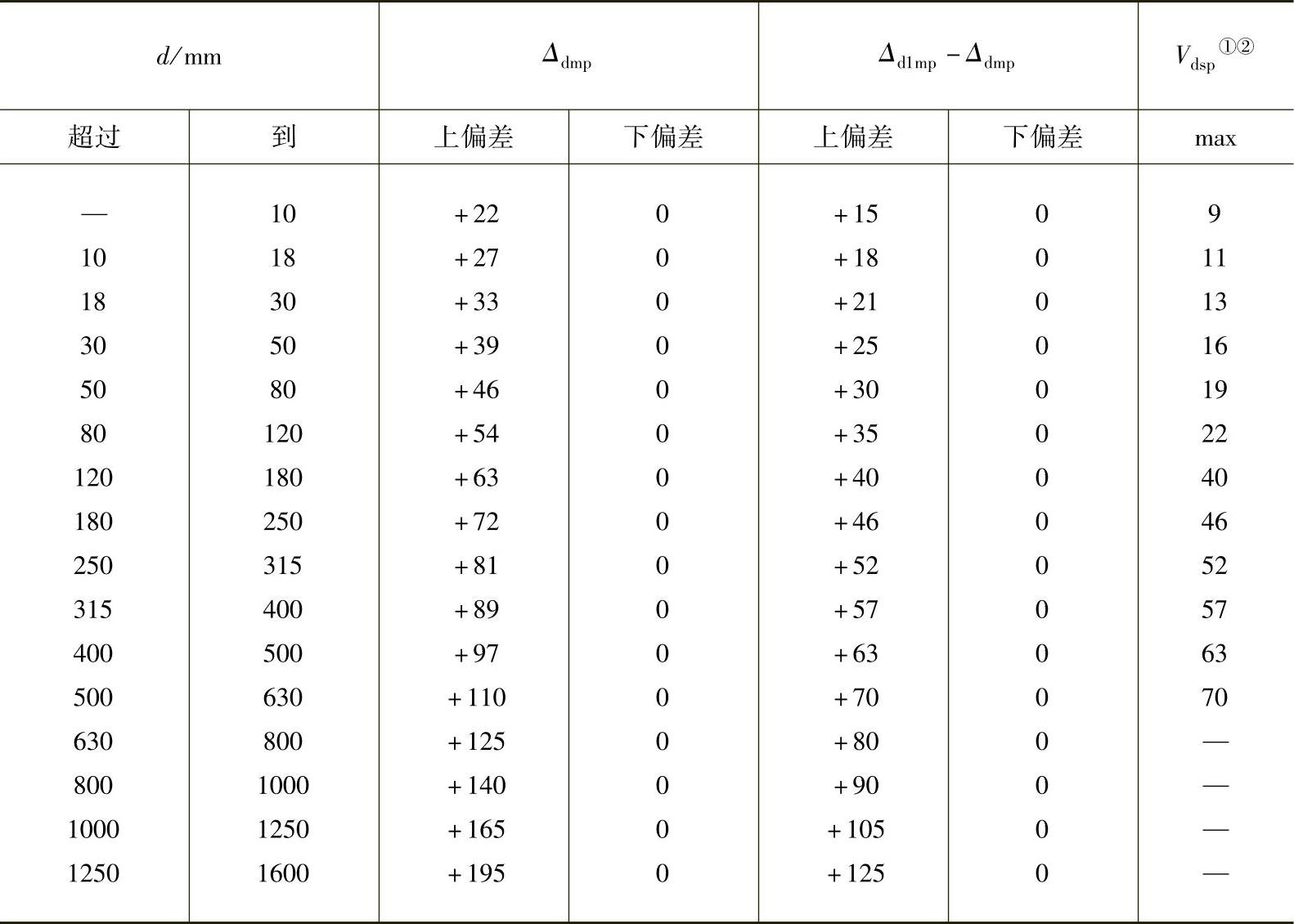

表4-27 圆锥孔公差（锥度1∶12）（GB/T 307.1—2005） （μm）


① 适用于内孔的任一单一径向平面。

② 不适用于直径系列7和8。

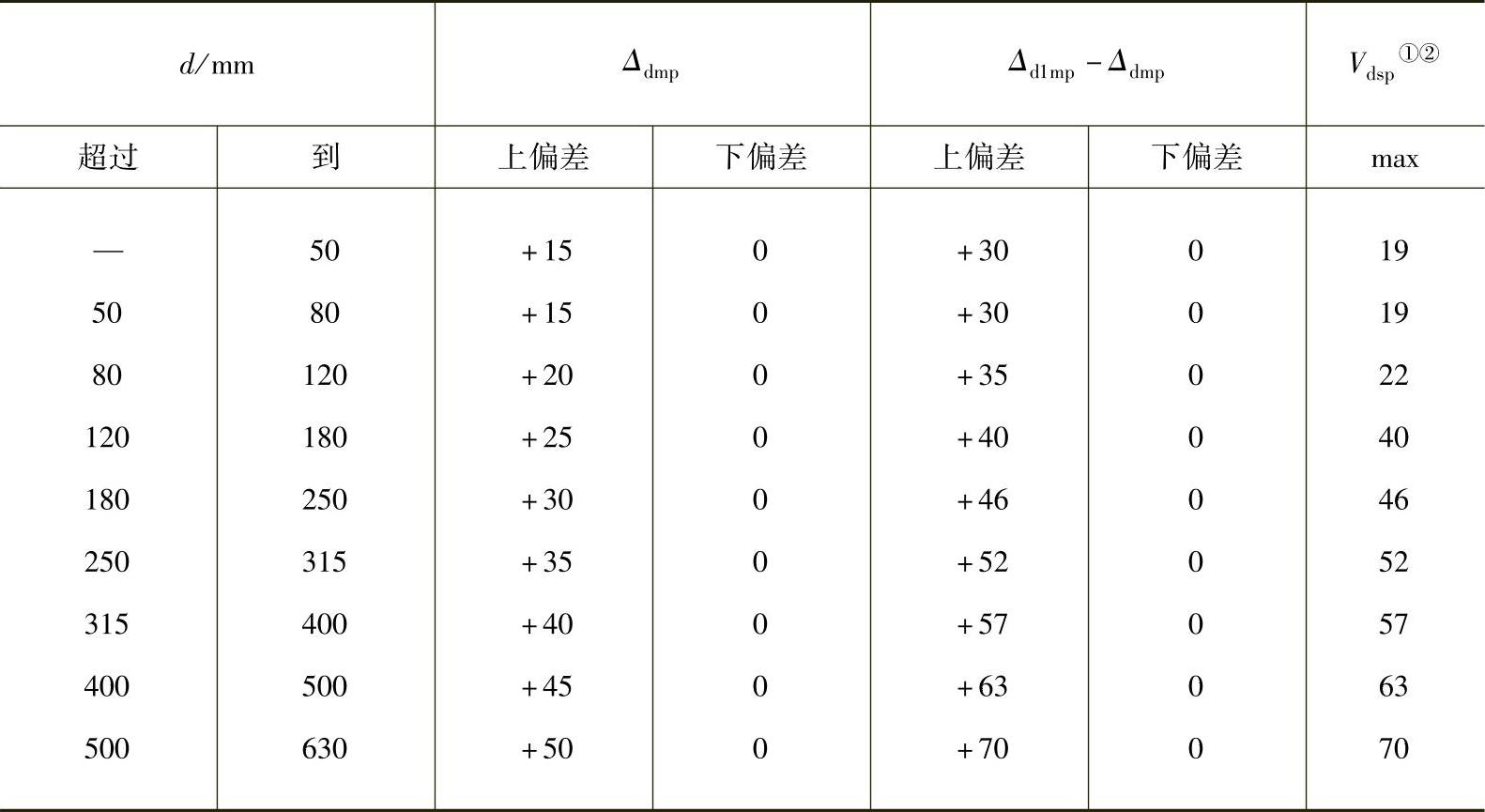

表4-28 圆锥孔公差（锥度1∶30）（GB/T 307.1—2005） （μm）


① 适用于内孔的任一单一径向平面。

② 不适用于直径系列7和8。

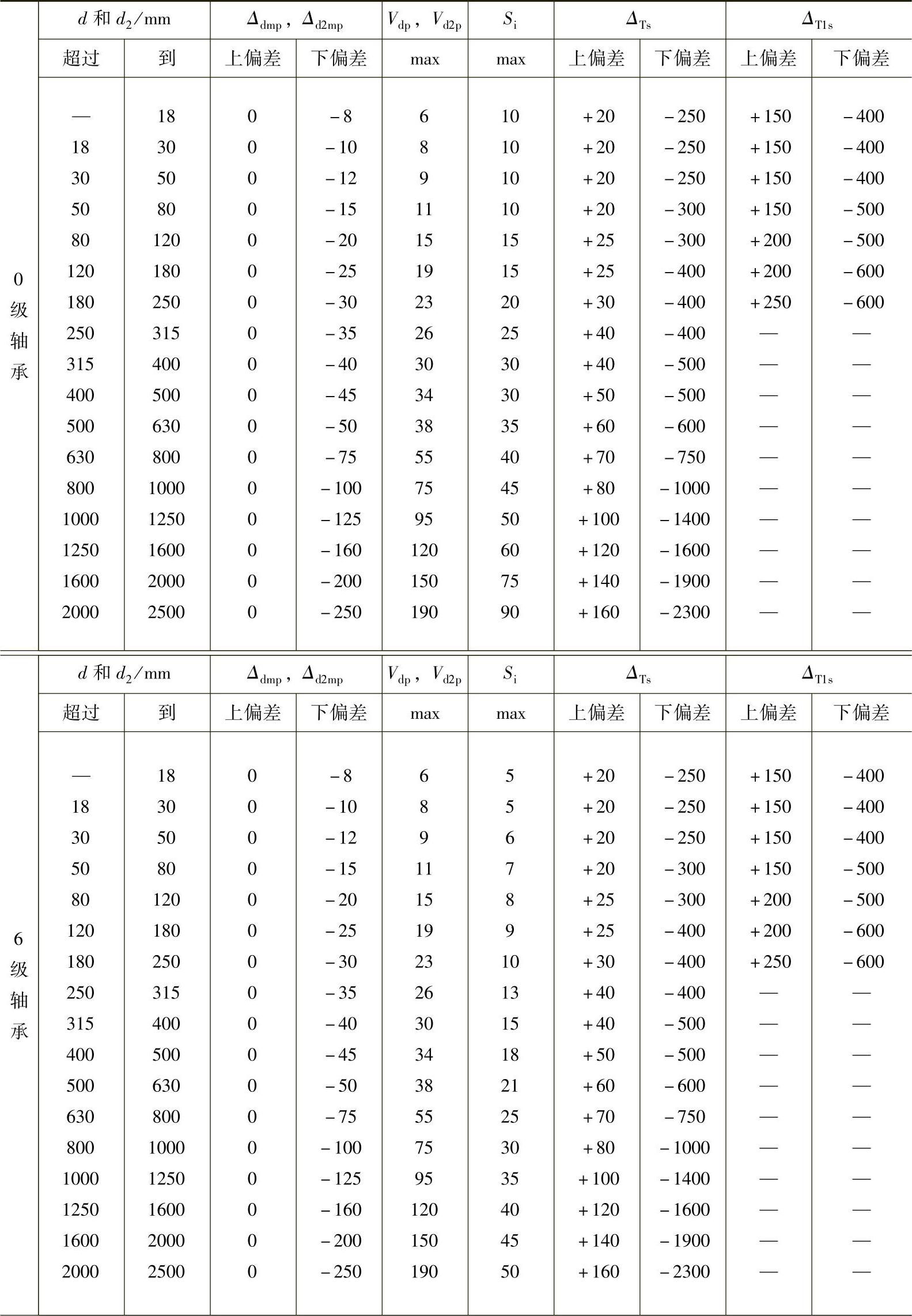

表4-29 推力轴承轴圈和高度公差（GB/T 307.4—2012） （μm）


（续）


注：对于双向轴承，公差值只适用于d2≤190mm的轴承。

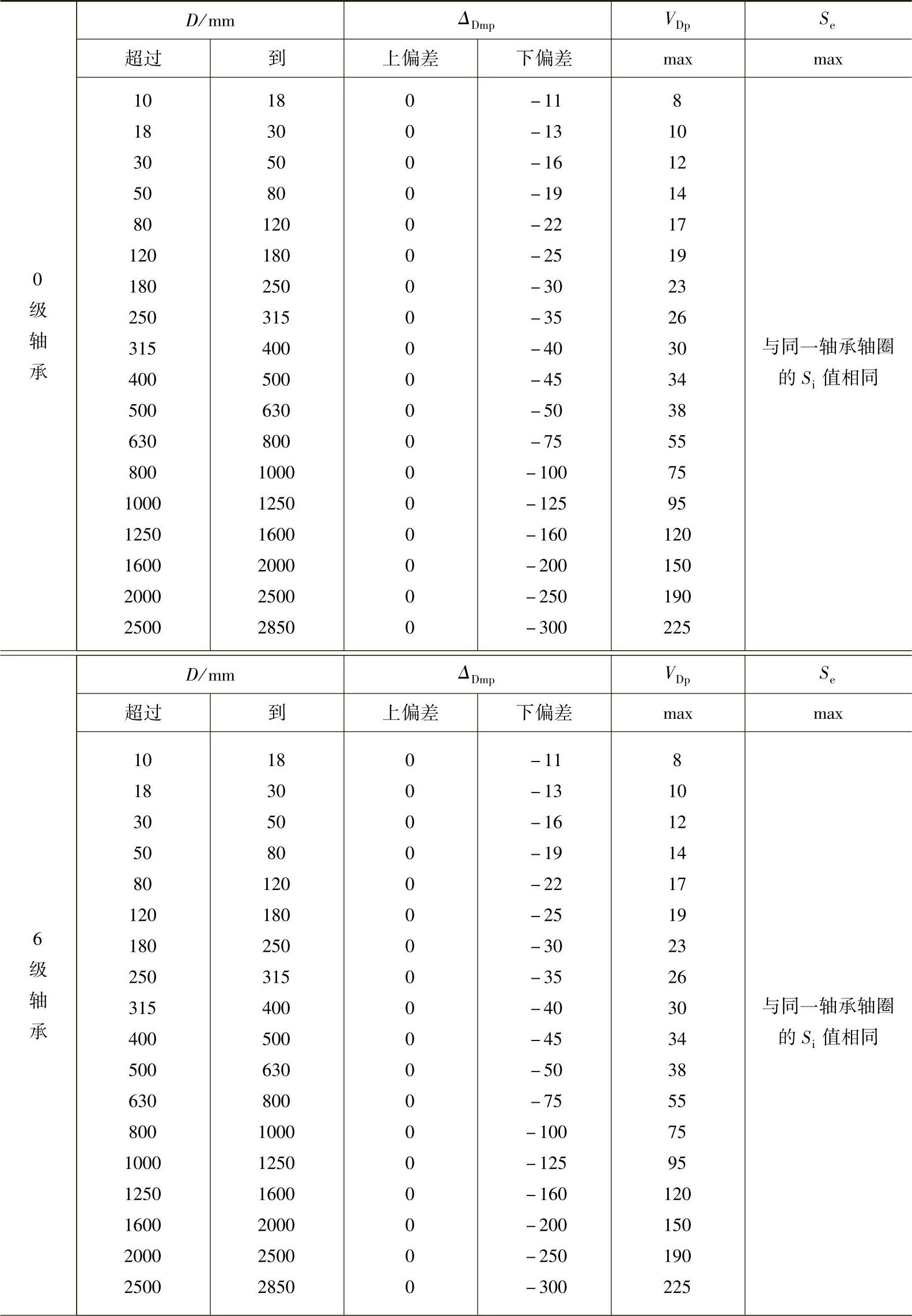

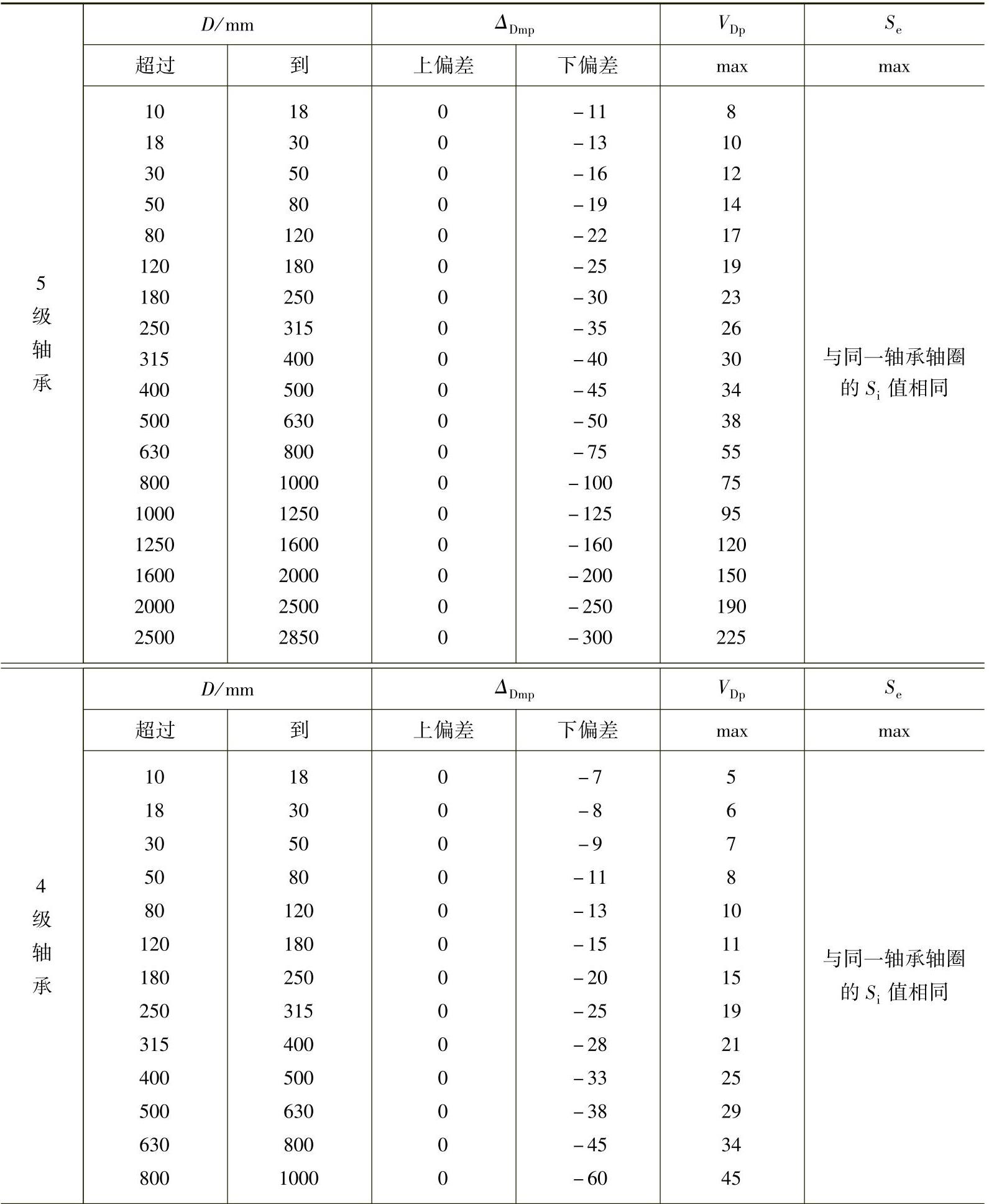

表4-30 推力轴承座圈公差（GB/T 307.4—2012） （μm）


（续）


注：对于双向轴承，公差值只适用于D≤360mm的轴承。
