各级精度滚动轴承的尺寸公差和旋转精度列于表4-3～表4-30中。表4-104 级向心轴承外圈公差 （μm）① 仅适用于直径系列0、1、2、3和4。表4-19 5级圆锥滚子宽度公差——内外圈、单列轴承及组件 （μm）表4-20 4级圆锥滚子轴承内圈公差 （μm）表4-21 4级圆锥滚子轴承外圈公差 （μm）① 不适用于凸缘外圈轴承。表4-30 推力轴承座圈公差 （μm）（续）注：对于双向轴承，公差值只适用于D≤360mm的轴承。......
2023-06-26
滚动轴承的尺寸公差和旋转精度符号优化
【摘要】：滚动轴承的尺寸公差和旋转精度用英文字母表示。各类轴承的外形尺寸简图如图4-1～图4-4所示。锥度公差，由锥孔两端实际平均直径的偏差的极限表示。直径变动量Vdsp用任一径向平面内的内径变动量的最大值表示。
滚动轴承的尺寸公差和旋转精度用英文字母表示。各类轴承的外形尺寸简图如图4-1～图4-4所示。

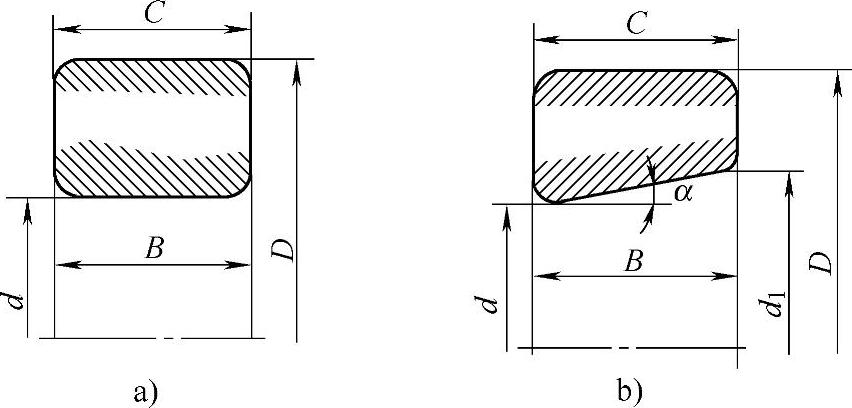

图4-1 滚动轴承的外形尺寸符号
a）圆柱孔轴承 b）圆锥孔轴承
图4-2 圆锥滚子轴承附加符号
图4-3 理论圆锥孔
图4-4 有实际平均直径及偏差的圆锥孔
1.2.1 向心轴承的外形尺寸、公差、精度符号
d：内直径
d1：基本圆锥孔在理论大端的直径
Δds：单一内径偏差
Δdmp：单一平面平均内径偏差（对于基本圆锥孔Δdmp仅指内孔的理论小端）
Δd1mp：基本圆锥孔在理论大端的单一平面平均内径偏差
Vdsp：单一平面内径变动量
Vdmp：平均内径变动量（只适用于圆柱孔）
α：内圈内孔锥角（半锥角）
D：外径
ΔDs：单一外径偏差
ΔDmp：单一平面平均外径偏差
VDSP：单一平面外径变动量
VDmp：平均外径变动量
B：内圈宽度
ΔBs：内圈宽度偏差
VBs：内圈宽度变动量
C：外圈宽度
ΔCs：外圈单一宽度偏差
Vcs：外圈宽度变动量
Kia：成套轴承内圈径向跳动
Kea：成套轴承外圈径向跳动
Sd：内圈端面对内孔的垂直度
SD：外圈外表面对端面的垂直度
Sia：成套轴承内圈轴向跳动
Sea：成套轴承外圈轴向跳动
1.2.2 圆锥滚子轴承的附加符号
D1：外圈凸缘外径
T：成套轴承宽度
ΔTs：成套轴承实际宽度偏差
T1：内组件有效宽度
ΔT1s：内组件实际有效宽度偏差
T2：外圈有效宽度
ΔT2s：外圈实际有效宽度偏差
1.2.3 推力球轴承的公差符号
d：单向轴承轴圈内径
d2：双向轴承轴圈内径
Δdmp：单向轴承轴圈单一径向平面平均内径偏差
Δd2mp：双向轴承轴圈单一径向平面平均内径偏差
Vdp：单向轴承轴圈单一径向平面内径变动量
Vd2p：双向轴承轴圈单一径向平面内径变动量
D：座圈外径
ΔDmp：座圈单一径向平面平均外径偏差
VDP：座圈单一径向平面外径变动量
Si：轴圈滚道对底面的厚度变动量
Se：座圈滚道对底面的厚度变动量
1.2.4 圆锥孔（锥度1∶12）
公称锥角（锥孔之半角）
α=2°23′9.4″=2.38594°=0.041643弧度
锥孔理论大端的基本直径：
锥孔公差（锥度1∶12）包括：
平均直径公差，用圆锥孔理论小端实际平均直径的偏差Δdmp的极限表示。
锥度公差，由锥孔两端实际平均直径的偏差（Δd1mp-Δdmp）的极限表示。
直径变动量Vdsp用任一径向平面内的内径变动量的最大值表示。
1.2.5 新旧标准术语、符号对照表（见表4-2）

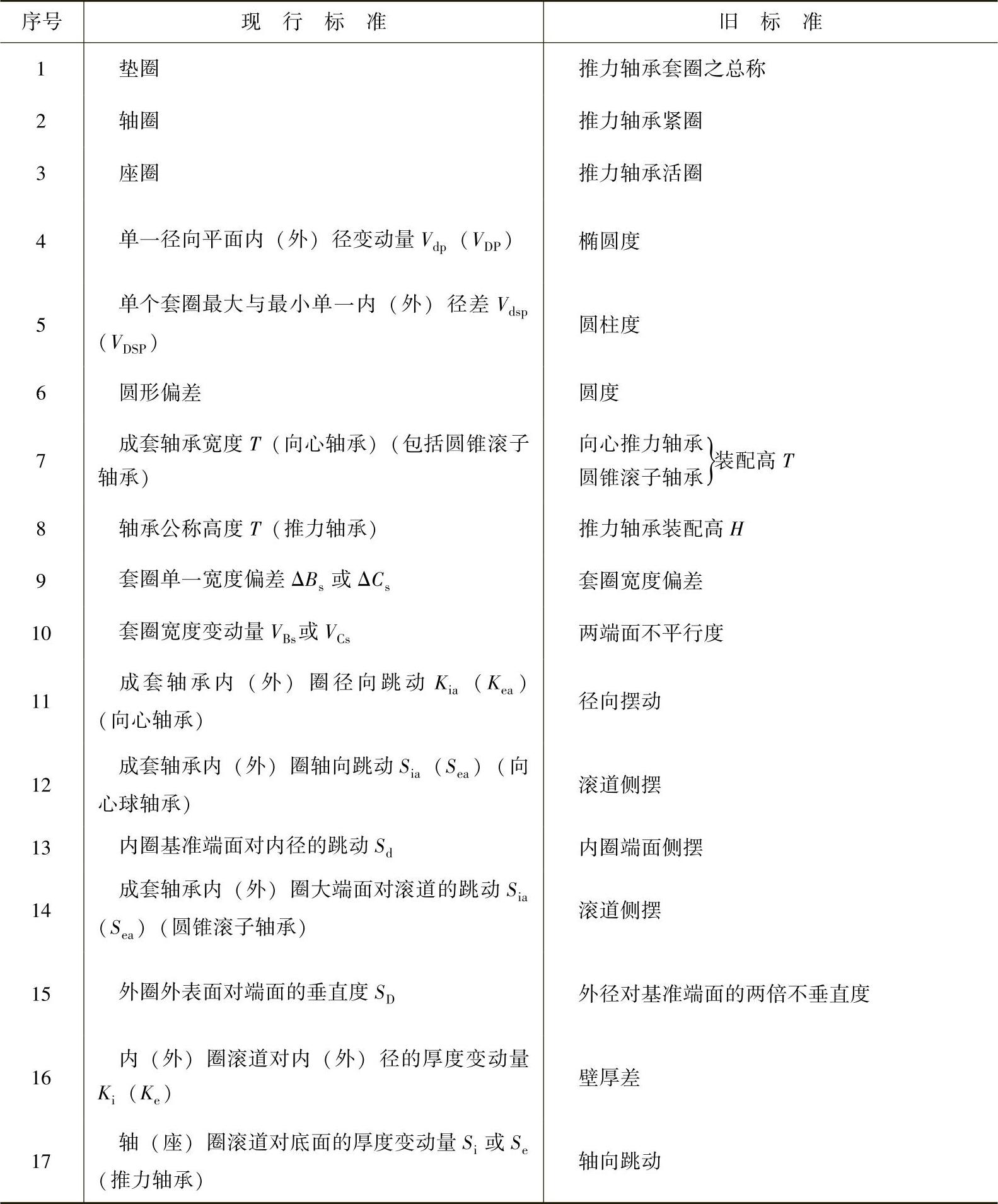

表4-2 新旧标准术语、符号对照表
