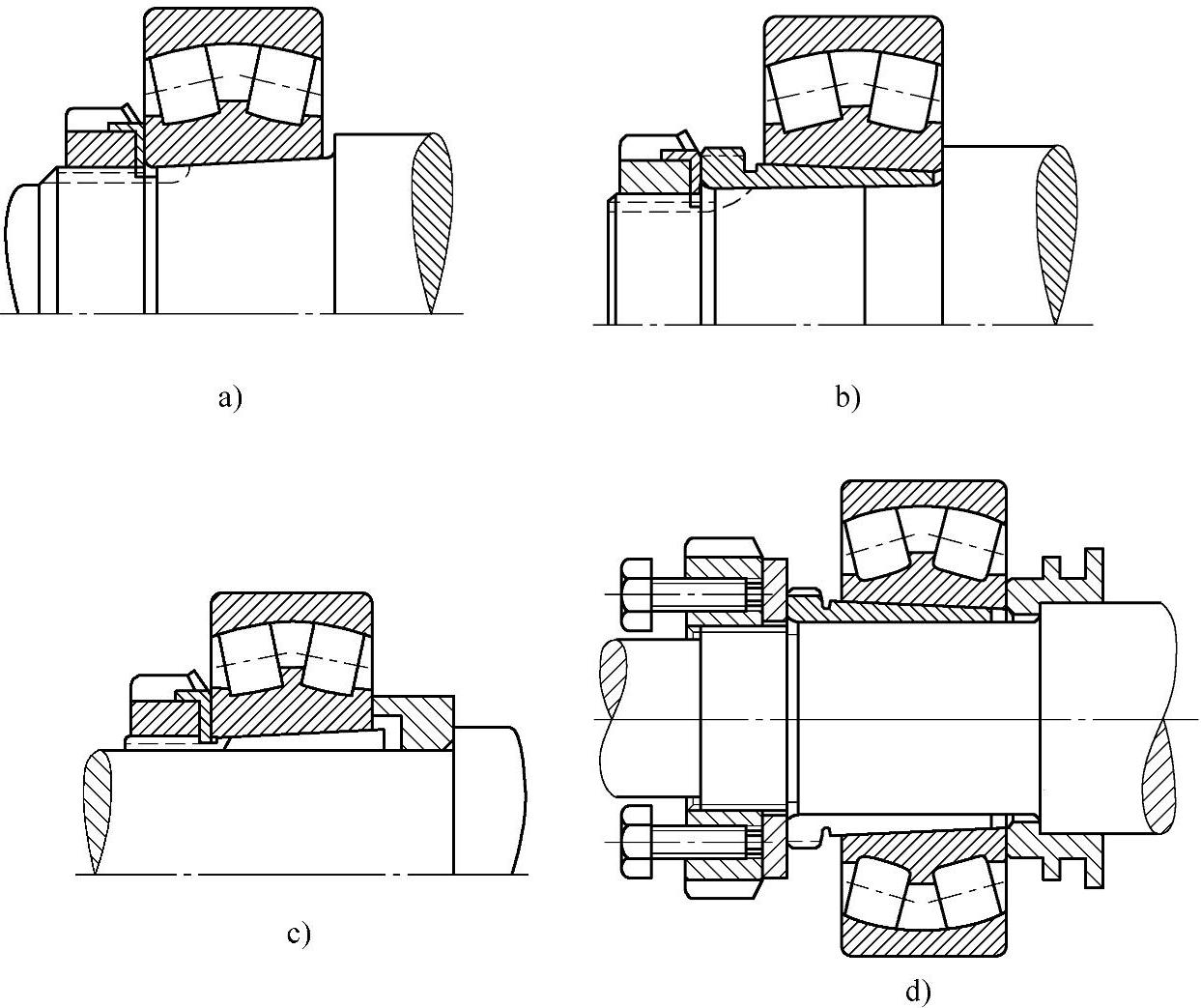

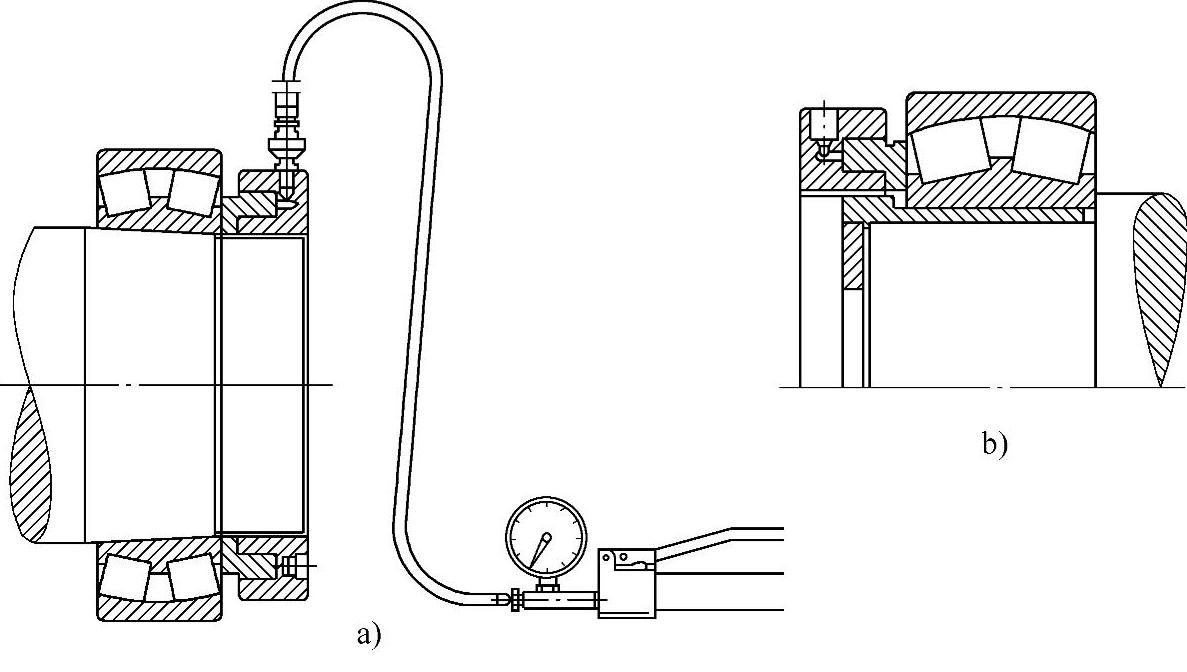

【摘要】：特点圆锥孔轴承可以直接装在有锥度的轴颈上，或者装在紧定套或退卸套的锥面上。图3-40 调心滚子轴承的径向游隙e用锁紧螺母安装此类轴承可以精确控制径向游隙减小量。图3-41所示是用锁紧螺母安装圆锥孔轴承。因锥面自锁，拧松锁紧螺母后，还须加一推力使轴承与锥面轴颈相脱开。图3-41 圆锥孔向心轴承的安装装拆较大型轴承时，常用活塞式加压装置，如图3-43所示。

（1）特点圆锥孔轴承可以直接装在有锥度的轴颈上，或者装在紧定套或退卸套的锥面上。这种轴承要求与轴有较紧密的配合。但这种配合不是由轴径公差和孔径公差来实现的，而是由轴承压进锥形配合面上产生的挤压来实现的。当轴承压进有锥度的轴颈上时，由于内圈膨胀使轴承径向游隙减小，因此可以用径向游隙减小量来衡量配合的松紧程度。对于实心轴，当锥度为1∶12标准锥度时，轴承在锥面上的轴向移动量大约是径向游隙减小量的15倍。配合面的过盈量只有75%～85%起到使内圈扩张的作用。圆锥孔圆柱滚子轴承和圆锥孔调心滚子轴承安装时，径向游隙减小量和对应的轴向推进量的数值如表3-74、表3-75所列。

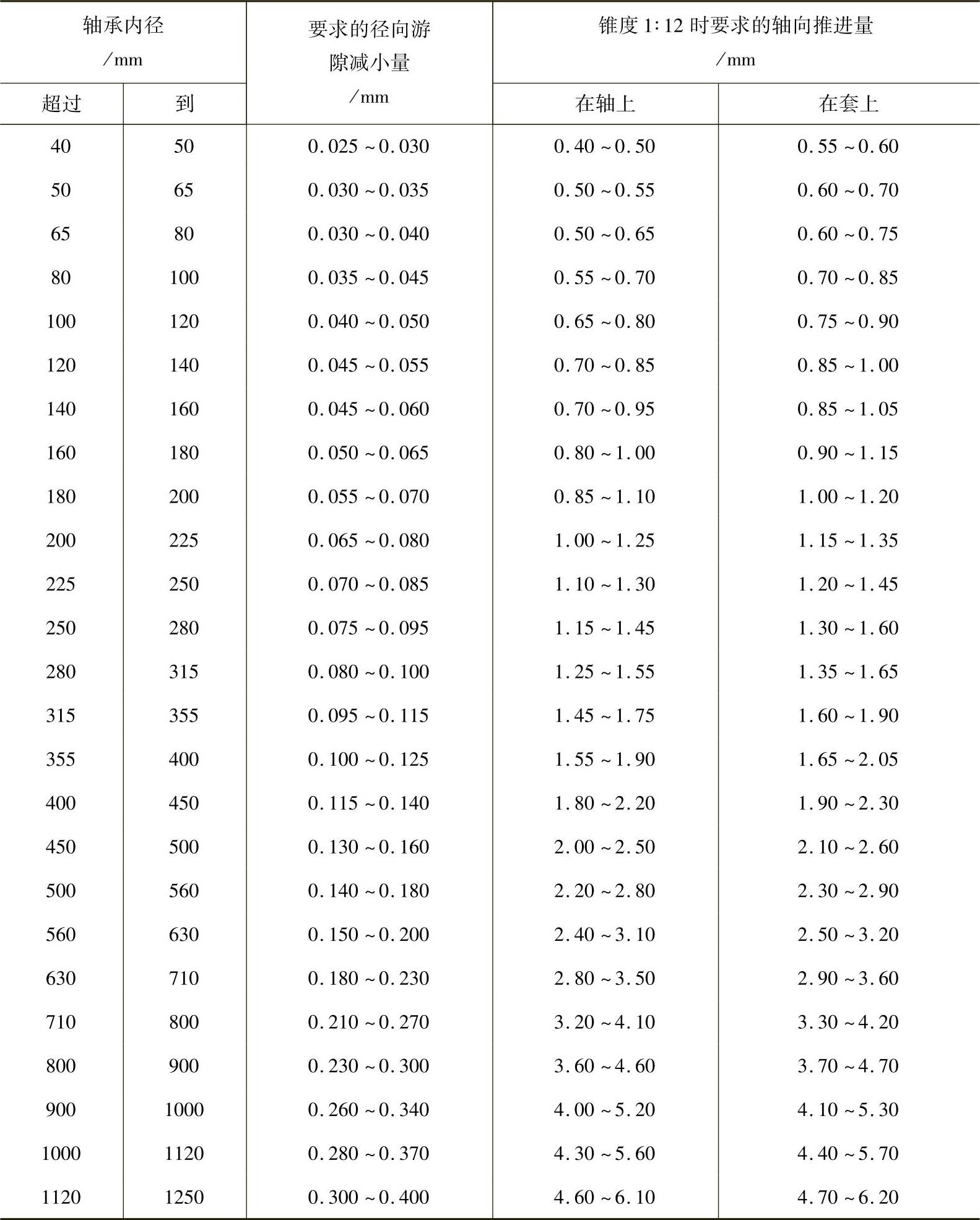

表3-74 圆锥孔圆柱滚子轴承安装时的径向游隙减小量和轴向推进量

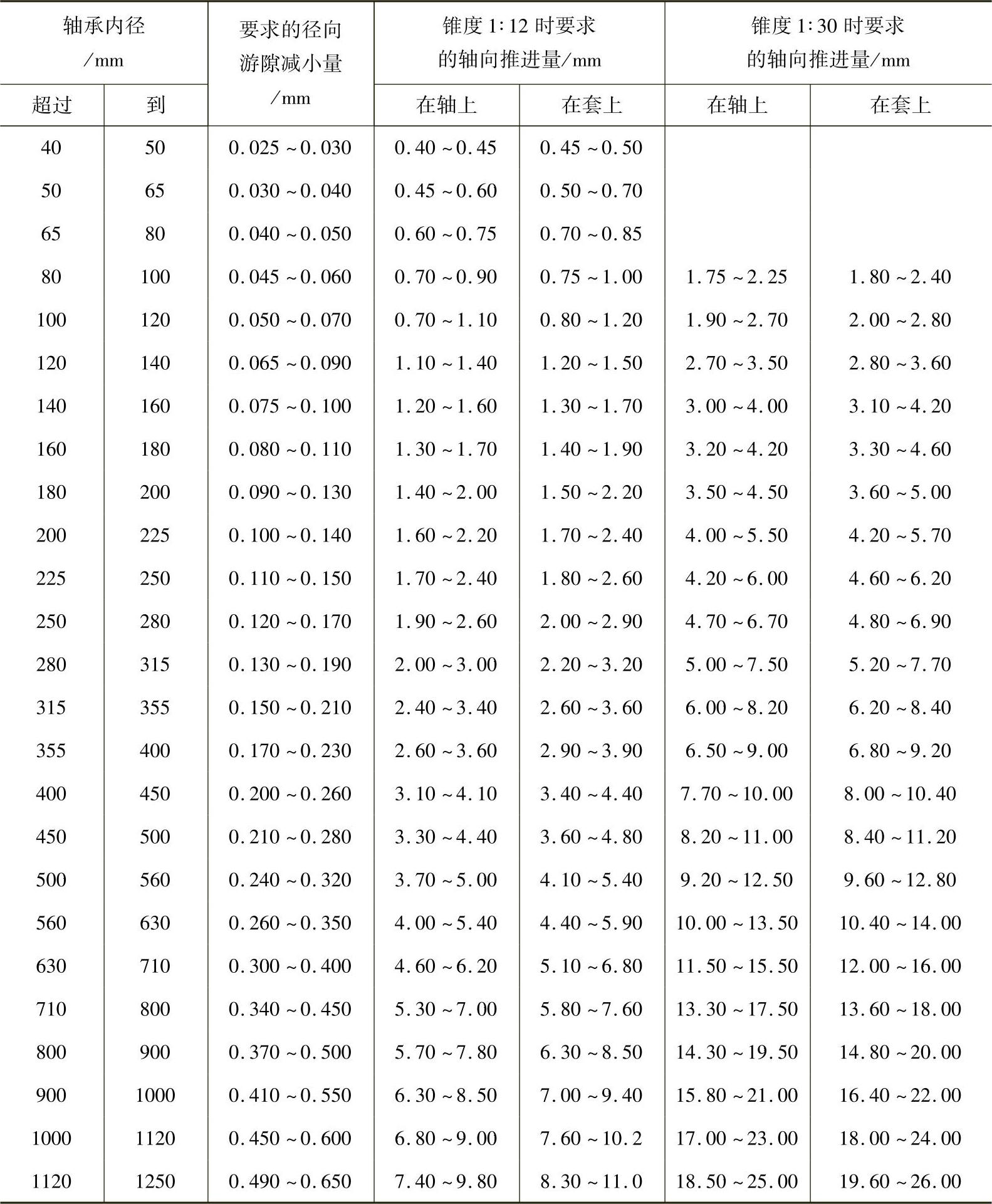

表3-75 圆锥孔调心滚子轴承安装时的径向游隙减小量和轴向推进量

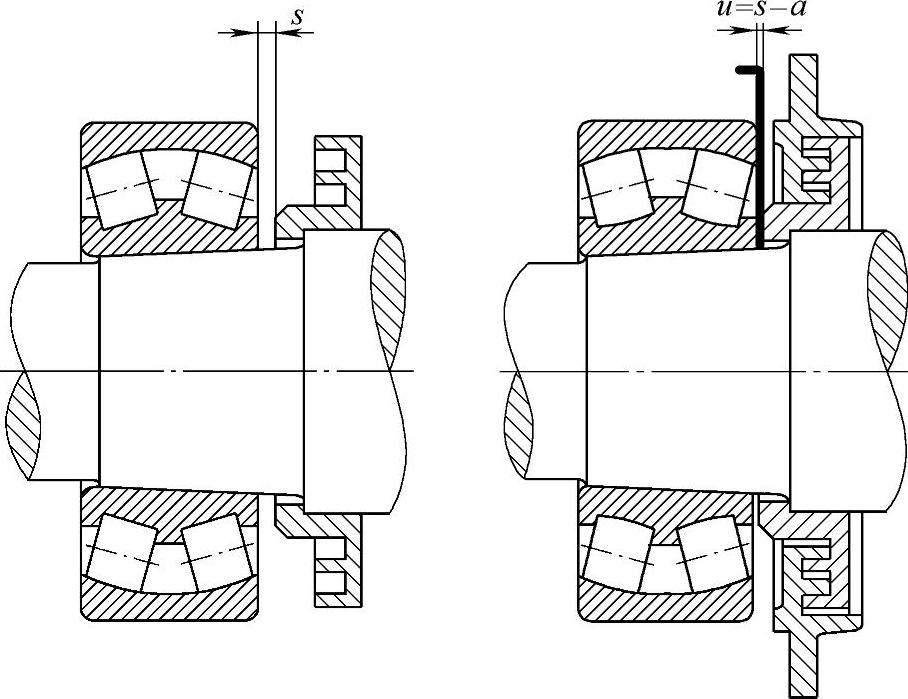

在设计此类支承时，要考虑配合所需要的径向游隙减小量和相应的轴向推进量，以便预先留出支承所需的轴向占有空间。径向游隙减小量是指轴承在安装前、后的径向游隙差。因此在安装加压过程中，要连续不断地测量径向游隙减小量，直至达到预期的压紧程度，即原定的配合为止。对调心滚子轴承还要注意两列滚子与滚道之间径向游隙应相等，如图3-40所示，以防止内、外套圈倾斜。

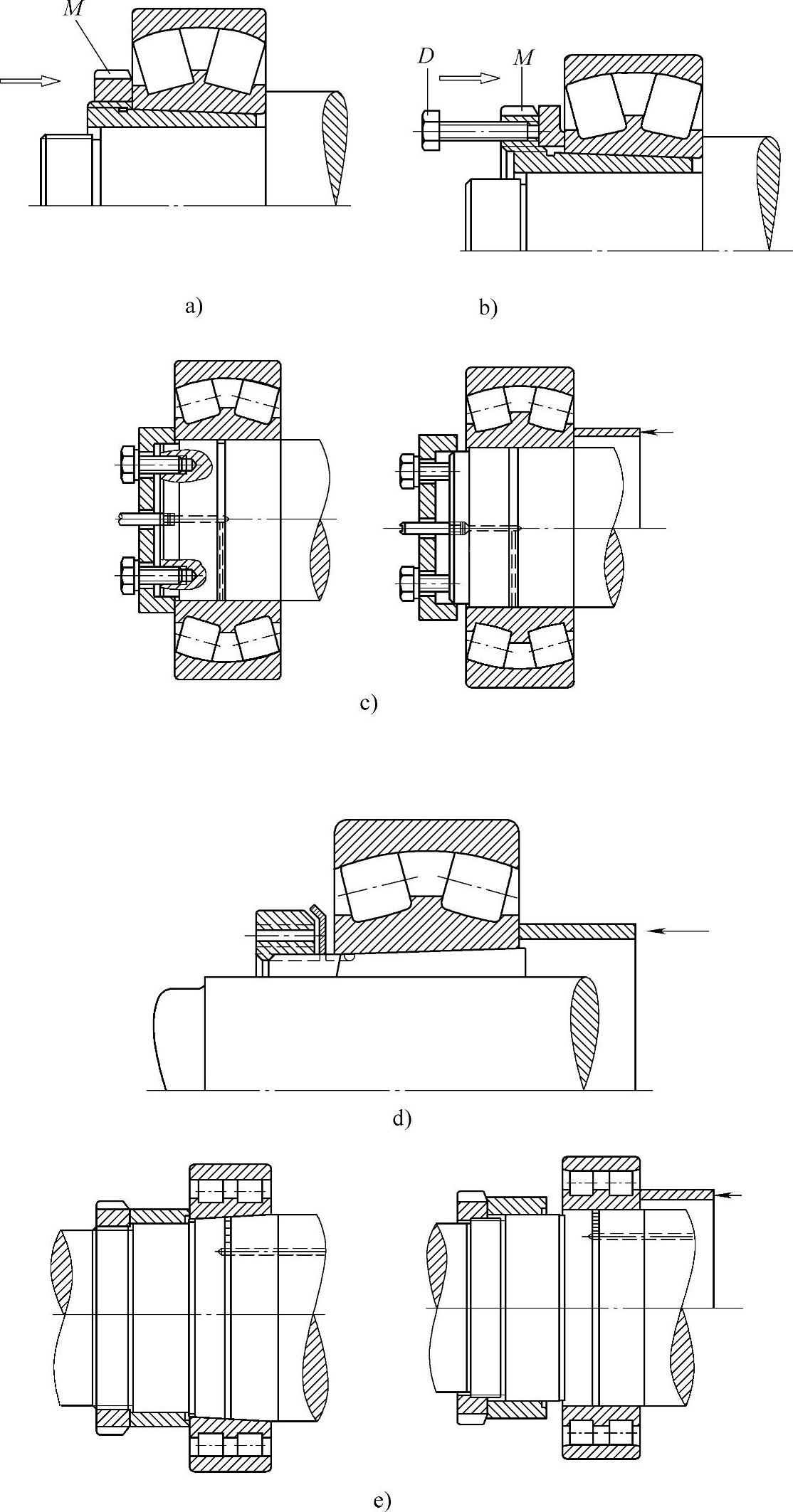

（2）安装和拆卸采用带锥面的紧定套和退卸套来支承带锥孔的轴承，使得此类轴承的装拆更为容易和方便。但不适用于轴向力较大的场合。
