圆柱滚子轴承安装尺寸要点
【摘要】：圆柱滚子轴承为分离型轴承，可以分别将内外圈装到轴上和外壳中，因而组装时只需把装齐的全套轴承推入外壳即可。然而要使安置在轴承套圈旁边的固定元件和密封元件不妨碍组装支承，为了便于分别安装和拆卸，圆柱滚子轴承的安装尺寸应符合表3-63和表3-64的规定。图3-25～图3-28为各类圆柱滚子轴承的安装尺寸。
圆柱滚子轴承为分离型轴承，可以分别将内外圈装到轴上和外壳中，因而组装时只需把装齐的全套轴承推入外壳即可。然而要使安置在轴承套圈旁边的固定元件和密封元件不妨碍组装支承，为了便于分别安装和拆卸，圆柱滚子轴承的安装尺寸应符合表3-63和表3-64的规定。图3-25～图3-28为各类圆柱滚子轴承的安装尺寸。表3-63为10系列、02系列圆柱滚子轴承安装尺寸，表3-64为03系列、04系列圆柱滚子轴承安装尺寸。

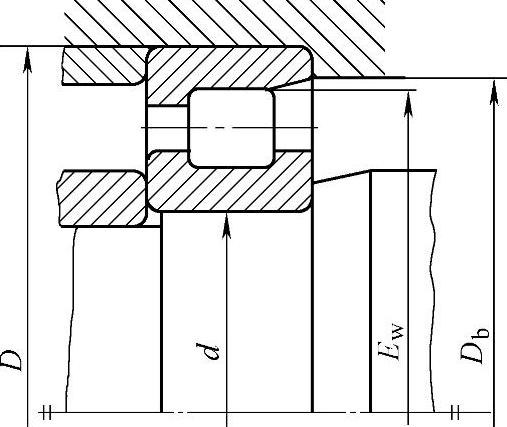

图3-25 N型圆柱滚子轴承安装尺寸

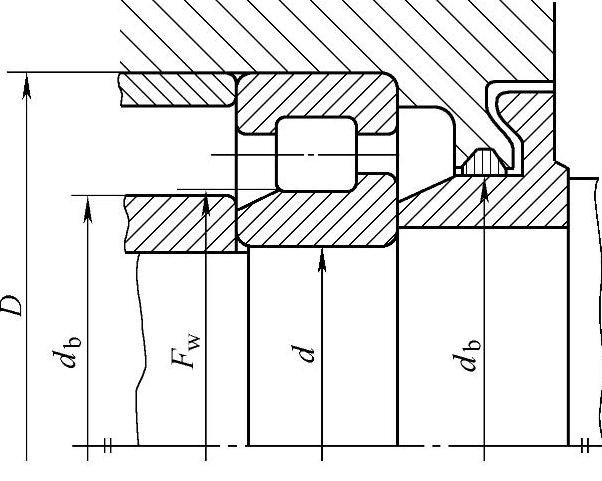

图3-26 NJ型圆柱滚子轴承安装尺寸

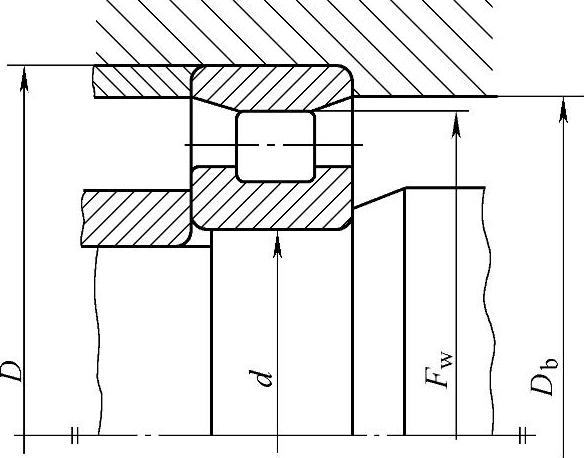

图3-27 NU型圆柱滚子轴承安装尺寸
图3-28 NF型圆柱滚子安装尺寸
在图3-25～图3-28中：
Ba、Bb—隔圈内孔宽度；
D—轴承公称外径；
Da—外壳孔挡肩直径；
Db—外圈、挡圈等的内径或外壳孔挡肩的直径；
d—轴承公称内径；
da—轴肩直径；
db、dc、dd—内圈、挡圈、隔圈等的外径或轴、内孔的直径；
dl—紧定衬套内径；
Ew—滚子（针）组外径；
Fw—滚子（针）组内径；
h—轴和外壳孔的挡肩高度；
Nb、Nt—隔离宽度；
rsmin—轴承最小单一倒角尺寸；
rasmax—轴和外壳孔最大单一圆角半径；
Sa—与圆锥滚子轴承保持器相对的外圈宽端面安装用退刀槽宽度；
Sb—与圆锥滚子轴承保持器相对的外圈窄端面安装用退刀槽宽度。

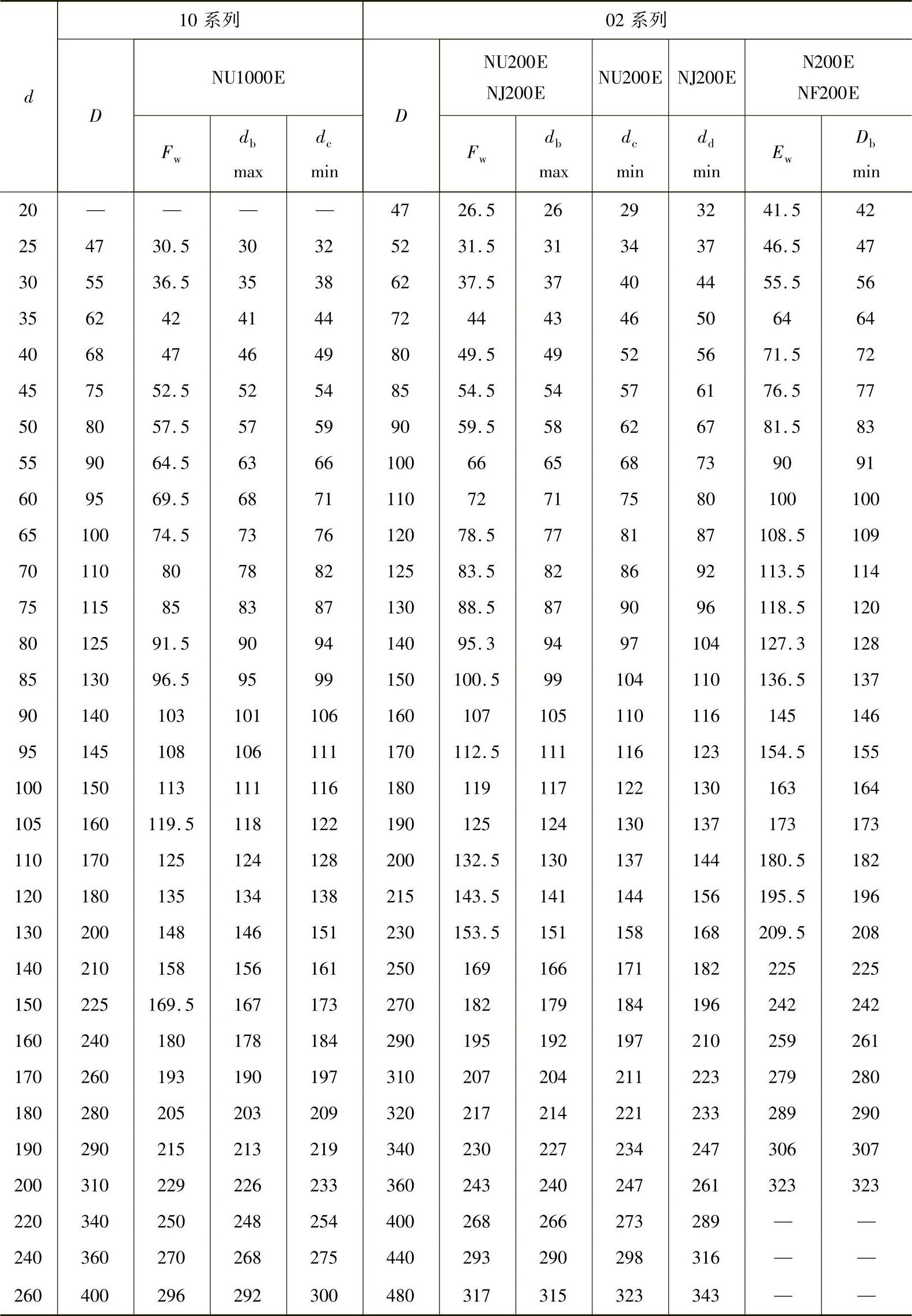

表3-63 10系列、02系列圆柱滚子轴承安装尺寸 （mm）

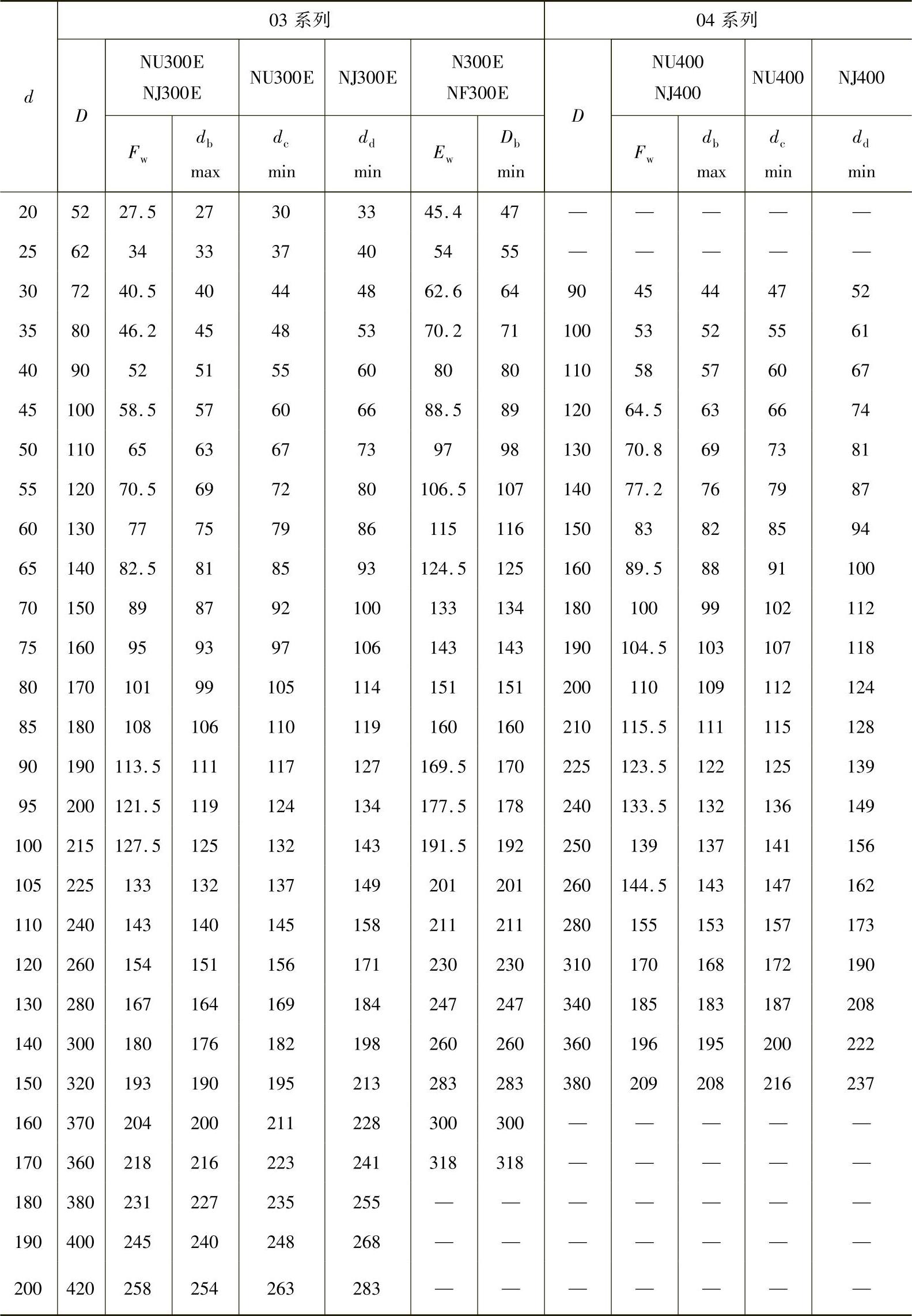

表3-64 03系列、04系列圆柱滚子轴承安装尺寸 （mm）
