滚动轴承装配时的倒角极限尺寸要求

【摘要】:对公制系列滚动轴承套圈,GB/T 274—2000规定了其装配倒角的尺寸术语、符号、尺寸极限以及轴和外壳孔的圆角半径。表3-56 向心轴承倒角尺寸最大值 (续)(续)(续)表3-57 圆锥滚子轴承的倒角极限尺寸 (续)① 轴和外壳孔的最大圆角半径见本章第7.2节。表3-59 向心轴承公称倒角尺寸和单向最小倒角尺寸的对照表 表3-60 圆锥滚子轴承公称倒角尺寸和端面最小倒角尺寸对照表

对公制系列滚动轴承套圈,GB/T 274—2000规定了其装配倒角的尺寸术语、符号、尺寸极限以及轴和外壳孔的圆角半径。图3-22为装配倒角示意图。对倒角表面的确切形状不予规定,但是在轴向平面内的轮廓不应超出与套圈端面和内孔或外圆柱表面相切的半径为rsmin的假想圆弧。所用符号意义为

d:轴承公称内径;

D:轴承公称外径;

rs:向心轴承、圆锥滚子轴承和推力轴承的单一倒角尺寸;

r1s:圆柱滚子轴承平挡圈和斜挡圈以及止动槽一侧外圈的单一倒角尺寸;圆柱滚子轴承内、外圈窄端面和角接触球轴承外圈窄端面单一倒角尺寸;推力轴承中圈单一倒角尺寸;

ras:轴或外壳孔的单一倒角尺寸;

rsminr1sminrsr1s允许的最小单一倒角尺寸;

rsmaxr1smaxrsr1s允许的最大单一倒角尺寸;

rasmax:轴或外壳孔允许的最大单一倒角尺寸。

注:倒角表面的确切形状不予规定,但是在轴向平面内其轮廓不应超出与套圈端面和内孔或外圆柱表面相切弧,如图3-22所示。


图3-22 装配倒角示意图

表3-56~表3-60为轴承倒角尺寸的数据表。

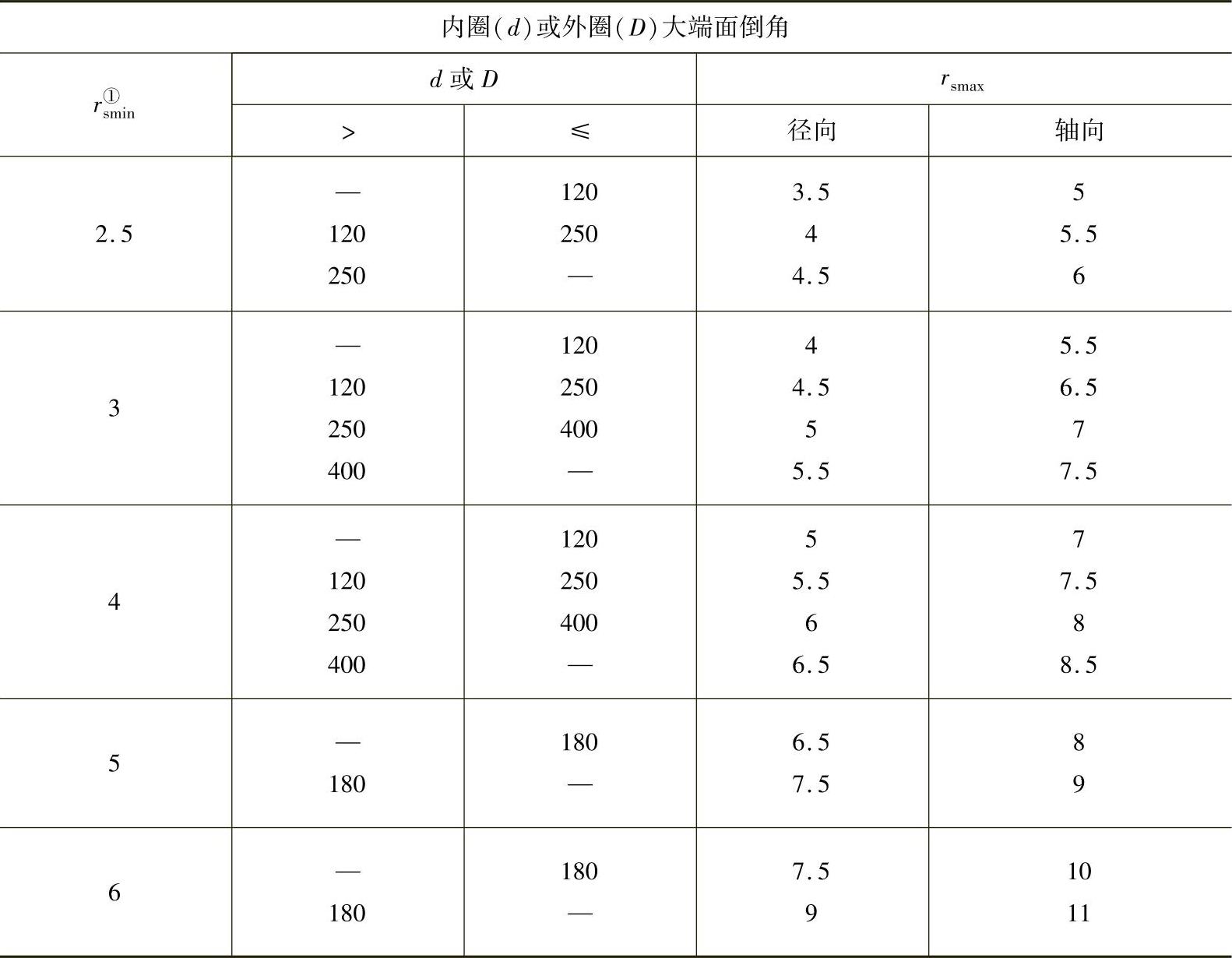

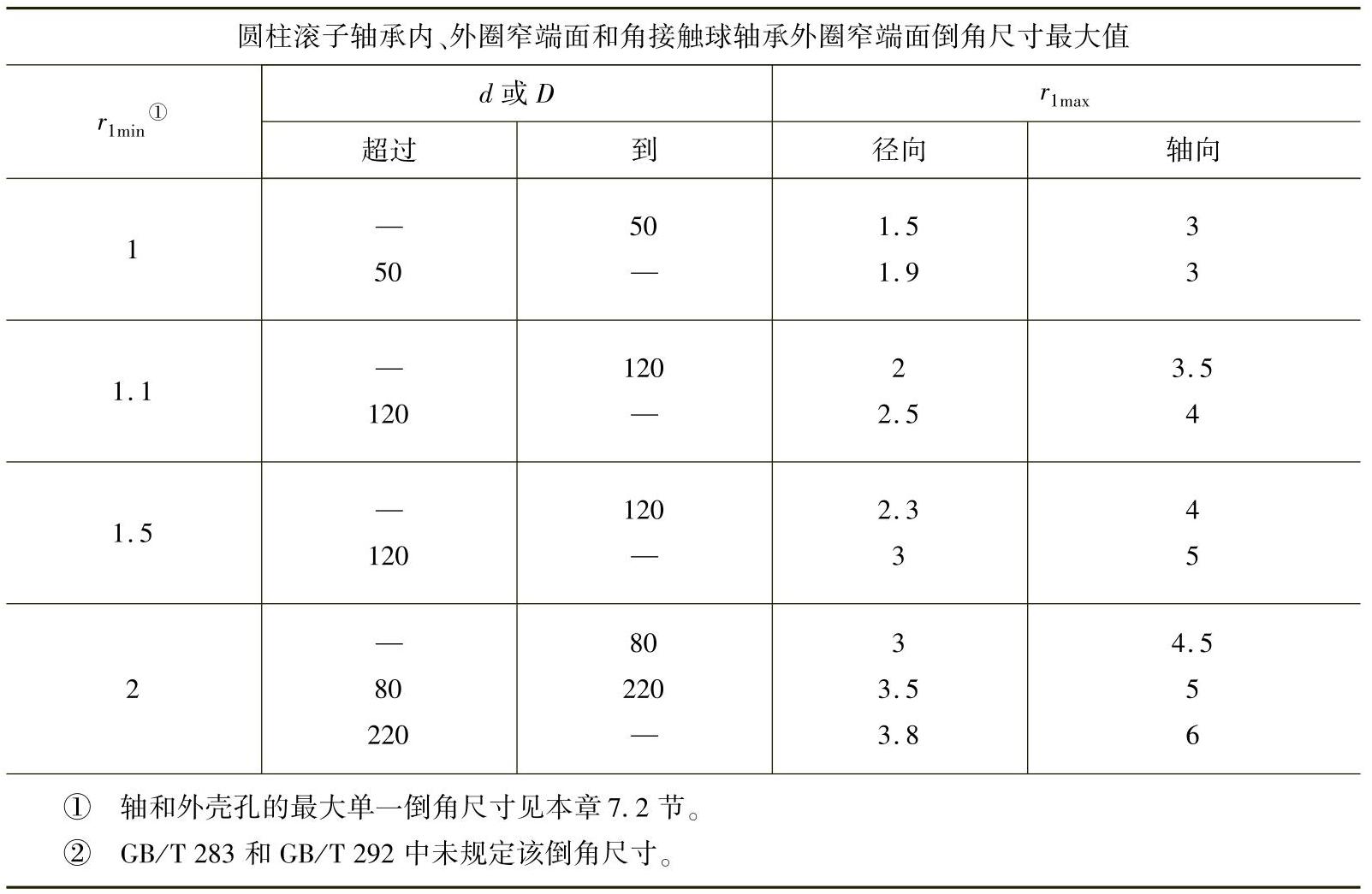

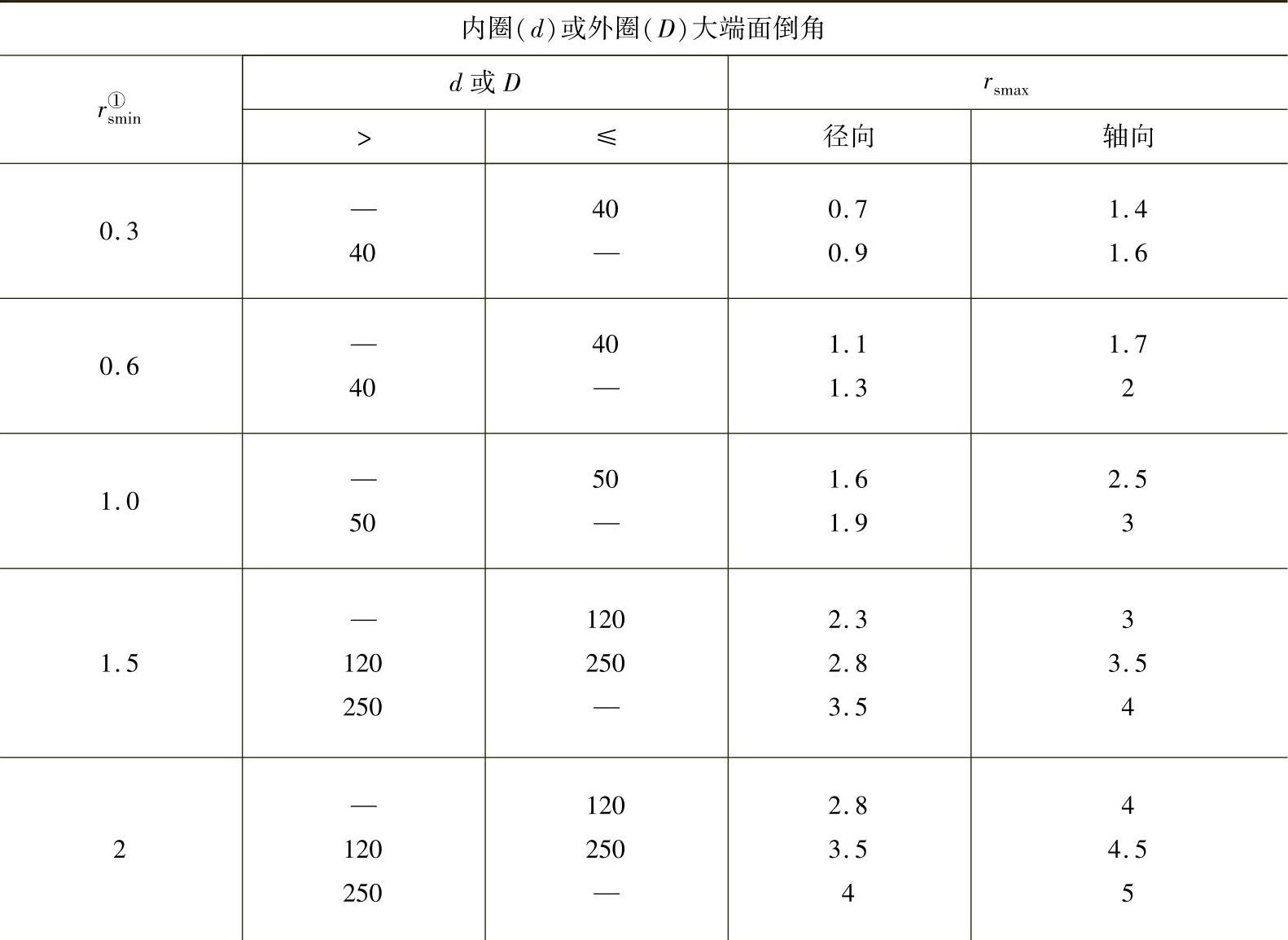

表3-56 向心轴承倒角尺寸最大值 (mm)


(续)


(续)


(续)


表3-57 圆锥滚子轴承的倒角极限尺寸 (mm)


(续)


① 轴和外壳孔的最大圆角半径见本章第7.2节。

表3-58 推力轴承倒角尺寸最大值 (mm)


注:表中规定的倒角尺寸适用于:

1)座圈的底面及外圆柱面倒角;

2)单向轴承的轴圈底面及内孔表面倒角;

3)双向轴承的中圈端面及内孔表面倒角。

① 轴和外壳孔的最大单一倒角尺寸见本章7.2节。

表3-59 向心轴承公称倒角尺寸和单向最小倒角尺寸的对照表 (mm)


表3-60 圆锥滚子轴承公称倒角尺寸和端面最小倒角尺寸对照表
