滚动轴承的轴向定位和固定技巧
【摘要】：轴承的轴向紧固包括轴向定位和轴向固定。轴承的内、外套圈需要双向还是单向轴向紧固，或者是轴向游动，取决于支承的限位要求和所用轴承的类型。表3-53 三种限位支承轴承轴向紧固示意图轴承的轴向定位一般是内套圈采用轴肩定位、外套圈采用轴承座孔（或套杯）的挡肩定位。轴肩和挡肩的圆角与相贴轴承的装配倒角之间尺寸关系，必须符合本章第7节安装尺寸的规定，这样才不会发生干涉。轴承内、外套圈的固定方式要与传力大小相对应。
轴承的轴向紧固包括轴向定位和轴向固定。为了防止轴承在轴上和在轴承座孔内移动，轴承内套圈必须紧固在轴上；外套圈必须紧固在轴承座孔内（或套杯内）。轴承的内、外套圈需要双向还是单向轴向紧固，或者是轴向游动，取决于支承的限位要求和所用轴承的类型。表3-53表示了三种限位支承采用不同类型轴承时的轴向紧固情况。
在双向限位支承（即固定支承）中，轴承的内套圈在轴上，外套圈在轴承座孔中均需双向轴向紧固，如表3-53中的图a至图e所示。在单向限位支承中，只须在其传力的相反方向对内、外套圈施以单向轴向紧固，如表3-53中的图f至图h所示。如果采用不可分式的轴承作游动支承时，只需内套圈双向轴向紧固在轴上，外套圈相对于座孔自由轴向游动；当采用内、外套圈可分的向心轴承作游动支承时，则内、外套圈均需双向轴向紧固在轴上和座孔内，轴承的内、外套圈作相对轴向游动。如表3-53的图i至图l所示。

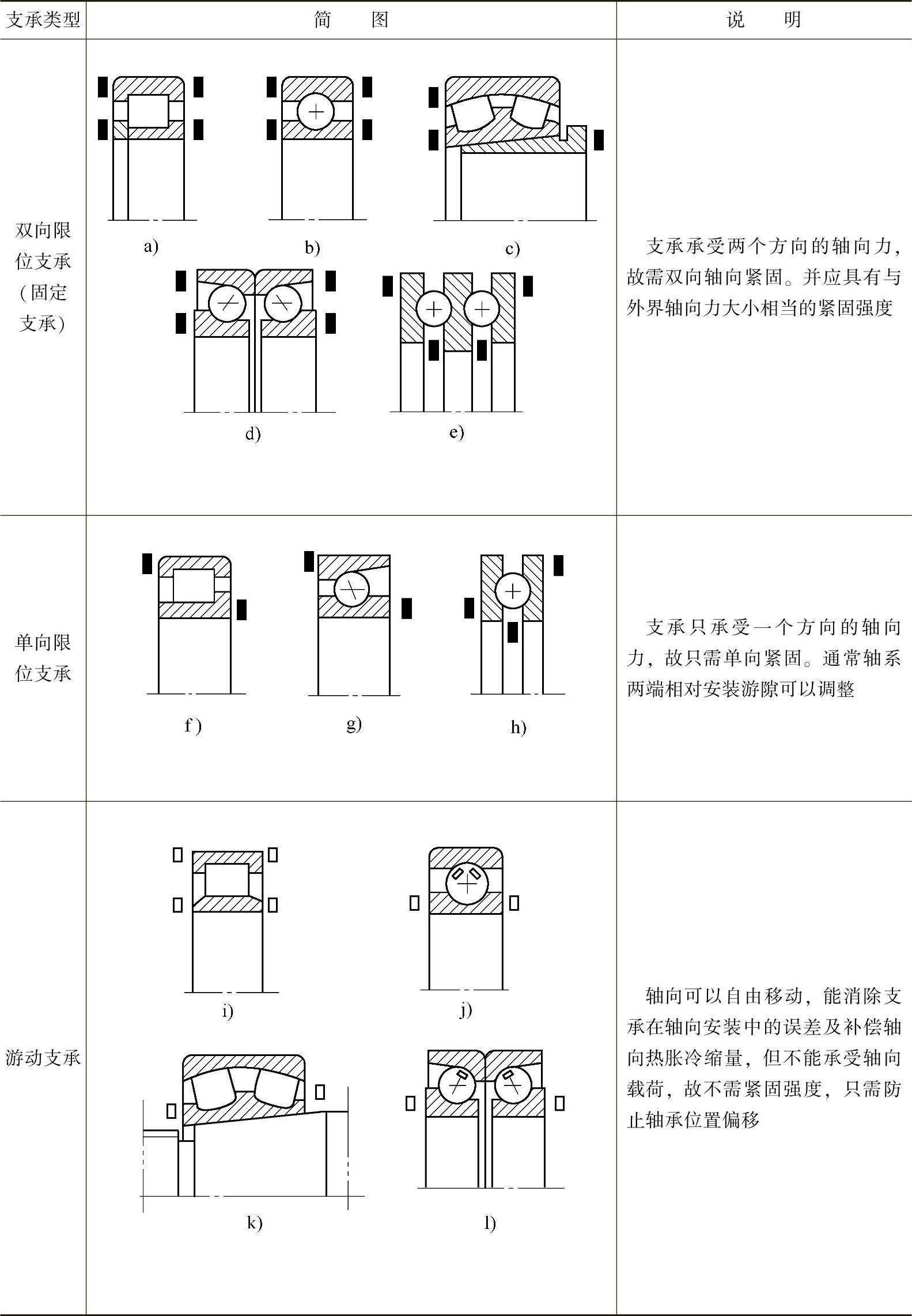

表3-53 三种限位支承轴承轴向紧固示意图
轴承的轴向定位一般是内套圈采用轴肩定位、外套圈采用轴承座孔（或套杯）的挡肩定位。为了确保轴肩和挡肩的定位作用，应使轴肩和挡肩与轴承内、外套圈的端面贴紧。轴肩和挡肩的圆角与相贴轴承的装配倒角之间尺寸关系，必须符合本章第7节安装尺寸的规定，这样才不会发生干涉。轴肩和挡肩的高度也应按标准选取，这样既可保证定位强度又便于装拆。
轴承内、外套圈的固定方式要与传力大小相对应。表3-53图中的符号“■”表示需承受较大轴向载荷的紧固，符号“□”表示只需防止套圈轴向移动的紧固。
三种限位支承的轴向紧固结构举例如本章表3-1、表3-2和表3-3所示。
