优化滚动轴承的密封设计，达到长期防尘和方便维护
【摘要】：设计时应考虑能达到长期密封和防尘作用，同时要求摩擦和安装误差小，拆卸、装配方便，维修保养简单。接触式密封就是密封装置和所需密封部位间存在着一定贴合压力的直接接触。所有的接触式密封装置在运转使用过程中都会发生磨损，其磨损和失效的程度与接触式密封装置本身性能及使用条件有关。表3-48为非接触式密封装置的间隙。
密封对轴承来说是不可缺少的。密封既可以防止润滑剂的泄漏，也可以防止外界有害异物的侵入。否则会引起轴承滚道的磨粒磨损，降低轴承的使用寿命，还可能使轴承零件受到有害气体和水分的锈蚀，加速润滑剂老化。因此，轴承的密封装置是轴承系统的重要设计环节之一。设计时应考虑能达到长期密封和防尘作用，同时要求摩擦和安装误差小，拆卸、装配方便，维修保养简单。
密封装置一般可分为静密封（固定密封）和动密封（转动密封）两种，前者称为垫圈密封，后者称为密封圈密封。按密封的结构形式一般又可分为接触式密封和非接触式密封。
接触式密封就是密封装置和所需密封部位间存在着一定贴合压力的直接接触。因此接触式密封装置的接触形式、贴合压力、润滑状态、滑动速度以及相接触处的表面加工质量等因素都会直接影响到轴承的摩擦力矩、容许转速及温升。表3-46为接触式密封允许的圆周速度，表3-47为密封贴合面的要求。所有的接触式密封装置在运转使用过程中都会发生磨损，其磨损和失效的程度与接触式密封装置本身性能及使用条件有关。
表3-46 接触式密封允许的圆周速度

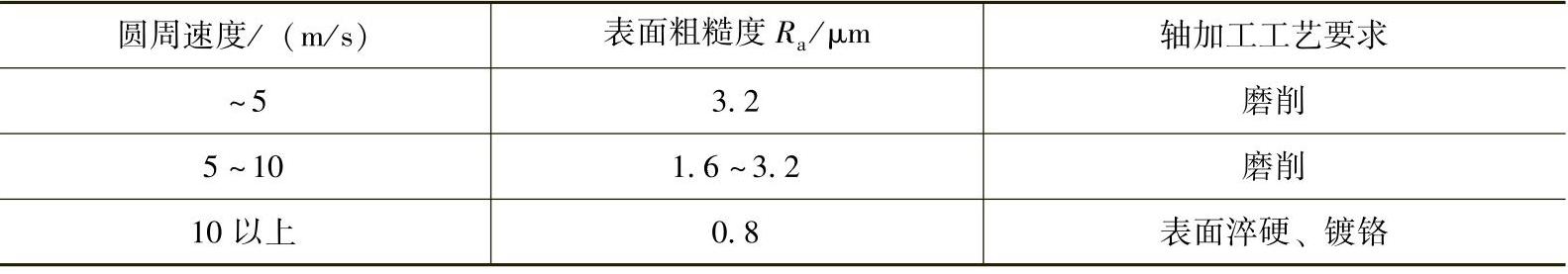

表3-47 密封贴合面的要求
非接触式密封就是密封装置和所需密封部位间不发生直接接触。由于非接触式密封装置中的密封间隙处，除了存在润滑剂摩擦外均不会出现任何其他的摩擦，因此非接触式密封不会产生磨损，使用时间较长也不会产生明显的热量，可适用于转速较高的地方。但密封的间隙也不能过大，否则起不到密封效果。表3-48为非接触式密封装置的间隙。

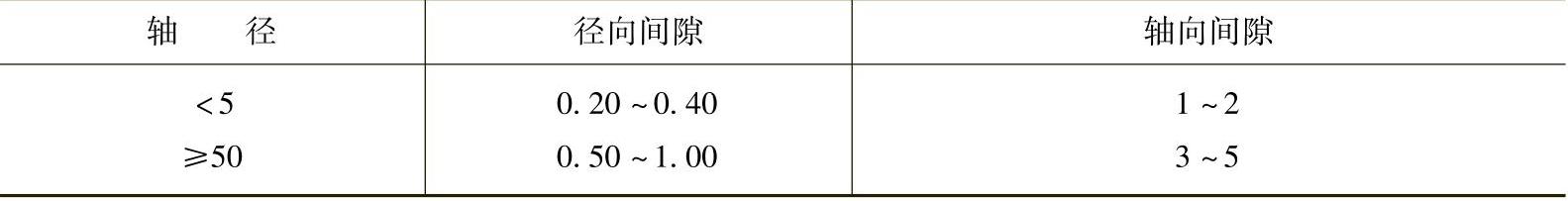

表3-48 非接触式密封装置的间隙 （mm）
轴承的密封装置可以设置在轴承的支承部位，也可以设置在轴承上，前者为支承密封，后者为自身密封。
