机床主轴轴承的选配原则与注意事项
【摘要】：表3-14给出了精密机床主轴常用的精密轴承的精度等级，供选用时参考。表3-14 机床主轴轴承的精度等级4级、2级精度深沟球轴承、角接触球轴承及圆锥滚子轴承推荐的配合如表3-15、表3-16所示。使用2级精度轴承时，主轴轴颈及外壳孔最好根据配合性质按轴承实际内、外径配作。
普通精度即0级精度的滚动轴承可满足一般机械对支承精度的要求。例如普通机床、汽车、拖拉机的变速机构，以及普通电动机、水泵、压缩机等中载中速且旋转精度要求不高的机构中的轴承。但对于精密机床、测试仪器及装置、高速机械等要求很高的工作精度和运转平稳性时，就需采用高精度轴承。表3-14给出了精密机床主轴常用的精密轴承的精度等级，供选用时参考。

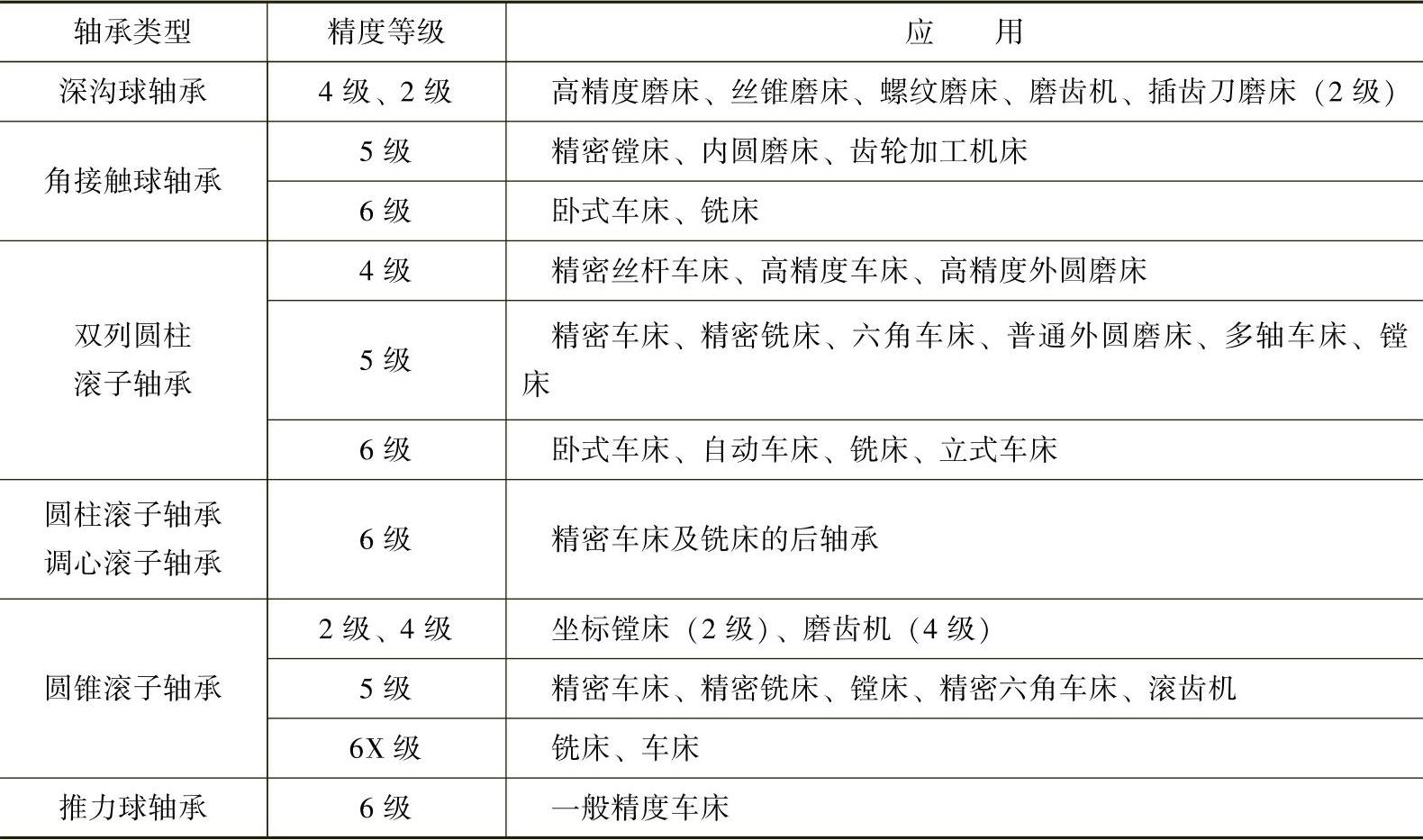

表3-14 机床主轴轴承的精度等级
4级、2级精度深沟球轴承、角接触球轴承及圆锥滚子轴承推荐的配合如表3-15、表3-16所示。
使用2级精度轴承时，主轴轴颈及外壳孔最好根据配合性质按轴承实际内、外径配作。应保证的配合过盈量和间隙量如表3-17、表3-18所示。
表3-15 4级、2级精度深沟球轴承、角接触球轴承及圆锥滚子轴承与轴的配合

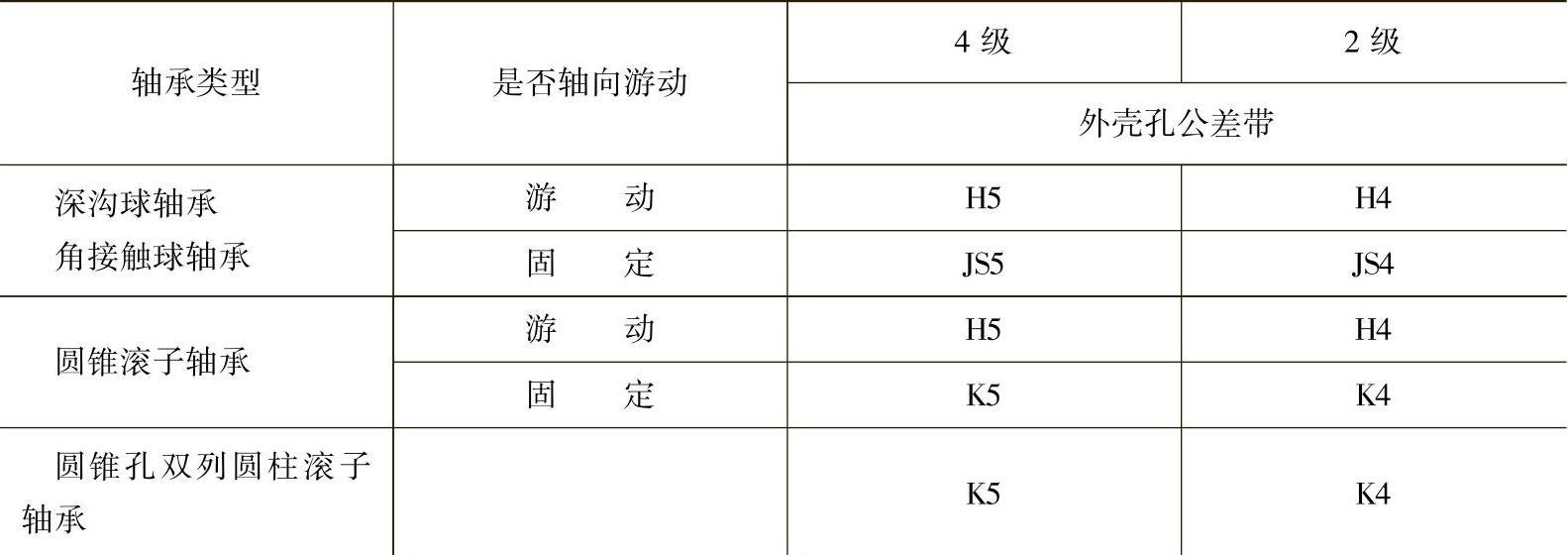

表3-16 4级、2级精度深沟球轴承、角接触球轴承及圆锥滚子轴承与外壳孔的配合

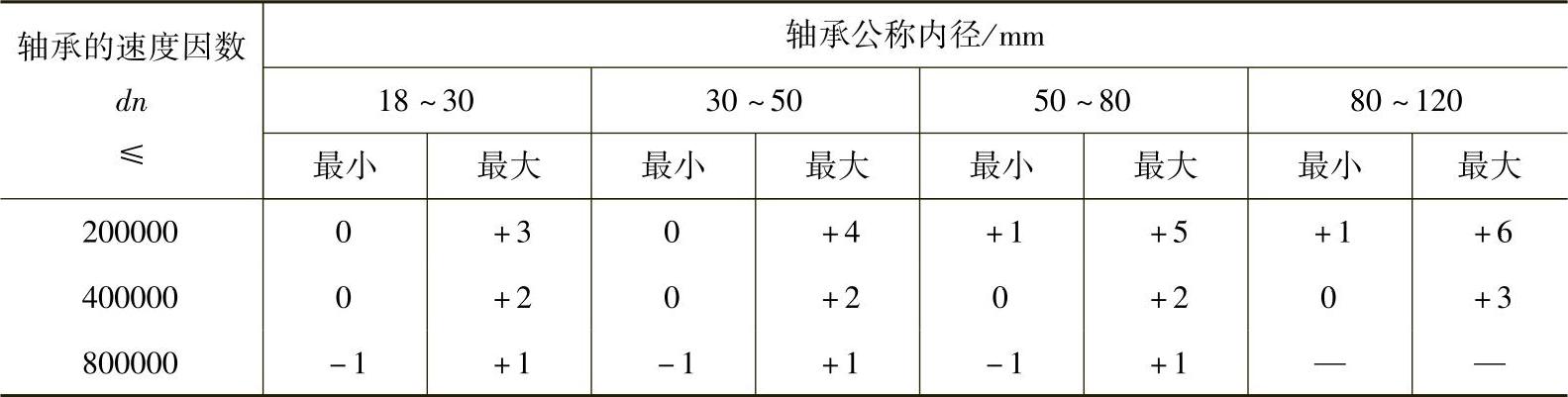

表3-17 2级精度深沟球轴承、角接触球轴承及圆锥滚子轴承与轴的配合过盈量 （μm）
注：“-”号为间隙量，“+”号为过盈量。

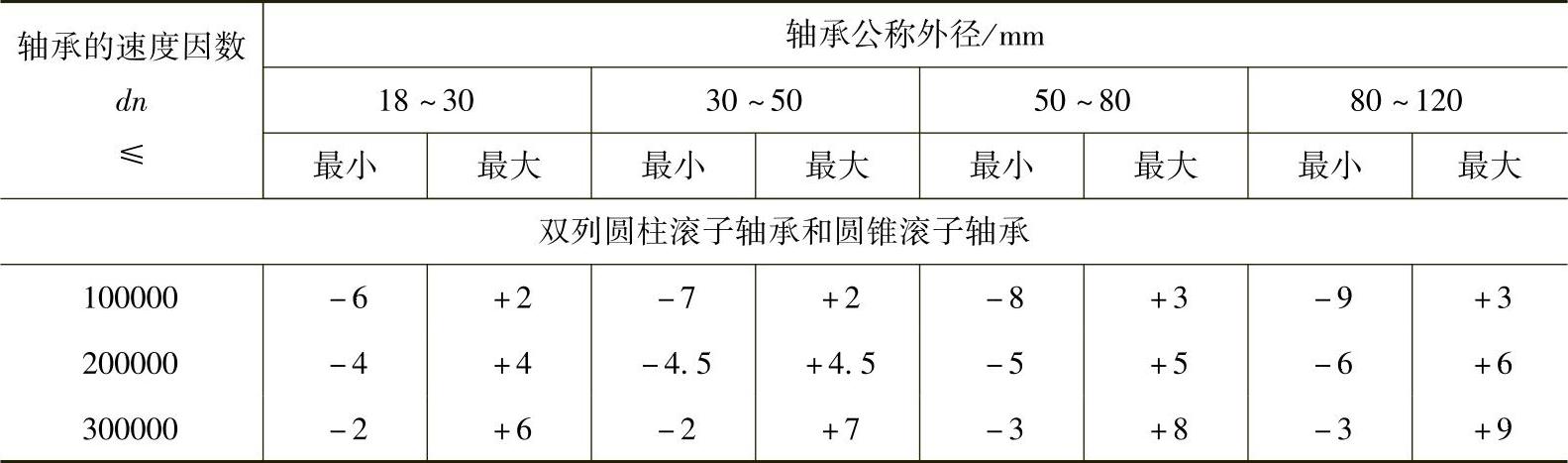

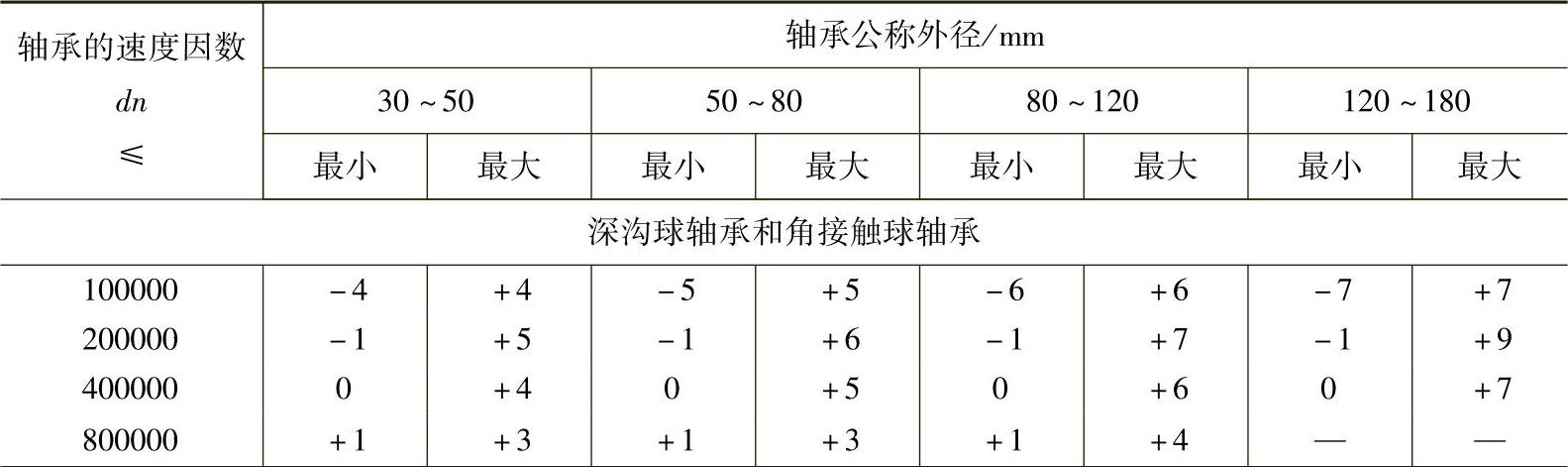

表3-18 2级精度深沟球轴承、角接触球轴承及圆锥滚子轴承与外壳孔的配合间隙量 （μm）
（续）
注：1.“-”号为过盈量、“+”号为间隙量。
2.对于支承刚度和抗振性要求较高的轴承，可在上述间隙范围内选用较紧的配合。
3.对于转速特别高的轴承，为了减小由于主轴部件不平衡所产生的振动，也应选用较紧的配合。
