选择适合的轴承座配合：空心轴、铸铁和轻金属的选择
【摘要】：当空心轴的壁厚薄到一定程度时，即空心轴的直径比率Ci≥0.5时，壁厚对所选配合才有影响。影响的大小则与轴承内圈的直径比率Ce有关。Ci=di/dCe=d/de式中 di——空心轴内径；d——轴承内径；de——轴承内圈外径。图3-8 空心轴与实心轴过盈量的关系曲线例 深沟球轴承6208装于直径比率Ci=0.8的空心轴上，载荷正常、精度一般，试选空心轴的配合。由表3-25查出轴颈为40mm的轴配合为k5时的平均过盈量ΔV等于μm/2=13.5μm。
当空心轴的壁厚薄到一定程度时，即空心轴的直径比率Ci≥0.5时，壁厚对所选配合才有影响。影响的大小则与轴承内圈的直径比率Ce有关。
Ci=di/d
Ce=d/de
式中 di——空心轴内径（mm）；
d——轴承内径（mm）；
de——轴承内圈外径（mm）。
若不知轴承内圈外径时，可用下式计算：
式中 d——轴承内径（mm）；
D——轴承外径（mm）；
K——轴承类型系数，K=0.25适用于圆柱滚子和调心滚子轴承，K=0.30适用于其他轴承。

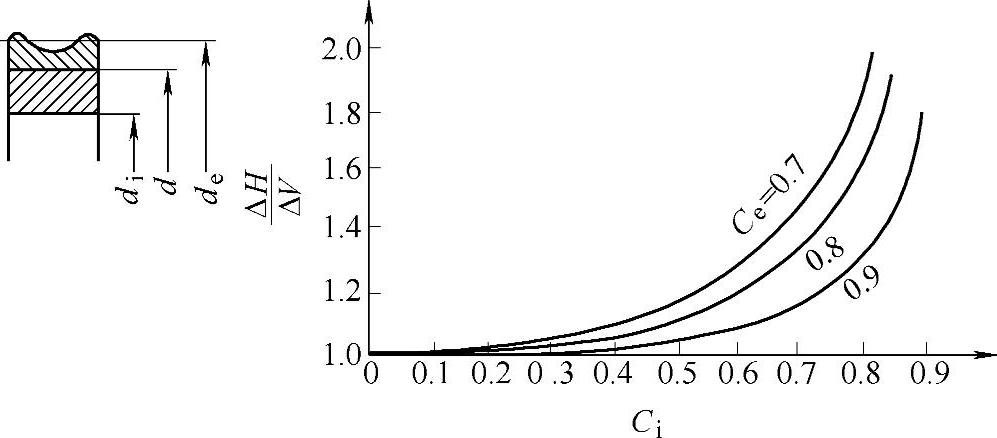

图3-8是空心轴与实心轴过盈量的关系图，摘自SKF轴承综合型目录。按照实心轴选好配合查出相应的平均过盈量ΔV后，根据轴承内圈直径比率Ce，在图3-8的曲线上由Ci查出对应的ΔH/ΔV，然后由ΔV计算出空心轴所需要的平均过盈量ΔH，再由ΔH查出对应的配合。
图3-8 空心轴与实心轴过盈量的关系曲线
例 深沟球轴承6208装于直径比率Ci=0.8的空心轴上，载荷正常、精度一般，试选空心轴的配合。
根据表3-8的推荐取k5配合。由表3-25查出轴颈为40mm的轴配合为k5时的平均过盈量ΔV等于（2+25）μm/2=13.5μm。
由Ci=0.8及
在图3-8曲线上查出ΔH/ΔV=1.7，那么
ΔH=1.7ΔV=1.7×13.5μm=23μm
由表3-25查出平均过盈量为23μm的配合为m6，所以空心轴与轴承内圈的配合应选m6。
