滚动轴承的标准配合推荐
【摘要】：表3-8 向心轴承和轴的配合 轴公差带代号（续）① 凡对精度有较高要求的场合，应用j5、k5、…② 圆锥滚子轴承、角接触球轴承配合对游隙影响不大，可用k6、m6代替k5、m5。③ 重载荷下轴承游隙应选大于0组。⑤ IT6、IT7表示圆柱度公差数值。② 不适用于剖分式外壳。② 也包括推力圆锥滚子轴承，推力角接触球轴承。表3-11 推力轴承和外壳的配合 孔公差带代号表3-12 2级精度轴承的配合
向心轴承和轴的配合其轴公差带代号按表3-8选取。
向心轴承和外壳孔的配合其孔公差带代号按表3-9选取。
推力轴承和轴的配合其轴公差带代号按表3-10选取。
推力轴承和外壳孔的配合其孔公差带代号按表3-11选取。
2级精度轴承的配合按表3-12选取。

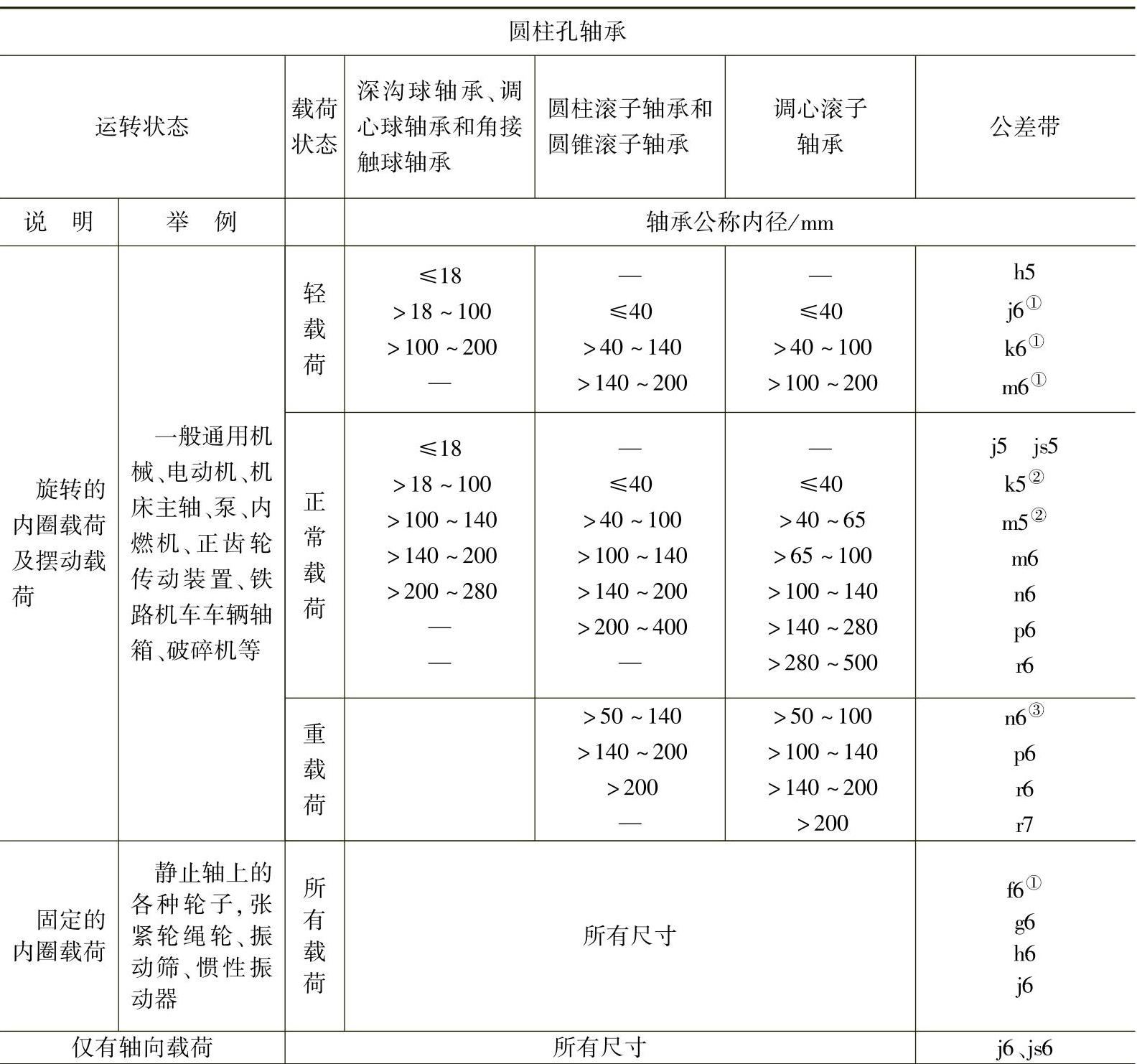

表3-8 向心轴承和轴的配合 轴公差带代号
（续）
① 凡对精度有较高要求的场合，应用j5、k5、…代替j6、k6、…。
② 圆锥滚子轴承、角接触球轴承配合对游隙影响不大，可用k6、m6代替k5、m5。
③ 重载荷下轴承游隙应选大于0组。
④ 凡有较高精度或转速要求的场合，应选用h7（IT5）代替h8（IT6）等。
⑤ IT6、IT7表示圆柱度公差数值。
表3-9 向心轴承和外壳的配合 孔公差带代号
① 并列公差带随尺寸的增大从左至右选择，对旋转精度有较高要求时，可相应提高一个公差等级。
② 不适用于剖分式外壳。
表3-10 推力轴承和轴的配合 轴公差带代号
① 要求较小过盈时，可分别用j6、k6、m6代替k6、m6、n6。
② 也包括推力圆锥滚子轴承，推力角接触球轴承。
表3-11 推力轴承和外壳的配合 孔公差带代号
表3-12 2级精度轴承的配合
