滚动轴承选配原则详解
【摘要】：图3-6 轴承与轴配合的常用公差带分布图注：Δdmp为轴承内圈单一平面平均径的偏差。轴承游隙 采用过盈配合会导致轴承游隙的减小，应检验安装后轴承的游隙是否满足使用要求，以便正确选用配合及轴承游隙。其他因素的影响 轴和轴承座的材料、强度和导热性能、外部及在轴承中产生的热量及其导热途径、支承安装和调整性能等都影响配合的选择。
（1）轴承套圈相对于载荷的状况 相对于载荷方向为旋转或摆动的套圈，应选择过盈配合或过渡配合。相对于载荷方向固定的套圈应选择间隙配合。
当以不可分离型轴承作游动支承时，则应以相对于载荷方向为固定的套圈作为游动套圈，选择间隙配合或过渡配合。
（2）载荷的类型和大小 当受冲击载荷或重载荷时，一般应选择比正常、轻载荷时更为紧密的配合。对于向心轴承，载荷大小以径向当量动载荷Pr与径向额定动载荷Cr的比值来划分，如表3-7所示。载荷越大，配合过盈越大。

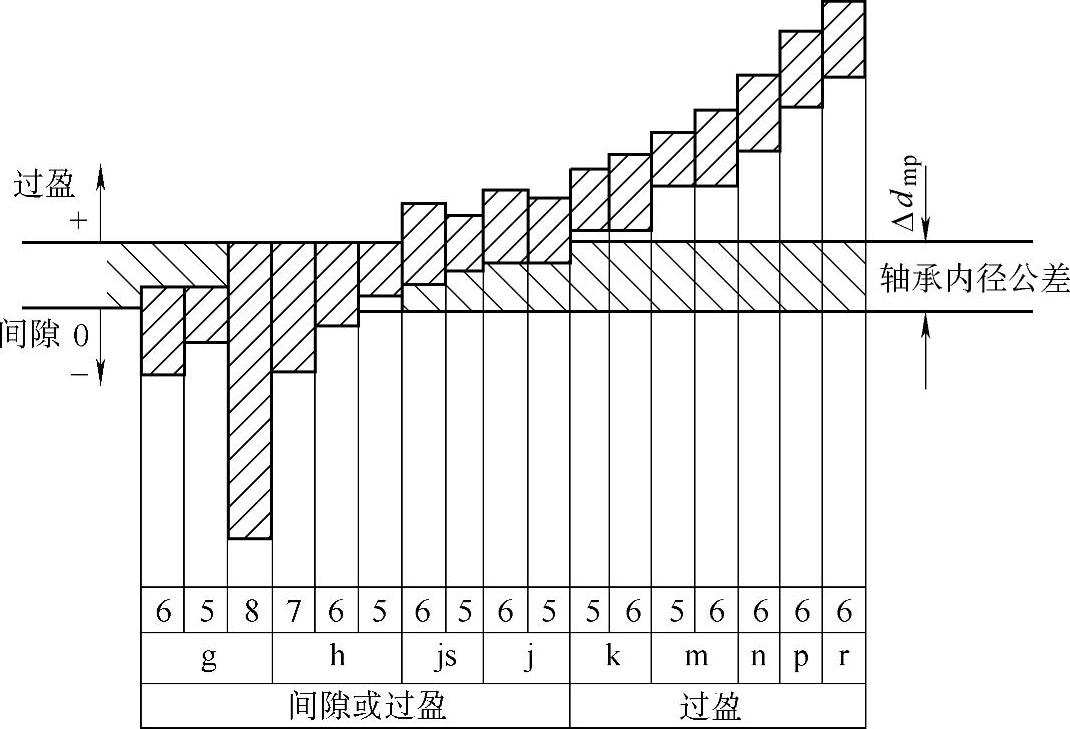

图3-6 轴承与轴配合的常用公差带分布图
注：Δdmp为轴承内圈单一平面平均径的偏差。

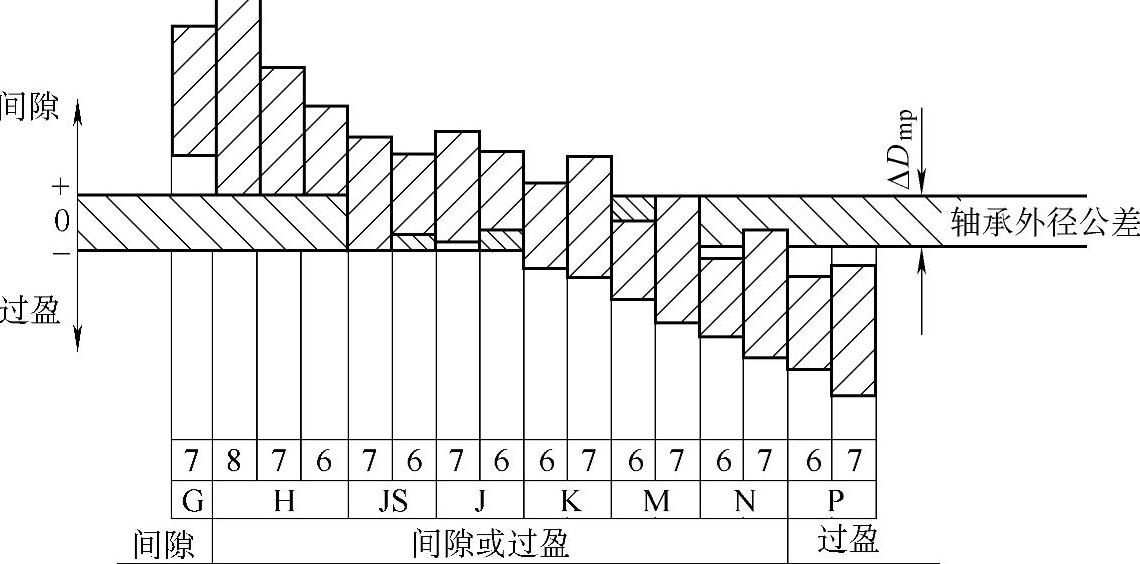

图3-7 轴承与外壳配合常用公差带分布图
注：ΔDmp为轴承外圈单一平面平均外径的偏差。

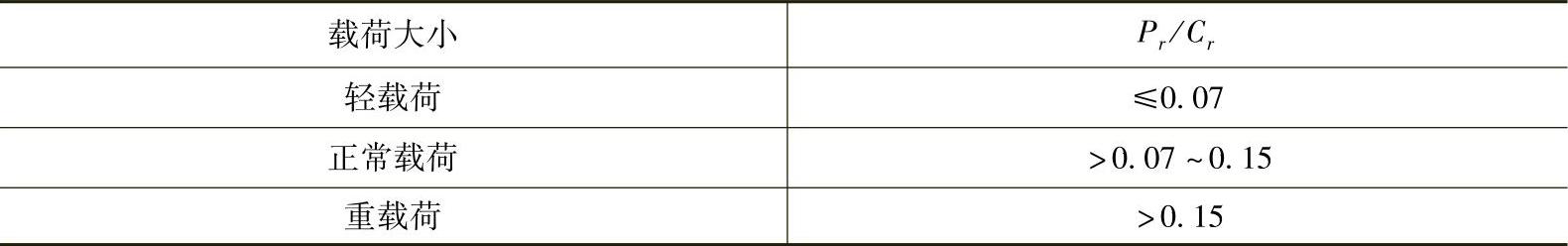

表3-7 轻、正常和重载荷的划分
（3）轴承尺寸大小 随着轴承尺寸的增大，选择的过盈配合其过盈越大；间隙配合其间隙越大。
（4）轴承游隙 采用过盈配合会导致轴承游隙的减小，应检验安装后轴承的游隙是否满足使用要求，以便正确选用配合及轴承游隙。
（5）其他因素的影响 轴和轴承座的材料、强度和导热性能、外部及在轴承中产生的热量及其导热途径、支承安装和调整性能等都影响配合的选择。
