角接触球轴承的单个使用、DT配置和四点接触球轴承
【摘要】：在轴承实际使用中，如果作用于轴承上的载荷小于上述各公式估算出的Frmin或Famin，则为了防止轻载打滑，必须对轴承进行预紧。表2-63 最小轴向载荷系数Ka[1]通过滚动体中心与轴承轴线垂直的平面称为轴承的径向平面。包含轴承中心线的平面称为轴向平面。[3]式中对点接触所以取ε=3而对线接触：，，ε=4但是因为滚子轴承的接触形式很多，既有点接触，又有线接触，为统一滚子轴承的寿命计算方法，取ε=。
这些轴承所需的最小轴向载荷可按下式估算：
式中 Famin——所需最小轴向载荷（N）；
Ka——最小轴向载荷系数，可由表2-63查出；
n——轴承转速（r/min）；
Dm——轴承平均直径（mm）。
在轴承实际使用中，如果作用于轴承上的载荷小于上述各公式估算出的Frmin或Famin，则为了防止轻载打滑，必须对轴承进行预紧。附加的轴向载荷可以用弹簧进行预紧。附加径向载荷可以通过张紧传动带的方法实现。

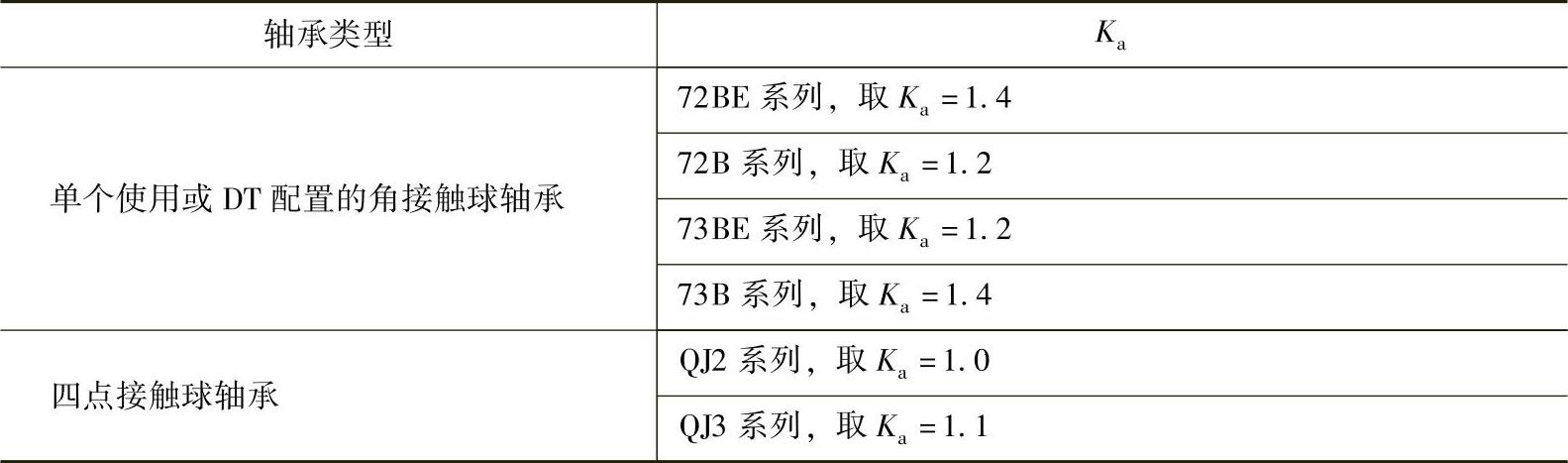

表2-63 最小轴向载荷系数Ka
[1]通过滚动体中心与轴承轴线垂直的平面称为轴承的径向平面。包含轴承中心线的平面称为轴向平面。
[2]为推导公式简单起见，用δ表示滚动体与内外套圈滚道之间总的弹性变形量，省去式（2-42）和（2-48）中的角注n。
[3]式（2-271）中
对点接触
所以取ε=3
而对线接触：
，
，ε=4
但是因为滚子轴承的接触形式很多，既有点接触，又有线接触，为统一滚子轴承的寿命计算方法，取ε=
。寿命指数的变化由额定动载荷C的计算公式中，引入修正系数ν予以补偿。详见第2章第6.3.4节所述。
[4]其定义、计算方法和数值见ISO 76：2006、GB/T 4662—2012。
[5]当量静载荷P0的计算也可像当量动载荷那样引入一判断参数e0，则
当
当
时P0=X0Fr+Y0Fa
对球轴承：e0=2.2tanα
滚子轴承：e0=2.0tanα
[6]点接触时，由图2-53可得B点的坐标为
由式（2-333）可得
由C点的坐标可得
Y0=0.2288cotα
所以可得
X0=1-0.2288×2.2=0.496
对线接触，由图2-54可得
Y0=0.2453cotα
X0=0.505
