轴向预紧的数值分析和优化方法
【摘要】：我国已有专业生产成对安装向心推力球轴承的厂家，并已制订了相应的标准：JB/T 10186—2000组配角接触球轴承技术条件。按照预紧载荷的大小，轴向预紧分为轻预紧、中预紧和重预紧三种，其数值列于表2-56中。表中，PL表示轻预紧载荷，PM表示中预紧载荷，PH表示重预紧载荷。
我国已有专业生产成对安装向心推力球轴承的厂家（如哈尔滨轴承厂），并已制订了相应的标准：JB/T 10186—2000组配角接触球轴承技术条件。
按照预紧载荷的大小，轴向预紧分为轻预紧、中预紧和重预紧三种，其数值列于表2-56中。表中，PL表示轻预紧载荷，PM表示中预紧载荷，PH表示重预紧载荷。

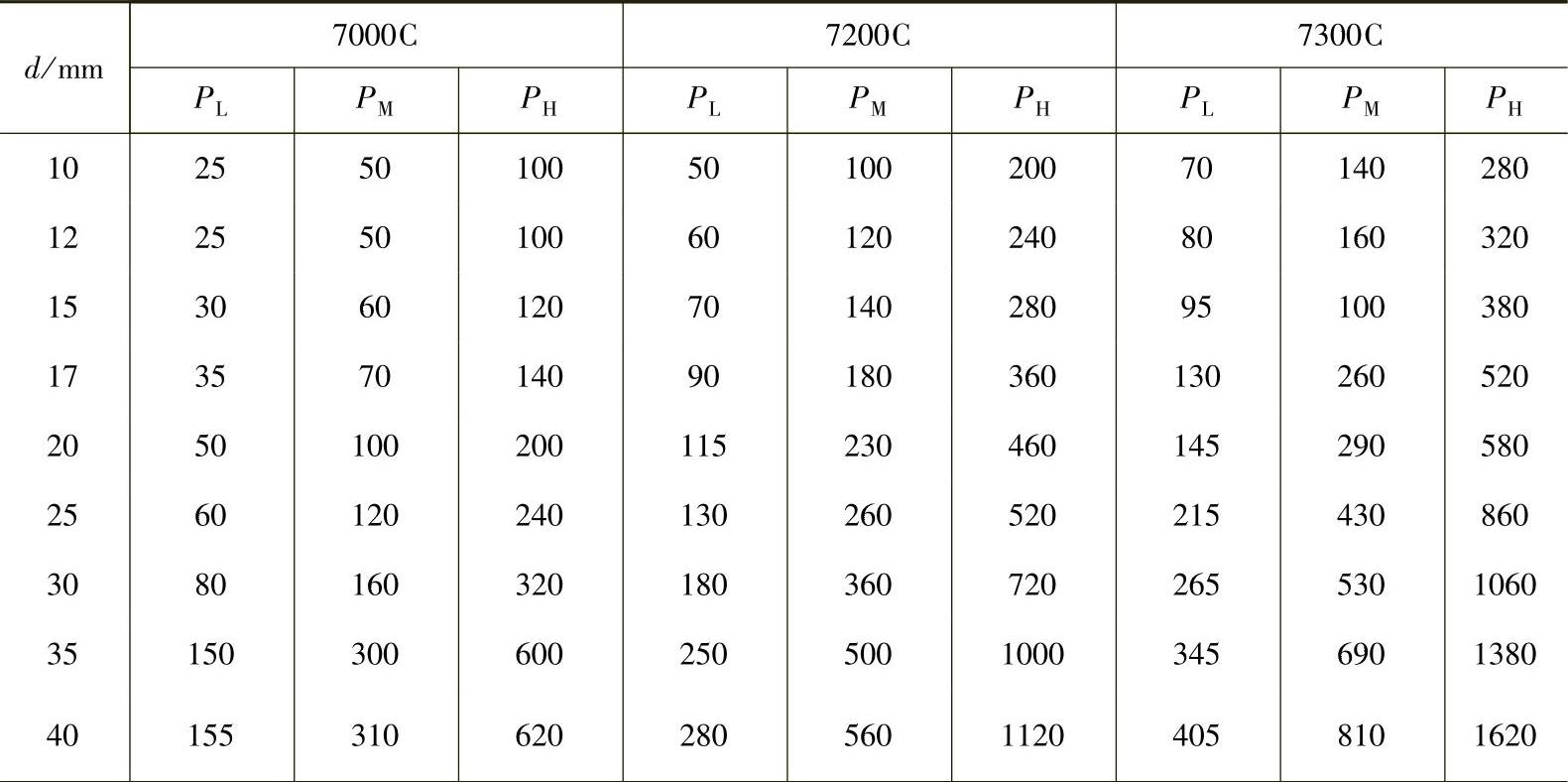

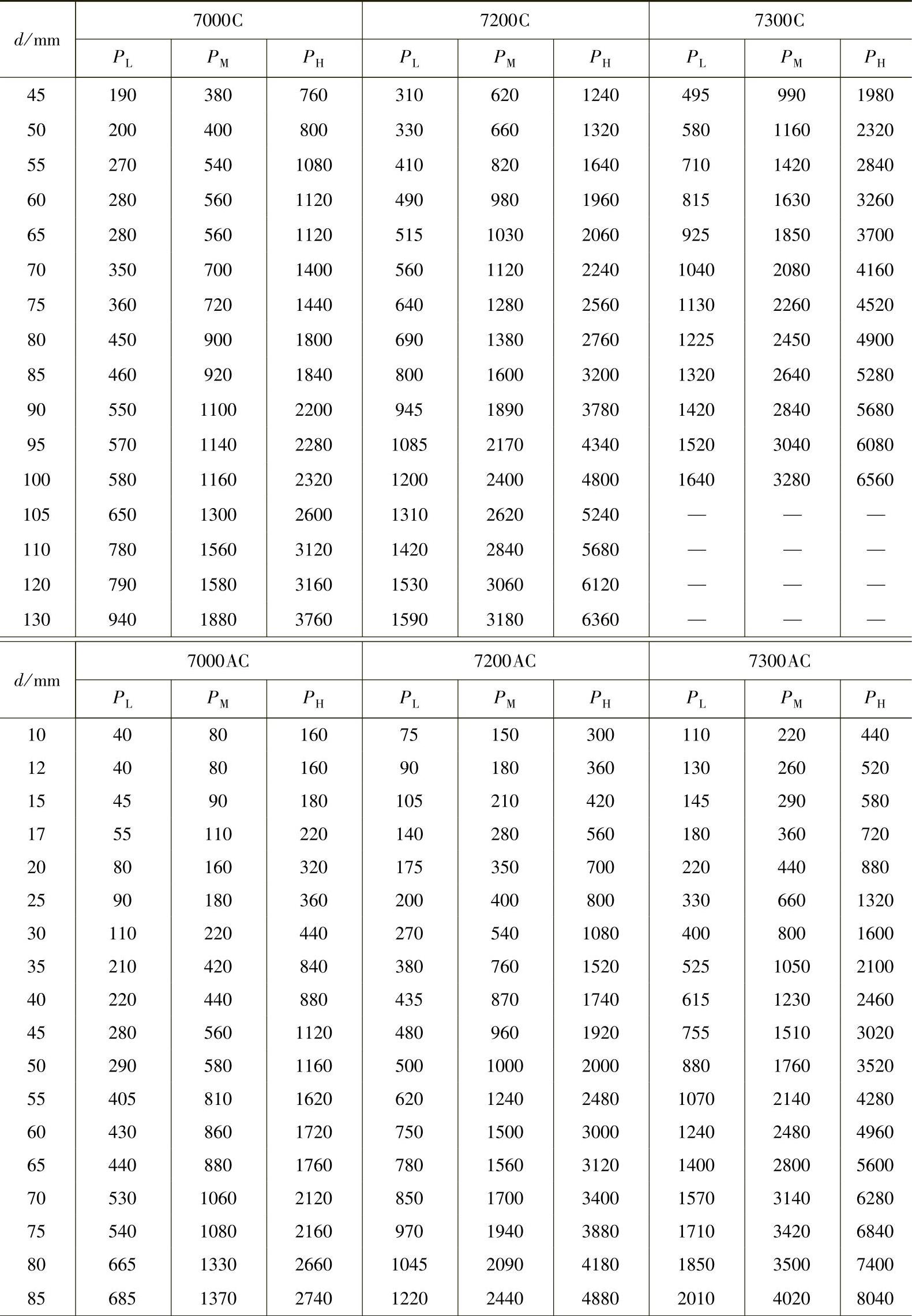

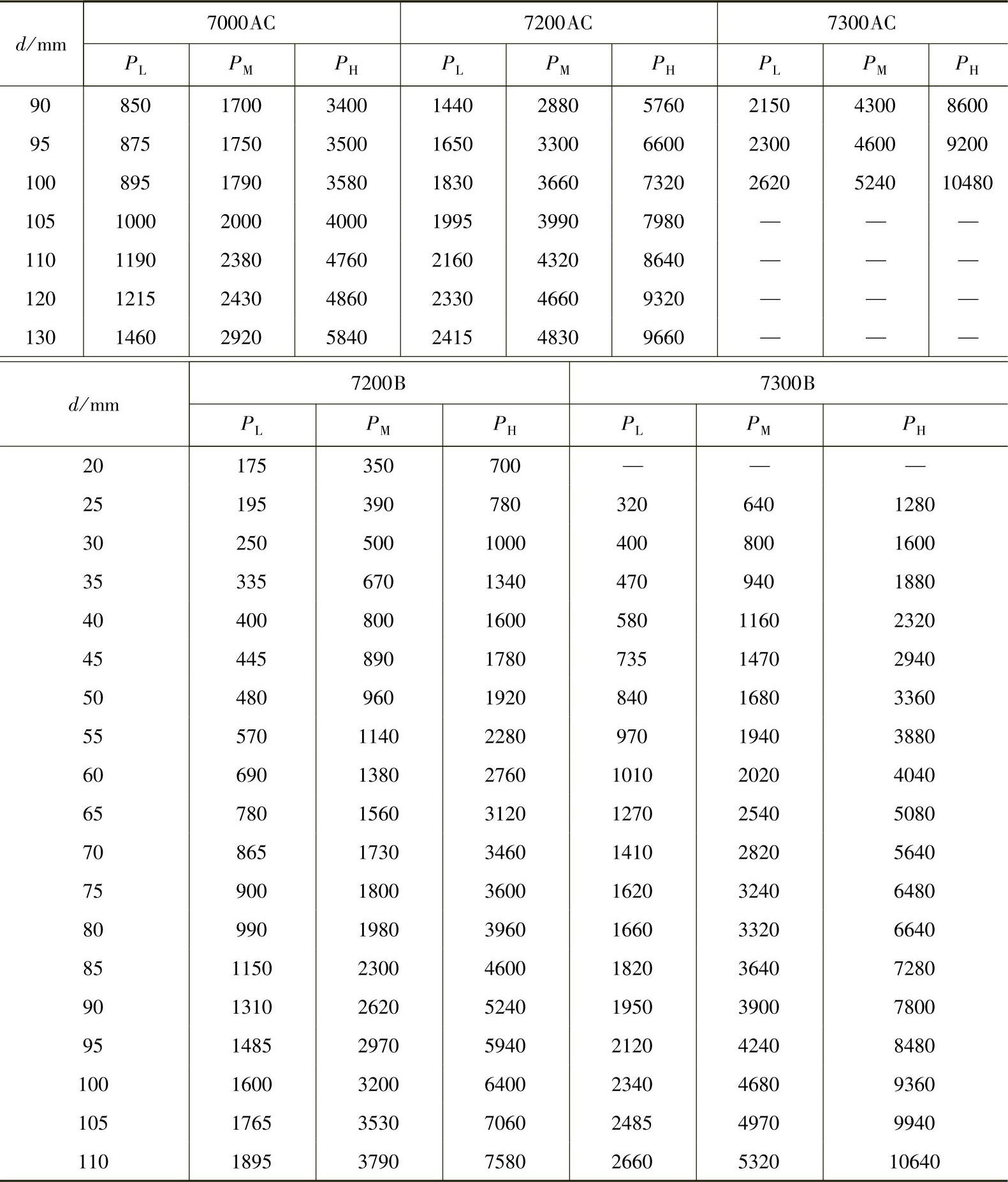

表2 - 56 成对安装角接触球轴承的预载荷（N）
（续）
（续）
注：1.71900C系列轴承的轻、中、重预载荷分别取轴承额定动载荷的0.005、0.015、0.030倍。
2.内径d﹥100mm的表中未列的轴承预载荷：
7000C系列：轻、中、重预载荷分别取轴承额定动载荷的0.009、0.018、0.036倍。7200C、7300C系列：轻、中、重预载荷分别取轴承额定动载荷的0.01、0.02、0.04倍。7000AC系列：轻、中、重预载荷分别取轴承额定动载荷的0.15、0.030、0.060倍。7200AC、7300AC、7200B、7300B系列：轻、中、重预载荷分别取轴承额定动载荷的0.016、0.032、0.064倍。
3.PL—轻预紧载荷，PM—中预紧载荷，PH—重预紧载荷。
