实现轴向预紧的方法详解

2023-06-26 理论教育版权反馈

【摘要】：成对双联向心推力球轴承成对双联向心推力球轴承在轴承生产中已考虑到预紧变形量的大小，在相配对的两个轴承的内圈或外圈的端面上，磨去一定的预紧变形量δa0。图2 - 79 成对双联向心推力球轴承的预紧安装a）面对面 b）背对背我国生产的成对双联轴承有：1）背对背成对双联向心推力球轴承：70000C/DB型、70000AC/DB型、70000B/DB型。当两个向心推力轴承相距一定距离安装时，可用不同长度的间隔套实现预紧。此种预紧简单可靠，得到广泛的应用。

（1）成对双联向心推力球轴承成对双联向心推力球轴承在轴承生产中已考虑到预紧变形量的大小，在相配对的两个轴承的内圈或外圈的端面上，磨去一定的预紧变形量δ_a0。当将这种轴承安装到轴承部件上时，用紧固装置压紧相应端面，两轴承即处于预紧状态，如图2-79所示。

图2 - 79 成对双联向心推力球轴承的预紧安装

a）面对面 b）背对背

我国生产的成对双联轴承有：

1）背对背成对双联向心推力球轴承（外圈宽端面相对）：70000C/DB型、70000AC/DB型、70000B/DB型。

2）面对面排列成对双联向心推力球轴承：70000C/DF型、70000AC/DF型、70000B/DF型。

3）串联成对双联向心推力球轴承：70000C/DT型、70000AC/DT型、70000B/DT型。

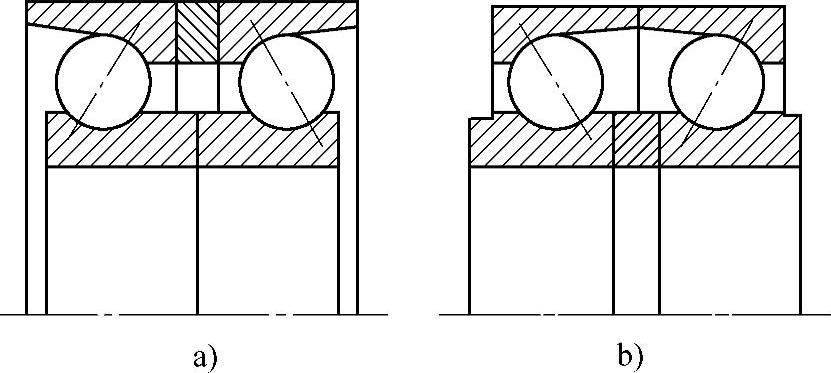

图2-80 用衬垫实现预紧

a）背对背 b）面对面

（2）采用衬垫或间隔套两个向心推力轴承成对安装时，在内圈或外圈之间放置不同厚度的衬垫，使这对轴承得到预紧变形如图2-80所示。改变垫圈的厚度可达到各种不同的预紧量。

当两个向心推力轴承相距一定距离安装时，可用不同长度的间隔套实现预紧。

用间隔套实现预紧时，要先测量两轴承内、外圈端面之间的距离。按端面间距差和要求预紧量的大小，决定间隔套的长度。也可用实测法确定间隔套的长度。

（3）用弹簧实现预紧轴承安装到轴承部件中时，始终用弹簧顶住不旋转的外圈，以实现定压预紧，如图2-77所示。此种预紧简单可靠，得到广泛的应用。
