【摘要】：因此，α=0°的向心滚子轴承在承受轴向载荷时，轴承用户应向轴承制造厂查询有关当量静载荷的推荐值。

9.3.1 径向基本额定静载荷

向心滚子轴承的径向基本额定静载荷按下式计算：

9.3.2 轴承组配

对于两套相同的单列滚子轴承，以“背对背”或“面对面”配置，并排安装（成对安装）在同一轴上作为一个整体运转，其径向基本额定静载荷为一套单列轴承额定静载荷的两倍。

对于两套或两套以上相同的单列滚子轴承，以“串联”配置，并排安装（成对安装或成组安装）在同一轴上作为一个整体运转，制造精度和安装精度均能保证载荷均匀分布，该轴承组的径向基本额定静载荷等于一套单列轴承的径向基本额定静载荷乘以轴承套数。

9.3.3 径向当量静载荷

对于α≠0°的滚子轴承，其径向当量静载荷取下列两式计算值的较大者：

P_0r=X₀F_r+Y₀F_a

P_0r=F_r

式中的X₀和Y₀值由表2-49给出。

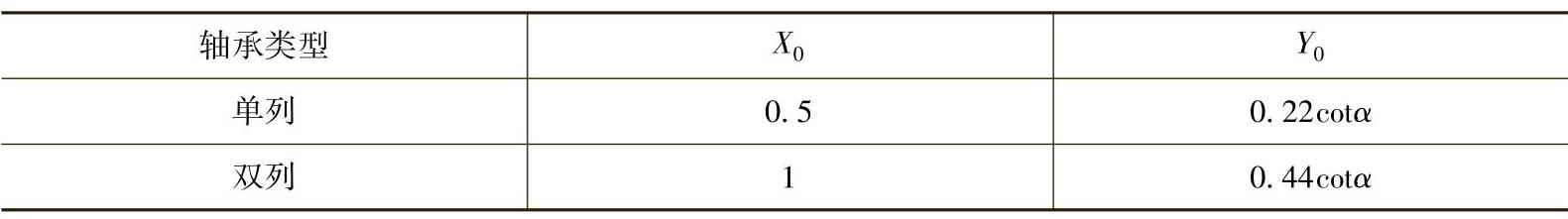

表2-49 α≠0°的向心滚子轴承的X₀和Y₀值

对于α=0°且仅承受径向载荷的向心滚子轴承，其径向当量静载荷由下式计算：

P_0r=F_r

注：α=0°的向心滚子轴承承受轴向载荷的能力与轴承设计和制造方法关系极大。因此，α=0°的向心滚子轴承在承受轴向载荷时，轴承用户应向轴承制造厂查询有关当量静载荷的推荐值。

9.3.4 轴承组配

1）对于两套相同的单列角接触滚子轴承，以“背对背”或“面对面”配置，并排安装（成对安装）在同一轴上作为一个整体运转，计算其径向当量静载荷时，X₀和Y₀应按双列轴承的值，F_r和F_a按作用在该轴承组上的总载荷计算。

2）对于两套或两套以上相同的单列角接触滚子轴承，以“串联”配置，并排安装（成对安装或成串联安装）在同一轴上作为一个整体运转，计算其径向当量静载荷时，X₀和Y₀采用单列轴承的值，F_r和F_a按作用在该轴承组上的总载荷计算。
