向心球轴承载荷分布与f0值的线性内插方法

【摘要】:对于向心球轴承,假定其载荷分布中最大承载球的载荷为对于推力球轴承,假定其载荷分布中最大承载球的载荷为对于的中间值,其f0值可用线性内插法求得。

9.1.1 径向基本额定静载荷

向心球轴承的径向基本额定静载荷按下式计算:

C0r=f0iZD2wcosα

式中的f0值由表2-47给出。

该公式适用于内圈滚道沟曲率半径不大于0.52Dw、外圈滚道沟曲率半径不大于0.53Dw的径向接触和角接触沟型球轴承,以及内圈滚道沟曲率半径不大于0.53Dw的调心球轴承。

采用小于上述值的滚道沟曲率半径,未必能提高轴承的承载能力,但采用大于上述值的滚道沟曲率半径,则会降低其承载能力,对于后者,应采用适当减小的f0值。

轴承组配

对于两套相同的单列径向接触或角接触沟型球轴承,以“背对背”或“面对面”配置,并排安装(成对安装)在同一轴上作为一个整体运转,其径向基本额定静载荷为一套单列轴承额定静载荷的两倍。

对于两套或两套以上相同的单列径向接触或角接触沟型球轴承,以“串联”配置,并排安装(成对安装或成组安装)在同一轴上作为一个整体运转,制造精度和安装精度均能保证载荷均匀分布,该轴承组的额定静载荷等于一套单列轴承的径向基本额定静载荷乘以轴承套数。

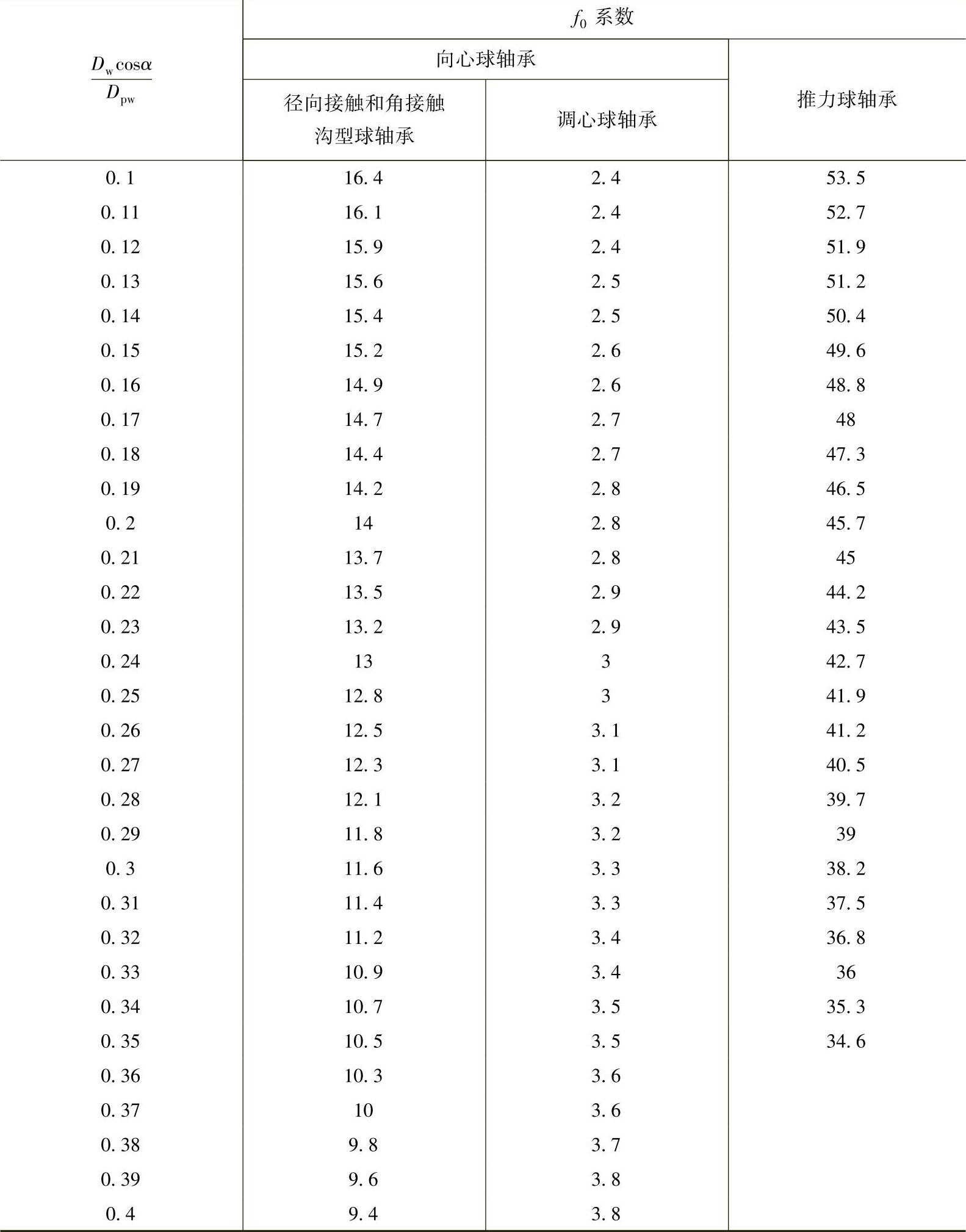

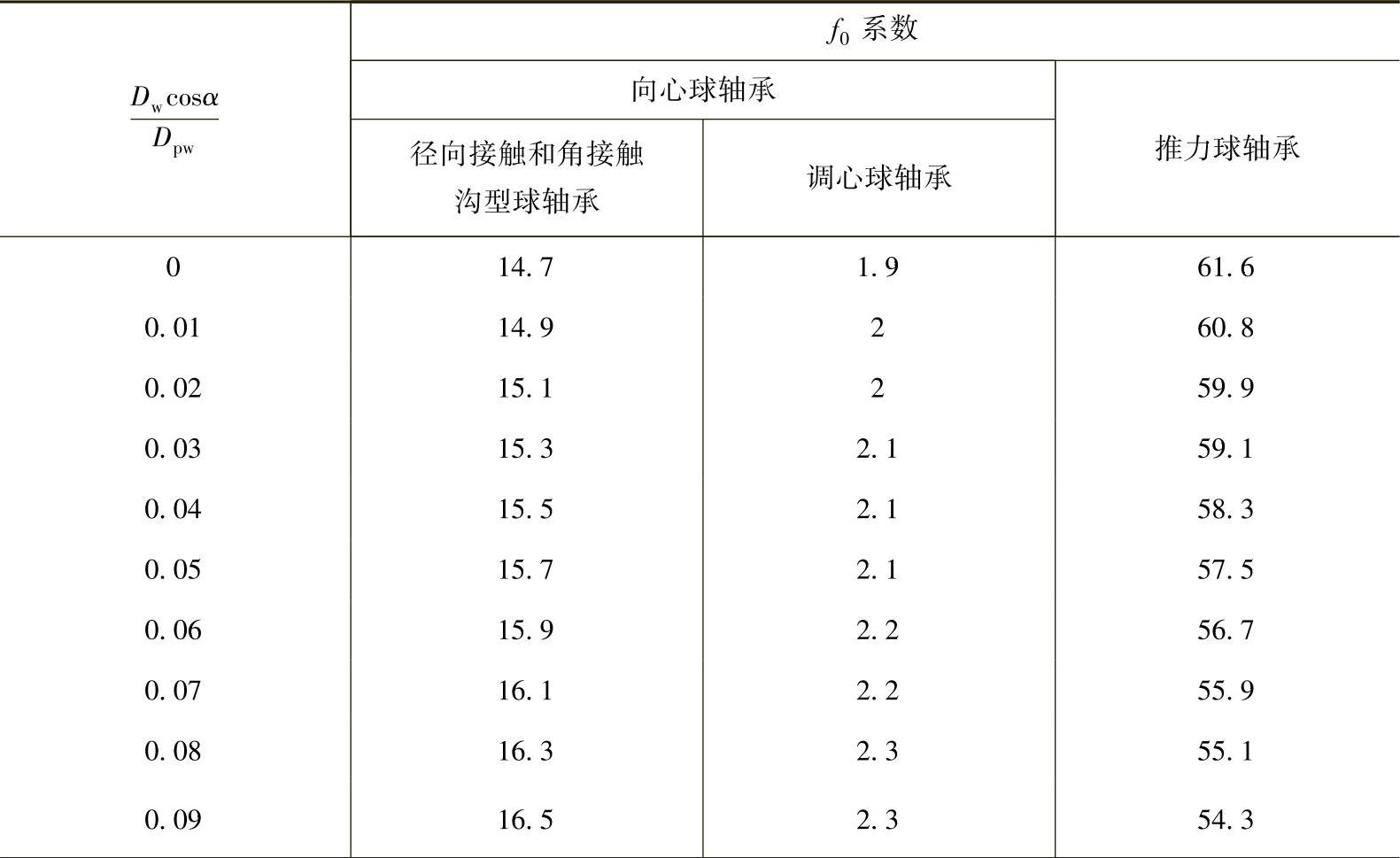

表2-47 球轴承的f0


(续)


注:此表基于Hertz点接触公式,取弹性模量=2.07×105MPa,泊桑比为0.3。对于向心球轴承,假定其载荷分布中最大承载球的载荷为978-7-111-44275-2-Chapter02-590.jpg对于推力球轴承,假定其载荷分布中最大承载球的载荷为978-7-111-44275-2-Chapter02-591.jpg对于978-7-111-44275-2-Chapter02-592.jpg的中间值,其f0值可用线性内插法求得。

9.1.2 径向当量静载荷

向心球轴承的径向当量静载荷取下列两式计算值的较大者:

P0r=X0Fr+Y0Fa

P0r=Fr

式中的X0Y0值由表2-48给出。

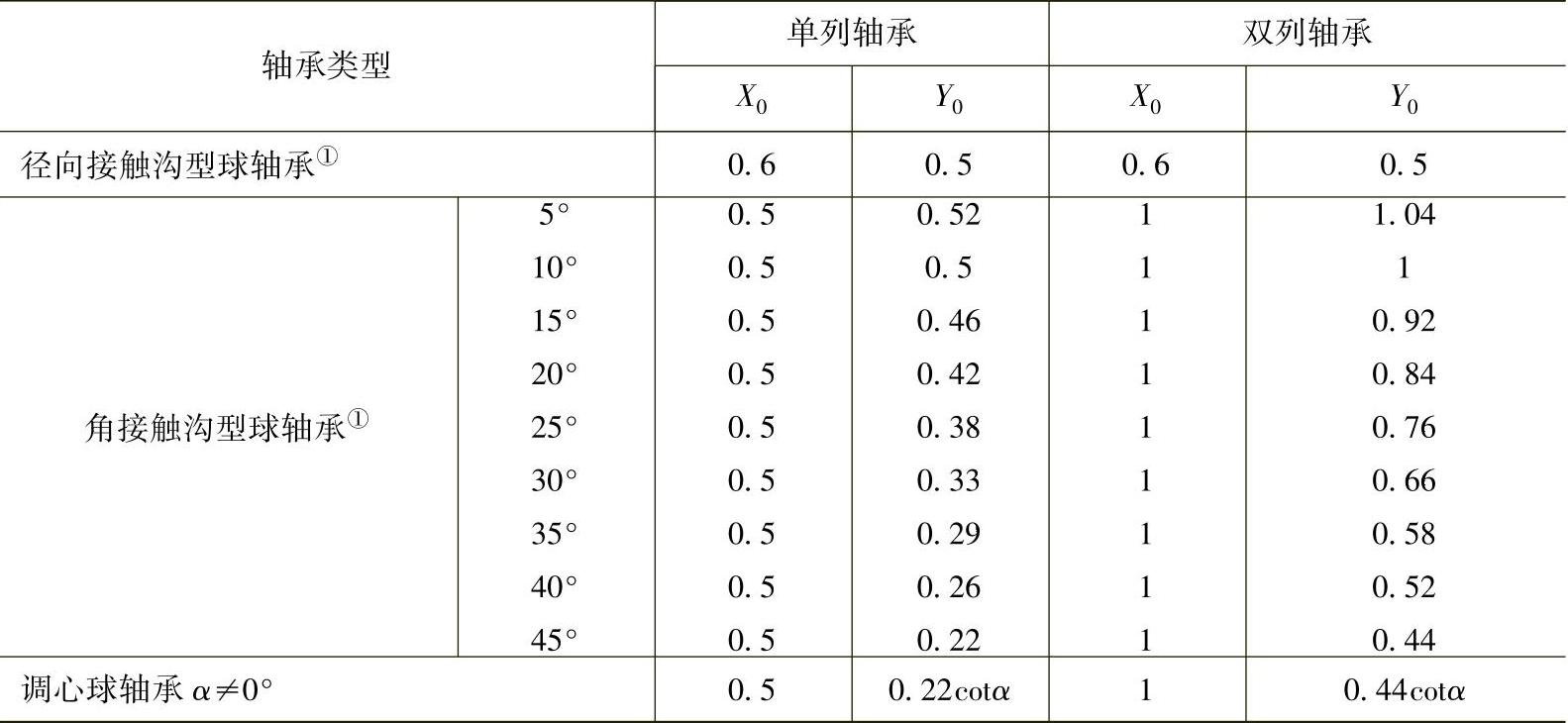

表2-48 向心球轴承的X0Y0


① 允许的Fa/C0r最大值取决于轴承设计(内部游隙和沟道深度)。

① 对于978-7-111-44275-2-Chapter02-594.jpg的中间值,其fc值可由线性内插法求得。

9.1.3 轴承组配

对于两套相同的单列径向接触或角接触沟型球轴承,以“背对背”或“面对面”配置,并排安装(成对安装)在同一轴上作为一个整体运转,计算其径向当量静载荷时,X0Y0应按双列轴承的值,FrFa值按作用在该轴承组上的总载荷计算。

对于两套或两套以上相同的单列径向接触或角接触沟型球轴承,以“串联”配置,并排安装(成对安装或成组安装)在同一轴上作为一个整体运转,计算其径向当量静载荷时,X0Y0采用单列轴承的值,FrFa值按作用在该轴承组上的总载荷计算。
