【摘要】：该寿命公式也适用于7.4.1节所述的两套或多套单向推力滚子轴承组成的轴承组的寿命估算。

7.4.1 轴向基本额定动载荷

1.单列轴承

1）如果承受同一方向载荷的全部滚子只与同一垫圈滚道接触，则此推力滚子轴承应按一套单列轴承来考虑。

单列、单向或双向推力滚子轴承的轴向基本额定动载荷C_a为

式中，Z为同一方向上承受载荷的滚子数。

2）如果轴承轴线的同一侧装有若干个轴线重合的滚子，则可将这些滚子视为一个滚子，其长度L_we等于这几个滚子长度之和。

b_m值列于表2-39，f_c值列于表2-40。表中所列的均为最大值，仅适用于在轴承载荷作用下材料应力沿受载最大的滚子与滚道的接触区大致均匀分布的滚子轴承。

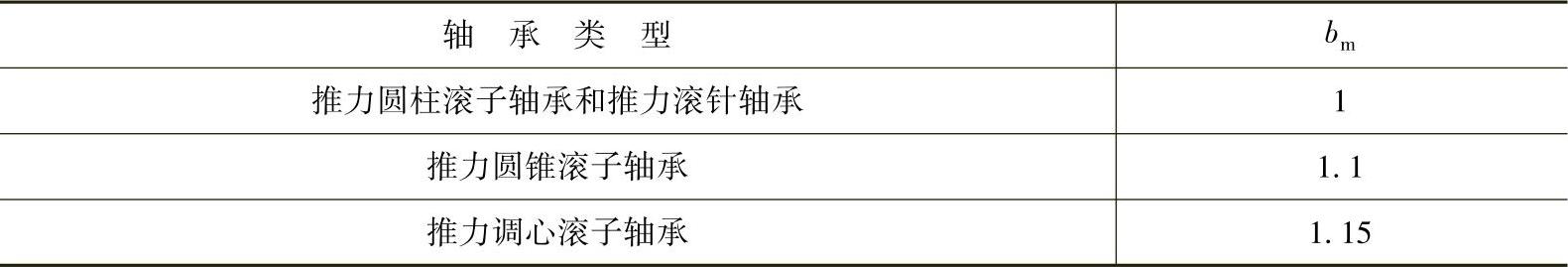

表2-39 推力滚子轴承的b_m值

表2-40 推力滚子轴承f_c的最大值

（续）

① 对于或的中间值，其f_c值可由线性内插法求得

② 用于45°﹤α﹤60°。

③ 用于60°≤α﹤75°。

④ 用于75°≤α﹤90°。

如果在载荷作用下，滚子与滚道接触的某些部分出现严重的应力集中，则应使用小于表2-40所列的f_c值。这样的应力集中必定发生在诸如名义点接触的中心、线接触的两端、滚子未被精确引导的轴承以及滚子长度大于2.5倍滚子直径的轴承中。

如果推力滚子轴承的内部几何参数使滚子与滚道接触区产生较大的滑动，例如：推力圆柱滚子轴承的滚子长度与滚子组节圆直径之比较大时，也应取较小的f_c值。

2.双列或多列推力滚子轴承

承受同一方向载荷的双列或多列推力滚子轴承的轴向基本额定动载荷C_a为

滚子数为Z₁、Z₂、…、Z_n、长度为L_we1、L_we2、…、L_wen的各列的额定动载荷C_a1、C_a2、…、C_an，按7.4.1中相应的单列轴承的公式计算。

与同一垫圈滚道区域接触的滚子或部分滚子属于一列。

3.轴承组配

两套或多套相同的单向推力滚子轴承，以“串联”配置，并排安装在同一轴上，作为一个整体（成对安装或成组安装）运转，制造精度和安装精度均能保证载荷均匀分布，该轴承组的轴向基本额定动载荷等于轴承套数的7/9次幂乘以一套轴承的额定动载荷。

如果由于某些技术上的原因，轴承组被视为若干套彼此可单独更换的单向轴承，则上述的规定不适用。

7.4.2 轴向当量动载荷

α≠90°的推力滚子轴承在恒定的径向和轴向载荷作用下的轴向当量动载荷P_a为

P_a=XF_r+YF_a

X和Y值列于表2-41。

α=90°的推力滚子轴承，只能承受轴向载荷，此类轴承的轴向当量动载荷为：

P_a=Fa

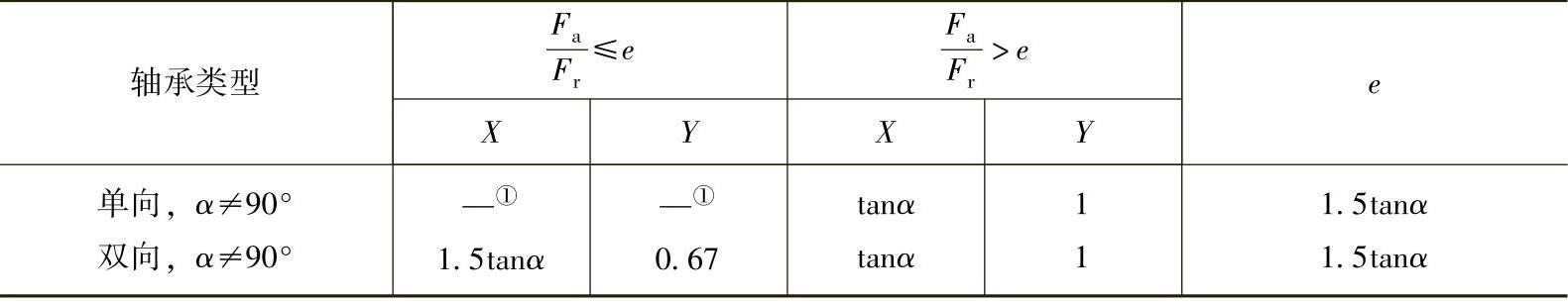

表2-41 推力滚子轴承的X和Y值

① 不适用于单向轴承。

7.4.3 基本额定寿命

1）推力滚子轴承的基本额定寿命L₁₀为

C_a和P_a的值按7.4.1节和7.4.2节计算。

该寿命公式也适用于7.4.1节所述的两套或多套单向推力滚子轴承组成的轴承组的寿命估算。此时，额定动载荷C_a按整个轴承组计算，当量动载荷P_a按作用于轴承组上的总载荷计算，所用的X和Y值按7.4.2节中单向轴承的值。

2）该寿命公式在很宽的轴承载荷范围内均能给出满意的结果。但是，载荷过大会使滚子与滚道接触的某些部分产生有害的塑性变形。因此，当P_a﹥0.5C_a时，用户应向轴承制造厂查询，以确定该寿命公式的适用性。
