7.3.1 径向基本额定动载荷
向心滚子轴承的径向基本额定动载荷Cr为
bm值列于表2-36,fc值列于表2-37。表中所列的均为最大值,仅适用于在轴承载荷作用下材料应力沿受载最大的滚子与滚道的接触区大致均匀分布的滚子轴承。
如果在载荷作用下,滚子与滚道接触的某些部分出现严重的应力集中,则应使用小于表2-37所列的fc值。这样的应力集中必定发生在诸如名义点接触的中心、线接触的两端、滚子未被精确引导的轴承以及滚子长度大于2.5倍滚子直径的轴承中。
7.3.2 轴承组配
当两套相同的单列滚子轴承以“背对背”或“面对面”配置,并排安装在同一轴上,作为一个整体(成对安装)运转,计算其径向基本额定动载荷时,应按一套双列轴承来考虑。
如果由于某些技术上的原因,轴承组被视为两套彼此可单独更换的轴承,则上述规定不适用。

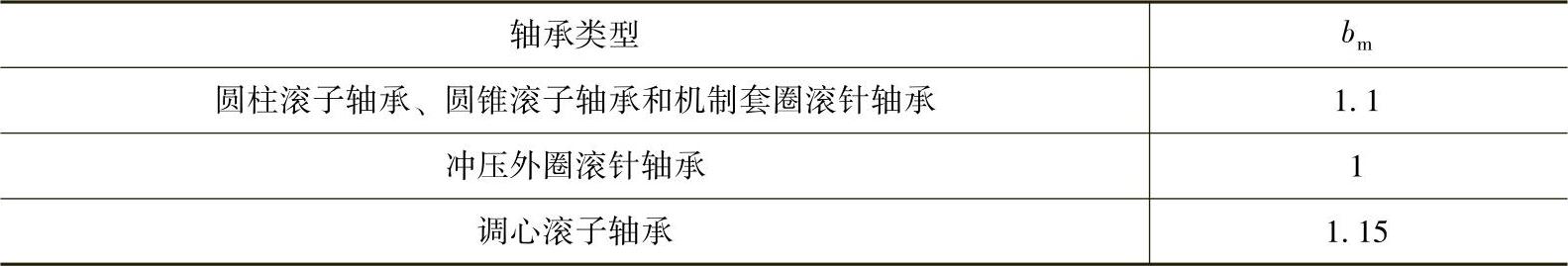

表2-36 向心滚子轴承的bm值

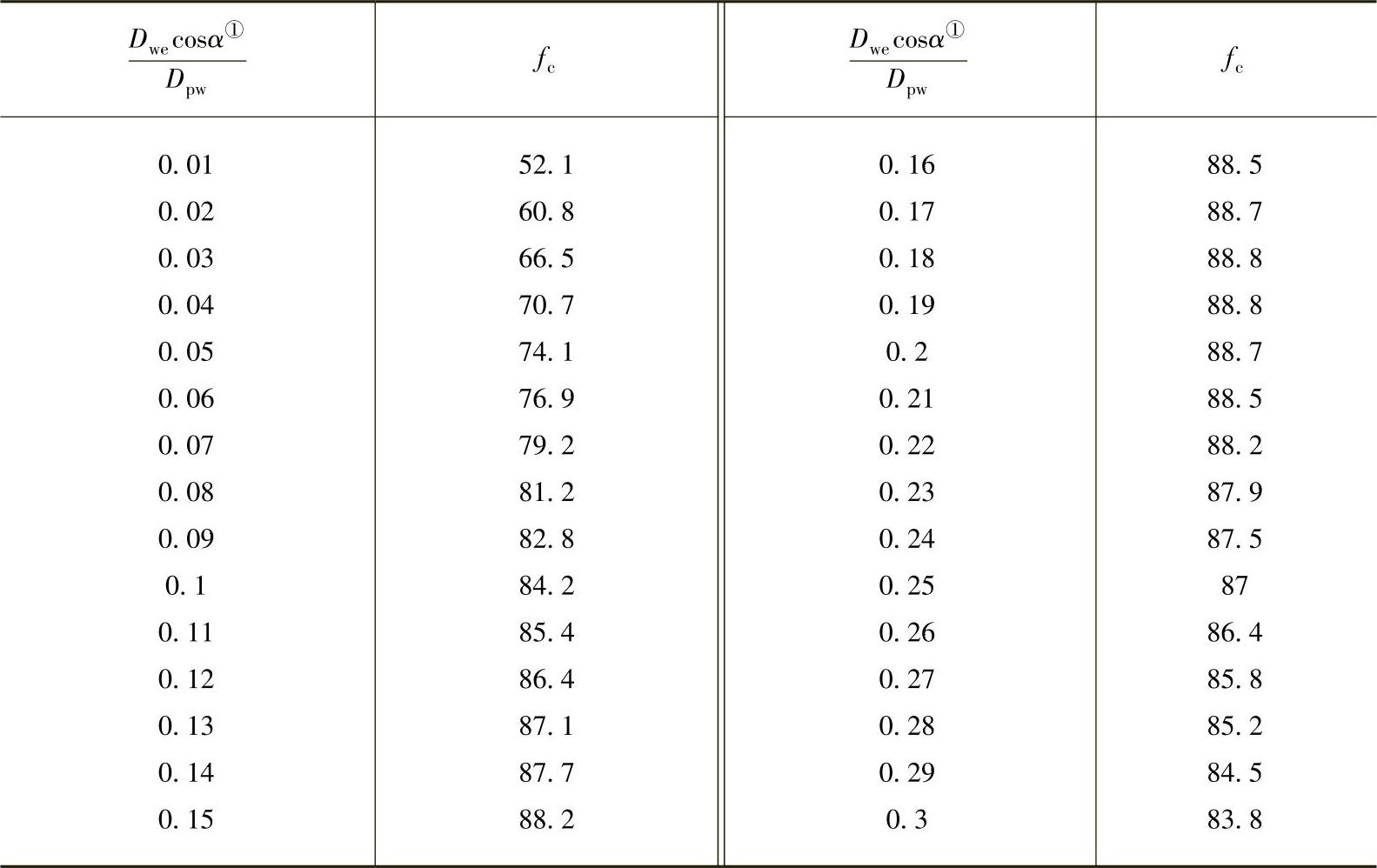

表2-37 向心滚子轴承fc的最大值
① 对于的中间值,其fc值可由线性内插法求得。
两套或多套相同的单列滚子轴承以“串联”配置,并排安装在同一轴上,作为一个整体(成对安装或成组安装)运转,制造精度和安装精度均能保证载荷均匀分布,该轴承组的径向基本额定动载荷等于轴承套数的7/9次幂乘以一套单列轴承的径向基本额定动载荷。
如果由于某些技术上的原因,轴承组被视为若干套彼此可单独更换的单列轴承,则上述规定不适用。7.3.3 径向当量动载荷
α≠0°的向心滚子轴承在恒定的径向和轴向载荷作用下的径向当量动载荷Pr为
Pr=XFr+YFa
X和Y值列于表2-38。
α=0°的向心滚子轴承,只能承受径向载荷,其径向当量动载荷为
Pr=Fr
注:α=0°的向心滚子轴承承受轴向载荷的能力与轴承设计和制造方法关系极大。因此,α=0°的向心滚子轴承承受轴向载荷时,轴承用户应向轴承制造厂查询有关当量载荷和寿命的推荐值。7.3.4 轴承组配
两套相同的单列角接触滚子轴承以“背对背”或“面对面”配置,并排安装在同一轴上,作为一个整体(成对安装)运转,计算其径向当量载荷时,应按一套双列轴承来考虑,X和Y值采用表2-38中双列轴承的值。

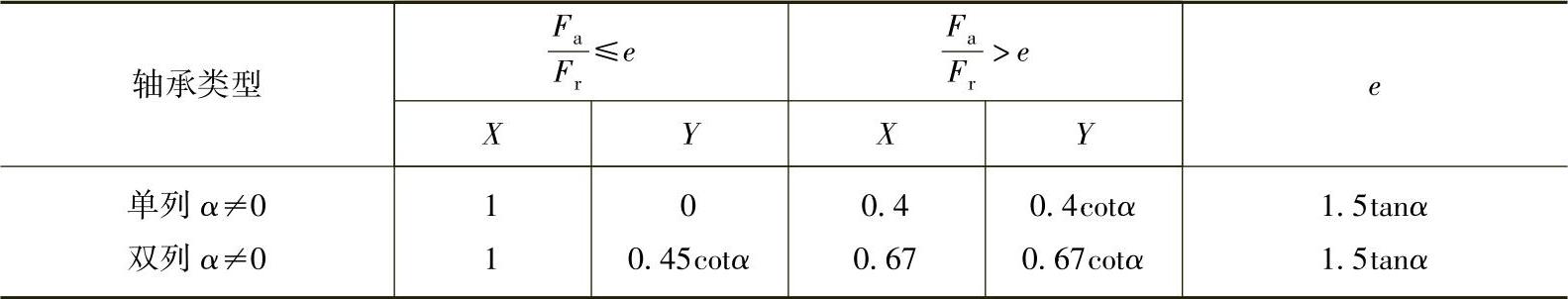

表2-38 向心滚子轴承的X和Y值
两套或多套相同的单列角接触滚子轴承以“串联”配置,并排安装在同一轴上,作为一个整体(成对安装或成组安装)运转,计算其径向当量动载荷时,采用表2-38中单列轴承的X和Y值。7.3.5 基本额定寿命
1)向心滚子轴承的基本额定寿命L10为
Cr和Pr的值按7.3.1节和7.3.3节计算。
该寿命公式也适用于两套或多套单列轴承组成的轴承组的寿命估算。此时,额定动载荷Cr按整个轴承组计算,当量动载荷Pr按作用于轴承组上的总载荷计算,所用的X、Y值按7.3.3节的规定。
2)该寿命公式在很宽的轴承载荷范围内均能给出满意的结果。但是,载荷过大会使滚子与滚道接触的某些部分产生有害的塑性变形。因此,当Pr﹥0.5Cr时,用户应向轴承制造厂查询,以确定该寿命公式的适用性。
