(1)载荷角 作用于轴承上的载荷,一般都可分解为两个分量。即轴向载荷Fa和径向载荷Fr。
轴向载荷Fa是指通过载荷作用中心,沿着轴承中心线方向的载荷分量。
径向载荷Fr是指通过载荷作用中心在与径向平面平行的平面内的载荷分量。
轴向载荷Fa和径向载荷Fr的合成向量F与轴承径向平面之间的夹角β称为载荷角,如图2-17所示。
图2 - 17 载荷角β
由图2-17可得
(2)载荷角与轴承变位的关系 当轴承承受载荷时,由于滚动体和套圈滚道之间的弹性变形,轴承内圈中心将相对于外圈中心移动一定的距离。如图2-17所示,在轴向载荷Fa和径向载荷Fr的作用下,轴承内、外套圈将相对移动δa和δr。一般轴承套圈相对移动的方向(即δa和δr的合成向量)和Fa与Fr的合成向量方向是不重合的。

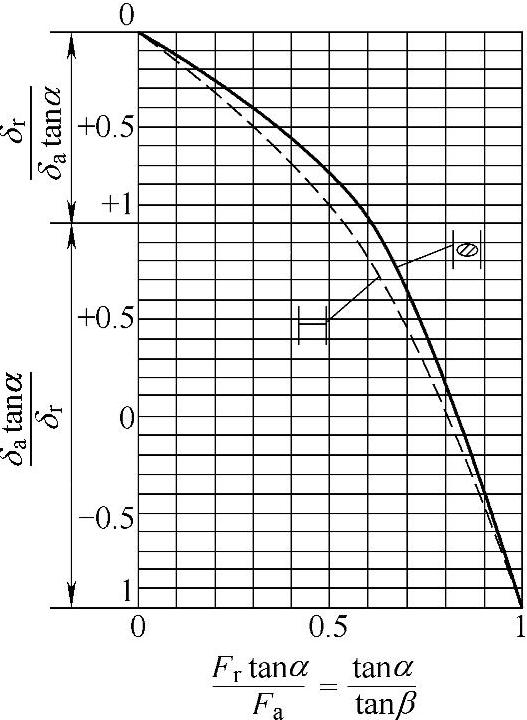

图2-18 与
的关系
如果轴承的接触角保持不变,则由轴承中载荷分布理论(见本章第3节)可求出轴承的轴向位移和径向位移的比值。图2-18为
与
的关系。图中实线适用于点接触,虚线适用于线接触。
角接触球轴承中,内、外套圈是可分离的。内、外套圈的相对位置不同,轴承中的载荷分布也不同。因此假定:轴承正好是半圈套圈滚道承受载荷时,δa=0。δa﹥0表示轴承中套圈滚道承受载荷部分大于半圈滚道,即内外套圈互相压紧的情况。δa﹤0表示轴承套圈滚道承受载荷的部分小于半圈,即内外圈趋于分离的情况。
在图2-18中,正号(+)表示δa的方向为使内、外套圈互相压紧的方向,负号(-)表示δa的方向为使内、外套圈互相分离的方向。
(3)纯径向位移和纯轴向位移 如果轴承内、外套圈相对平移了δa和δr,则由载荷分布理论可知(见本章第3节),在承受载荷最大的滚动体与套圈滚道接触处,沿接触法线方向总的弹性变形量为
δmax=δasinα+δrcosα (2-51)
如果仅有纯径向位移,则δa=0,这时由式(2-51)可得
如果轴承仅有纯轴向位移,则δr=0,这时由式(2-51)可得
将式(2-42)、式(2-48)代入式(2-52)、式(2-53)中可得
对点接触:
对线接触:
式中,K为轴承弹性变形常数,可由式(2-43)和式(2-49)求出。
标准设计的各类钢制滚动轴承的K值可近似由表2-8中查出。

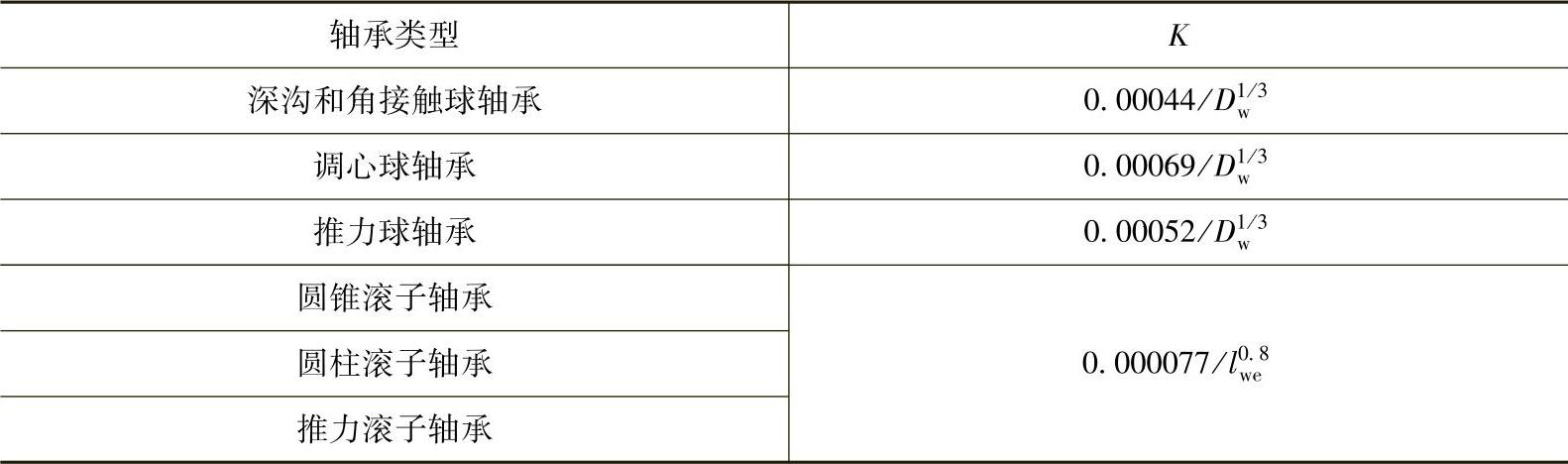

表2-8 标准设计各类钢制滚动轴承的K值
式(2-54)~式(2-57)中,Qmax的单位是N。
