轴承接触角及表示方法简析

2023-06-26 理论教育版权反馈

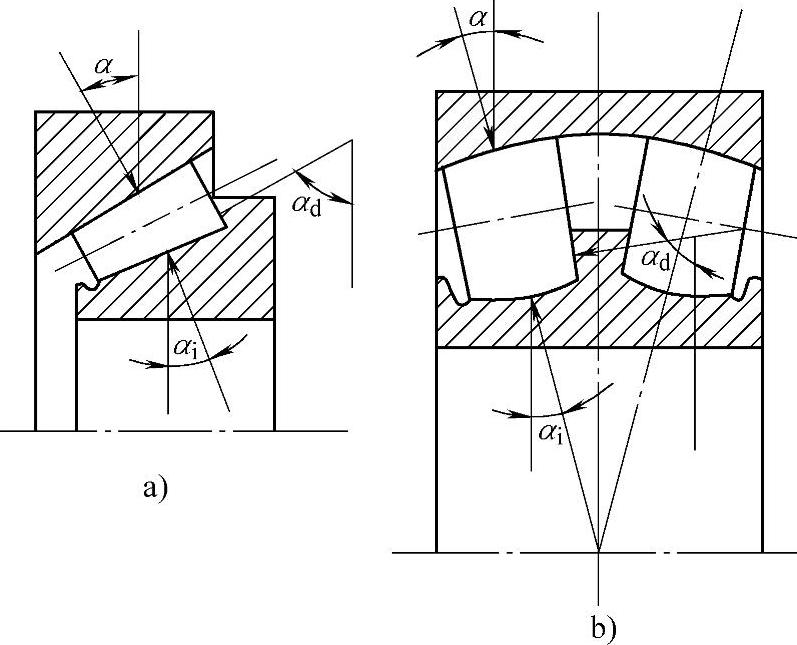

【摘要】：图2-1所示为几类轴承接触角的表示方法。图2-2 圆锥滚子轴承和非对称球面滚子轴承的接触角a）圆锥滚子轴承 b）非对称球面滚子轴承在图2-2中：α——表示轴承的接触角，因为外圈滚道无挡边，所以也就是滚动体与外圈接触处的接触角；αi——表示滚动体与内圈滚道接触处的接触角；αd——表示滚动体与内圈滚道挡边接触处的接触角。向心球轴承和角接触球轴承，在轴向载荷作用下接触角将变大，详见本章第5节。

接触角是滚动轴承的一个主要设计参数，在分析轴承受力、变形、运动关系和确定轴承承载能力时，都需要首先确定接触角的大小。

接触角是指滚动体与滚道接触区中点处滚动体载荷向量与轴承径向平面^[1]之间的夹角。一般滚动体载荷作用在接触区的中心与接触表面垂直，所以接触角即指接触面中心与滚动体中心的连线与轴承径向平面之间的夹角。

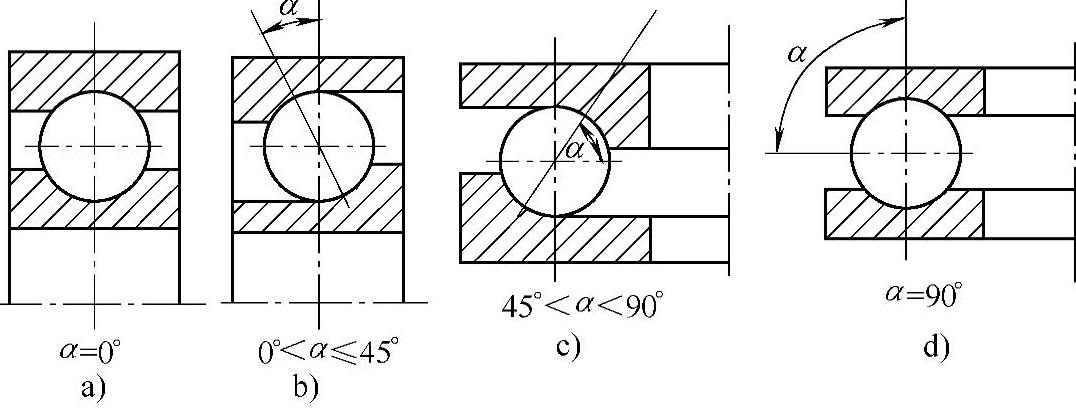

图2-1所示为几类轴承接触角的表示方法。
