推力轴承外形尺寸方案设计

【摘要】:表1-92~表1-94列出了双向推力轴承不同直径系列及尺寸系列的外形尺寸。单向推力轴承外形尺寸延伸规则1)轴承轴圈内径d。2)轴承座圈外径D。表1-95 fD值算得的值:① 如和标准内已有外径尺寸接近,应优先按标准选取;② 如为新的外径尺寸,则按表1-96进行圆整。表1-97 fT值4)轴承最小单向倒角尺寸rsmin。rsmin按GB/T 274—2000表3选取,其数值原则上应接近但不应大于轴承高度T的7%和剖面宽度的7%的两值中较小值。

(1)符号和缩略语

B 中圈厚度

d 单向轴承轴圈内径

D 单向轴承轴圈外径

D1smax 轴圈最大单一外径

d2 双向轴承中圈内径

D2 双向轴承中圈外径

D2smax 中圈最大单一外径

D 座圈外径

d1 座圈内径

d1smin 座圈最小单一内径

T 单向轴承高度

T1 双向轴承高度

rs 轴圈(单向轴承)和座圈底面单向倒角尺寸

rsminrs 的最小单向倒角尺寸

r1s 中圈端面单向倒角尺寸

r1sminr1s 的最小单向倒角尺寸

(2)推力轴承外形尺寸(见图1-43、1-44)

1)单向推力轴承。表1-86~表1-91列出了不同直径系列单向推力轴承的外形尺寸。

2)双向推力轴承。表1-92~表1-94列出了双向推力轴承不同直径系列及尺寸系列的外形尺寸。

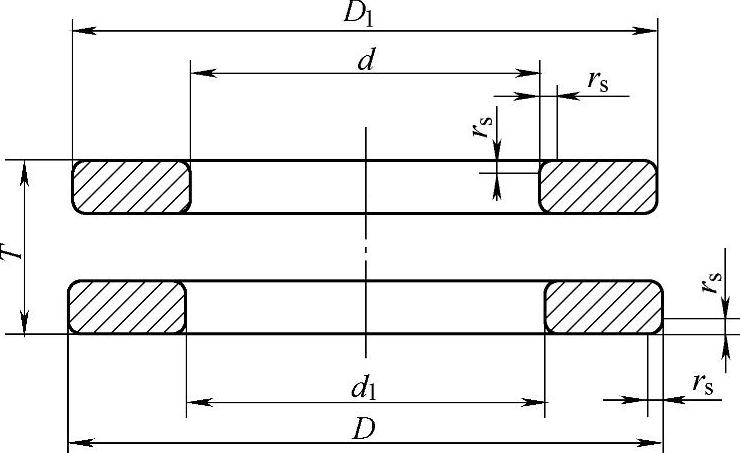

图1 - 43 单向推力轴承


图1 - 44 双向推力轴承

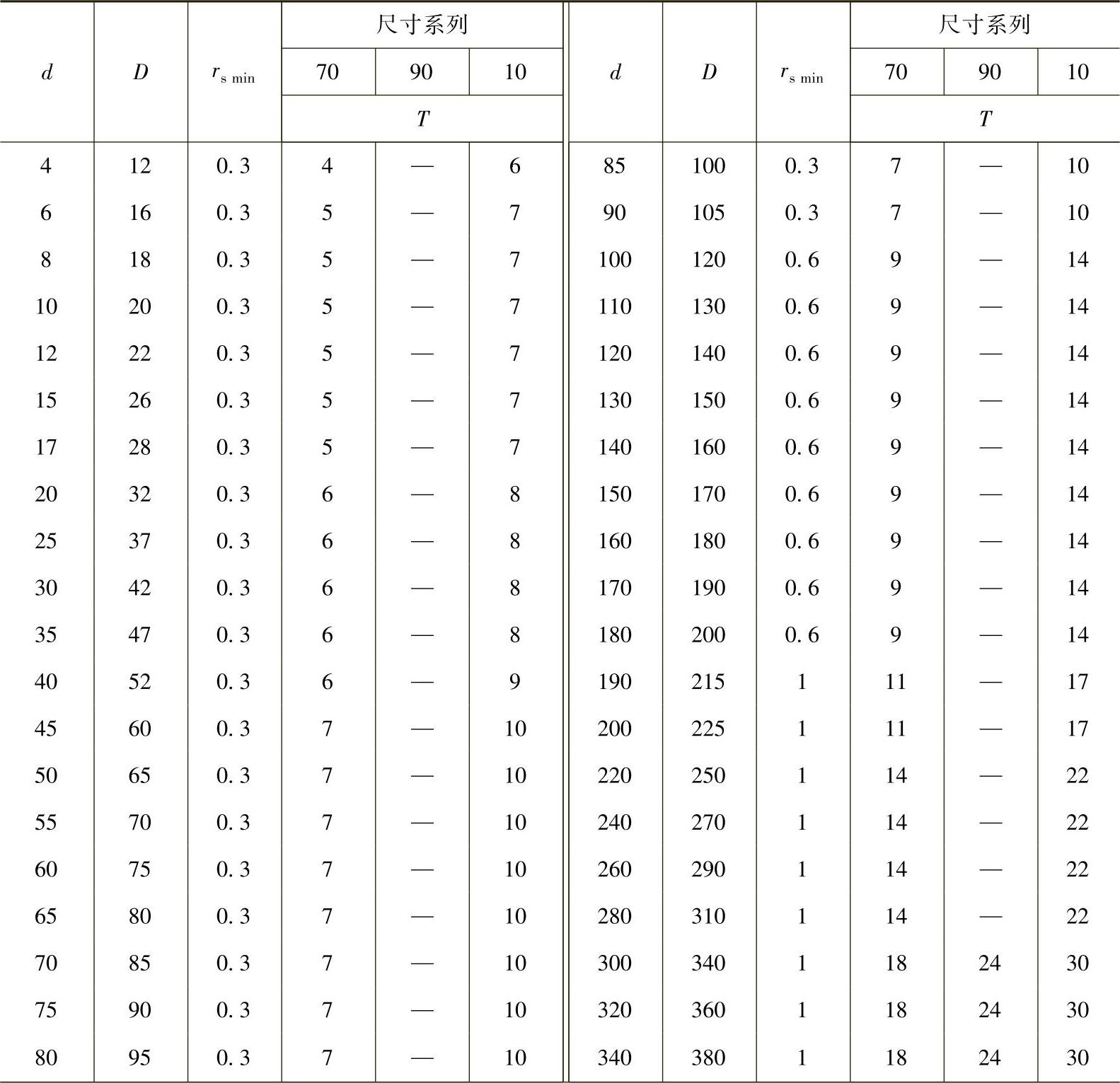

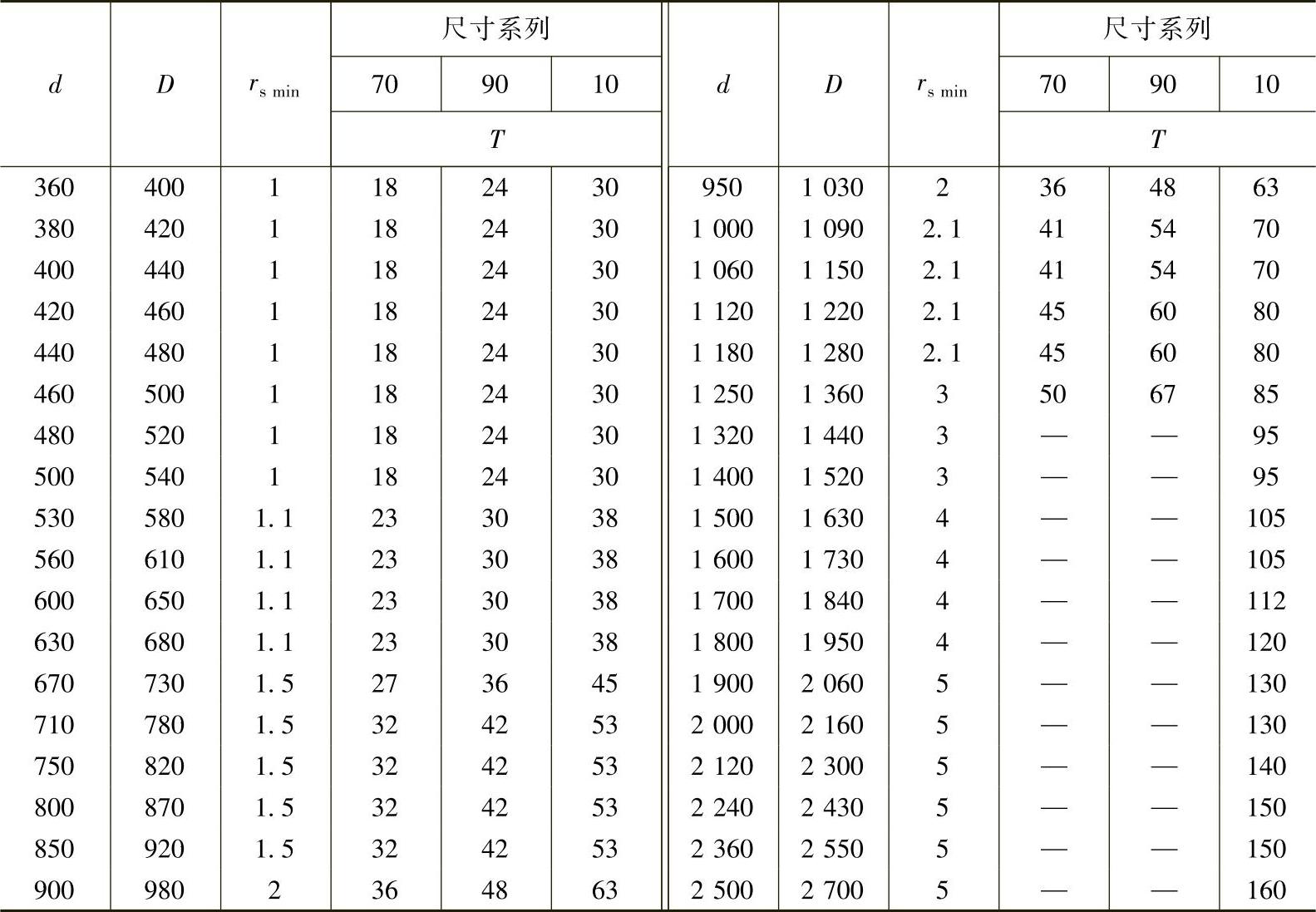

表1-86 单向推力轴承——直径系列0 (单位:mm)


(续)

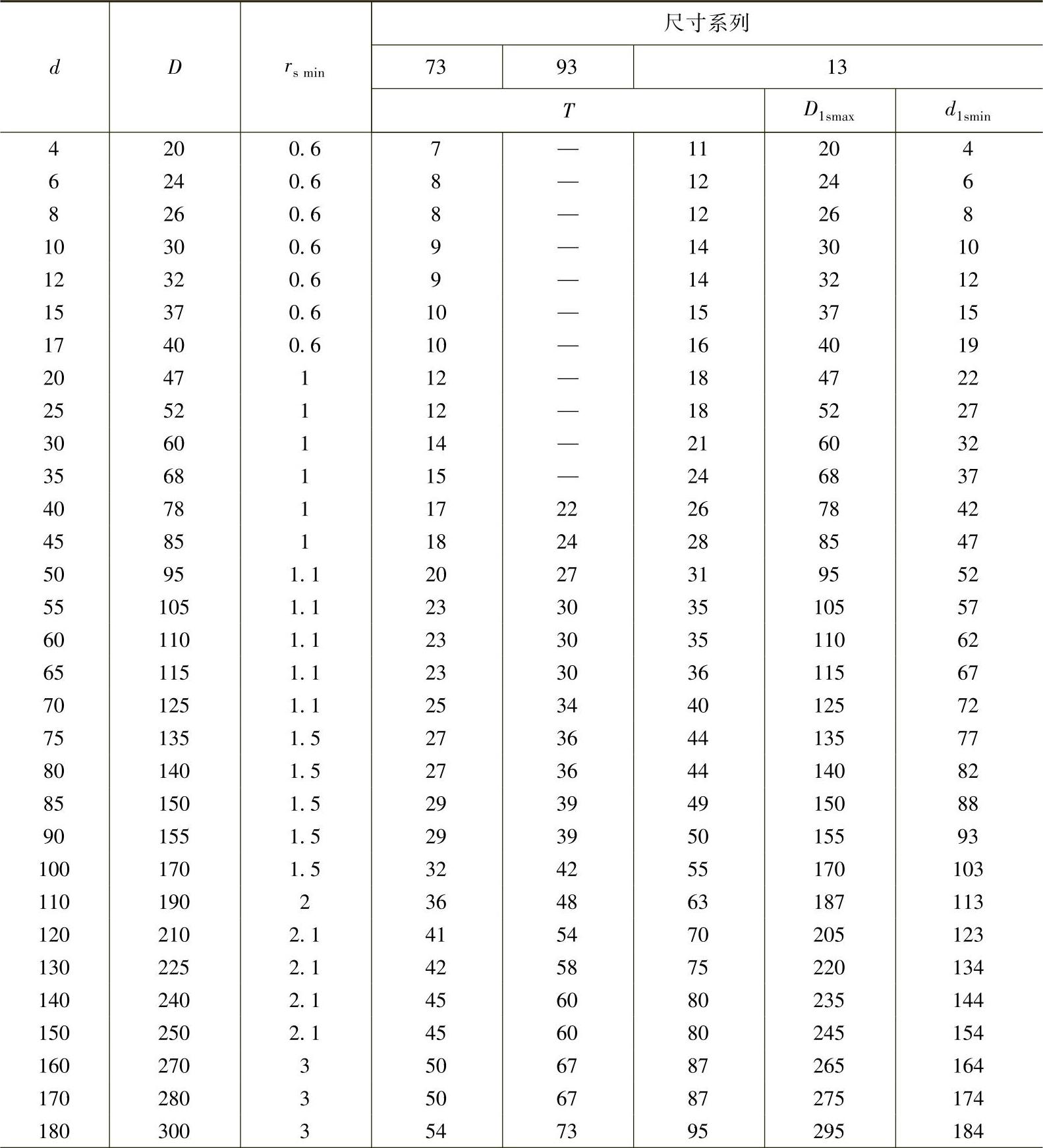

表1-87 单向推力轴承——直径系列1 (单位:mm)


(续)


(续)

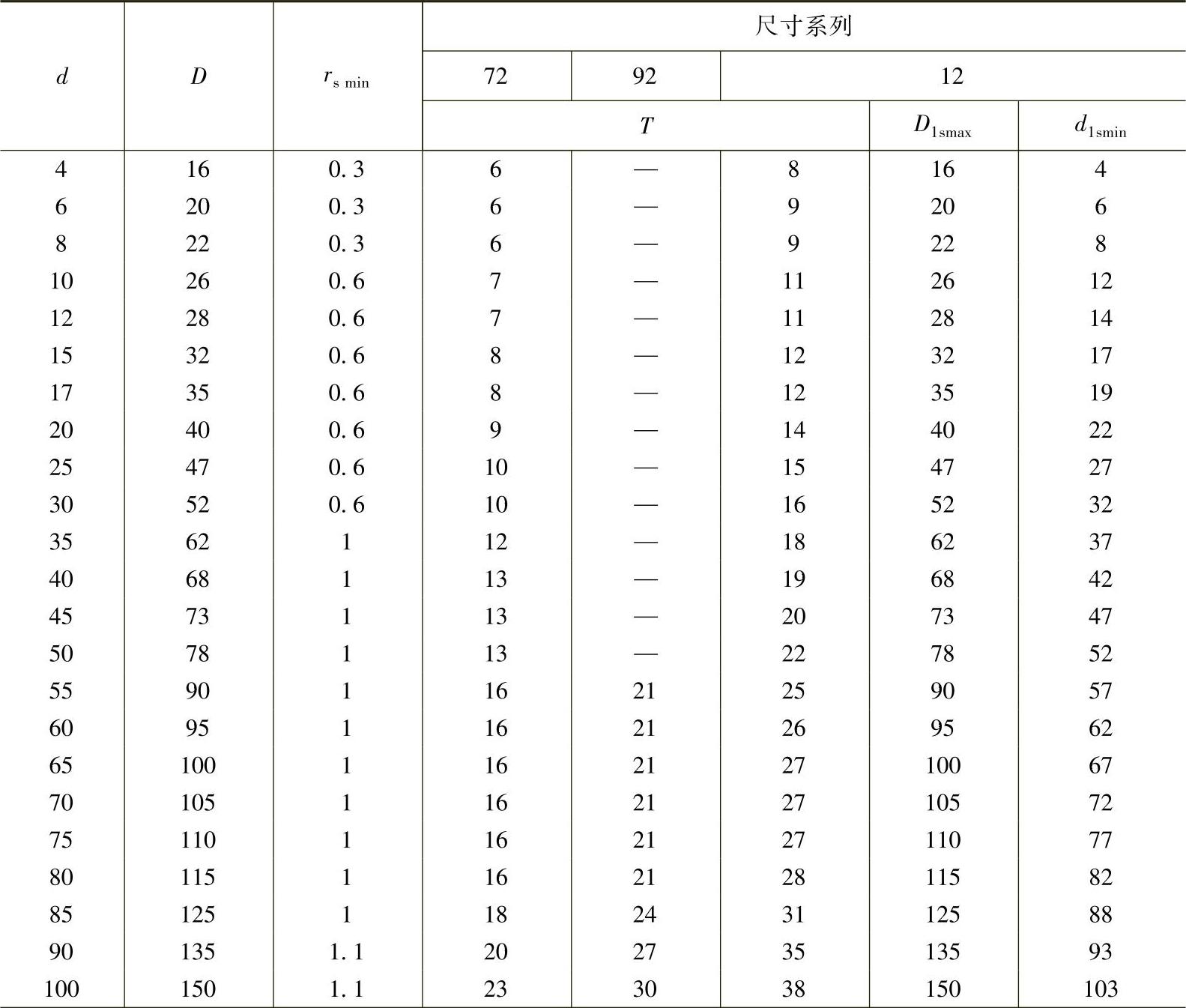

表1-88 单向推力轴承——直径系列2 (单位:mm)


(续)


(续)


表1-89 单向推力轴承——直径系列3 (单位:mm)


(续)

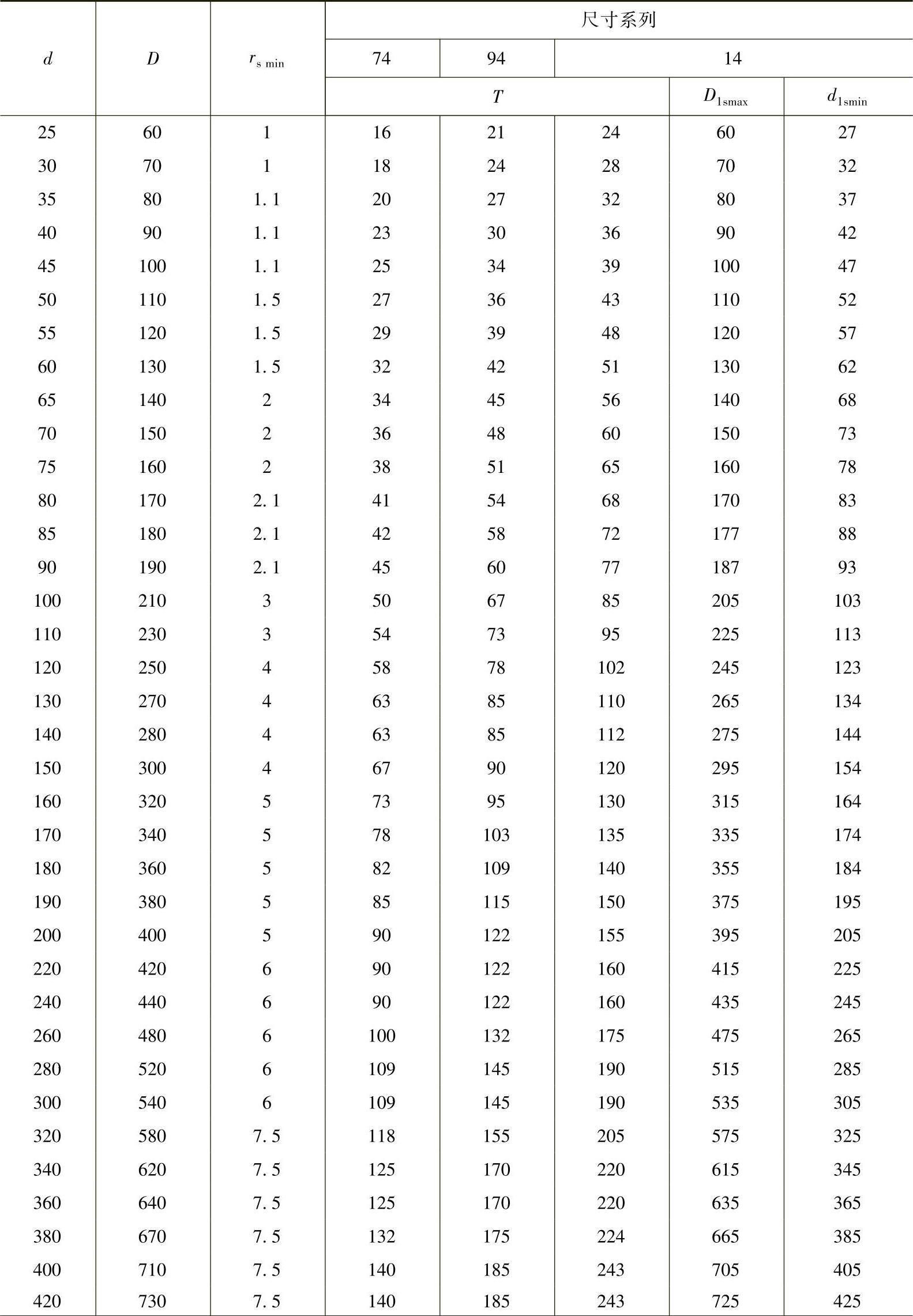

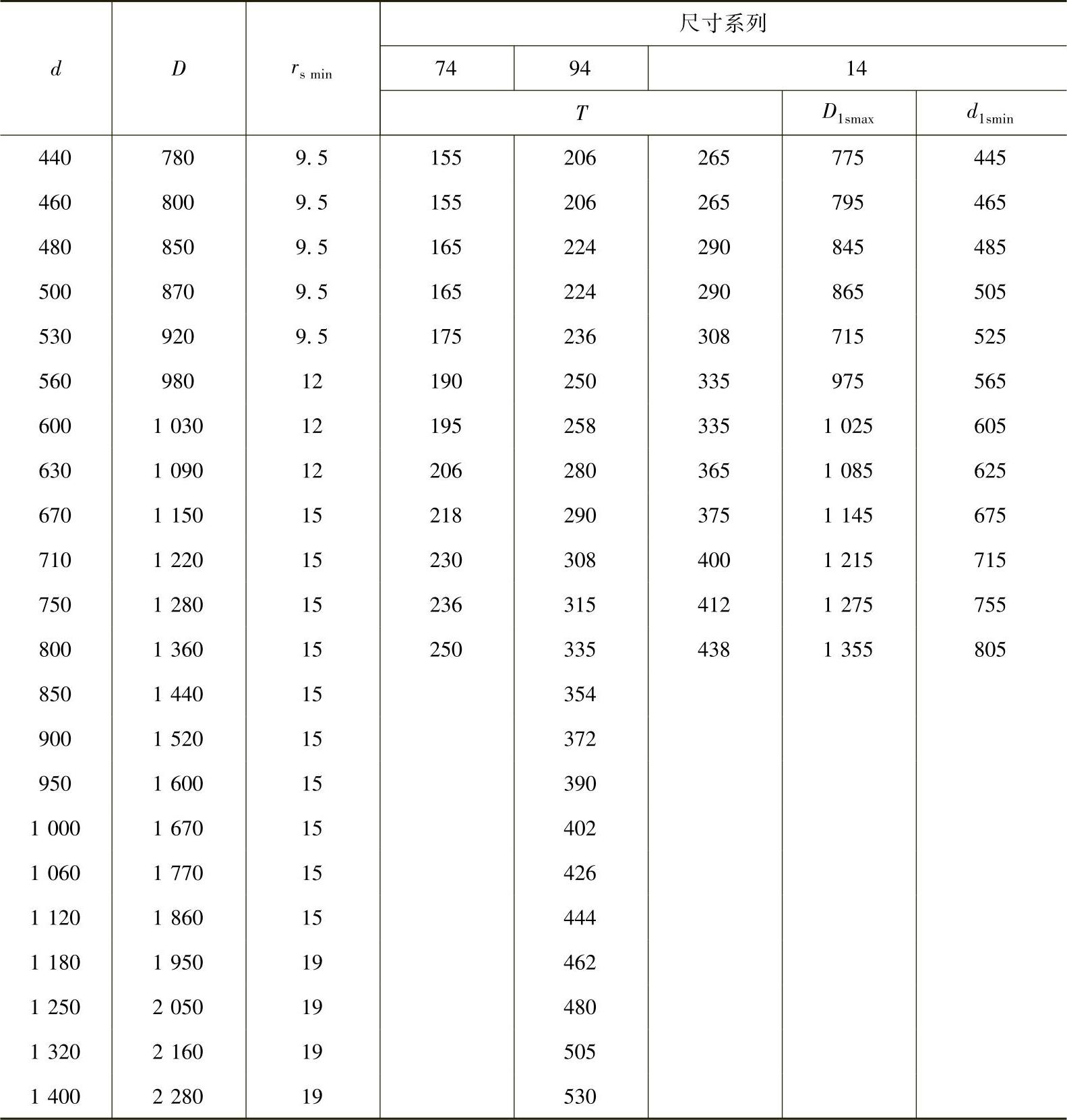

表1-90 单向推力轴承——直径系列4 (单位:mm)


(续)


表1-91 单向推力轴承——直径系列5 (单位:mm)


(续)

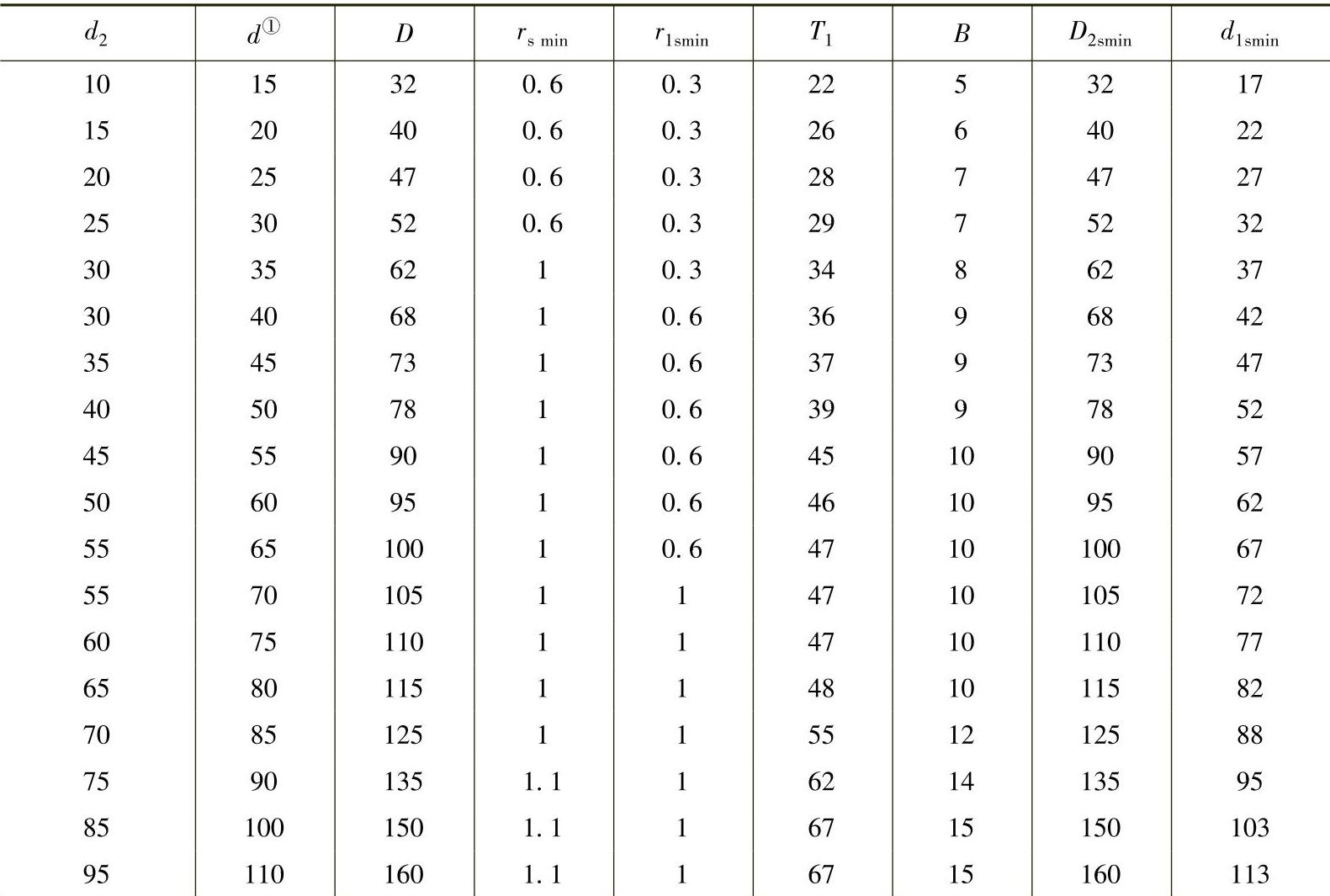

表1-92 双向推力轴承——直径系列2——尺寸系列22 (单位:mm)


(续)


d为表3中单向推力轴承相应直径系列2的轴圈内径。

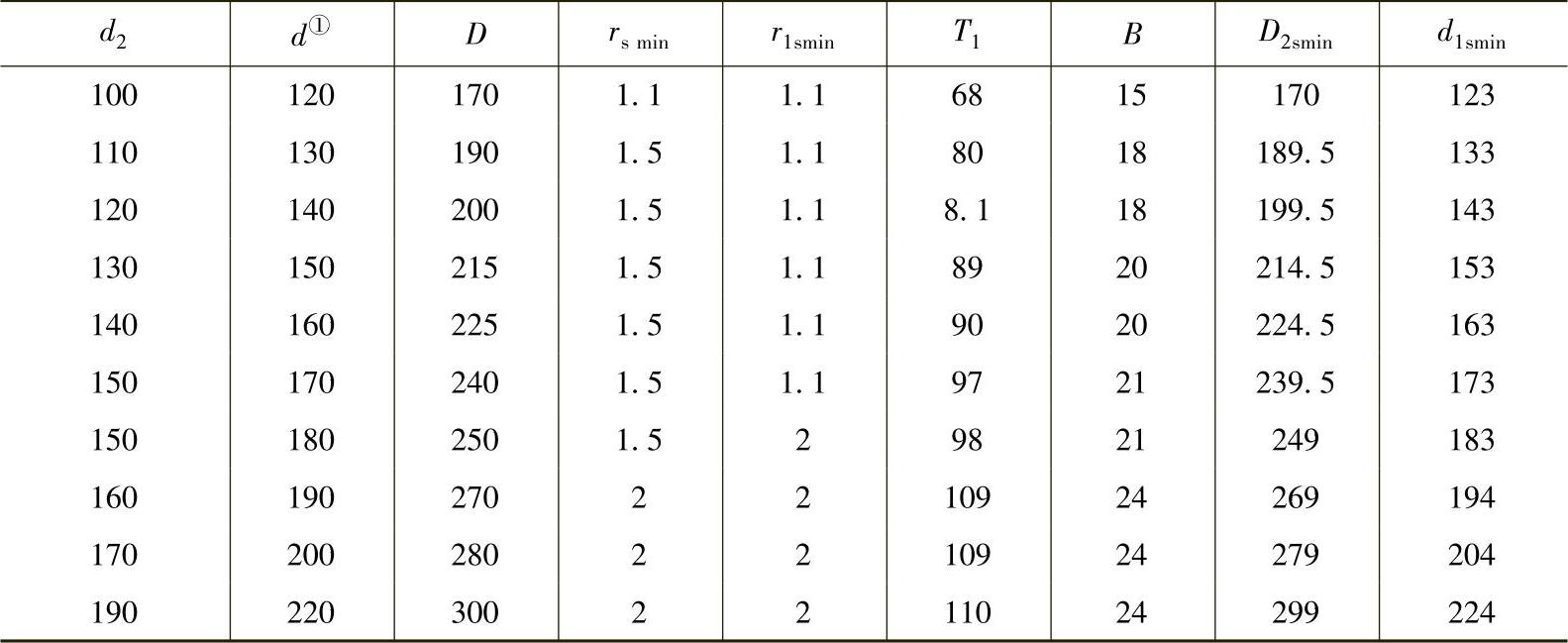

表1-93 双向推力轴承——直径系列3——尺寸系列23 (单位:mm)


d为表1-90中单向推力轴承相应直径系列3的轴圈内径。

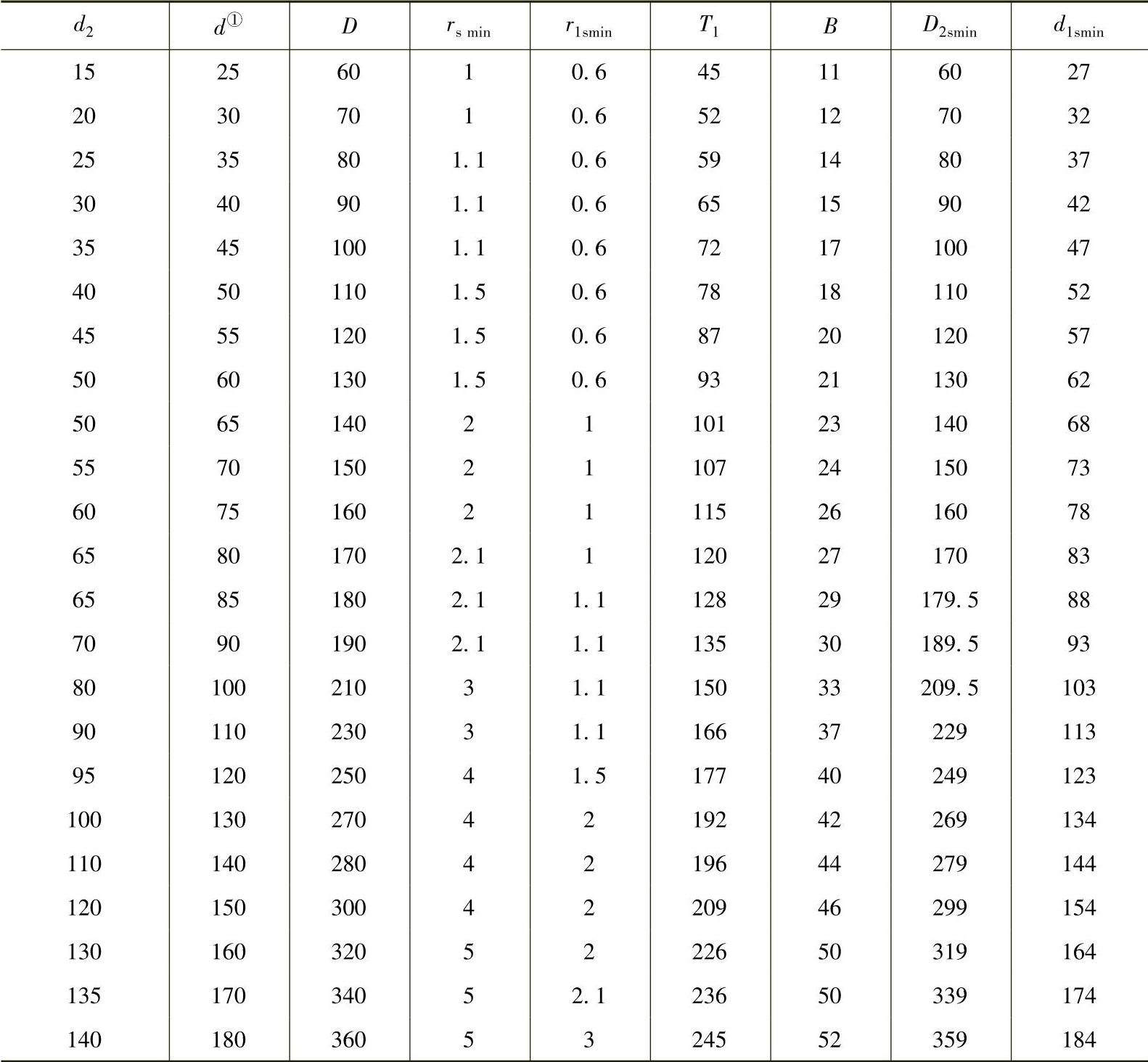

表1-94 双向推力轴承——直径系列4——尺寸系列24


d为表1-91中单向推力轴承相应直径系列4的轴圈内径。

(3)单向推力轴承外形尺寸延伸规则

1)轴承轴圈内径dd大于500mm时,按GB/T321—2005中R40系列优先数选择。

2)轴承座圈外径DD按下式计算:

D=d+fDd0.8

式中系数fD按表1-95选取。

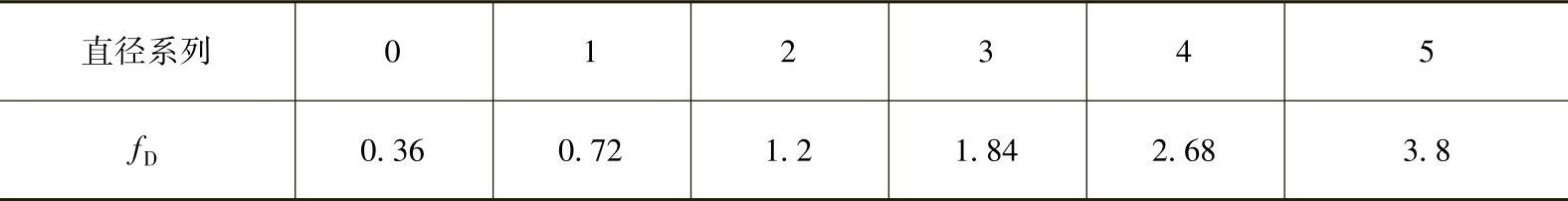

表1-95 fD


算得的值:

① 如和标准内已有外径尺寸接近,应优先按标准选取;

② 如为新的外径尺寸,则按表1-96进行圆整。

表1-96 D的圆整


3)轴承高度TT按下式计算:


式中系数fT按表1-97选取。算得的值按表1-98进行圆整。

表1-97 fT


4)轴承最小单向倒角尺寸rsminrsmin按GB/T 274—2000表3选取,其数值原则上应接近但不应大于轴承高度T的7%和剖面宽度978-7-111-44275-2-Chapter01-303.jpg的7%的两值中较小值。
