向心轴承外形尺寸的整体方案设计

【摘要】:大于500mm的内径d应从GB/T 321的40优先数系列中选取。表1-82 fD值总方案中已有的外径尺寸应优先采用。表1-84 fB值新的轴承宽度尺寸应从GB 321R80优先数系列中选取,并按表1-85进行圆整。表1-85 B的圆整 4)最小单一倒角尺寸rsmin。

(1)向心轴承外形尺寸符号和缩略语

B:轴承宽度

D:外径

d:内径

r:倒角尺寸

rsmin:最小单一倒角尺寸

(2)向心轴承外形尺寸(见图1-42)

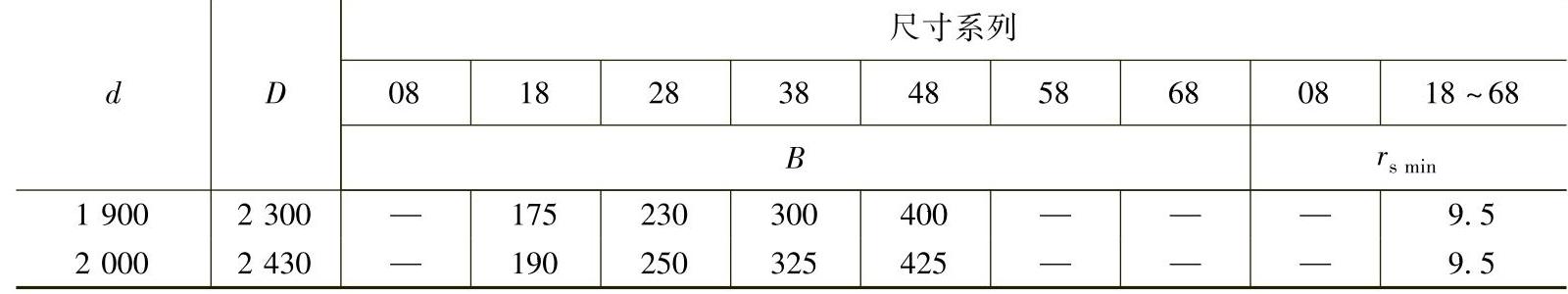

表1-74~表1-81列出了不同直径系列向心轴承的外形尺寸。

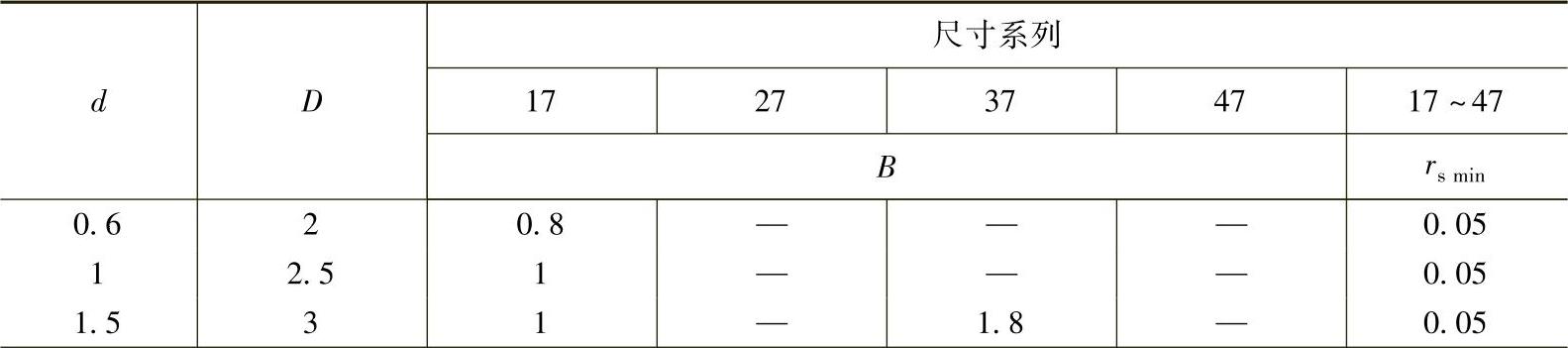

表1-74 直径系列7 (单位:mm)


(续)

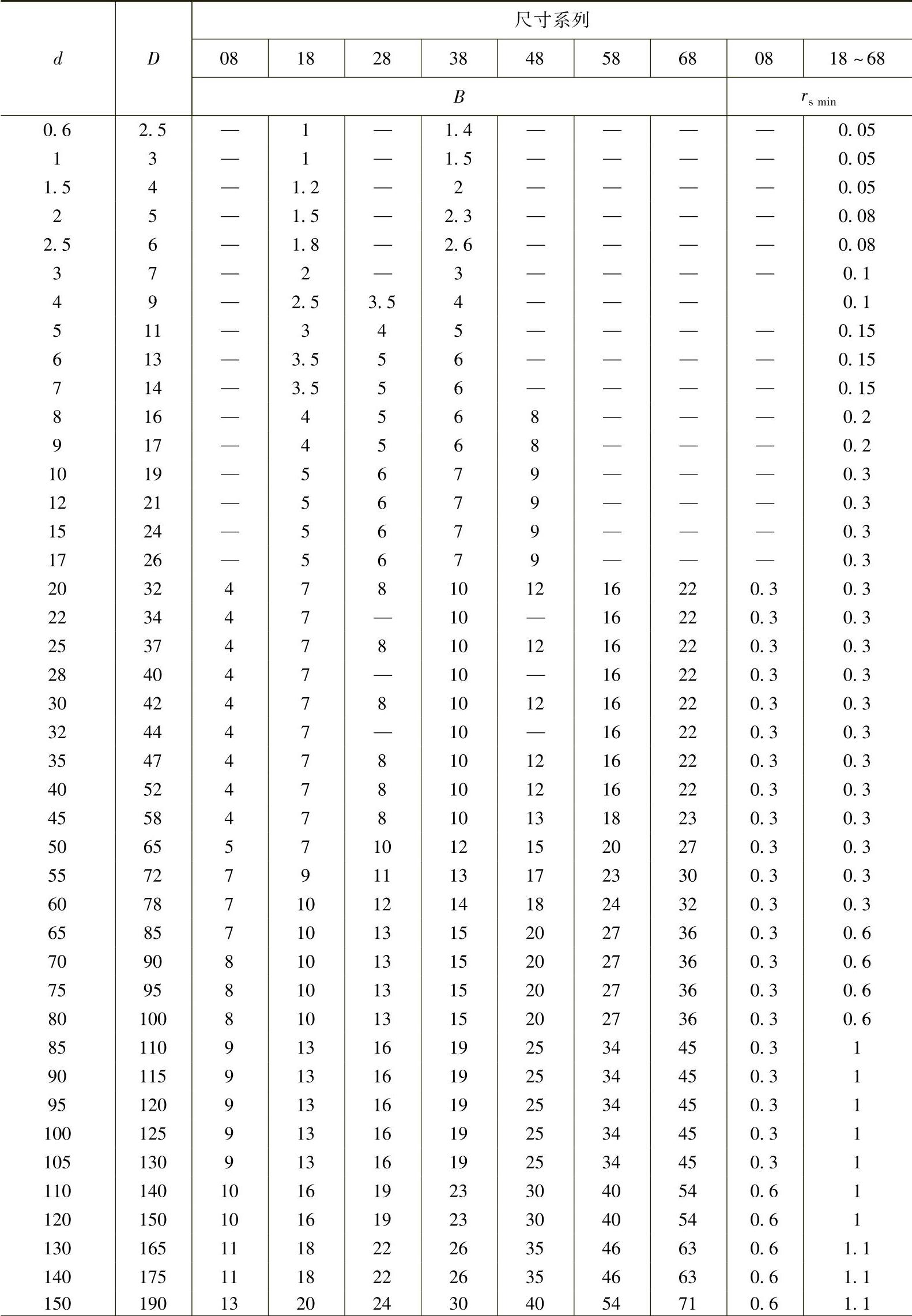

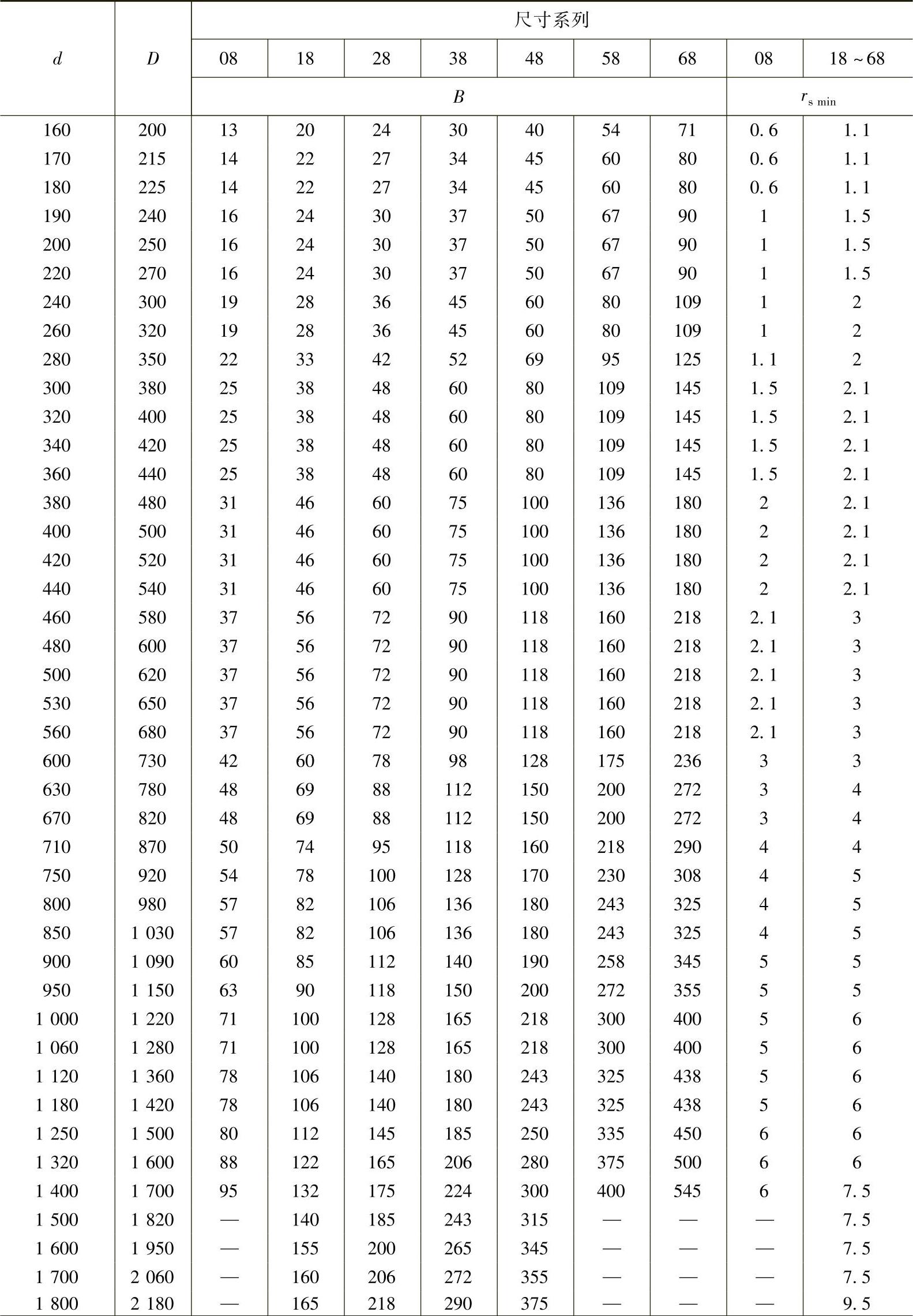

表1-75 直径系列8 (单位:mm)


(续)


(续)

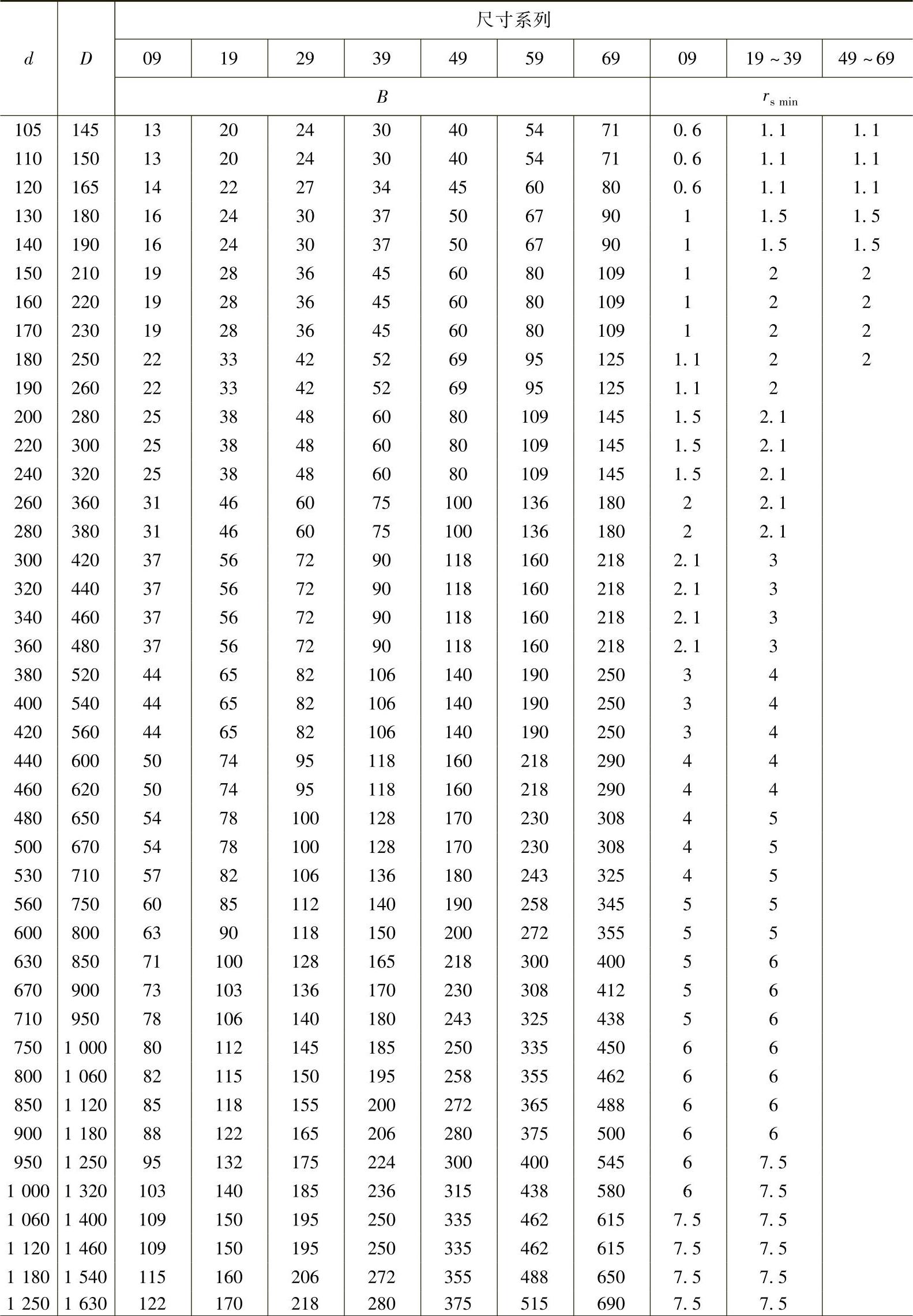

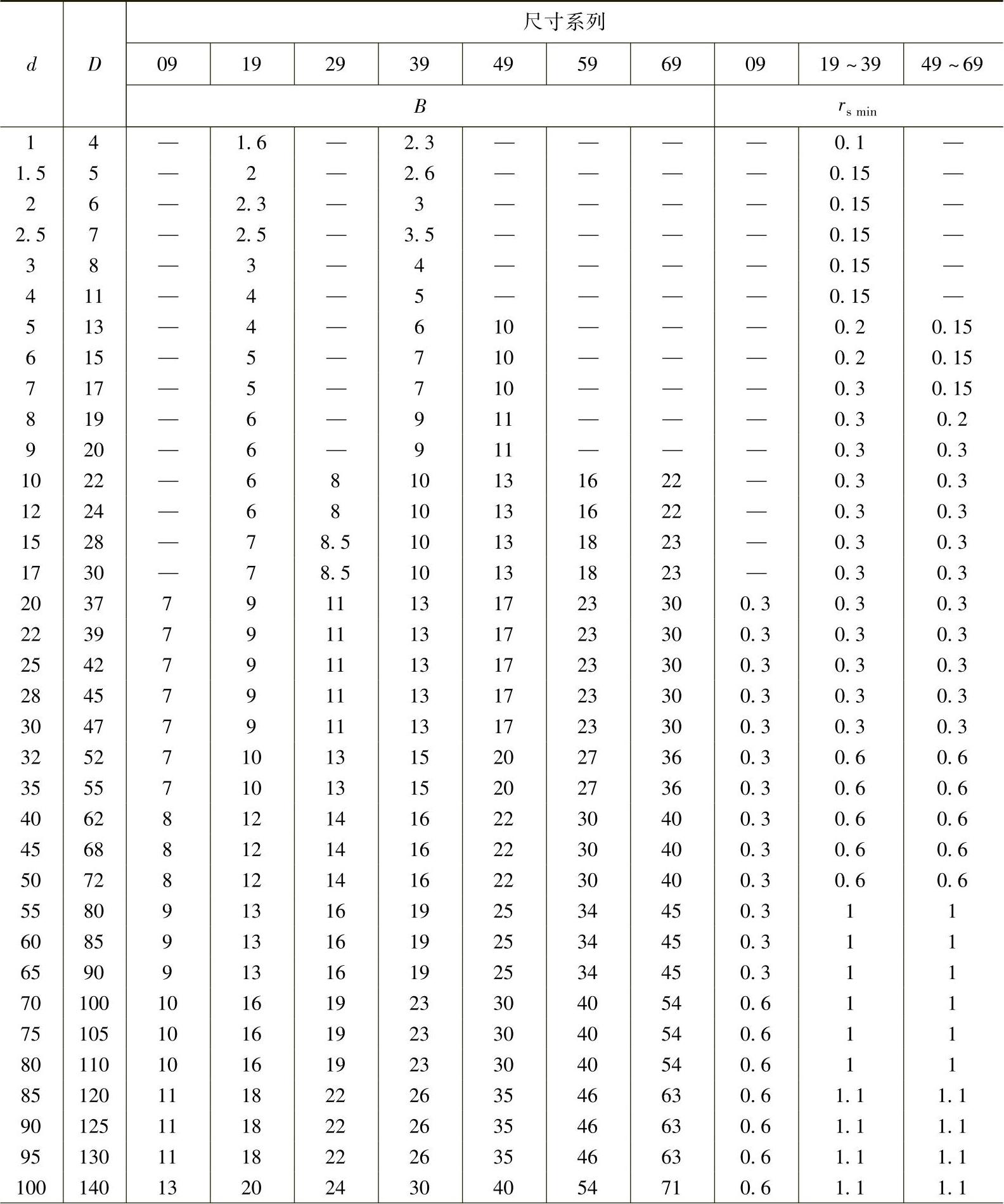

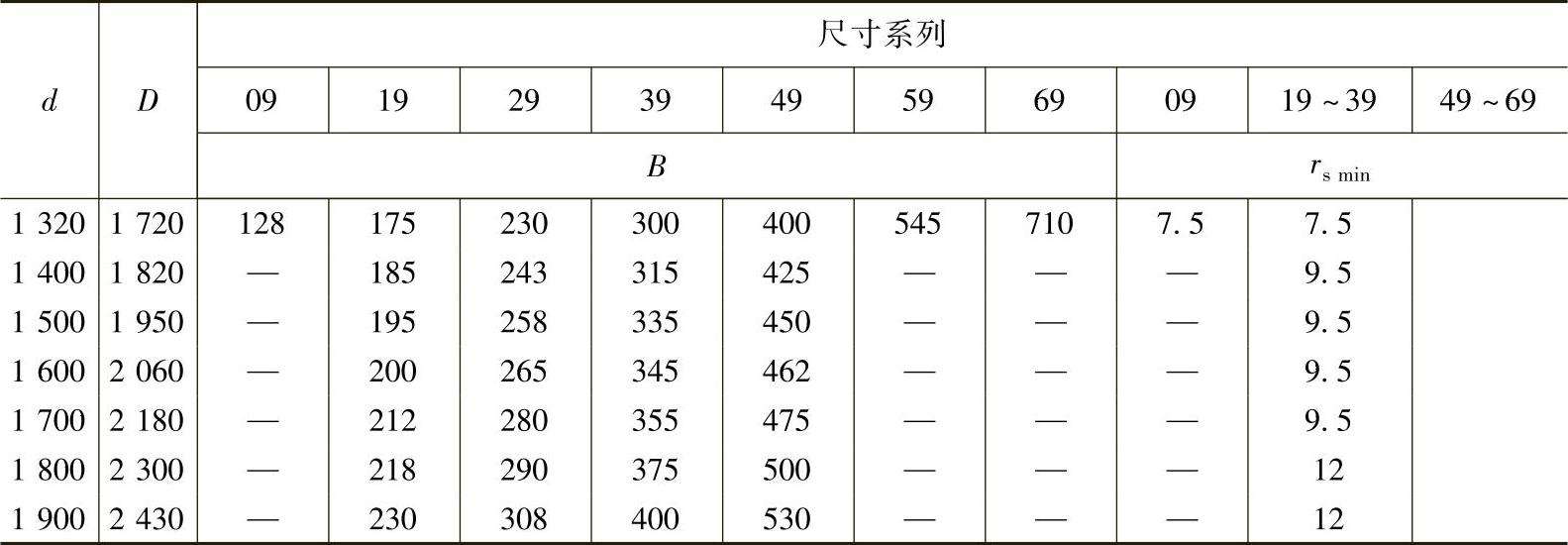

表1-76 直径系列9 (单位:mm)


(续)


(续)

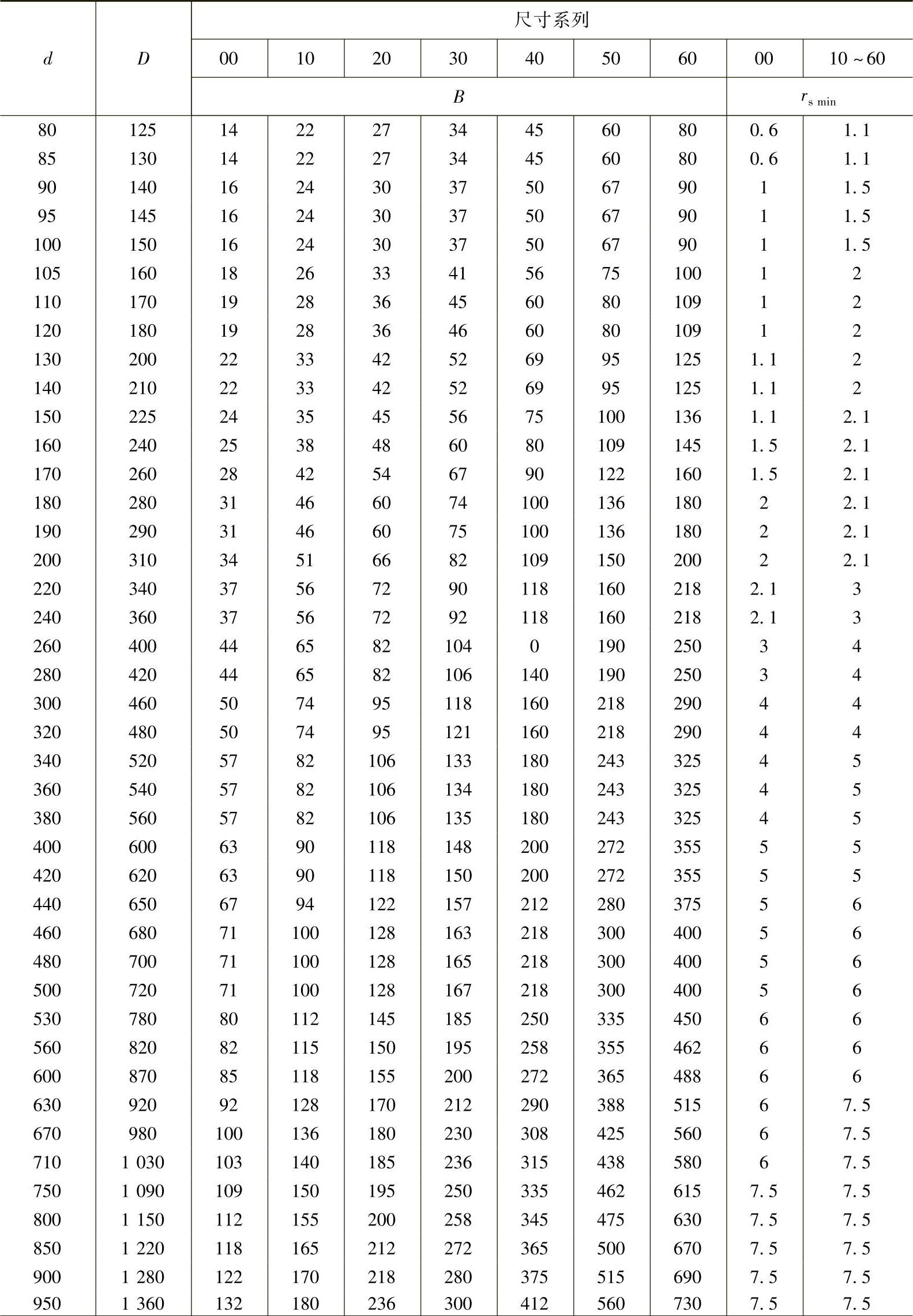

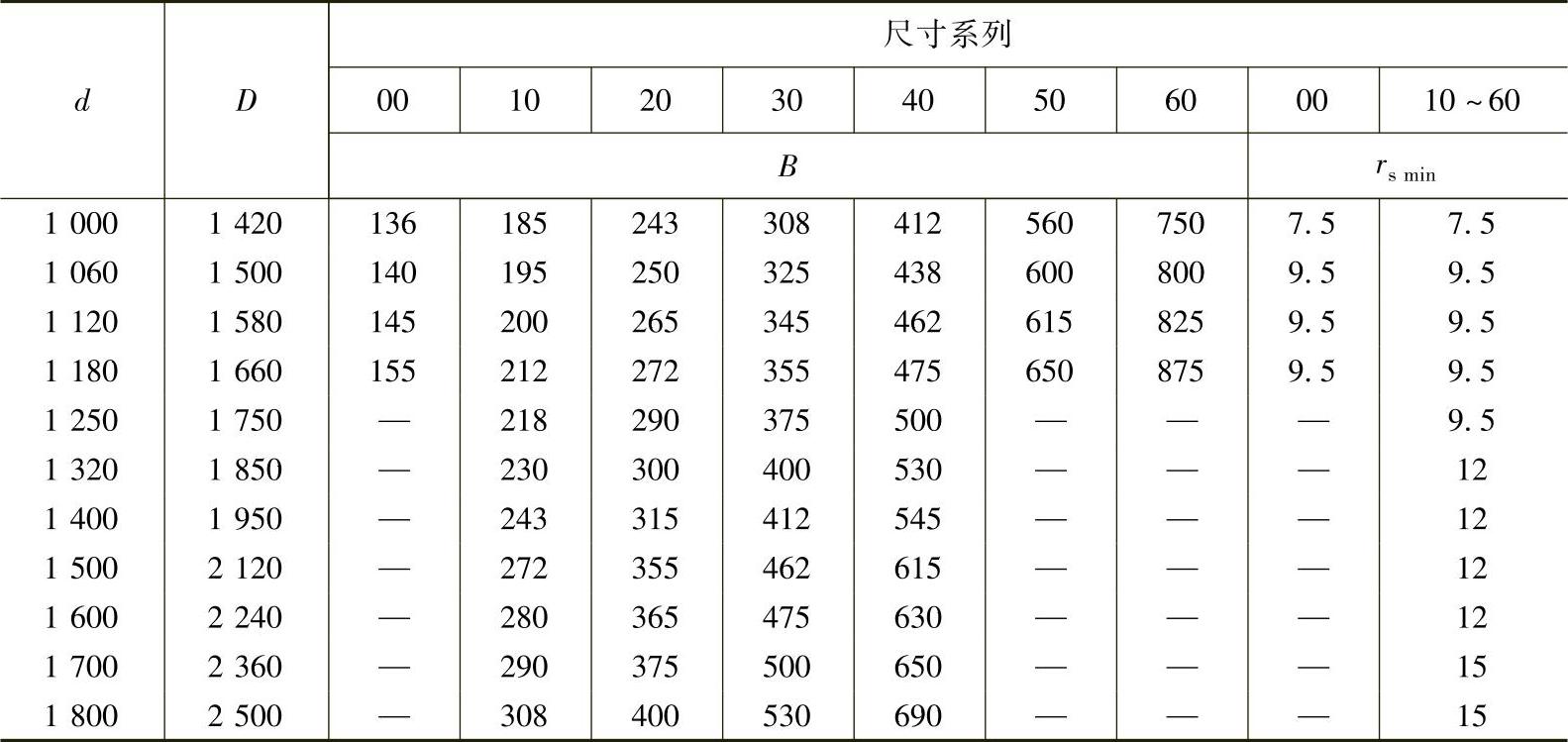

表1-77 直径系列0 (单位:mm)


(续)


(续)

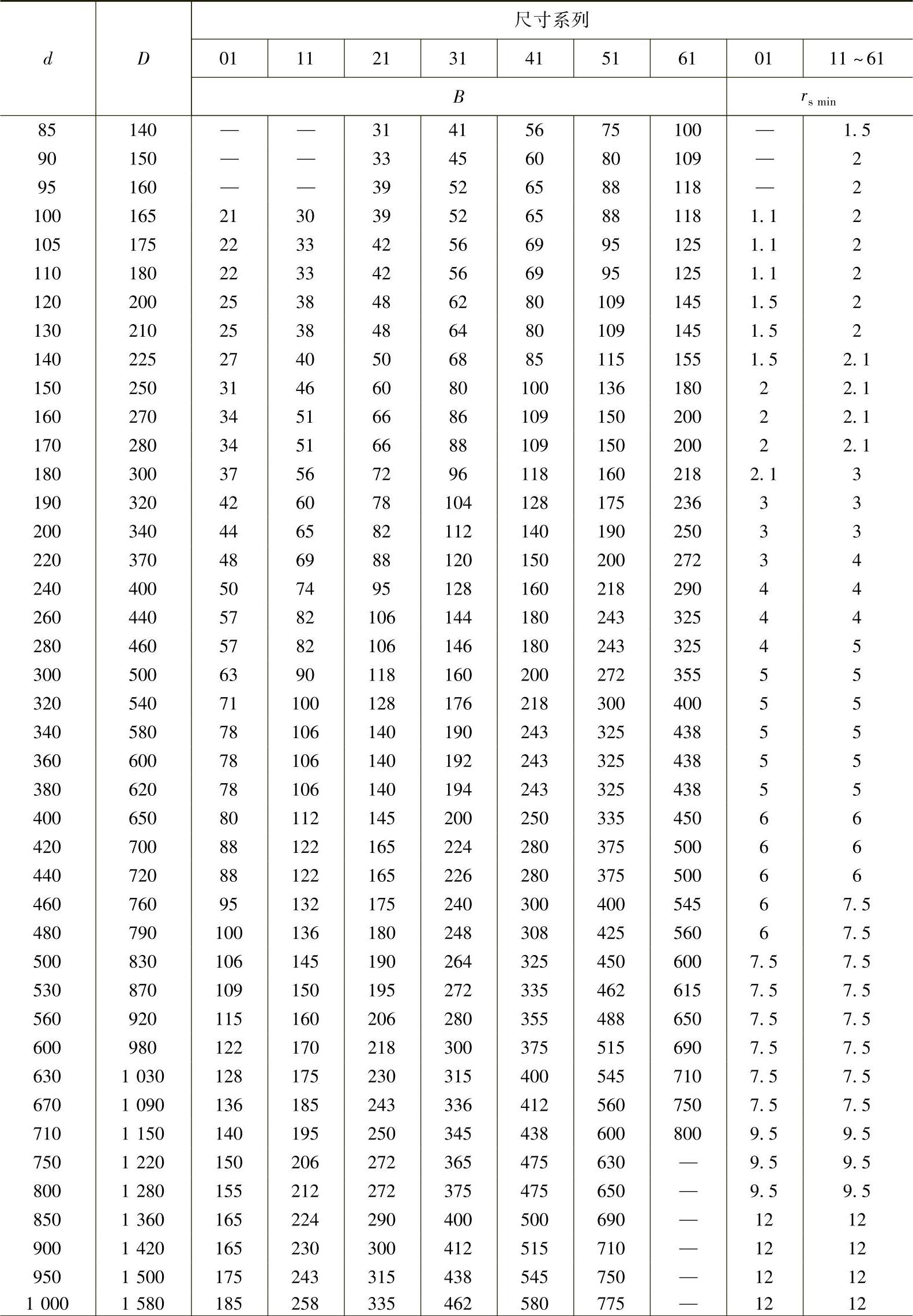

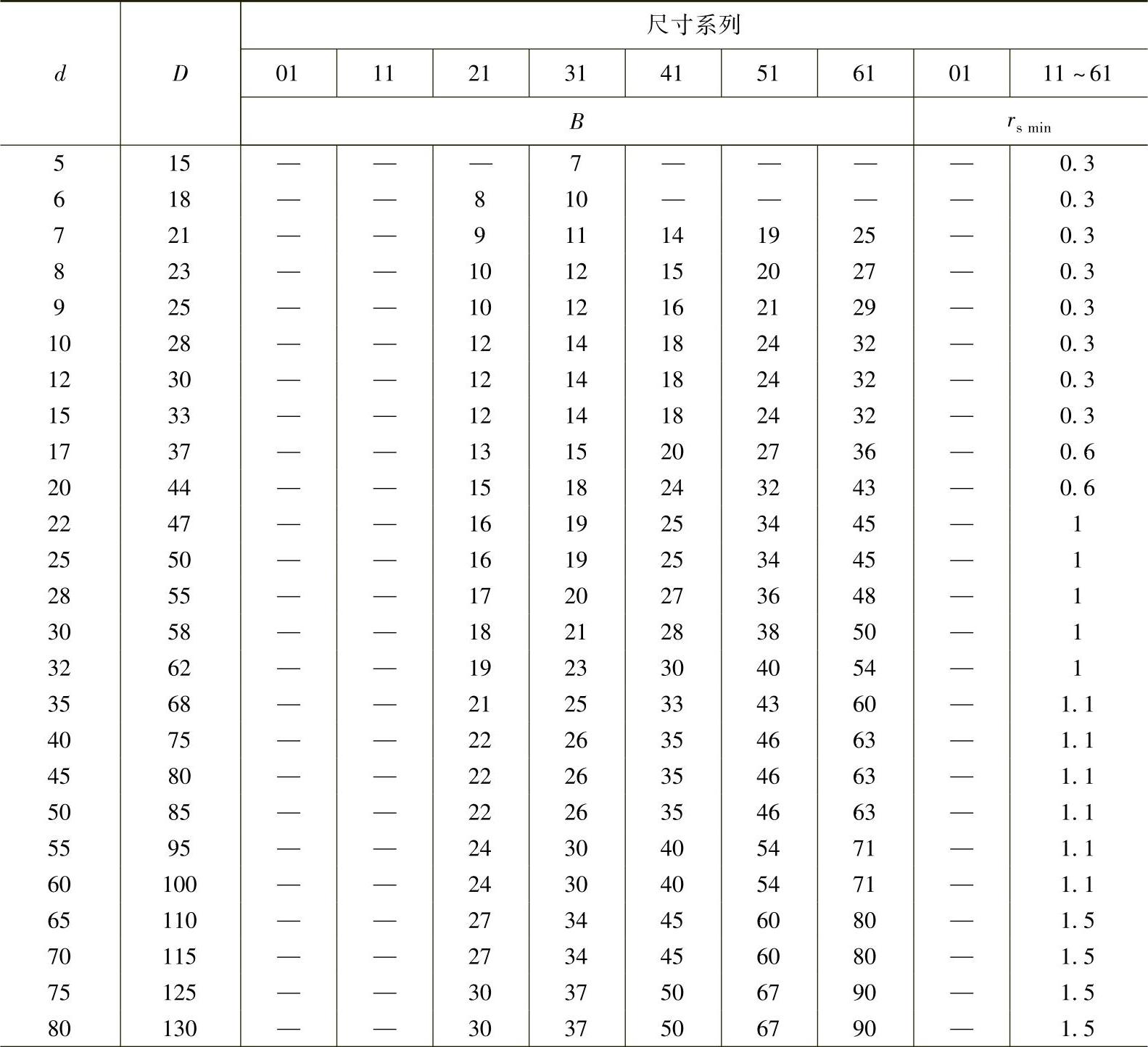

表1-78 直径系列1 (单位:mm)

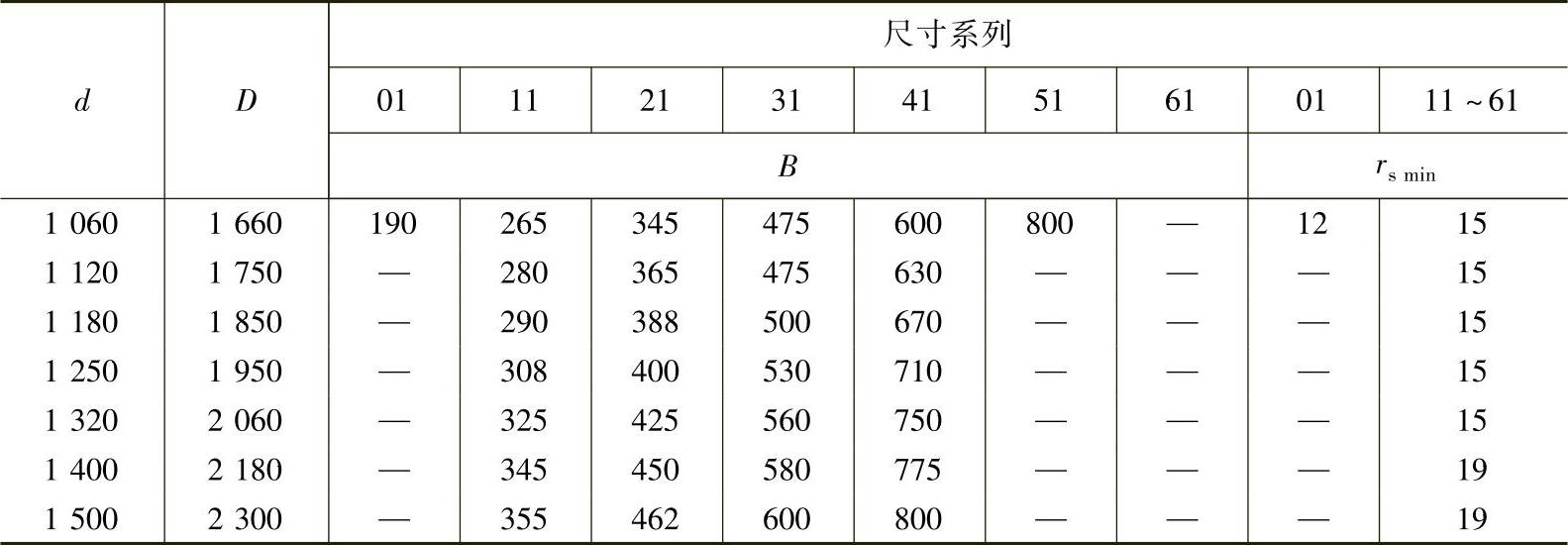

(续)


(续)

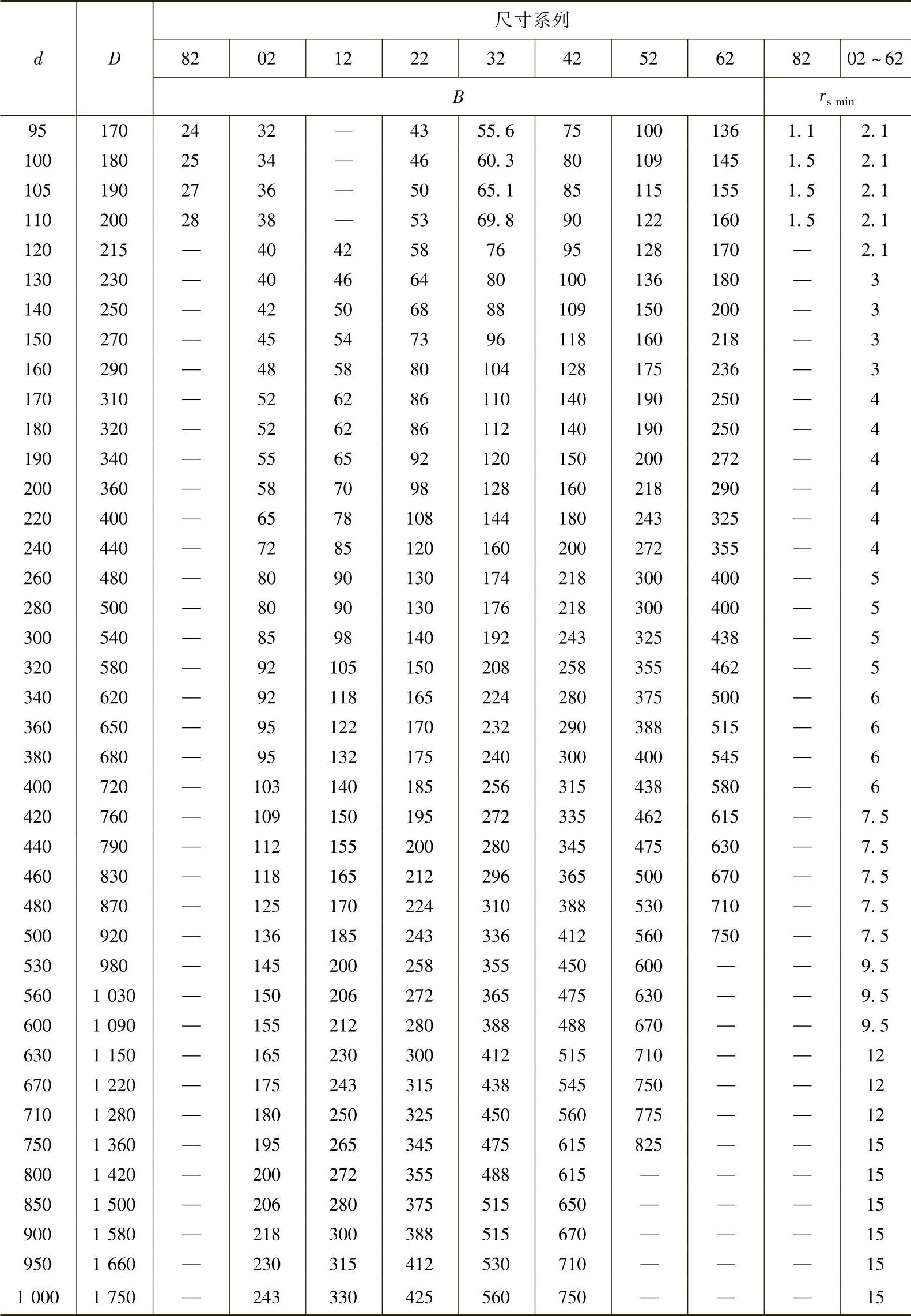

表1-79 直径系列2 (单位:mm)


(续)


表1-80 直径系列3 (单位:mm)


(续)

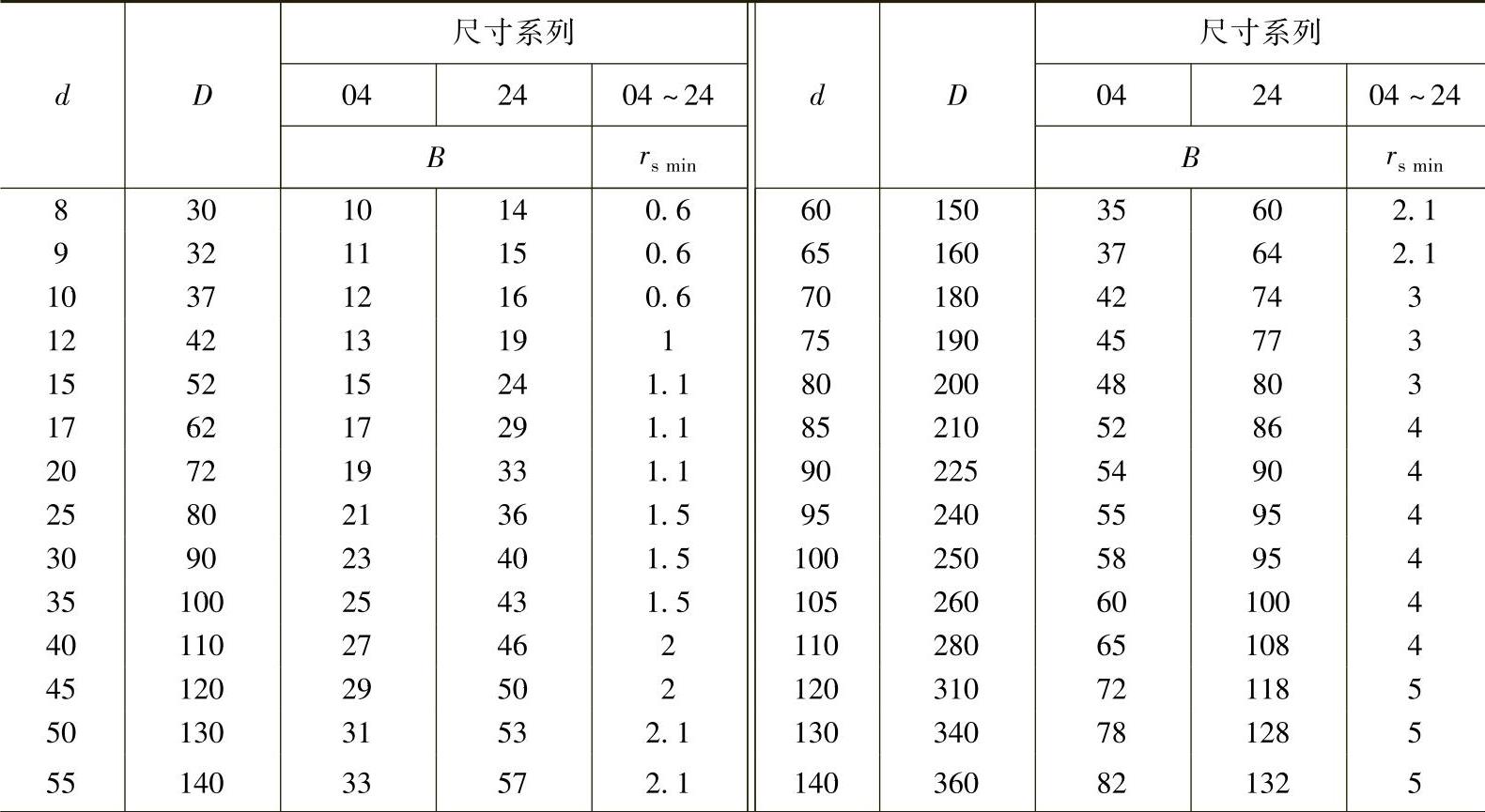

表1-81 直径系列4 (单位:mm)


(续)


(3)总方案延伸的一般规则

1)内径d。大于500mm的内径d应从GB/T 321的40优先数系列中选取。

2)外径D。外径D按下式计算:

D=d+fDd0.9

系数fD值列于表1-82中。

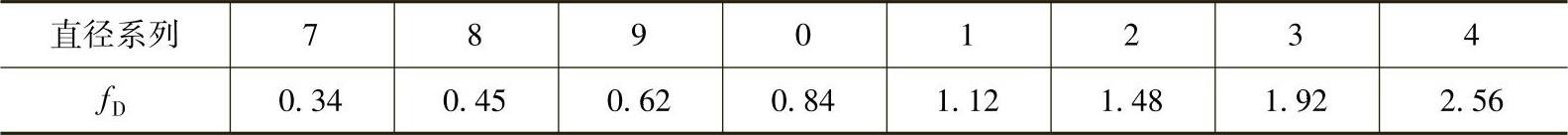

表1-82 fD


总方案中已有的外径尺寸应优先采用。

新的外径尺寸,应按表1-83进行圆整。

3)轴承宽度B。轴承宽度B(mm)按下式计算:

B=0.5fBD-d

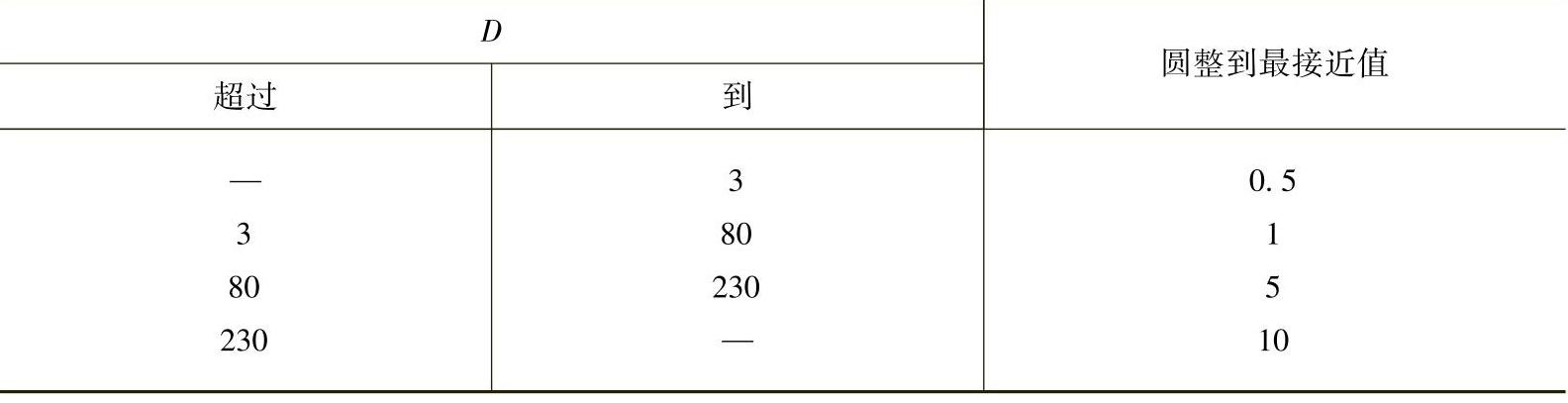

表1-83 D的圆整 (单位:mm)


系数fB值如表1-84所示。

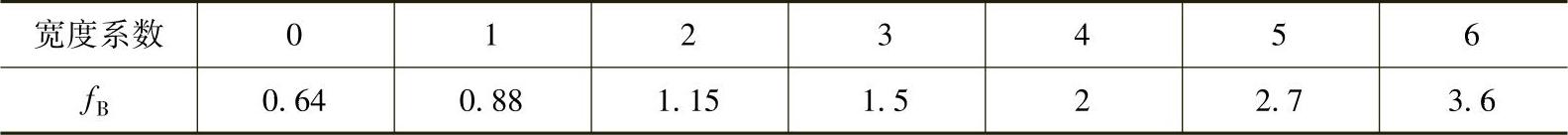

表1-84 fB


新的轴承宽度尺寸应从GB 321R80优先数系列中选取,并按表1-85进行圆整。

表1-85 B的圆整 (单位:mm)


4)最小单一倒角尺寸rsmin。最小单一倒角尺寸rsmin应从GB/T 274—2000的表1中选取。原则上,其值接近于但不得大于宽度B的7%和截面高度(D-d/2的7%两值中的较小者。
