非标准轴承代号编制方法的规范化简化

【摘要】:表1-47 非标准轴承尺寸系列代号方法(一)ii)非标准内径、外径、宽(高)度,尺寸无法采用对照标准尺寸或按GB/T273.2、GB/T273.3规定的外形尺寸延伸规则时,用不定系列表示,如表1-48所示。表1-49 非标准轴承内径代号方法示例:66/6.4—深沟球轴承,不定系列,内径6.4mm。

3.4.1 代号的构成

非标准轴承的代号由基本代号和前置、后置代号构成。

(1)基本代号 非标准轴承的基本代号由类型代号和表示轴承基本尺寸的尺寸表示两部分组成。

1)类型代号。非标准轴承的类型代号与标准轴承一样,如表1-23所示。

2)尺寸表示。尺寸表示按GB272的规定有两种方法。

①用尺寸系列代号和内径代号表示的非标准轴承

a.尺寸系列。尺寸系列代号表示有两种方法。

i)非标准外径或宽(高)度尺寸用对照标准尺寸的方法或按GB/T273.2、GB/T273.3规定的外形尺寸延伸的规则,取最接近的直径系列或宽(高)度系列,并在基本代号后加字母表示,如表1-47所示。

表1-47 非标准轴承尺寸系列代号方法(一)


ii)非标准内径、外径、宽(高)度,尺寸无法采用对照标准尺寸或按GB/T273.2、GB/T273.3规定的外形尺寸延伸规则时,用不定系列表示,如表1-48所示。

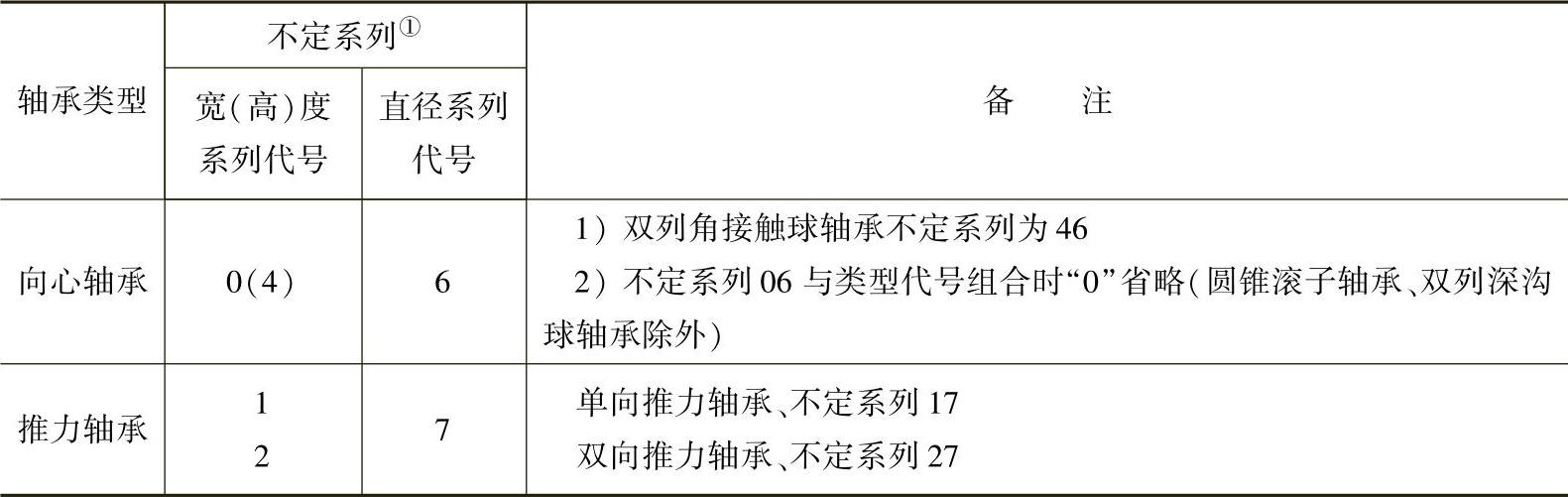

表1-48 非标准轴承尺寸系列代号方法(二)


① 轴承外径、宽(高)度尺寸为非标准,轴承的直径系列和宽(高)度系列无法确定的尺寸系列为不定系列。

b.内径。内径表示法如表1-49所示。

表1-49 非标准轴承内径代号方法


示例:66/6.4—深沟球轴承,不定系列,内径6.4mm。

61700X1—深沟球轴承,外径非标准,接近直径系列7。

62/14.5—深沟球轴承,尺寸系列02,内径14.5mm。

52706—双向推力球轴承,不定系列,内径30mm。

②用表征配合安装特征尺寸表示的非标准轴承。轴承的尺寸表示为:“/内径×外径×宽度实际尺寸的毫米数”

示例:K/13×17×13滚针和保持器组件,Fw=13,D=17,B=13

同一类型外形尺寸差异不大的几个非标准轴承代号相同时,在其代号后用符号“-”加顺序号1、2、3…加以区别。


(2)前置代号 前置代号与标准轴承一致,如表1-29所示。

(3)后置代号 后置代号与标准轴承一致,如表1-30至表1-38所示。

3.4.2 其他表示法

1)订户对轴承代号有特殊要求时,可与制造厂协商决定。

2)特殊结构非标准尺寸轴承及不能用上述规定的轴承的代号方法可按制造厂主管部门规定,但须加前置代号,以资区别。
