调心滚子轴承与推力调心滚子轴承介绍

2023-06-26 理论教育版权反馈

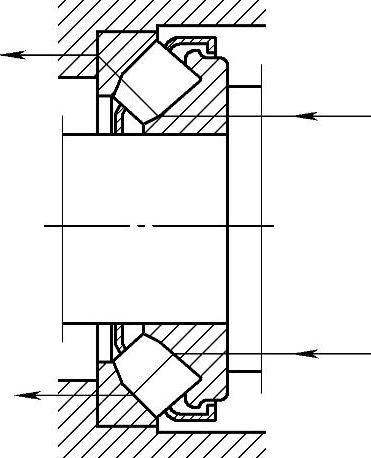

【摘要】：调心滚子轴承能承受双向轴向载荷，同时也能承受较大的径向载荷。调心滚子轴承内圈有直孔的和锥孔的两种形式。带紧定套的调心滚子轴承，借助于锥孔和紧定套还可调整轴承的径向游隙。调心滚子轴承具有自动调心的功能，自动调整因安装条件不良造成的角度偏差的影响，调心滚子轴承对角度偏差的适应性能随轴承宽度系列、直径系列变化而变化。图1-34 振动筛用调心滚子轴承a）轴承内径d﹤75mm b）轴承内径d≥75mm图1-35 推力调心滚子轴承

（1）调心滚子轴承（21200、22200、23200、…型）调心滚子轴承由一个双滚道的内圈、两列球面滚子、保持器和一个大球面的外圈组成。调心滚子轴承能够自动调心，如图1-31所示。调心滚子轴承能承受双向轴向载荷，同时也能承受较大的径向载荷。调心滚子轴承内圈有直孔的和锥孔的两种形式。内圈为锥孔的调心滚子轴承，可装在紧定套或退卸套上，如图1-32所示，以便在光轴或阶梯轴上任何位置安装。带紧定套的调心滚子轴承，借助于锥孔和紧定套还可调整轴承的径向游隙。

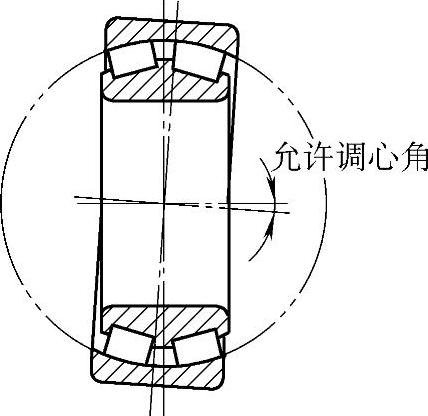

图1-31 调心滚子轴承

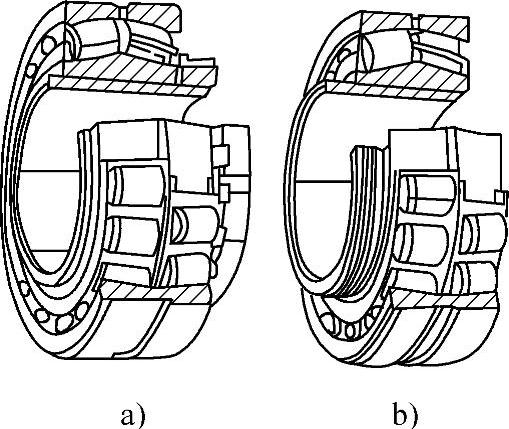

图1-32 带紧定套和退卸套的调心滚子轴承

a）带紧定套 b）带退卸套

调心滚子轴承有以下几种结构形式：

1）C、CC、EC型。这类轴承（见图1-33a）有两列对称球面滚子，内圈无挡边，有中挡圈，并带两个钢质冲压保持器。中挡圈由内圈滚道引导旋转。EC型有加强型对称球面滚子，有比较高的承载能力。CC型轴承的滚子和滚道经过优化加工，有助于滚子引导，减少摩擦发热。

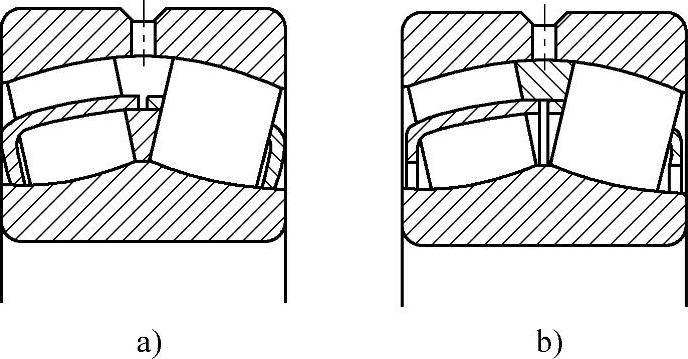

2）CA、CAC、ECA型。这类轴承有两列对称球面滚子，内圈有两个小挡边，并有一个中挡圈，靠内圈引导中挡圈旋转，中挡圈又引导两列球面滚子旋转。这类轴承尺寸较大，既有小挡边，还采用铜制实体整体保持器，保持器也靠中挡圈引导旋转。CA、CAC型轴承的滚子、滚道经过优化加工，有助于滚子和滚道的润滑，减少摩擦发热，如图1-33b所示。E型轴承是加强型的，通过加大滚子直径提高承载能力，如图1-33c所示。调心滚子轴承的密封形式如图1-33d所示。

3）振动筛用调心滚子轴承。振动筛用的调心滚子轴承如图1-34所示，因为是在振动较大的工况下工作，径向游隙要求较大，通常在C3～C4组之间。轴承采用冲压钢质保持器，并经表面热处理硬化后，提高了耐磨能力。大尺寸的振动筛轴承，内圈也没有挡边，中挡圈是在外滚道上，由外滚道引导旋转。同时，还在圆柱形内孔表面衬垫一层聚四氟乙烯，可以减震，耐腐蚀。
