推力球轴承和双向推力角接触球轴承的优化设计
【摘要】：推力球轴承只能承受轴向载荷，单向推力球轴承只能承受一个方向的轴向载荷，双向推力球轴承可以承受两个方向的轴向载荷。单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。如果安装条件许可，可以使用带球面座圈的单向或双向推力球轴承。
推力球轴承是一种分离型轴承，轴圈、座圈可以和保持器、钢球的组件分离。轴圈是与轴相配合的套圈，座圈是与轴承座孔相配合的套圈，和轴之间有间隙。推力球轴承的结构变型较多，如图1-23所示。

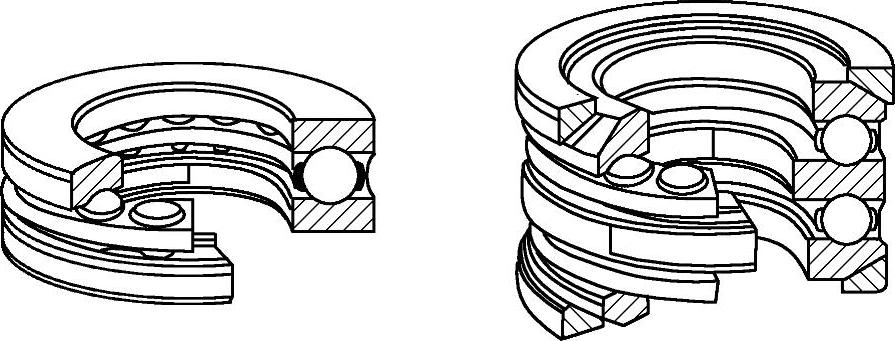

图1-23 推力球轴承
（1）基本型推力球轴承 基本型推力球轴承如图1-23所示，可分为：单向平底推力球轴承；双向平底推力球轴承；带球面座圈的单向推力球轴承；带球面座圈的双向推力球轴承。
推力球轴承只能承受轴向载荷，单向推力球轴承只能承受一个方向的轴向载荷，双向推力球轴承可以承受两个方向的轴向载荷。
推力球轴承不能限制轴的径向位移，极限转速很低。单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。当轴和轴承座孔的轴线不重合时，将引起钢球组件在座圈沟道上的径向跳动，使轴承过早失效。为了消除轴和轴承座孔轴线不重合的误差，可在座圈外径和轴承座孔之间保留0.5～1mm的径向间隙。轴中心线与轴承座支承面应保持垂直，为了消除垂直度误差的影响，可在座圈的支承表面上，垫以弹性材料如橡皮、皮革、漆布等，予以调整。如果安装条件许可，可以使用带球面座圈的单向或双向推力球轴承。(https://www.chuimin.cn)

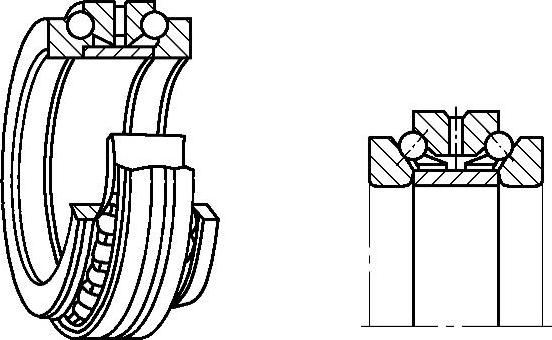

图1-24 双向推力角接触球轴承
推力球轴承在运转中，由于钢球和保持器的惯性力作用，在钢球和沟道边缘之间引起相对滑动，使轴承温升增高，影响轴承的正常运转。为了防止过大的滑动发生，必须使轴承在运行中经常保持有最小轴向载荷Famin，各类轴承的Famin计算公式见第2章第14节。
（2）双向推力角接触球轴承 双向推力角接触球轴承，接触角为60°，由一个有润滑油槽的双沟座圈、两个轴圈、两组钢球保持器组件，及一个中隔圈组成，如图1-24所示。中隔圈的高低可以调整角接触球轴承的预过盈。预过盈的大小在装配轴承时逐套选配。双向推力角接触球轴承，可以承受双向轴向载荷，具有精度高、刚度大、耐高速、温升低等优点。这类轴承多用于现代车床、镗床、磨床、铣床的主轴。
