滚动轴承的结构类型分类详解
【摘要】：推力轴承——主要用于承受轴向载荷的滚动轴承，其公称接触角为45°～90°。滚子轴承按滚子种类，又分为：图1-10 滚动轴承分类 组合轴承是指一套轴承内由两种或两种以上轴承组合而成。常用轴承结构类型分类如表1-20所示。表1-20 常用轴承结构类型分类（续）（续）（续）（续）（续）① 括弧中的文字在标准、图样文件轴承名称叙述中可省略。轴承按所能承受的载荷方向或公称接触角以及滚动体的种类综合分类结构图列入图1-10中。
（1）向心轴承——主要用于承受径向载荷的滚动轴承，其公称接触角从0°到45°。按公称接触角不同，又分为：
1）径向接触轴承——公称接触角为0°的向心轴承；
2）角接触向心轴承——公称接触角为0°～45°的轴承。
（2）推力轴承——主要用于承受轴向载荷的滚动轴承，其公称接触角为45°～90°。按公称接触角的不同，又分为：
1）轴向接触轴承——公称接触角为90°的推力轴承；
2）角接触推力轴承——公称接触角大于45°但小于90°的推力轴承。
轴承按滚动体的种类，分为：
（1）球轴承——滚动体为球。
（2）滚子轴承——滚动体为滚子。
滚子轴承按滚子种类，又分为：

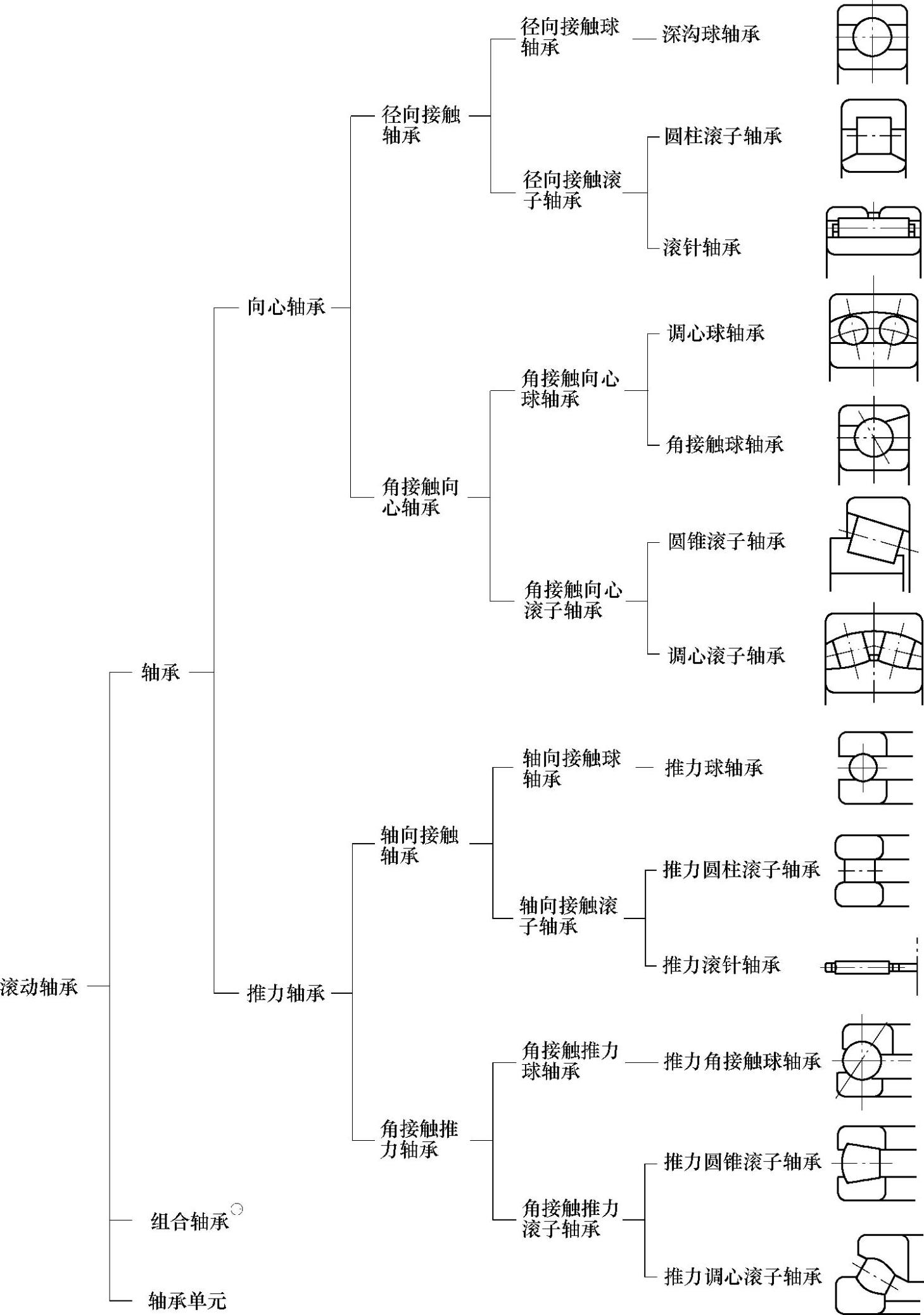

图1-10 滚动轴承分类
㊀ 组合轴承是指一套轴承内由两种或两种以上轴承组合而成。如滚针与推力圆柱滚子组合轴承、滚针与推力球组合轴承。
1）圆柱滚子轴承——滚动体是圆柱滚子的轴承；
2）滚针轴承——滚动体是滚针的轴承；
3）圆锥滚子轴承——滚动体是圆锥滚子的轴承；
4）调心滚子轴承——滚动体是球面滚子的轴承。
轴承按其能否调心，分为：
（1）调心轴承——滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承。
（2）非调心轴承（刚性轴承）——能阻抗滚道间轴心线角偏移的轴承。
轴承按滚动体的列数，分为：
（1）单列轴承——具有一列滚动体的轴承。
（2）双列轴承——具有两列滚动体的轴承。
（3）多列轴承——具有多于两列的滚动体并承受同一方向载荷的轴承。如：三列、四列轴承。
轴承按其部件能否分离，分为：
（1）可分离轴承——具有可分离部件的轴承。
（2）不可分离轴承——轴承在最终配套后，套圈均不能任意自由分离的轴承。
轴承按其结构形状（如：有无装填槽、有无内外圈以及套圈的形状、挡边的结构、甚至有无保持器等）还可以分为多种结构类型。
常用轴承结构类型分类如表1-20所示。

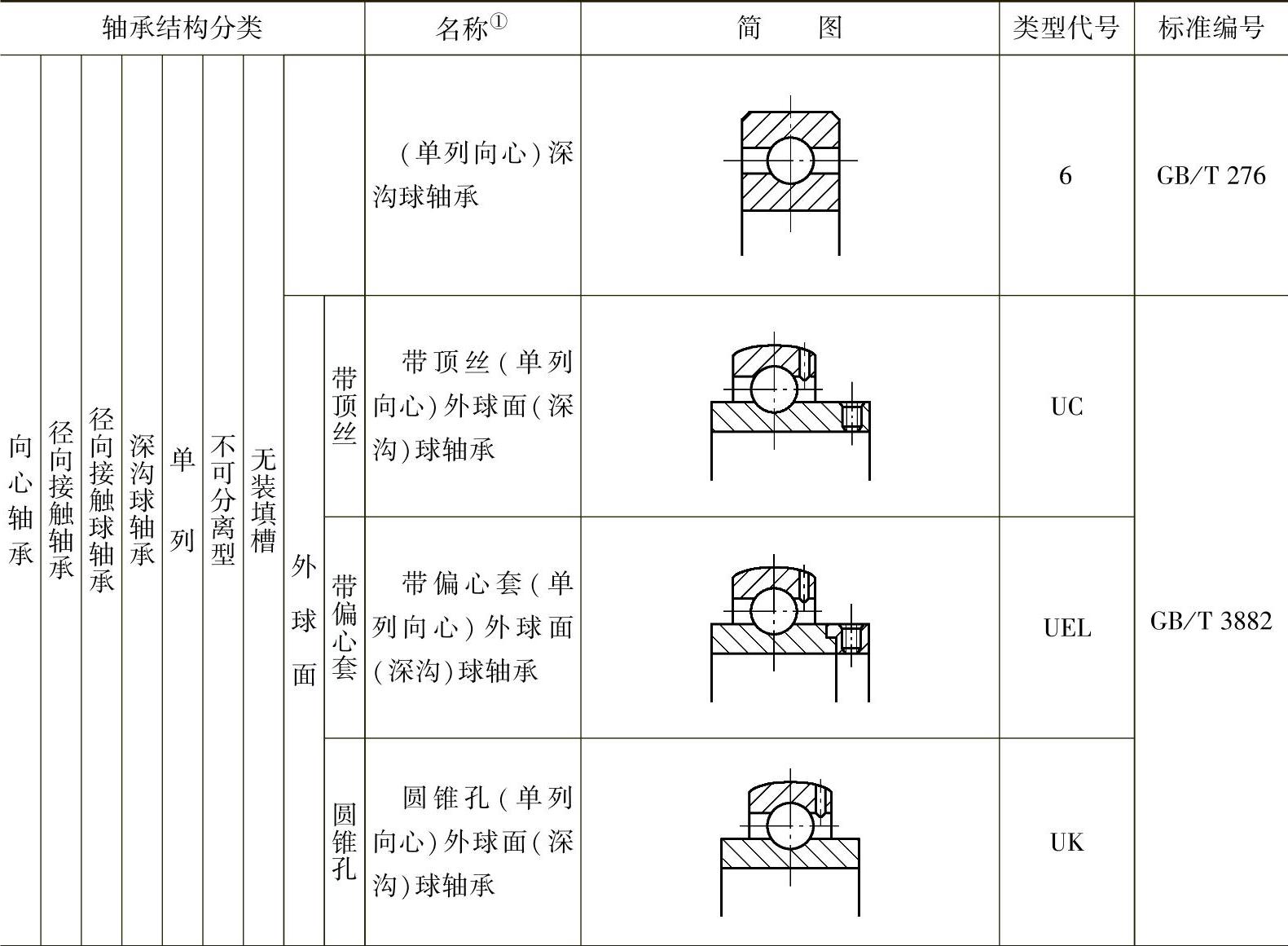

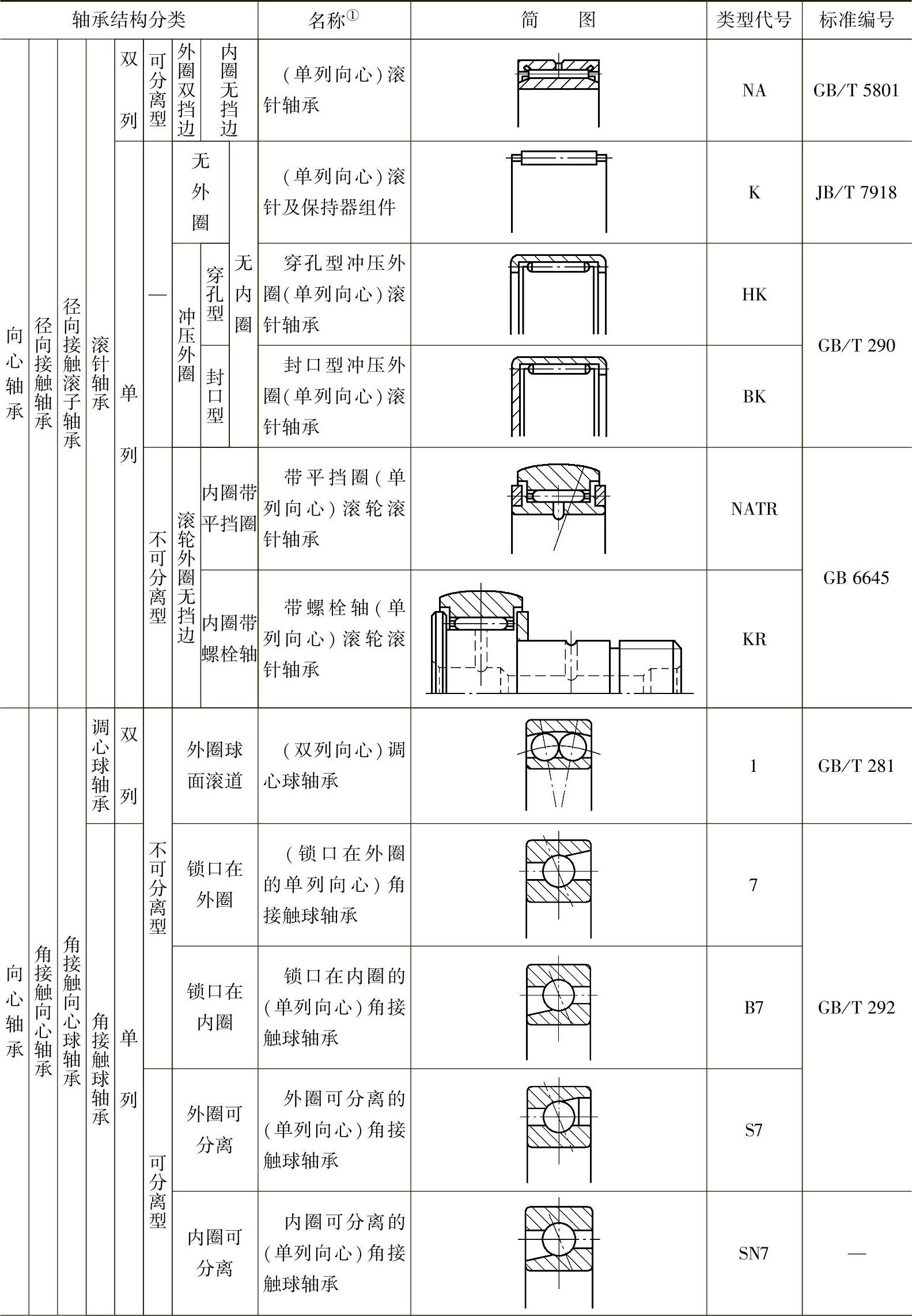

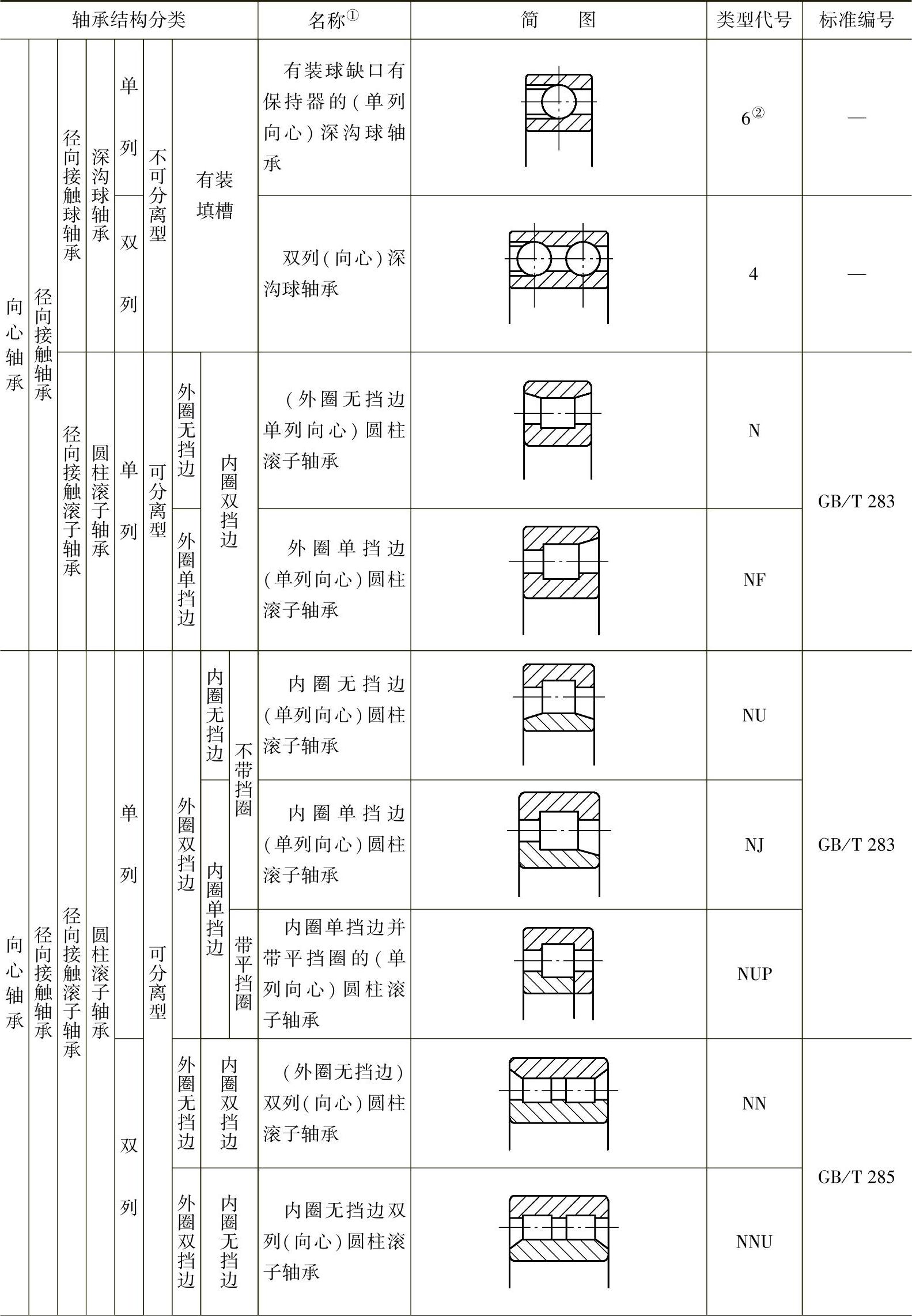

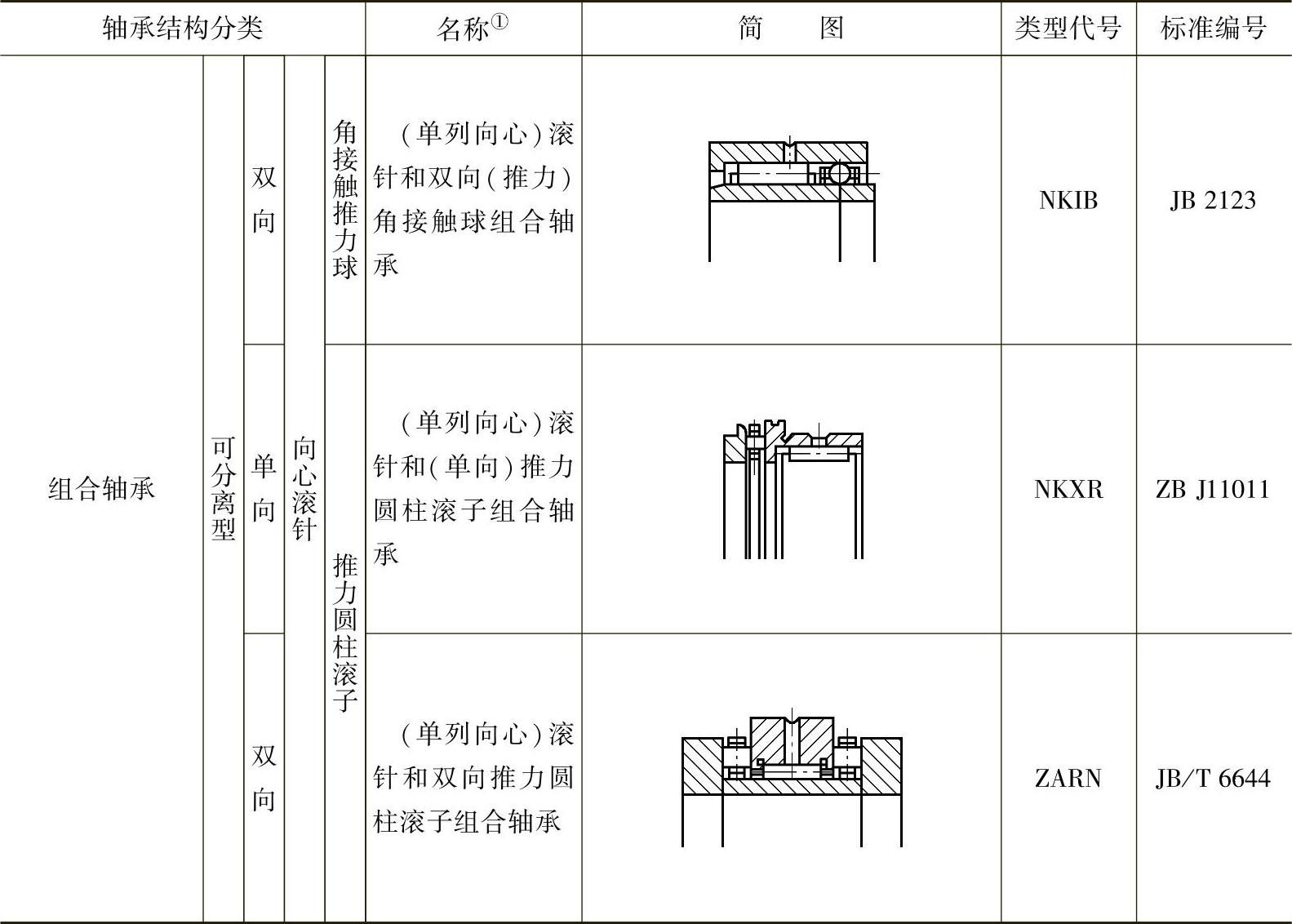

表1-20 常用轴承结构类型分类
（续）
（续）
（续）
（续）
（续）
① 括弧中的文字在标准、图样文件轴承名称叙述中可省略。
② 类型代号一般在轴承代号中省略，不表示。
轴承按所能承受的载荷方向或公称接触角以及滚动体的种类综合分类结构图列入图1-10中。
