下面讲解底座下盖（FIRST_DOWN.PRT）的创建过程。零件模型及模型树如图12.3.1所示。

图12.3.1 零件模型及模型树

Step1.在装配体中创建底座下盖（FIRST_DOWN.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中选中选项组的单选项；选中选项组中的单选项；在文本框中输入文件名FIRST_DOWN，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

Step2.激活底座下盖模型。

（1）在模型树中单击，然后右击，在系统弹出的快捷菜单中选择命令。

（2）选择下拉菜单命令，系统弹出“复制几何”操控板。在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮被按下。

②复制几何。在操控板中单击按钮，系统弹出“参照”界面；选中复选框，然后在绘图区选取骨架模型；单击“完成”按钮。

Step3.在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

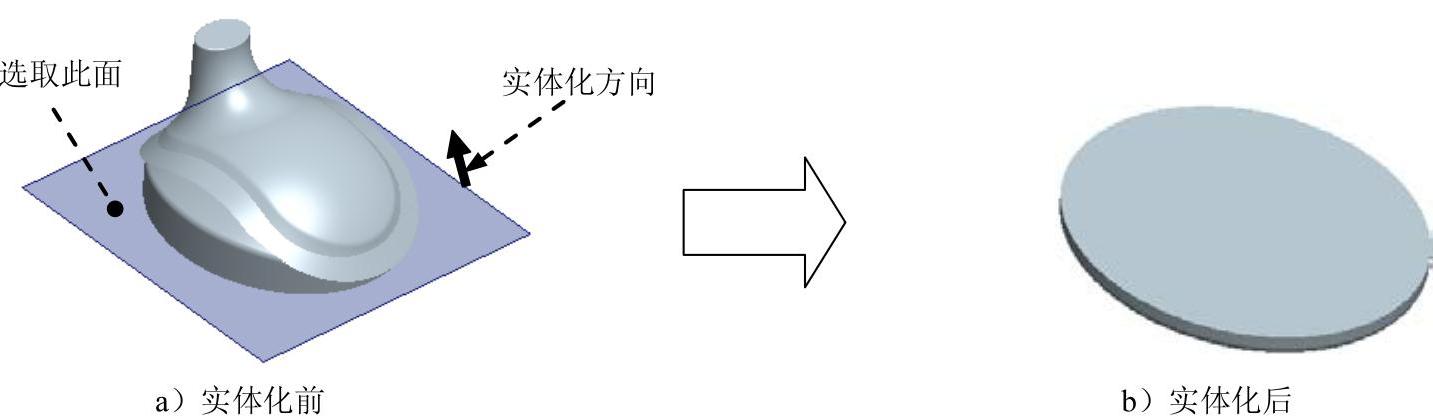

Step4.创建图12.3.2b所示的实体化特征──实体化1（曲面特征已隐藏）。选取图12.3.2a所示的面，选择下拉菜单命令，定义实体化方向如图12.3.2a所示。

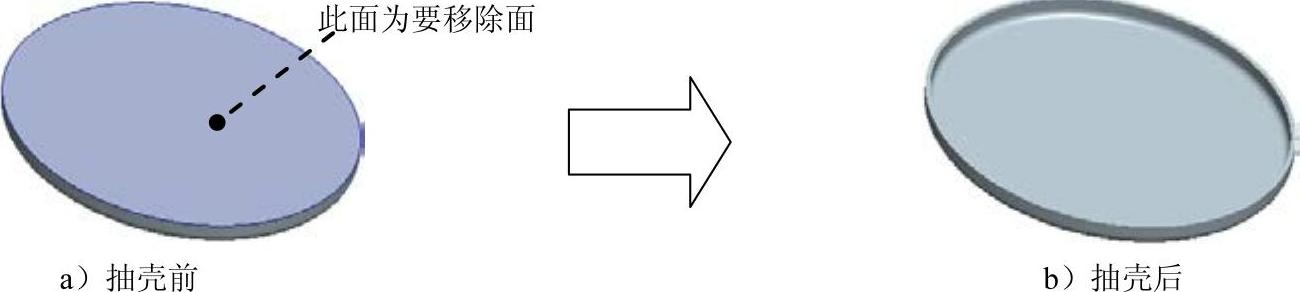

Step5.创建图12.3.3b所示的抽壳特征──壳1。选择下拉菜单命令；在绘图区选取图12.3.3a所示的面为移除面，输入厚度值2.0。

图12.3.2 实体化1

图12.3.3 壳1

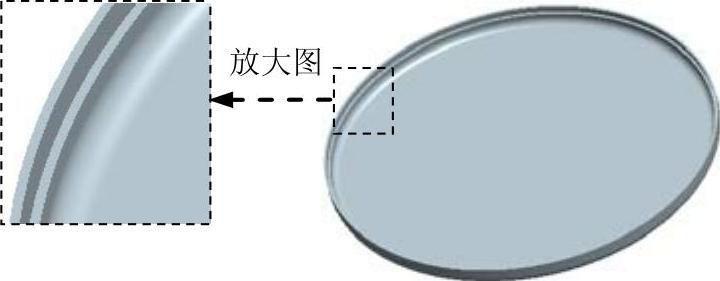

Step6.创建图12.3.4所示的扫描切剪特征──切剪（标识329）。

（1）选择下拉菜单命令，系统弹出“切剪：扫描”对话框。

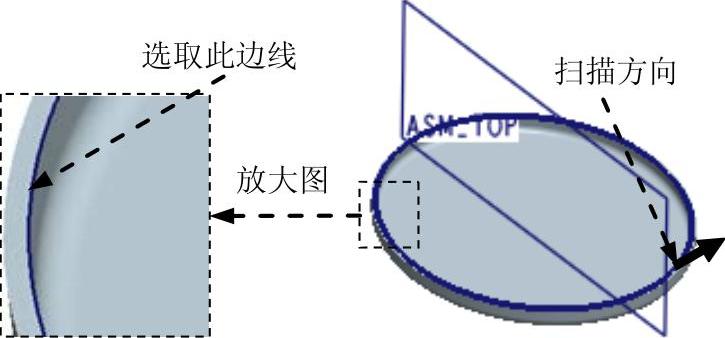

（2）定义扫描轨迹。在菜单中选择命令，按住<Ctrl>键，选取图12.3.5所示的边线，单击“选取”对话框中的按钮；定义起始方向如图12.3.5所示；在菜单管理器中选择命令。

（3）系统进入截面草绘环境，绘制图12.3.6所示的截面草图，完成后单击按钮。

（4）在系统弹出的菜单管理器中选择命令。

（5）单击按钮，完成切剪（标识329）的创建。

图12.3.4 切剪（标识329）

图12.3.5 定义扫描轨迹

图12.3.6 截面草图

Step7.创建图12.3.7所示的零件特征──拉伸1。选择下拉菜单命令；选取图12.3.8所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图12.3.9所示的截面草图；在操控板中选取深度类型为，输入深度值2.0，按下“加厚草图”按钮，输入值1.0（加厚方向为内侧）。

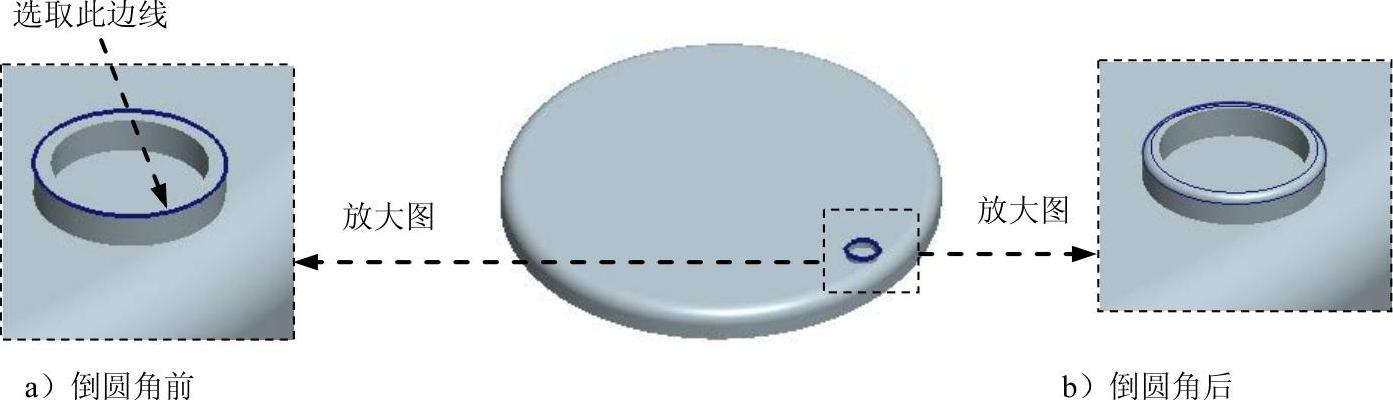

Step8.创建图12.3.10b所示的倒圆角特征──倒圆角1。选择下拉菜单命令；选取图12.3.10a所示的边线为圆角放置参照，圆角半径值为0.5。

图12.3.7 拉伸1

图12.3.8 定义草绘平面

图12.3.9 截面草图

图12.3.10 倒圆角1

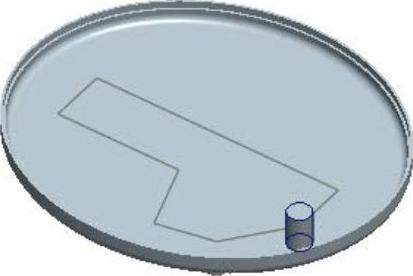

Step9.创建图12.3.11所示的拉伸特征──拉伸2。选择下拉菜单命令；选取图12.3.12所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图12.3.13所示的截面草图；选取深度类型为，输入深度值15.0。

图12.3.11 拉伸2

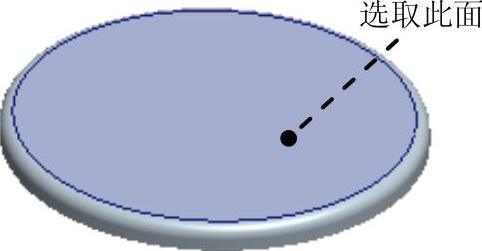

图12.3.12 定义草绘平面

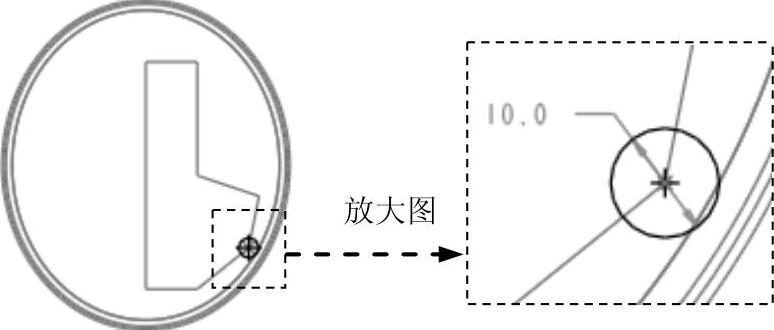

图12.3.13 截面草图

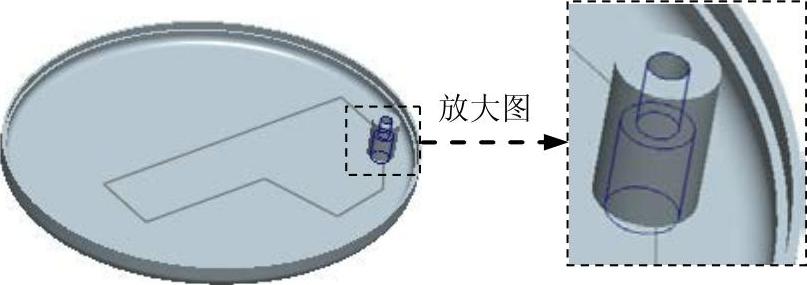

Step10.创建图12.3.14所示的螺纹孔特征──孔1。选择下拉菜单命令；采用系统默认的孔类型，按住<Ctrl>键，选取图12.3.15所示的面及轴线A_5为孔的放置参照；在操控板中选择孔深度类型为；在操控板中单击按钮，单击“沉孔”按钮；在操控板中单击按钮，按照图12.3.16所示的“形状”界面中的参数设置来定义孔的形状。

说明：图12.3.15所示的轴线A_5为拉伸2特征所生成的轴线。

Step11.添加组特征──组LOCAL_GROUP。按住<Shift>键，在模型树中选取拉伸1至孔1所创建的特征，选择下拉菜单命令。

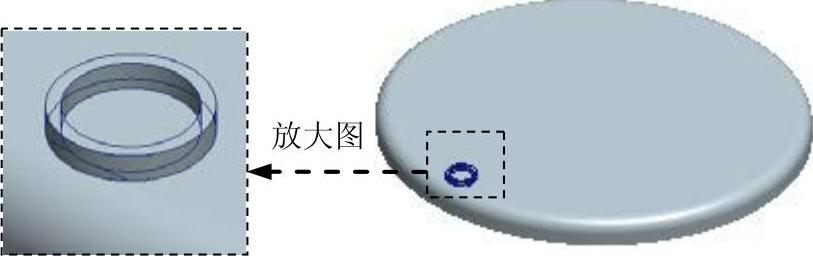

图12.3.14 孔1

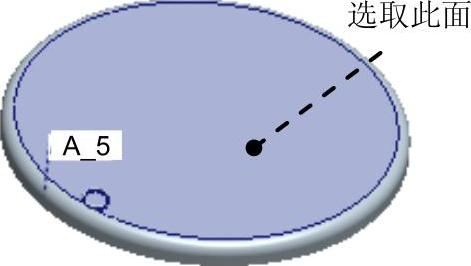

图12.3.15 定义孔的放置

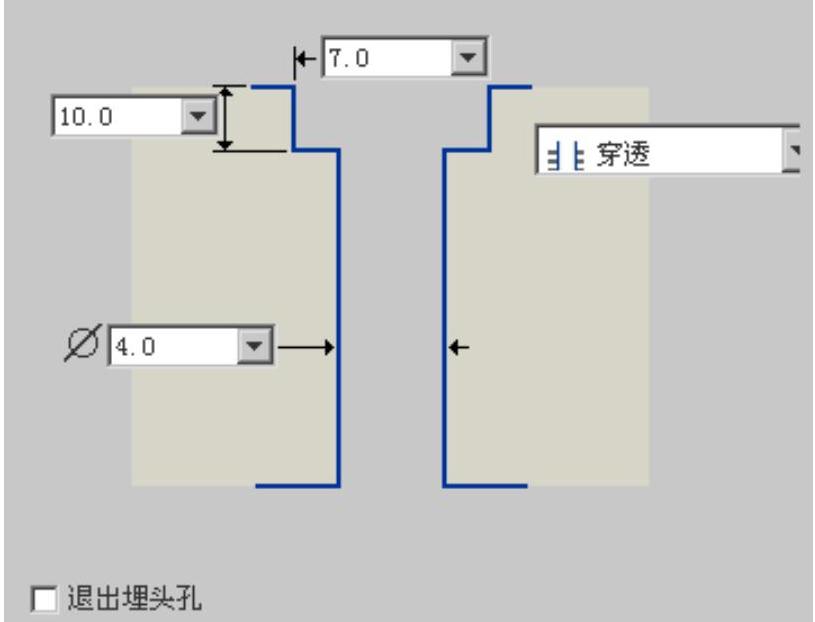

图12.3.16 孔参数设置

Step12.创建图12.3.17b所示的镜像特征──镜像1。在模型树中选取组LOCAL_GROUP为镜像对象；选择下拉菜单镜像中心平面。

图12.3.17 镜像1

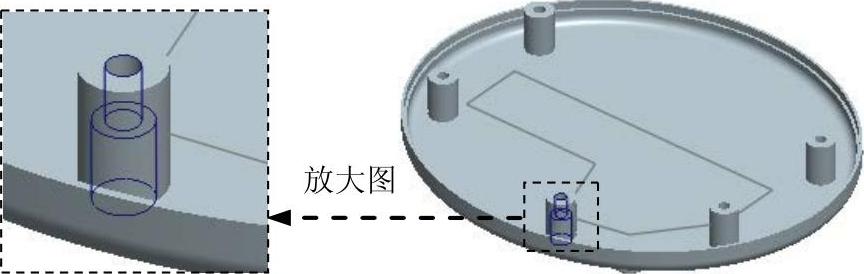

Step13.创建图12.3.18b所示的镜像特征──镜像2。在模型树中选取组LOCAL_GROUP和镜像1为镜像对象；选择下拉菜单平面为镜像中心平面。

Step14.创建图12.3.19所示的拉伸特征──拉伸3。选择下拉菜单命令；选取图12.3.12所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图12.3.20所示的截面草图；选取深度类型为，输入深度值15.0。

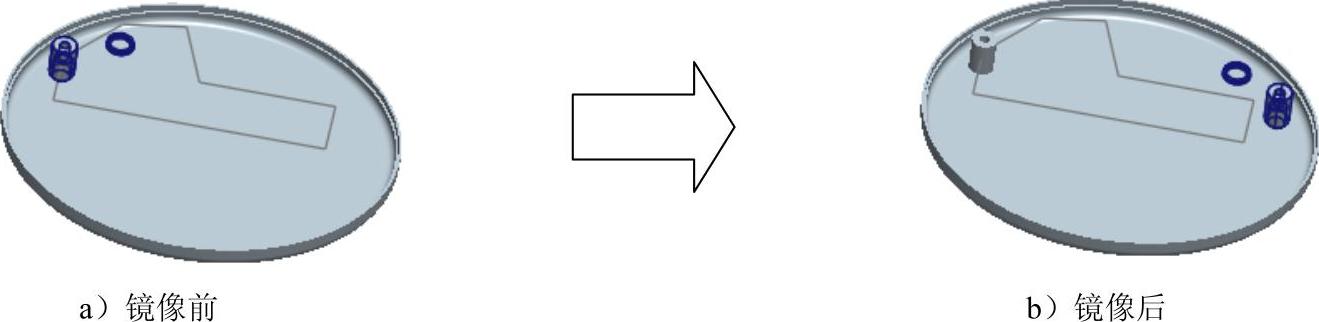

图12.3.18 镜像2

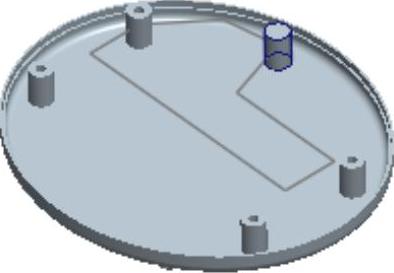

图12.3.19 拉伸3

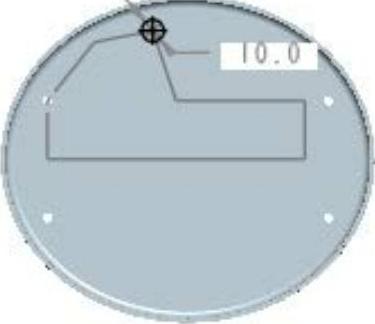

图12.3.20 截面草图

Step15.创建图12.3.21所示的螺纹孔特征──孔2。选择下拉菜单命令；采用系统默认的孔类型，按住<Ctrl>键，选取图12.3.22所示的面及轴线A_19为孔的放置参照；在操控板中单击按钮，单击“沉孔”按钮，在操控板中单击按钮，按照图12.3.16所示的“形状”界面中的参数设置来定义孔的形状。
