如何创建底座骨架模型？优化您的标题吧！

2023-06-26 理论教育 版权反馈
【摘要】：在装配环境下，创建图12.2.1所示的底座骨架模型及模型树。图12.2.2 拉伸1图12.2.3 截面草图Step5.创建图12.2.4所示的实体旋转特征──旋转1。Step7.创建图12.2.7所示的投影曲线──投影1。Step8.创建图12.2.9所示的基准点──基准点。说明：图12.2.14所示的两个圆弧的端点分别与基准点PNT2和PNT3重合。图12.2.13 定义点参照图12.2.14 草绘3Step12.创建图12.2.15所示的基准平面──DTM1。Step13.创建图12.2.16所示的草绘特征──草绘4。

在装配环境下，创建图12.2.1所示的底座骨架模型及模型树。


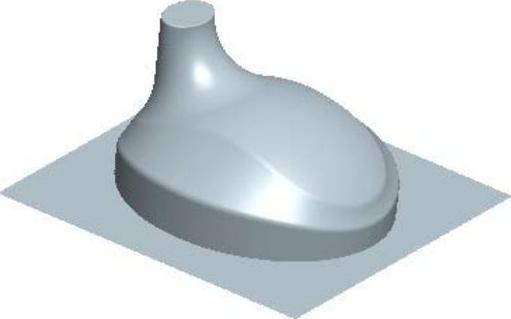

图12.2.1 底座骨架模型及模型树

Step1.在装配体中建立骨架模型（FIRST.PRT）。

（1）选择下拉菜单978-7-111-55601-5-Chapter12-16.jpg命令。

（2）系统弹出“元件创建”对话框，选中978-7-111-55601-5-Chapter12-17.jpg选项组的978-7-111-55601-5-Chapter12-18.jpg单选项，在978-7-111-55601-5-Chapter12-19.jpg文本框中输入文件名FIRST，然后单击978-7-111-55601-5-Chapter12-20.jpg按钮。

（3）在系统弹出的“创建选项”对话框中选中978-7-111-55601-5-Chapter12-21.jpg单选项，单击978-7-111-55601-5-Chapter12-22.jpg按钮。

Step2.激活骨架模型并复制几何特征。

（1）在模型树中单击978-7-111-55601-5-Chapter12-23.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter12-24.jpg命令。

（2）选择下拉菜单978-7-111-55601-5-Chapter12-25.jpg命令，系统弹出“收缩包络”操控板。在该操控板中进行下列操作：

①在“收缩包络”操控板中，先确认“将参照类型设置为组件上下文”按钮978-7-111-55601-5-Chapter12-26.jpg被按下，然后单击“将对照模型设为外部”按钮978-7-111-55601-5-Chapter12-27.jpg（使此按钮为按下状态），在系统弹出的“警告”对话框中单击978-7-111-55601-5-Chapter12-28.jpg按钮，此时系统弹出“放置”对话框。

②定义外部参照。在“放置”对话框中选中978-7-111-55601-5-Chapter12-29.jpg复选项，单击978-7-111-55601-5-Chapter12-30.jpg按钮。

③在“收缩包络”操控板中单击978-7-111-55601-5-Chapter12-31.jpg按钮，在978-7-111-55601-5-Chapter12-32.jpg区域单击，按住<Ctrl>键，在图形区中选取978-7-111-55601-5-Chapter12-33.jpg、978-7-111-55601-5-Chapter12-34.jpg和978-7-111-55601-5-Chapter12-35.jpg基准平面。

④在“收缩包络”操控板中单击“完成”按钮978-7-111-55601-5-Chapter12-36.jpg，此时所选的基准平面已被复制到FIRST.PRT中。

Step3.在装配体中打开骨架模型（FIRST.PRT），在模型树中单击978-7-111-55601-5-Chapter12-37.jpg并右击，在弹出的快捷菜单中选择978-7-111-55601-5-Chapter12-38.jpg命令。

Step4.创建图12.2.2所示的零件特征──拉伸1。选择下拉菜单978-7-111-55601-5-Chapter12-39.jpg978-7-111-55601-5-Chapter12-40.jpg命令；选取ASM_FRONT基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter12-41.jpg；绘制图12.2.3所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter12-42.jpg（即“定值”），输入深度值80.0。


图12.2.2 拉伸1


图12.2.3 截面草图

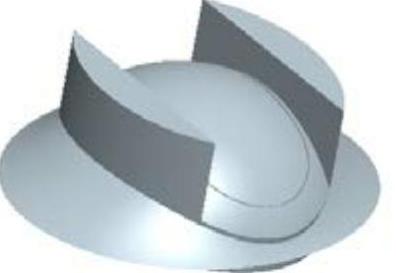

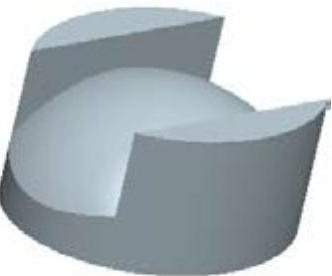

Step5.创建图12.2.4所示的实体旋转特征──旋转1。选择下拉菜单978-7-111-55601-5-Chapter12-45.jpg978-7-111-55601-5-Chapter12-46.jpg命令；在绘图区选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为草绘参照，方向为978-7-111-55601-5-Chapter12-47.jpg；绘制图12.2.5所示的旋转中心线和截面草图；在操控板中选取旋转类型978-7-111-55601-5-Chapter12-48.jpg（即“定值”），输入旋转角度值360.0，并单击“去除材料”按钮978-7-111-55601-5-Chapter12-49.jpg。

说明：图12.2.5所示的截面草图中尺寸110.0是圆心与边线的距离，旋转中心线与边线的距离为28.0。


图12.2.4 旋转1


图12.2.5 截面草图

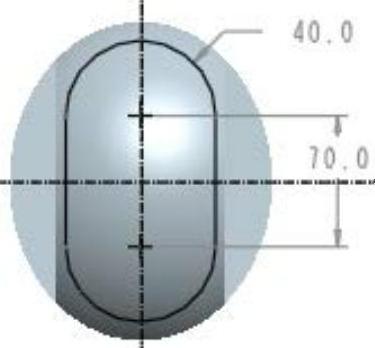

Step6.创建图12.2.6所示的草绘特征──草绘1。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter12-52.jpg；选取ASM_FRONT基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter12-53.jpg；绘制图12.2.6所示的草图。

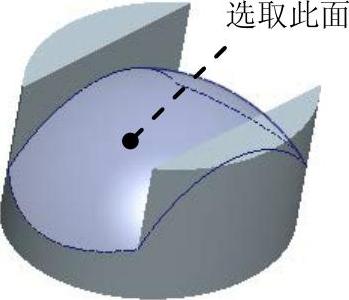

Step7.创建图12.2.7所示的投影曲线──投影1。在模型树中选取上步创建的草绘1，选择下拉菜单978-7-111-55601-5-Chapter12-54.jpg命令；选取图12.2.8所示的面为投影面，接受系统默认的投影方向。

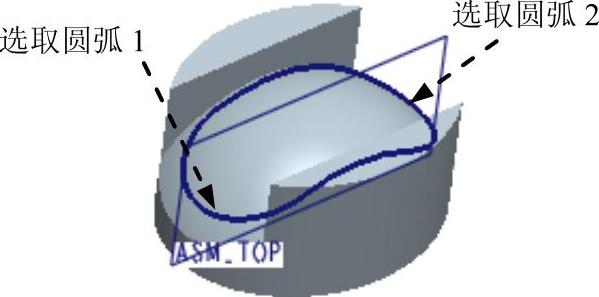

Step8.创建图12.2.9所示的基准点──基准点（标识147）。单击工具栏中的“点”按钮978-7-111-55601-5-Chapter12-55.jpg；按住<Ctrl>键，选取图12.2.10所示的ASM_TOP基准平面和圆弧1为点参照；选取对话框中的978-7-111-55601-5-Chapter12-56.jpg选项，按住<Ctrl>键，选取图12.2.10所示的ASM_TOP基准平面和圆弧2为点参照。

说明：图12.2.10所示的圆弧1和圆弧2分别为图12.2.7所示的投影曲线上的两段圆弧。


图12.2.6 草绘1


图12.2.7 投影1


图12.2.8 定义投影面


图12.2.9 基准点（标识147）


图12.2.10 定义点参照

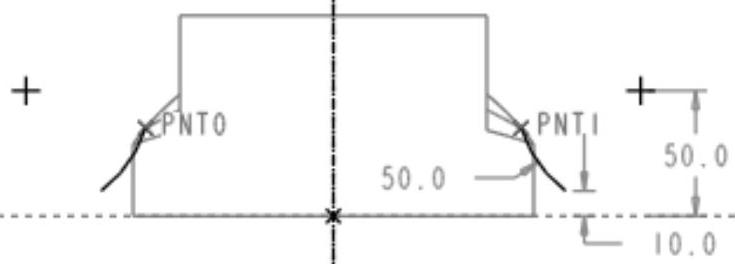

Step9.创建图12.2.11所示的草绘特征──草绘2。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter12-62.jpg，选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter12-63.jpg，绘制图12.2.11所示的草图。

说明：图12.2.11所示的两段圆弧的端点分别与基准点PNT1和PNT0重合。

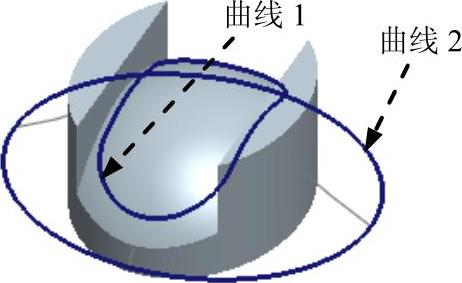

Step10.创建图12.2.12所示的基准点──基准点（标识163）。单击工具栏中的“点”按钮978-7-111-55601-5-Chapter12-64.jpg；按住<Ctrl>键，选取ASM_RIGHT基准平面和图12.2.13所示的曲线1为点参照；选取对话框中的978-7-111-55601-5-Chapter12-65.jpg选项，按住<Ctrl>键，选取ASM_RIGHT基准平面和图12.2.13所示的曲线2为点参照。

说明：图12.2.13所示的曲线1和曲线2分别在图12.2.7所示的投影曲线上。


图12.2.11 草绘2


图12.2.12 基准点（标识163）

Step11.创建图12.2.14所示的草绘特征──草绘3。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter12-68.jpg，选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter12-69.jpg；单击对话框中的978-7-111-55601-5-Chapter12-70.jpg按钮，绘制图12.2.14所示的草图。

说明：图12.2.14所示的两个圆弧的端点分别与基准点PNT2和PNT3重合。

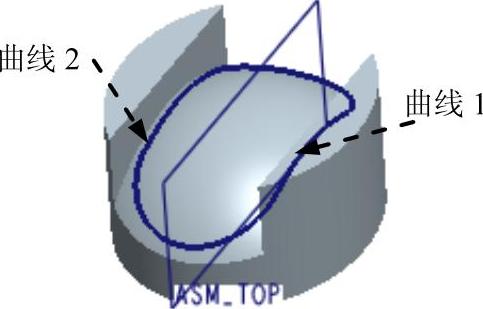

图12.2.13 定义点参照


图12.2.14 草绘3

Step12.创建图12.2.15所示的基准平面──DTM1。选择下拉菜单978-7-111-55601-5-Chapter12-73.jpg978-7-111-55601-5-Chapter12-74.jpg命令，选取ASM_FRONT基准平面，在对话框中选择约束类型为978-7-111-55601-5-Chapter12-75.jpg，按住<Ctrl>键，选取图12.2.15所示的点（此点为草绘2圆弧的端点），选择约束类型为978-7-111-55601-5-Chapter12-76.jpg。

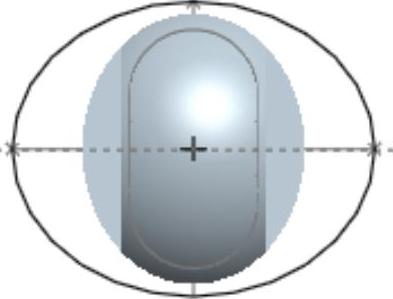

Step13.创建图12.2.16所示的草绘特征──草绘4。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter12-77.jpg，选取DTM1基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter12-78.jpg；绘制图12.2.16所示的草图。

说明：图12.2.16所示的草图4是使用椭圆命令绘制而成的，且椭圆的四个端点分别与草图2和草图3所绘制的圆弧的端点重合。


图12.2.15 基准平面DTM1


图12.2.16 草绘4

Step14.创建图12.2.17所示的边界曲面──边界混合1。选择下拉菜单978-7-111-55601-5-Chapter12-81.jpg978-7-111-55601-5-Chapter12-82.jpg命令；单击边界混合操控板中的978-7-111-55601-5-Chapter12-83.jpg按钮，在系统弹出的“第一方向”区域中单击，按住<Ctrl>键，在绘图区依次选取图12.2.18所示的四条曲线；在“第二方向”区域中单击，在绘图区选取图12.2.19所示的曲线1和曲线2。


图12.2.17 边界混合1


图12.2.18 定义边界曲线

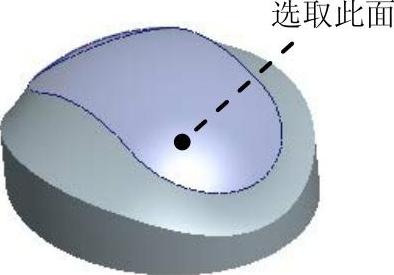

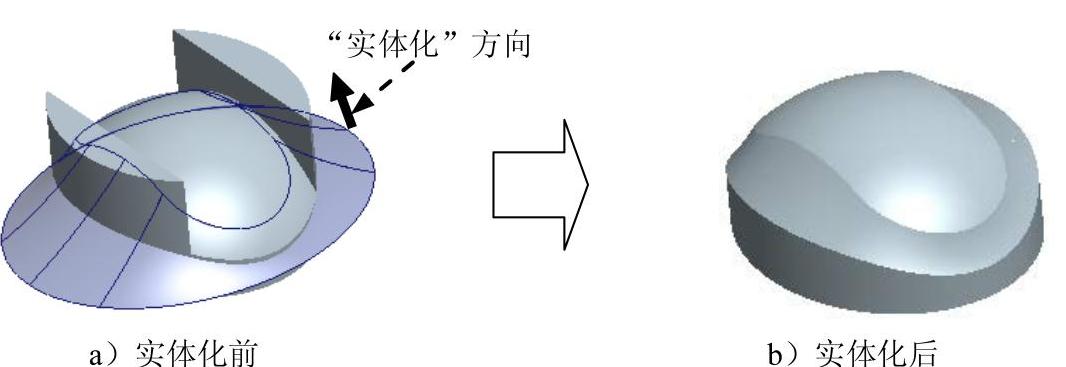

Step15.创建图12.2.20b所示的实体化特征──实体化1。在绘图区选取图12.2.20a所示的面，选择下拉菜单978-7-111-55601-5-Chapter12-86.jpg命令；在操控板中按下“去除材料”按钮978-7-111-55601-5-Chapter12-87.jpg，定义实体化方向如图12.2.20a所示。


图12.2.19 定义边界曲线


图12.2.20 实体化1

Step16.创建图12.2.21所示的交截特征──交截1。按住<Ctrl>键，选取ASM_TOP基准平面和图12.2.22所示的曲面为交截对象；选择下拉菜单978-7-111-55601-5-Chapter12-90.jpg命令，按住<Ctrl>键，在绘图区选取图12.2.22所示的面；在操控板中单击“完成”按钮978-7-111-55601-5-Chapter12-91.jpg，完成交截1的创建。

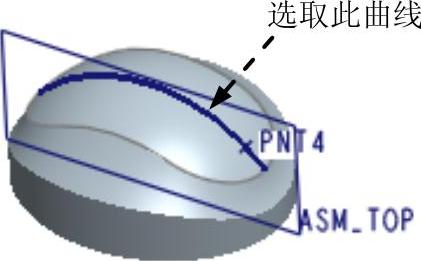

Step17.创建图12.2.23所示的基准点──PNT4。单击工具栏中的“点”按钮978-7-111-55601-5-Chapter12-92.jpg；选取图12.2.23所示的曲线，将其约束类型设置为978-7-111-55601-5-Chapter12-93.jpg，在978-7-111-55601-5-Chapter12-94.jpg文本框中输入值0.1。


图12.2.21 交截1


图12.2.22 定义交截面


图12.2.23 基准点PNT4

Step18.创建图12.2.24所示的基准轴──A_2。单击工具栏中的“基准轴”按钮978-7-111-55601-5-Chapter12-98.jpg；选取PNT4基准点为参照，将其约束类型设置为978-7-111-55601-5-Chapter12-99.jpg；按住<Ctrl>键，在绘图区选取图12.2.25所示的面，将其约束类型设置为978-7-111-55601-5-Chapter12-100.jpg。


图12.2.24 基准轴A_2


图12.2.25 定义基准轴对照

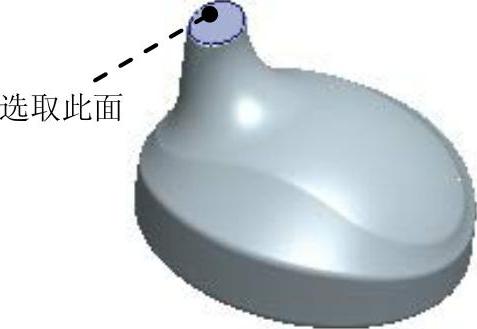

Step19.创建图12.2.26b所示的偏移特征——偏移1。在绘图区选取图12.2.26a所示的面，选择下拉菜单978-7-111-55601-5-Chapter12-103.jpg命令；在操控板中距离文本框中输入值2.0，定义偏移方向如图12.2.26a所示。


图12.2.26 偏移1

Step20.创建图12.2.27b所示的曲面延伸特征──延伸1。选取图12.2.27a所示的边链，选择下拉菜单978-7-111-55601-5-Chapter12-105.jpg命令；在操控板中单击978-7-111-55601-5-Chapter12-106.jpg按钮，在978-7-111-55601-5-Chapter12-107.jpg的下拉列表中选择978-7-111-55601-5-Chapter12-108.jpg选项，并输入延伸值20.0。

说明：图12.2.27所示的边链为图12.2.26所示创建的偏置曲面的外边线。


图12.2.27 延伸1

Step21.添加偏移特征——偏移2。在绘图区选取图12.2.28所示的面，选择下拉菜单978-7-111-55601-5-Chapter12-110.jpg命令；在操控板中距离文本框中输入值2.0，定义偏移方向如图12.2.28所示。

Step22.创建图12.2.29所示的基准平面——DTM2。选择下拉菜单978-7-111-55601-5-Chapter12-111.jpg978-7-111-55601-5-Chapter12-112.jpg命令；选取ASM_FRONT基准平面为参照，定义约束类型为978-7-111-55601-5-Chapter12-113.jpg，输入偏移距离值100.0。


图12.2.28 偏移2


图12.2.29 基准平面DTM2

Step23.创建图12.2.30所示的拉伸特征──拉伸2（曲面已隐藏）。选择下拉菜单978-7-111-55601-5-Chapter12-116.jpg978-7-111-55601-5-Chapter12-117.jpg命令；选取DTM2基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter12-118.jpg；绘制图12.2.31所示的截面草图；选取深度类型为978-7-111-55601-5-Chapter12-119.jpg选项，单击“反向”按钮978-7-111-55601-5-Chapter12-120.jpg。


图12.2.30 拉伸2


图12.2.31 截面草图

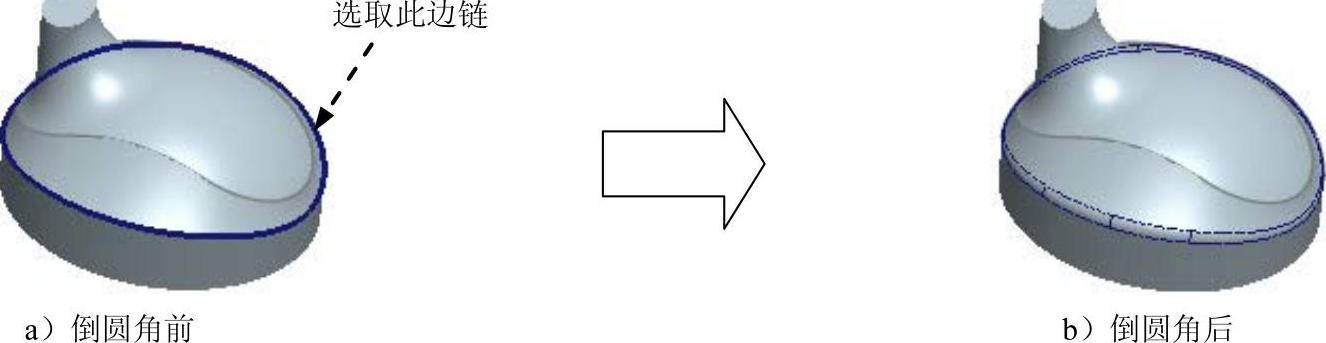

Step24.创建图12.2.32b所示圆角特征──倒圆角1。选择978-7-111-55601-5-Chapter12-123.jpg令；选取图12.2.32a所示的边链为圆角放置参照，在操控板的圆角尺寸框中输入圆角半径值35.0。


图12.2.32 倒圆角1

Step25.创建图12.2.33b所示的倒圆角特征──倒圆角2。选择下拉菜单978-7-111-55601-5-Chapter12-125.jpg978-7-111-55601-5-Chapter12-126.jpg命令；选取图12.2.33a所示的边链为圆角放置参照，圆角半径值为5.0。


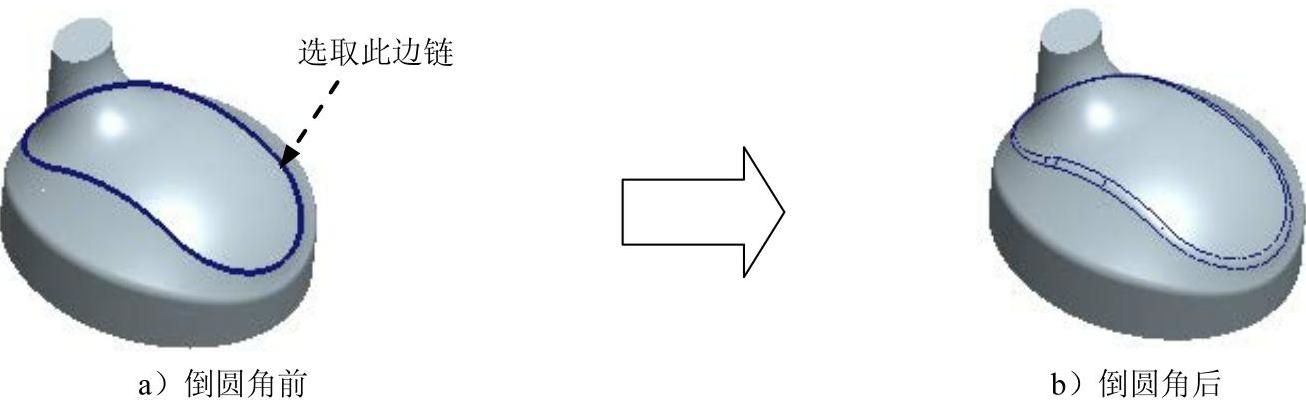

图12.2.33 倒圆角2

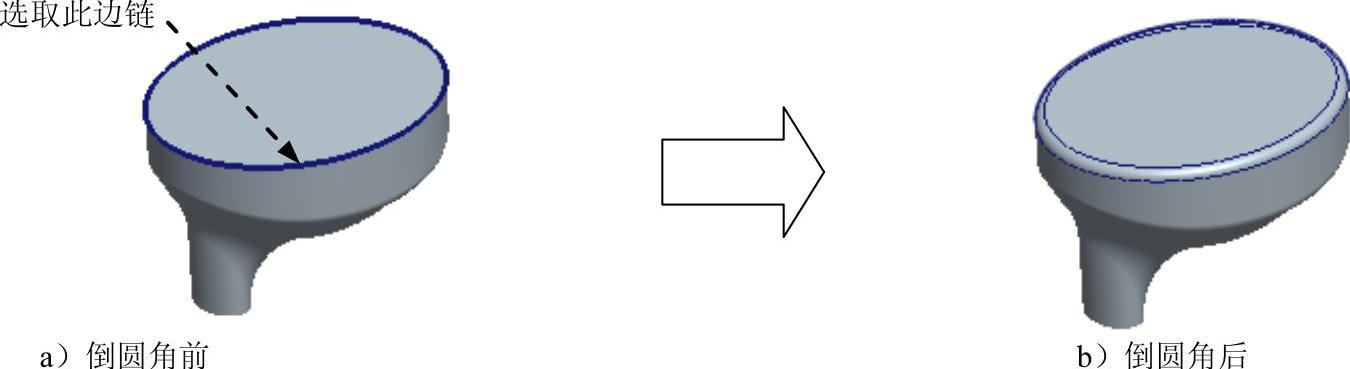

Step26.创建图12.2.34b所示的倒圆角特征──倒圆角3。选择下拉菜单978-7-111-55601-5-Chapter12-128.jpg978-7-111-55601-5-Chapter12-129.jpg命令；选取图12.2.34a所示的边链为圆角放置参照，圆角半径值为10.0。


图12.2.34 倒圆角3

Step27.创建图12.2.35b所示的倒圆角特征──倒圆角4。选择下拉菜单978-7-111-55601-5-Chapter12-131.jpg978-7-111-55601-5-Chapter12-132.jpg命令；选取图12.2.35a所示的边链为圆角放置参照，圆角半径值为5.0。


图12.2.35 倒圆角4

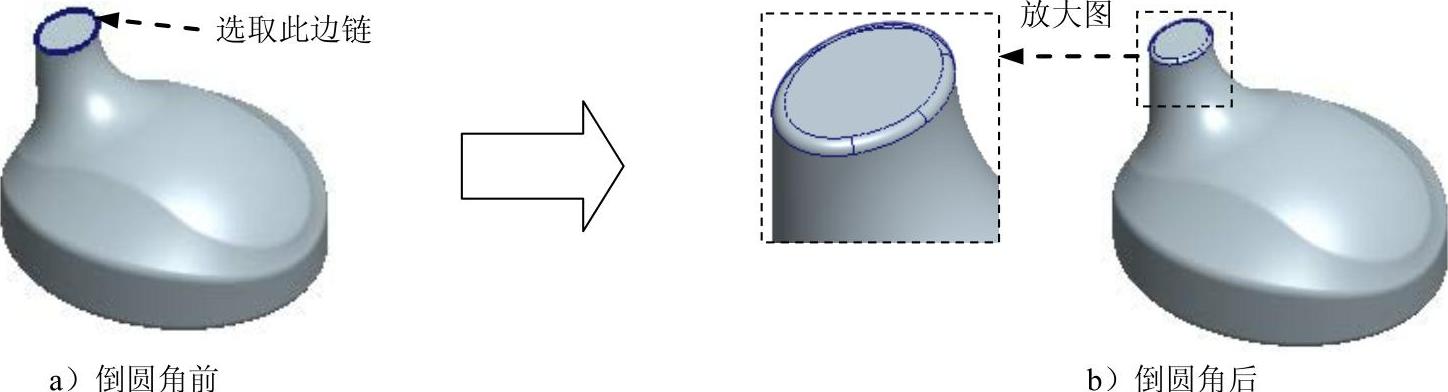

Step28.创建图12.2.36b所示的倒圆角特征──倒圆角5。选择下拉菜单978-7-111-55601-5-Chapter12-134.jpg978-7-111-55601-5-Chapter12-135.jpg命令；选取图12.2.36a所示的边链为圆角放置参照，圆角半径值为1.0。


图12.2.36 倒圆角5

Step29.创建图12.2.37所示的拉伸特征──拉伸3（注：本步的详细操作过程请参见随书光盘中video\ch12.02\reference\文件夹下的语音视频讲解文件FIRST-r01.exe）。

Step30.创建图12.2.38所示的草绘特征──草绘5（拉伸3已隐藏）。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter12-137.jpg，选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter12-138.jpg；绘制图12.2.38所示的草图。

Step31.创建图12.2.39所示的基准平面──DTM3。选择下拉菜单978-7-111-55601-5-Chapter12-139.jpg978-7-111-55601-5-Chapter12-140.jpg命令；选取基准轴A_2为参照，选择约束类型为978-7-111-55601-5-Chapter12-141.jpg；按住<Ctrl>键，选取PNT4基准点为参照；选择约束类型为978-7-111-55601-5-Chapter12-142.jpg。


图12.2.37 拉伸3

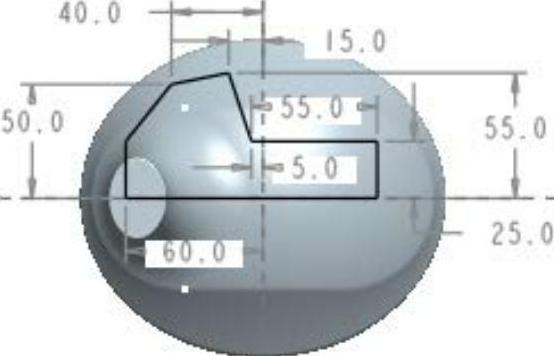

图12.2.38 草绘5


图12.2.39 基准平面DTM3

Step32.创建图12.2.40所示的基准平面──DTM4。选择下拉菜单978-7-111-55601-5-Chapter12-146.jpg978-7-111-55601-5-Chapter12-147.jpg命令，选择ASM_FRONT基准平面为参照平面，在对话框中选择约束类型为978-7-111-55601-5-Chapter12-148.jpg，输入偏移值45.0。

Step33.创建图12.2.41所示的基准平面──DTM5。选择下拉菜单978-7-111-55601-5-Chapter12-149.jpg978-7-111-55601-5-Chapter12-150.jpg命令，选择ASM_FRONT基准平面为参照平面，在对话框中选择约束类型为978-7-111-55601-5-Chapter12-151.jpg，输入偏移值25.0。

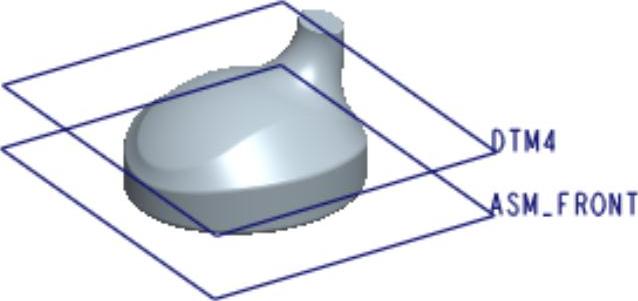

图12.2.40 基准平面DTM4


图12.2.41 基准平面DTM5

Step34.创建图12.2.42所示的基准平面──DTM6。选择下拉菜单978-7-111-55601-5-Chapter12-154.jpg978-7-111-55601-5-Chapter12-155.jpg命令，选择ASM_FRONT基准平面为参照平面，在对话框中选择约束类型为978-7-111-55601-5-Chapter12-156.jpg，输入偏移值50.0。

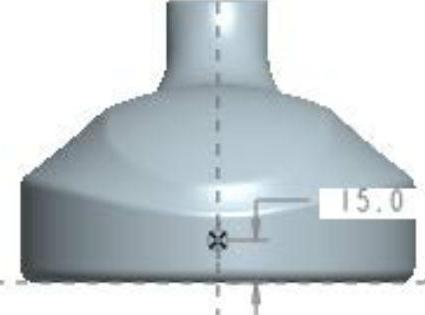

Step35.创建图12.2.43所示的草绘基准点PNT5──草绘6。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter12-157.jpg，选取图12.2.44所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，定义方向为978-7-111-55601-5-Chapter12-158.jpg；单击“几何点”按钮978-7-111-55601-5-Chapter12-159.jpg，绘制图12.2.45所示的草图（1个几何点），单击工具栏的978-7-111-55601-5-Chapter12-160.jpg按钮，完成草绘基准点PNT5的创建。


图12.2.42 基准平面DTM6

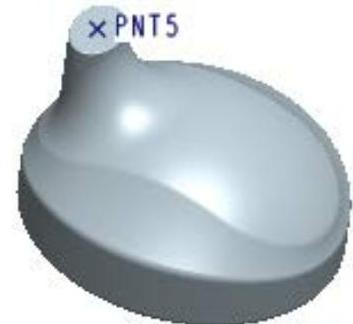

图12.2.43 PNT5（建模环境）


图12.2.44 定义草绘平面

Step36.创建图12.2.46所示的草绘基准点PNT6──草绘7。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter12-164.jpg，选取ASM_RIGHT为草绘平面，选取ASM_TOP基准平面为参照平面，定义方向为978-7-111-55601-5-Chapter12-165.jpg；单击“几何点”按钮978-7-111-55601-5-Chapter12-166.jpg，绘制图12.2.47所示的草图（1个几何点），单击工具栏的978-7-111-55601-5-Chapter12-167.jpg按钮，完成草绘基准点PNT6的创建。


图12.2.45 PNT5（草绘环境）

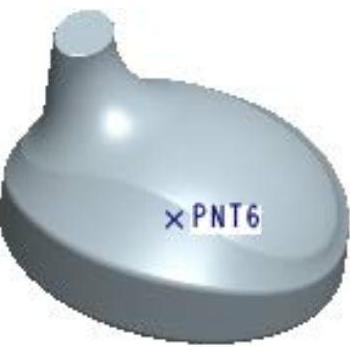

图12.2.46 PNT6（建模环境）


图12.2.47 PNT6（草绘环境）

Step37.保存模型文件。

说明：因后面所创建的台灯底座等模型要用到此文件中的曲面和草绘特征，所以在保存此模型文件时，建议将所有曲面特征和草绘5显示。
