如何制作左盖模型——详细步骤与图示

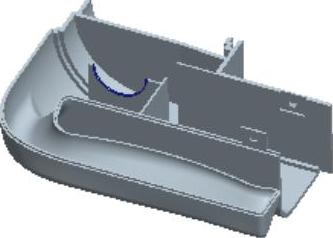

下面讲解左盖（LEFT.PRT）的创建过程。零件模型及模型树如图11.11.1所示。

Step1.在装配体中创建左盖（LEFT.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中选中选项组中的单选项；选中选项组中的单选项；在文本框中输入文件名LEFT，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

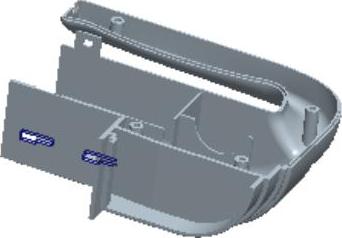

图11.11.1 零件模型及模型树

Step2.激活左盖模型。

（1）在模型树中单击，然后右击，在系统弹出的快捷菜单中选择命令。

（2）选择下拉菜单命令，系统弹出“复制几何”操控板。在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮被按下。

②复制几何。在操控板中单击按钮，系统弹出“参照”界面；选中复选框，然后在模型树中选取FIFTH.PRT为参照模型；单击“完成”按钮。

Step3.在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

Step4.隐藏草图及曲线。在模型树区域选取下拉列表中的选项，在系统弹出的层区域中右击，在快捷菜单中选取选项，此时完成五级控件中的所有曲线及草图的隐藏。

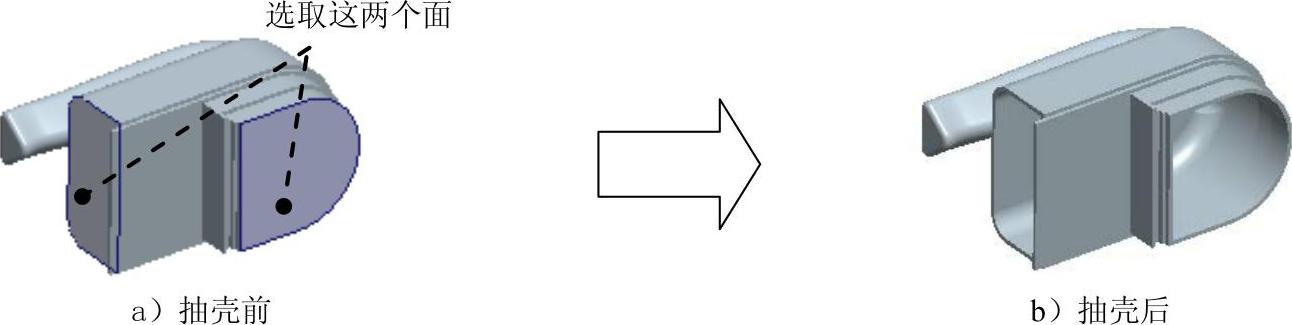

Step5.创建图11.11.2b所示的抽壳特征──壳1。选择下拉菜单命令；在绘图区选取图11.11.2a所示的面为移除面，输入厚度值2.2。

图11.11.2 壳1

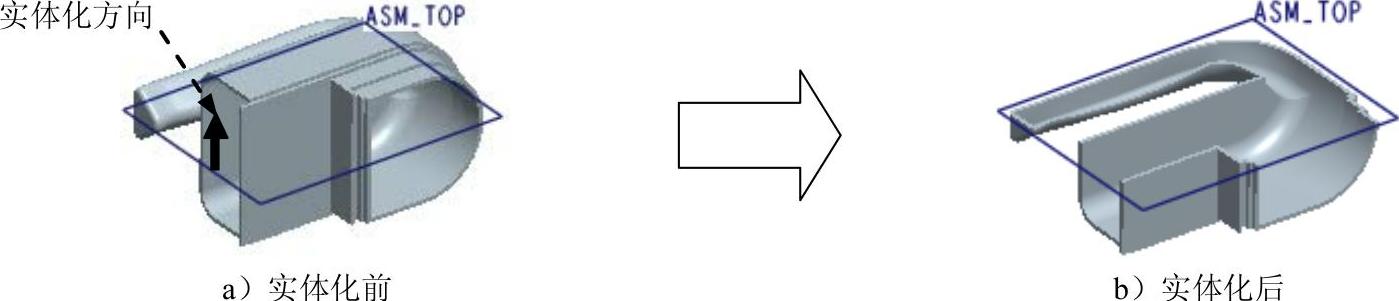

Step6.添加图11.11.3b所示的实体化特征──实体化1。选取图11.11.3a所示的TOP基准平面，选择下拉菜单命令；定义实体化方向如图11.11.3a所示，并在操控板中单击“去除材料”按钮。

Step7.创建图11.11.4所示的拉伸特征──拉伸1。选择下拉菜单命令；选取图11.11.5所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.6所示的截面草图；在操控板中选取深度类型为，输入深度值4.0。

图11.11.3 实体化1

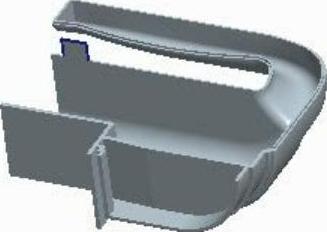

图11.11.4 拉伸1

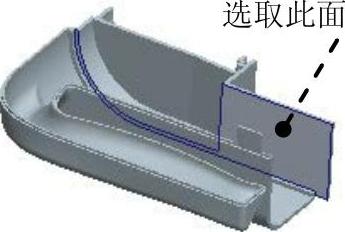

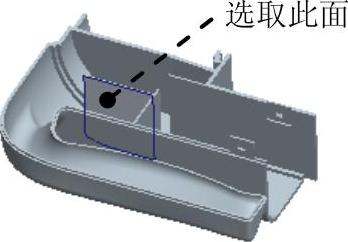

图11.11.5 定义草绘平面

Step8.创建图11.11.7所示的拉伸特征──拉伸2。选择下拉菜单命令；选取图11.11.8所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.11.9所示的截面草图；在操控板中选取深度类型为，输入深度值6.0。

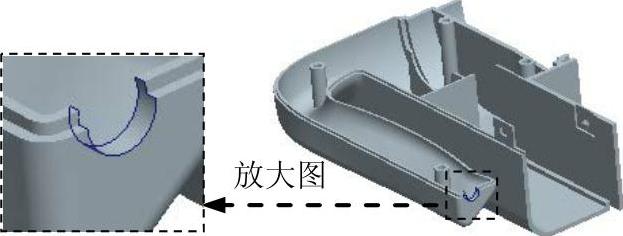

图11.11.6 截面草图

图11.11.7 拉伸2

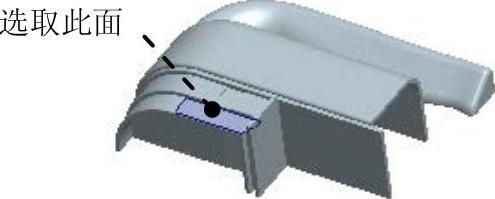

图11.11.8 定义草绘平面

图11.11.9 定义草绘平面

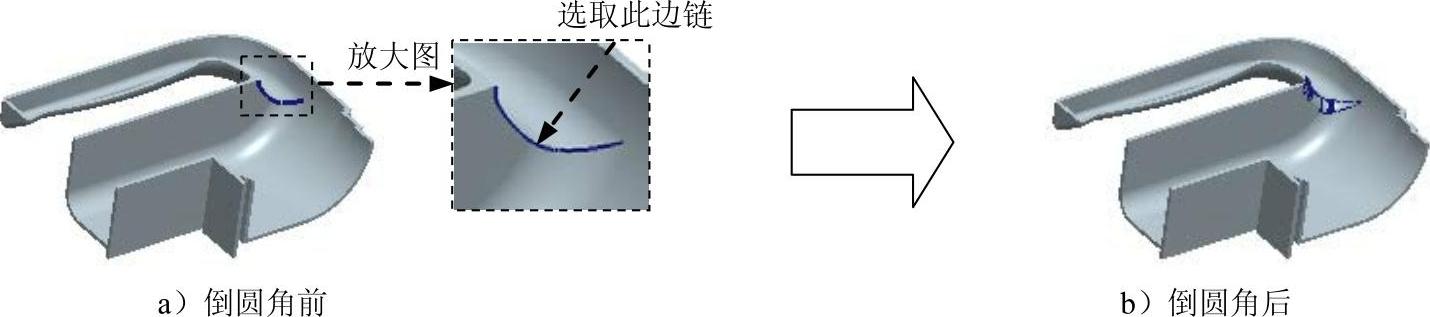

Step9.创建图11.11.10b所示的倒圆角特征──倒圆角1。选择下拉菜单命令；选取图11.11.10a所示的边链为圆角放置参照，输入圆角半径值3.0。

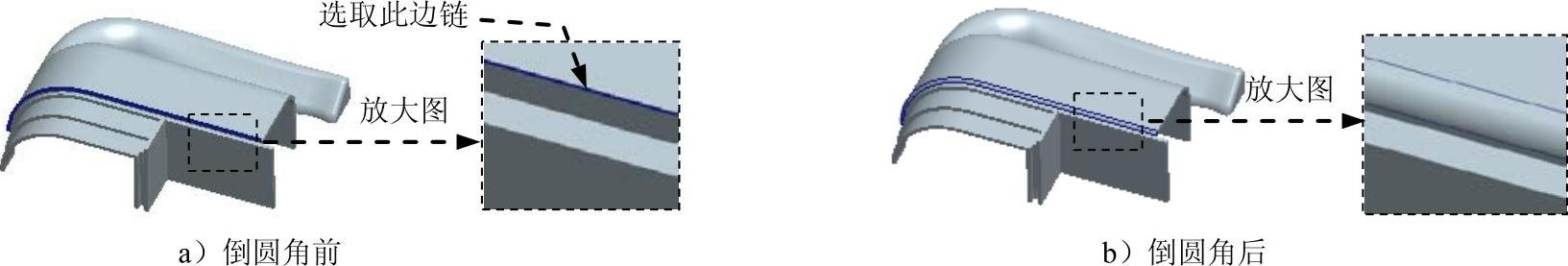

图11.11.10 倒圆角1

Step10.创建图11.11.11b所示的倒圆角特征──倒圆角2。选择下拉菜单命令；选取图11.11.11a所示的边链为圆角放置参照，输入圆角半径值5.5。

图11.11.11 倒圆角2

Step11.创建图11.11.12b所示的倒圆角特征──倒圆角3。选择下拉菜单命令；选取图11.11.12a所示的边链为圆角放置参照，输入圆角半径值1.5。

图11.11.12 倒圆角3

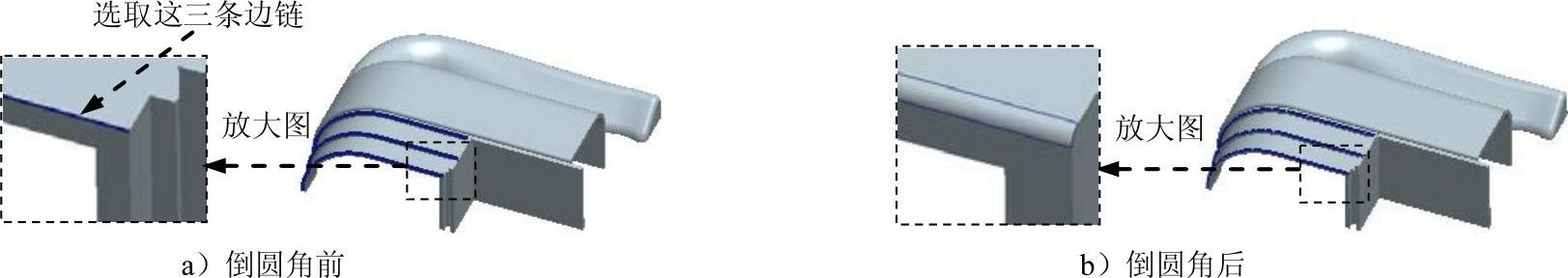

Step12.创建图11.11.13b所示的倒圆角特征──倒圆角4。选择下拉菜单命令；选取图11.11.13a所示的三条边链为圆角放置参照，输入圆角半径值0.5。

图11.11.13 倒圆角4

Step13.创建图11.11.14所示的扫描特征──伸出项（标识3409）。

图11.11.14 伸出项（标识3409）

（1）选择下拉菜单命令，系统弹出“伸出项：扫描”对话框。

（2）定义扫描轨迹。在菜单中选择命令，在绘图区选取图11.11.15所示的面为草绘平面，选择命令，选取ASM_FRONT基准平面为参照平面，绘制图11.11.16所示的截面草图，定义扫描轨迹的起始方向如图11.11.16所示；完成后单击按钮，在菜单管理器中选择命令。

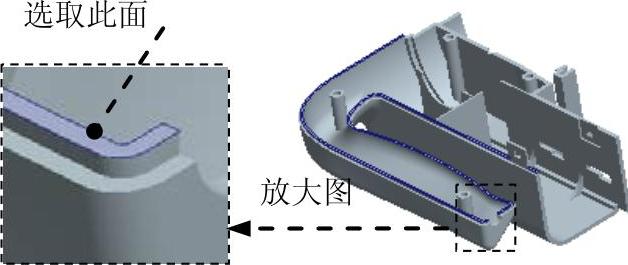

图11.11.15 定义草绘平面

说明：起点一定要在图11.11.16所示的位置，否则就会出现截面不完整。首先选择一个点确定为起始点，然后右击，选择

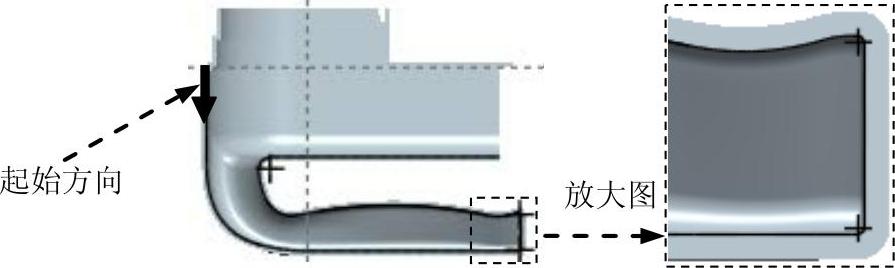

图11.11.16 扫描轨迹

（3）系统进入截面草绘环境，绘制图11.11.17所示的截面草图，完成后单击

（4）在系统弹出的菜单管理器中选择命令。

（5）单击“伸出项：扫描”对话框中的按钮，完成伸出项（标识3409）的创建。

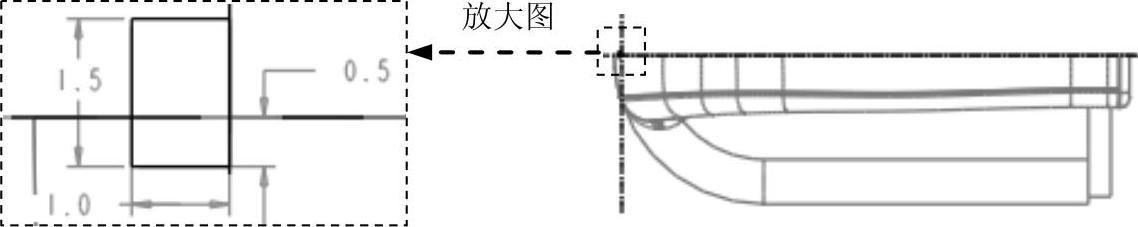

图11.11.17 截面草图

Step14.创建图11.11.18所示的拉伸特征──拉伸3。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.19所示的截面草图；在操控板中选取深度类型为；按下“加厚草图”按钮，输入值2.0。

注意：由于系统的原因有时候要选择加厚方向，单击按钮选择加厚的方向和模型中的一致。

图11.11.18 拉伸3

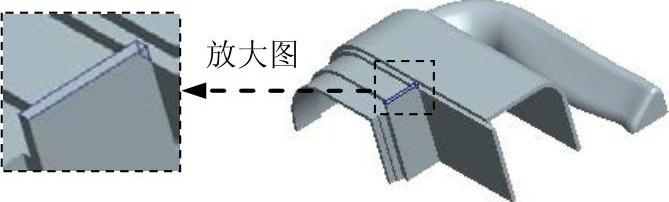

图11.11.19 截面草图

Step15.创建图11.11.20所示的拉伸特征──拉伸4。选择下拉菜单命令；选取图11.11.21所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.22所示的截面草图；在操控板中选取深度类型为，输入深度值0.5；单击“去除材料”按钮。

图11.11.20 拉伸4

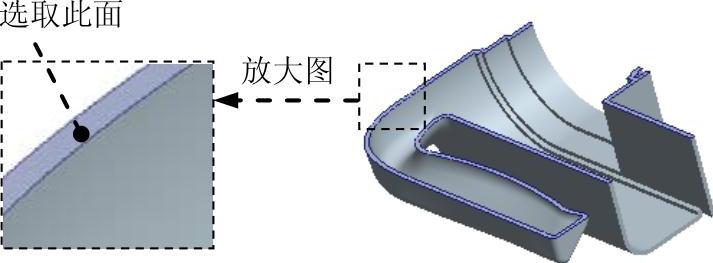

图11.11.21 定义草绘平面

Step16.创建图11.11.23所示的拉伸特征──拉伸5。选择下拉菜单命令；选取图11.11.24所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.25所示的截面草图；在操控板中选取深度类型为，输入深度值2.5。

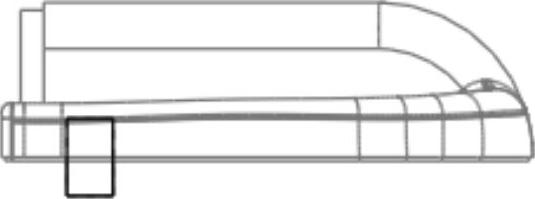

图11.11.22 截面草图

图11.11.23 拉伸5

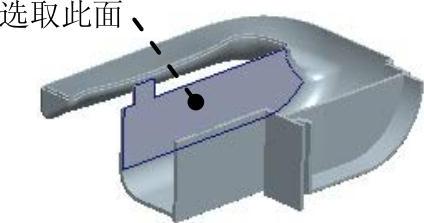

图11.11.24 定义草绘平面

图11.11.25 截面草图

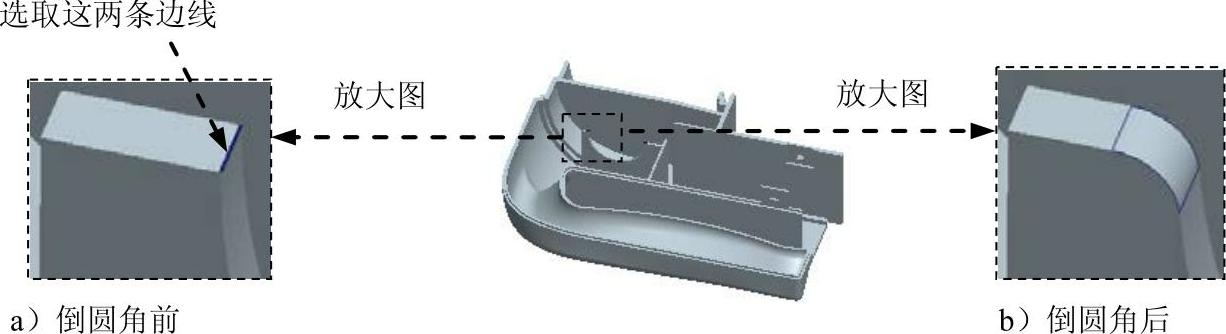

Step17.创建图11.11.26b所示的倒圆角特征──倒圆角5。选择下拉菜单命令；选取图11.11.26a所示的两条边线为圆角放置参照，输入圆角半径值0.5。

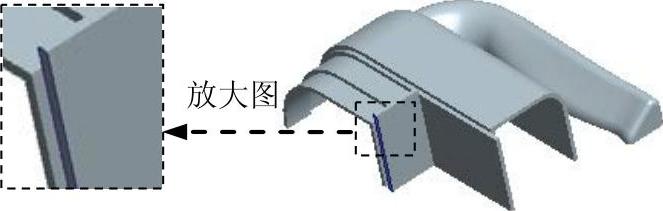

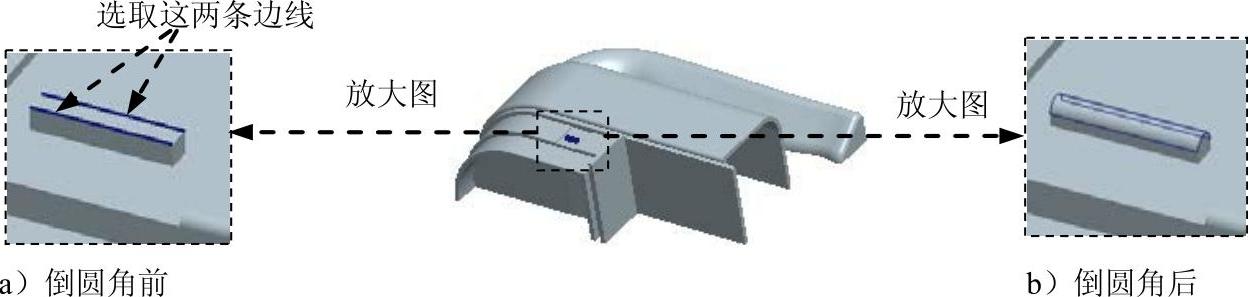

图11.11.26 倒圆角5

Step18.创建图11.11.27所示的拉伸特征──拉伸6。选择下拉菜单命令；选取图11.11.28所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.29所示的截面草图；在操控板中选取深度类型为，输入深度值1.0。

图11.11.27 拉伸6

图11.11.28 定义草绘平面

说明：为了保证设计零件的可装配性，图11.11.29所示的截面草图是基于五级控件中的草图而创建的。

Step19.创建图11.11.30所示的拉伸特征──拉伸7。选择下拉菜单命令；选取图11.11.31所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.32所示的截面草图；在操控板中选取深度类型为，输入深度值1.0，并单击“去除材料”按钮。

图11.11.29 截面草图

图11.11.30 拉伸7

图11.11.31 定义草绘平面

Step20.创建图11.11.33所示的拉伸特征──拉伸8。选择下拉菜单命令；选取DTM5基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图11.11.34所示的截面草图；在操控板中选取深度类型为，输入深度值3.0。

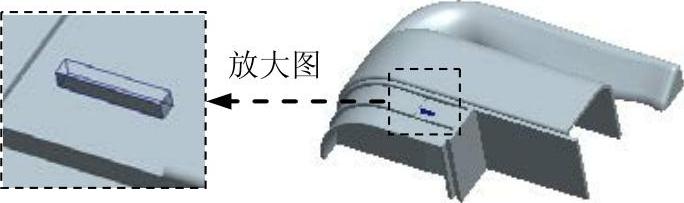

图11.11.32 截面草图

图11.11.33 拉伸8

图11.11.34 截面草图

Step21.创建图11.11.35b所示的倒圆角特征──倒圆角6。选择下拉菜单命令；选取图11.11.35a所示的边线为圆角放置参照，输入圆角半径值0.2。

图11.11.35 倒圆角6

Step22.创建图11.11.36所示的拉伸特征──拉伸9。选择下拉菜单命令；选取图11.11.37所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.38所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

图11.11.36 拉伸9

图11.11.37 定义草绘平面

Step23.创建图11.11.39所示的拉伸特征──拉伸10。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.40所示的截面草图；在操控板中选取深度类型为；按下“加厚草图”按钮，输入值1.0。

说明：为了保证设计零件的可装配性，图11.11.40所示的截面草图是基于五级控件中的草图而创建的。

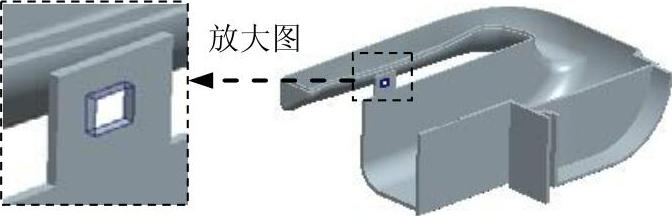

图11.11.38 截面草图

图11.11.39 拉伸10

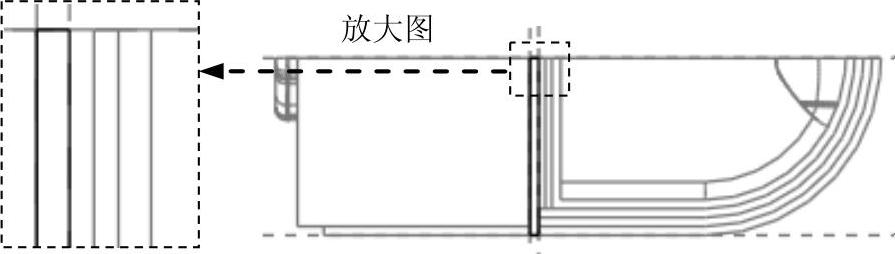

图11.11.40 截面草图

Step24.创建图11.11.41所示的拉伸特征──拉伸11。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.42所示的截面草图；在操控板中选取深度类型为；按下“加厚草图”按钮，输入值1.0。

图11.11.41 拉伸11

图11.11.42 截面草图

说明：图11.11.42所示的截面草图是基于五级控件中的草图而创建的。

Step25.创建图11.11.43所示的拉伸特征──拉伸12。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.44所示的截面草图；在操控板中选取深度类型为；按下“加厚草图”按钮，输入值1.0。

图11.11.43 拉伸12

图11.11.44 截面草图

Step26.创建图11.11.45所示的拉伸特征──拉伸13。选择下拉菜单命令；选取图11.11.46所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.11.47所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

图11.11.45 拉伸13

图11.11.46 定义草绘平面

说明：图11.11.47所示的截面草图是基于五级控件中的草图而创建的。

图11.11.47 截面草图

Step27.创建图11.11.48b所示的倒圆角特征──倒圆角7。选择下拉菜单命令；选取图11.11.48a所示的两条边线为圆角放置参照，输入圆角半径值1.0。

图11.11.48 倒圆角7

Step28.创建图11.11.49所示的拉伸特征──拉伸14。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.50所示的截面草图；在操控板中单击按钮，在系统弹出的界面的下拉列表中选择选项，并在其后的文本框中输入2.0；在的下拉列表中选择选项。

说明：图11.11.50所示的截面草图中所绘制的四个圆是基于五级控件中的草图而创建的。

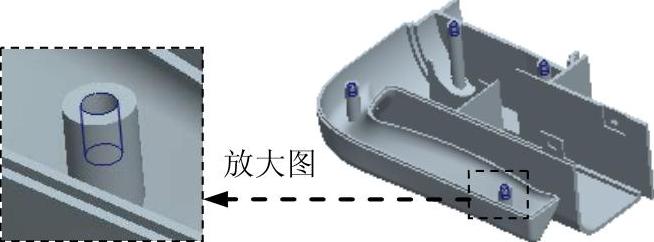

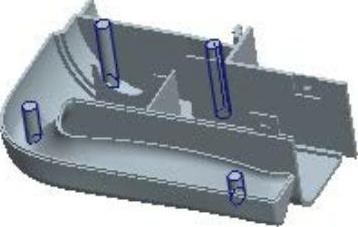

图11.11.49 拉伸14

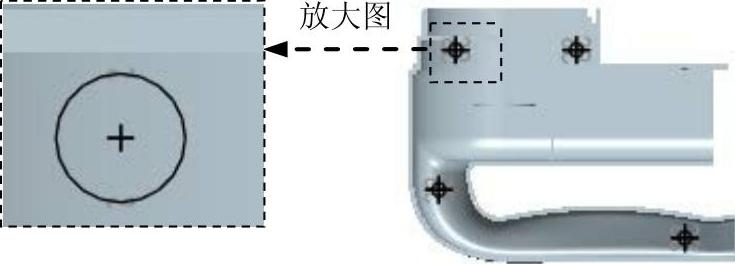

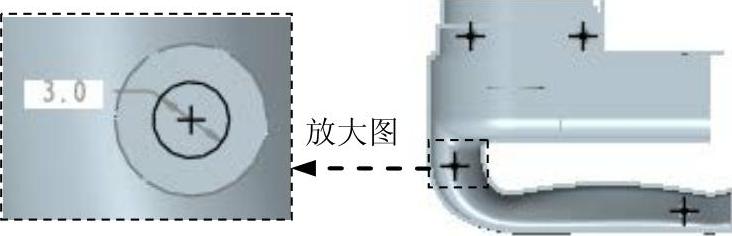

图11.11.50 截面草图

Step29.创建图11.11.51所示的拉伸特征──拉伸15。选择下拉菜单命令；选取图11.11.52所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.53所示的截面草图；在操控板中选取深度类型为，输入深度值5.0，并单击“去除材料”按钮。

图11.11.51 拉伸15

图11.11.52 定义草绘平面

Step30.创建图11.11.54所示的拉伸特征──拉伸16。选择下拉菜单命令；选取图11.11.55所示的面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图11.11.56所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

说明：图11.11.56所示的截面草图中所绘制的圆是基于五级控件中的草图而创建的。

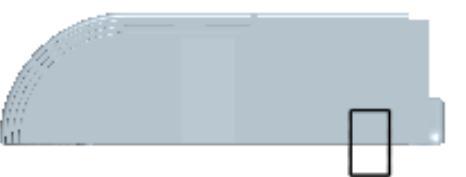

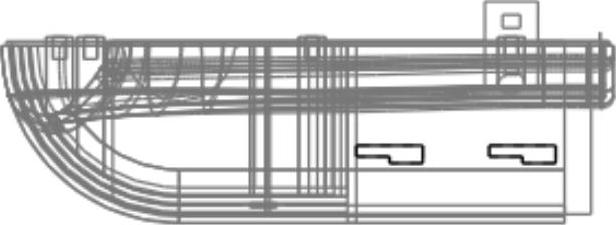

图11.11.53 截面草图

图11.11.54 拉伸16

图11.11.55 定义草绘平面

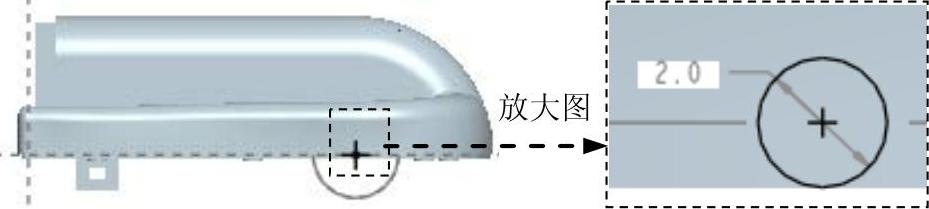

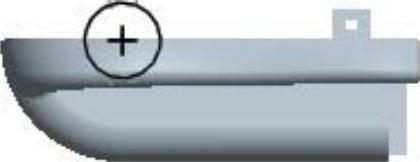

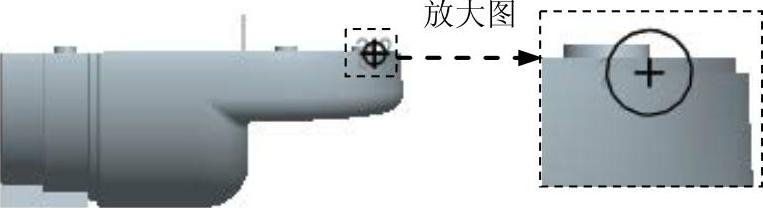

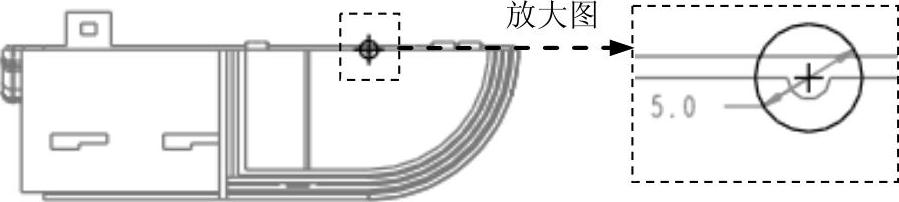

图11.11.56 截面草图

Step31.创建图11.11.57所示的拉伸特征──拉伸17。选择下拉菜单命令；选取图11.11.58所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.59所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

说明：图11.11.59所示的截面草图是基于五级控件中的草图而创建的。

图11.11.57 拉伸17

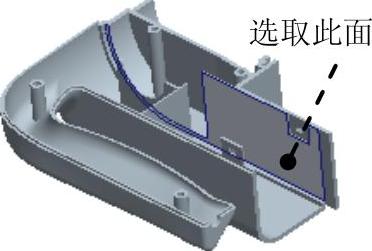

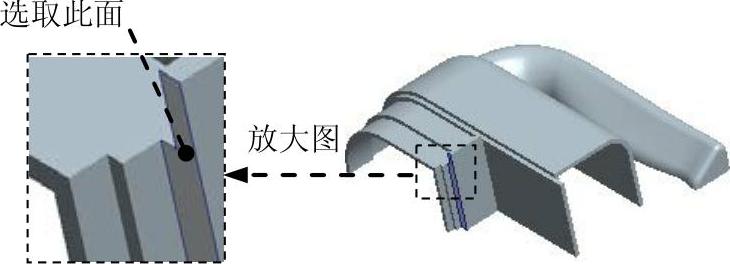

图11.11.58 定义草绘平面

Step32.创建图11.11.60所示的拉伸特征──拉伸18。选择下拉菜单命令；选取图11.11.61所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.11.62所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

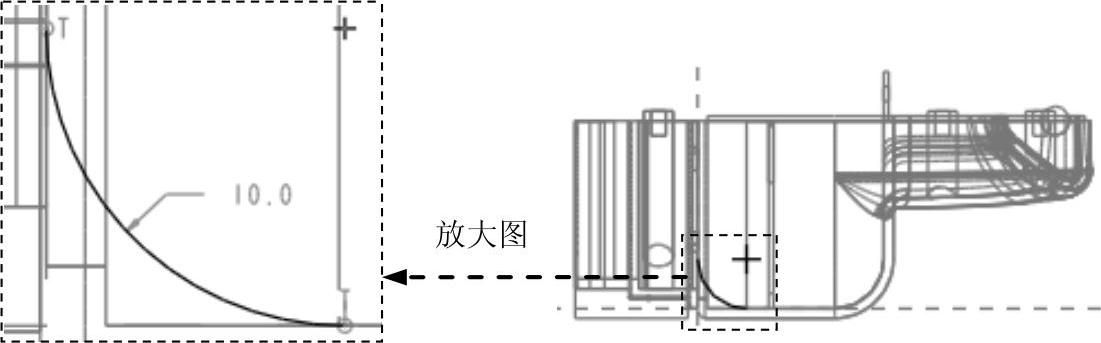

图11.11.59 截面草图

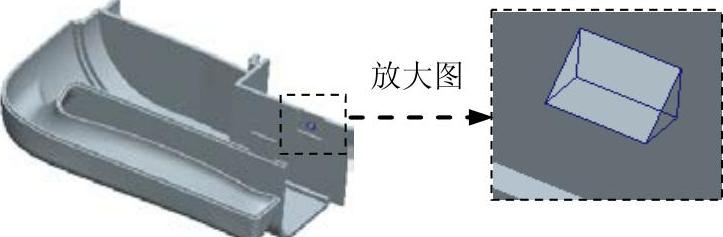

图11.11.60 拉伸18

说明：图11.11.62所示的截面草图是用“使用边”命令示。

图11.11.61 定义草绘平面

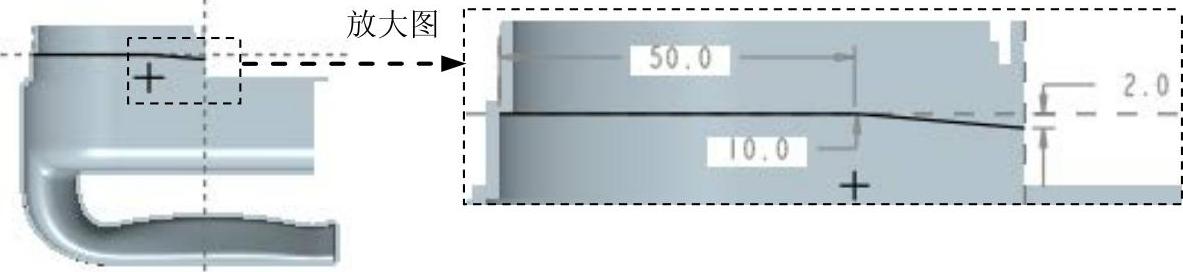

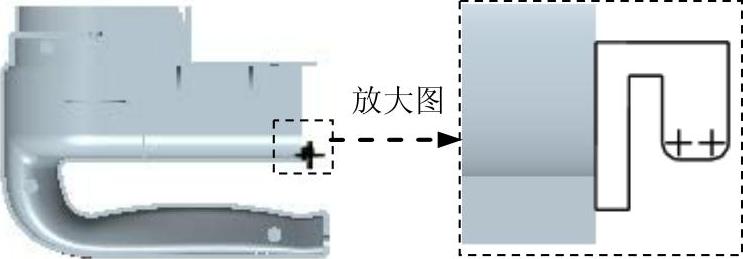

图11.11.62 截面草图（草绘环境）

Step33.添加图11.11.64所示的筋特征──轮廓筋1。选择下拉菜单命令；单击操控板中的按钮，系统弹出草绘界面，单击此界面中按钮；选取DTM4基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.11.65所示的截面草图；在文本框中输入值2.0。

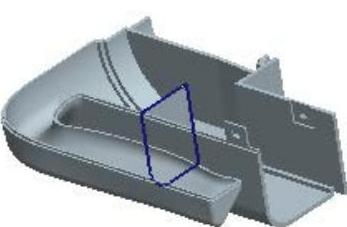

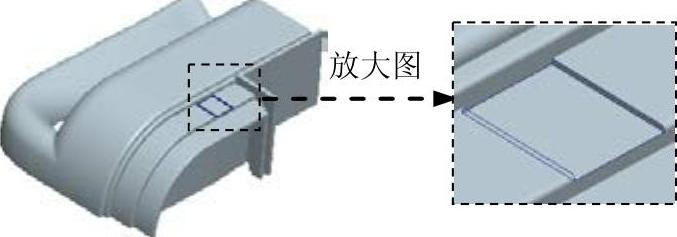

图11.11.63 截面草图（建模环境）

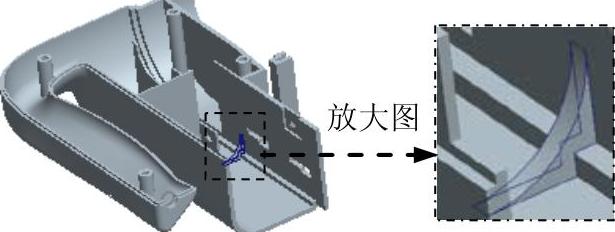

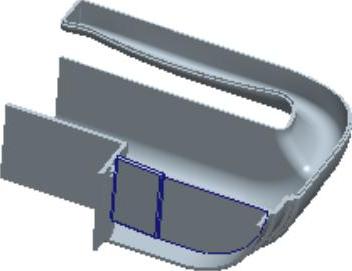

图11.11.64 轮廓筋1

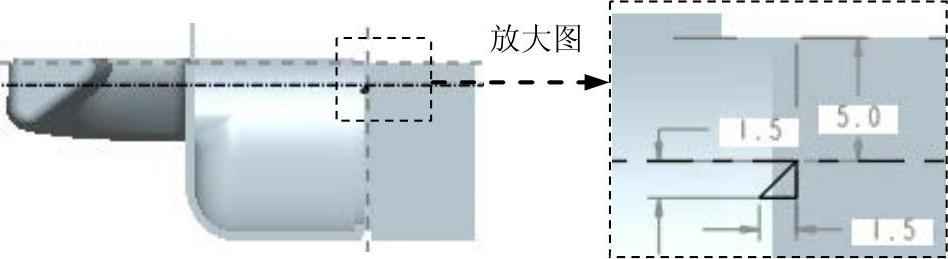

图11.11.65 截面草图

Step34.创建图11.11.66所示的阵列特征──阵列1/筋1。在模型树中选取筋1，选择下拉菜单命令；在操控板的界面中选中单选项；在操控板中单击按钮，在绘图区选取图11.11.67所示的边线，输入增量值30.0，在操控板中输入阵列数目值2，并按<Enter>键。

图11.11.66 阵列1/筋1

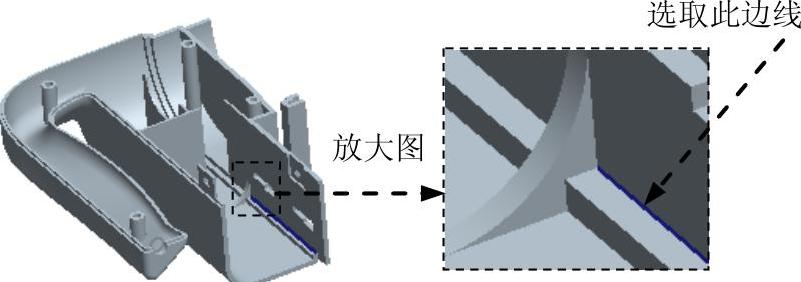

图11.11.67 定义阵列方向

Step35.创建图11.11.68所示的拉伸特征──拉伸19。选择下拉菜单命令；选取图11.11.69所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.11.70所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

说明：图11.11.70所示的截面草图是以五级控件中的草图为参照而创建的。

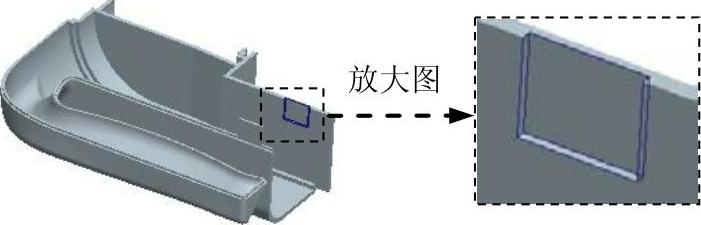

图11.11.68 拉伸19

图11.11.69 定义草绘平面

Step36.创建图11.11.71所示的拉伸特征──拉伸20。选择下拉菜单命令；选取图11.11.72所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.11.73所示的截面草图；在操控板中选取深度类型为，输入深度值1.0，并单击“去除材料”按钮。

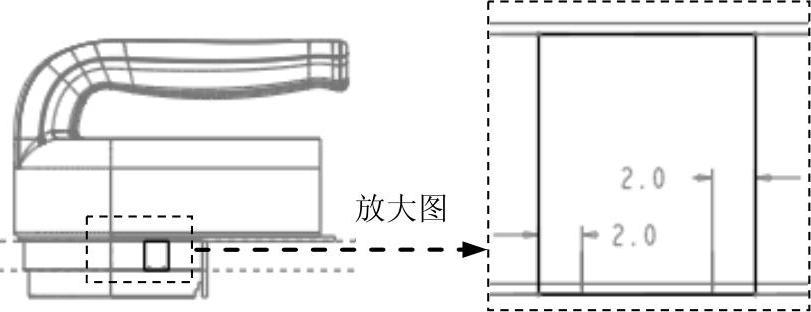

图11.11.70 截面草图

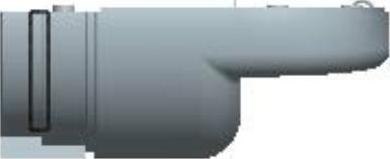

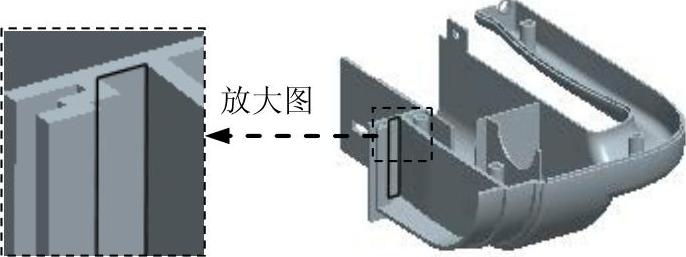

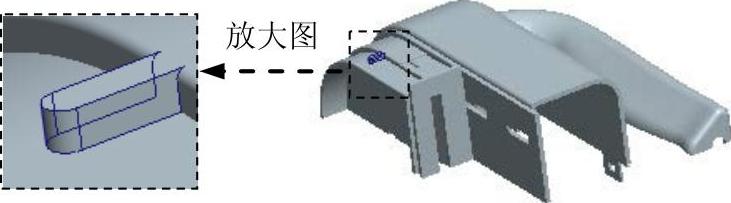

图11.11.71 拉伸20

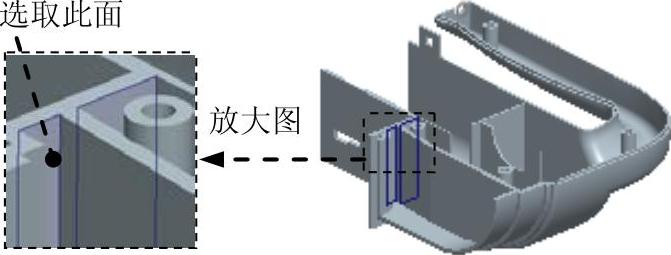

图11.11.72 定义草绘平面

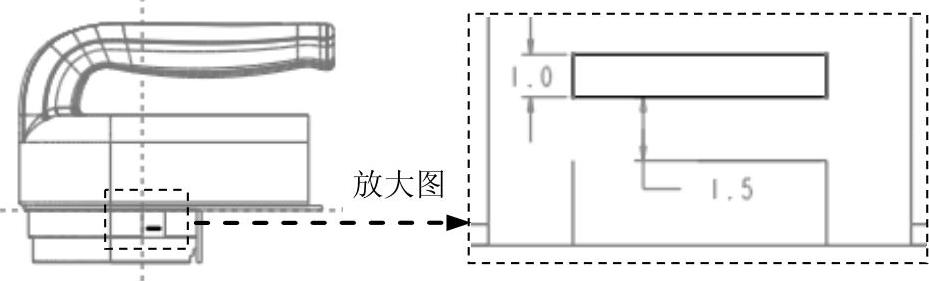

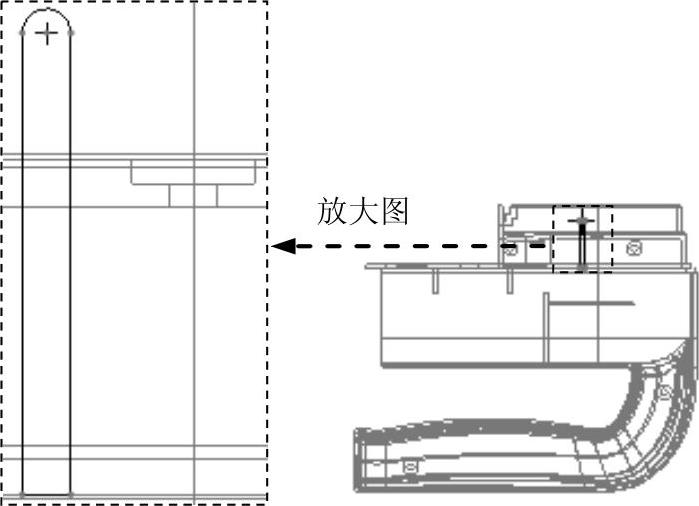

图11.11.73 截面草图

Step37.创建图11.11.74所示的拉伸特征──拉伸21。选择下拉菜单命令；选取图11.11.75所示的面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图11.11.76所示的截面草图；在操控板中选取深度类型为，选取图11.11.77所示的面为拉伸终止面。

说明：图11.11.76所示的截面草图是基于五级控件中的草图而创建的。

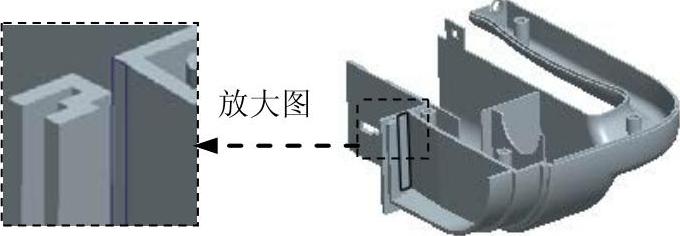

图11.11.74 拉伸21

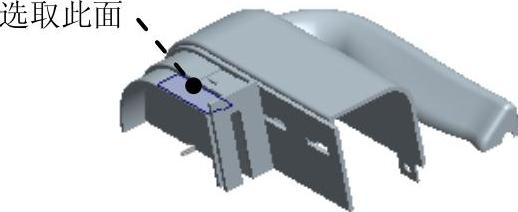

图11.11.75 定义草绘平面

图11.11.76 截面草图

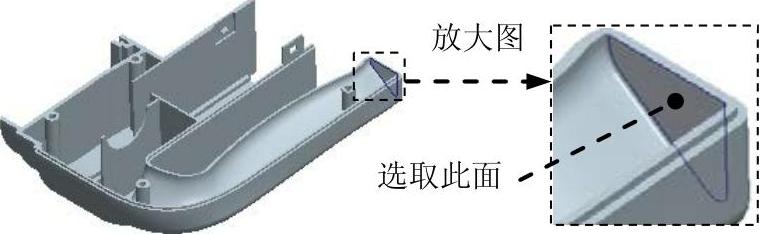

图11.11.77 定义草绘平面

Step38.创建图11.11.78所示的拉伸特征──拉伸22。选择下拉菜单命令；选取图11.11.79所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.11.80所示的截面草图；在操控板中选取深度类型为，输入深度值5.0。

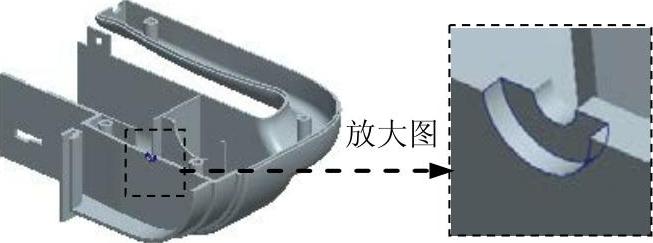

图11.11.78 拉伸22

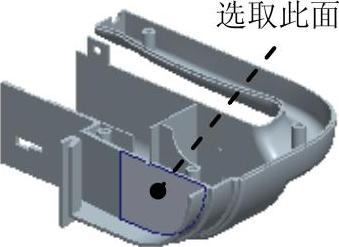

图11.11.79 定义草绘平面

图11.11.80 截面草图

Step39.保存模型文件。
