下面讲解前端外壳（CRUST.PRT）的创建过程。零件模型及模型树如图11.10.1所示。

Step1.在装配体中创建前端外壳（CRUST.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中选中选项组的单选项；选中选项组中的单选项；在文本框中输入文件名CRUST，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

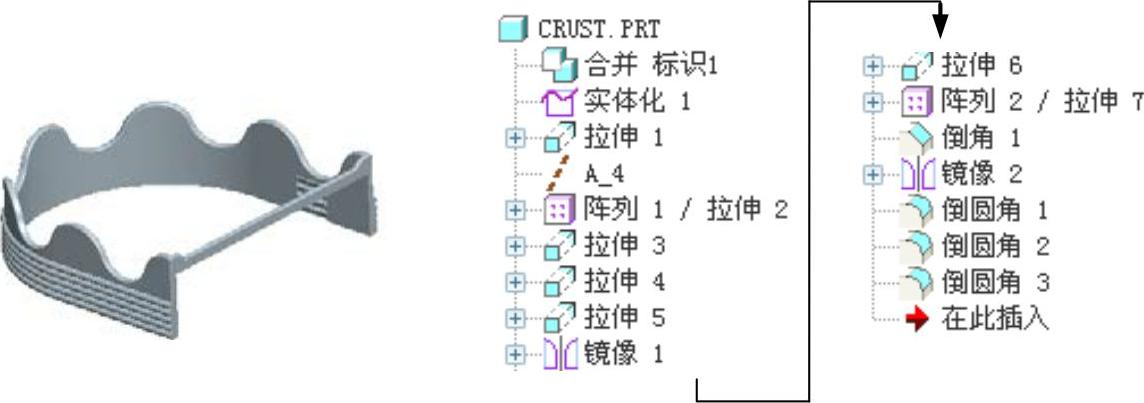

图11.10.1 零件模型及模型树

Step2.激活前端外壳模型。

（1）在模型树中单击命令。

（2）选择下拉菜单命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮被按下。

②复制几何。在操控板中单击按钮，系统弹出“参照”界面；选中复选框，然后在模型树中选取FOURTH.PRT为参照模型；单击“完成”按钮。

Step3.在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

Step4.隐藏草图及曲线。在模型树区域选取下拉列表中的选项，在系统弹出的层区域中右击，从系统弹出的快捷菜单中选取选项，此时完成骨架模型中的所有曲线及草图。

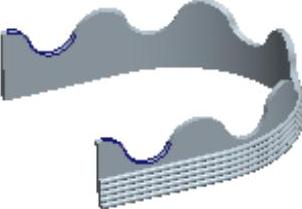

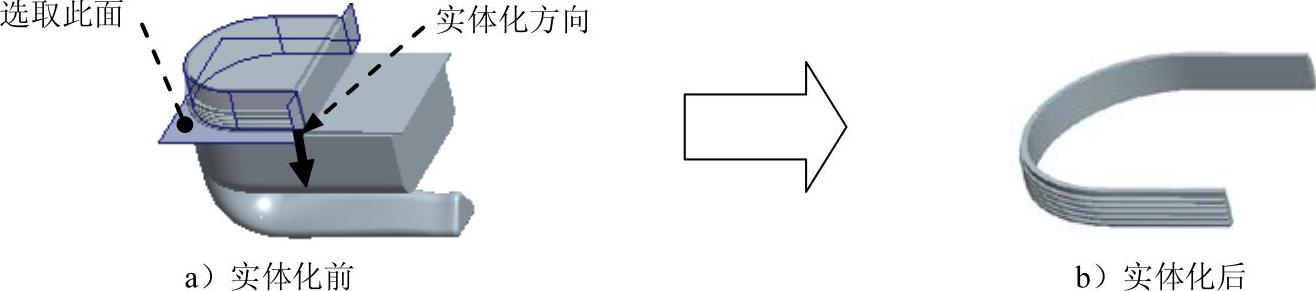

Step5.添加图11.10.2b所示的实体化特征──实体化1。选取图11.10.2a所示的面，选择下拉菜单命令；定义实体化方向如图11.10.2a所示，并在操控板中单击“去除材料”按钮。

图11.10.2 实体化1

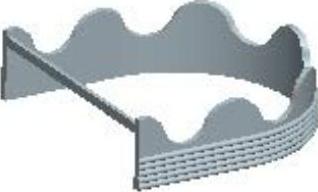

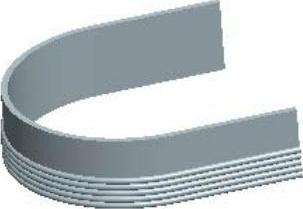

Step6.创建图11.10.3所示的拉伸特征──拉伸1。选择下拉菜单命令；选取图11.10.4所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图11.10.5所示的截面草图（用“使用边”命令）；在操控板中选取深度类型为，输入深度值10.0。

Step7.创建图11.10.6所示的基准轴──A_4。单击工具栏中的“基准轴”按钮，系统弹出“基准轴”对话框；选取图11.10.6所示的面，将其约束类型设置为。

图11.10.3 拉伸1

图11.10.4 定义草绘平面

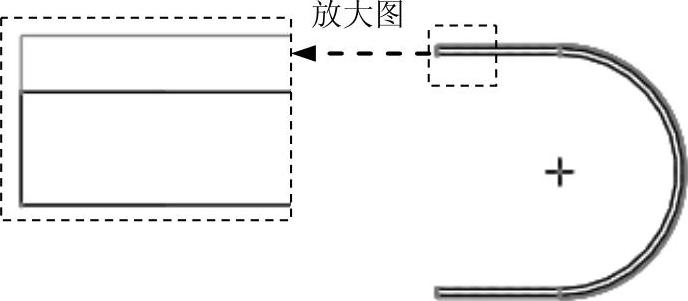

图11.10.5 截面草图

图11.10.6 基准轴A_4

Step8.创建图11.10.7所示的拉伸特征──拉伸2。选择下拉菜单命令；选取图11.10.8所示的面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图11.10.9所示的截面草图；在操控板中单击按钮，在弹出的界面的下拉列表中选择选项；在的下拉列表中选择选项，并在其后的文本框中输入10.0，并单击“去除材料”按钮。

图11.10.7 拉伸2

图11.10.8 定义草绘平面

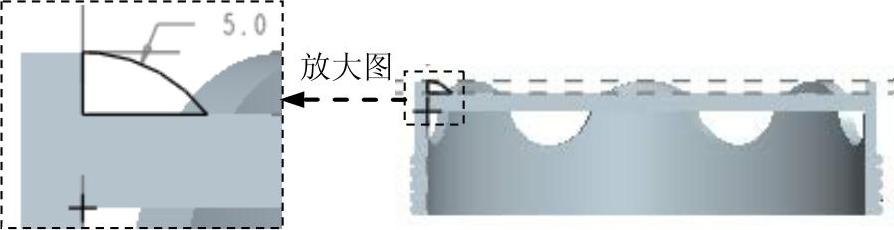

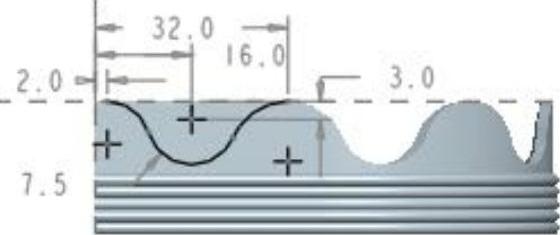

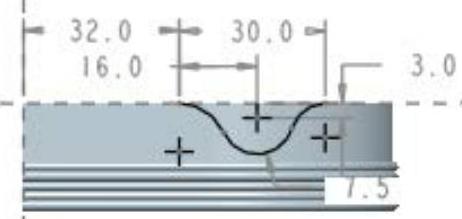

图11.10.9 截面草图

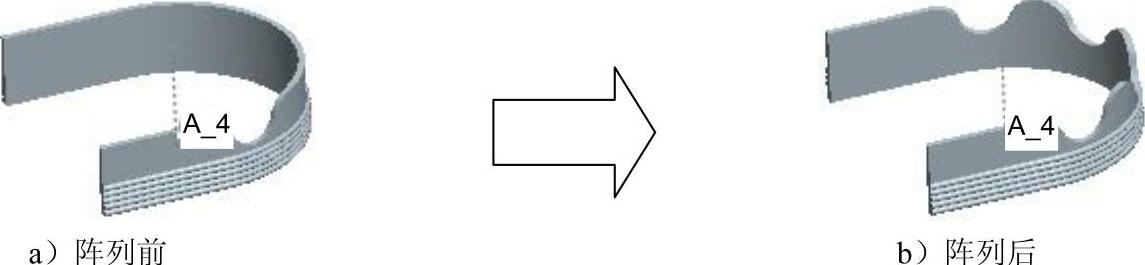

Step9.创建图11.10.10b所示的阵列特征──阵列1/拉伸2。在模型树中选择拉伸2，然后右击，在系统弹出的快捷菜单中选择选择选项；选择图11.10.6所创建的基准轴A_4为阵列中心轴；在阵列操控板中输入阵列个数值为4，成员之间的角度值为50.0。

图11.10.10 阵列1/拉伸2

Step10.创建图11.10.11所示的拉伸特征──拉伸3。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图11.10.12所示的截面草图；在操控板中单击按钮，在弹出的界面的下拉列表中选择选项；在的下拉列表中选择选项，并单击“去除材料”按钮。

图11.10.11 拉伸3

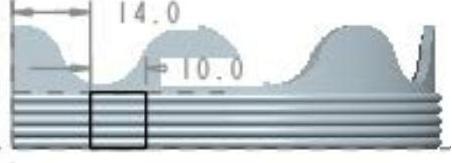

图11.10.12 截面草图

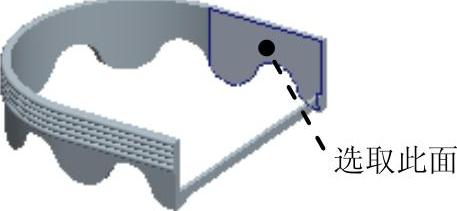

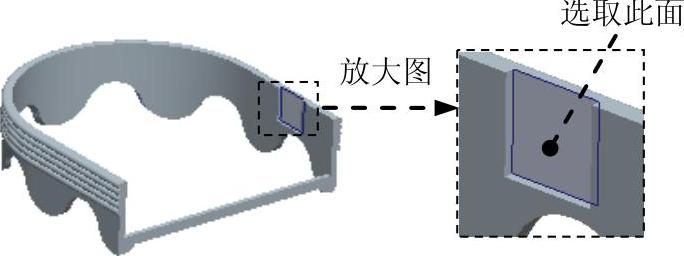

Step11.创建图11.10.13所示的拉伸特征──拉伸4。将窗口切换至装配体窗口，并激活CRUST.PRT零部件；选择下拉菜单命令；选取图11.10.14所示的面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；单击对话框中的按钮，绘制图11.10.15所示的截面草图；在操控板中选取深度类型为。
