下面讲解盒子（BOX.PRT）的过程。零件模型及模型树如图11.8.1所示。

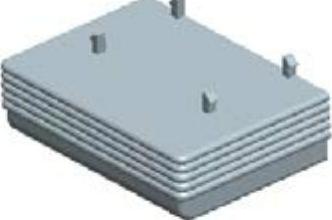

图11.8.1 零件模型及模型树

Step1.在装配体中创建盒子（BOX.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中，选中选项组的单选项；选中选项组中的单选项；在文本框中输入文件名BOX，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

Step2.激活盒子模型。

（1）在模型树中单击，然后右击，在系统弹出的快捷菜单中选择命令。

（2）选择下拉菜单命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮被按下。

②复制几何。在操控板中单击按钮，系统弹出“参照”界面；选中复选框，然后在模型树中选取SECOND.PRT为参照模型；单击“完成”按钮。

Step3.在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

Step4.隐藏草图及曲线。在模型树区域选取下拉列表中的选项，在系统弹出的层区域中右击，从系统弹出的快捷菜单中选取选项，此时完成骨架模型中的所有曲线及草图的隐藏。

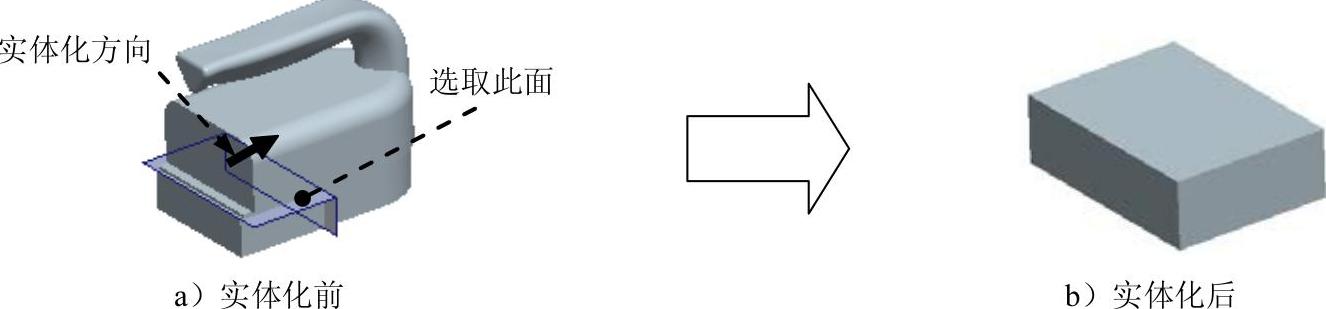

Step5.添加图11.8.2b所示的实体化特征──实体化1。选取图11.8.2a所示的曲面，选择下拉菜单命令；定义实体化方向如图11.8.2a所示，并在操控板中单击“去除材料”按钮。

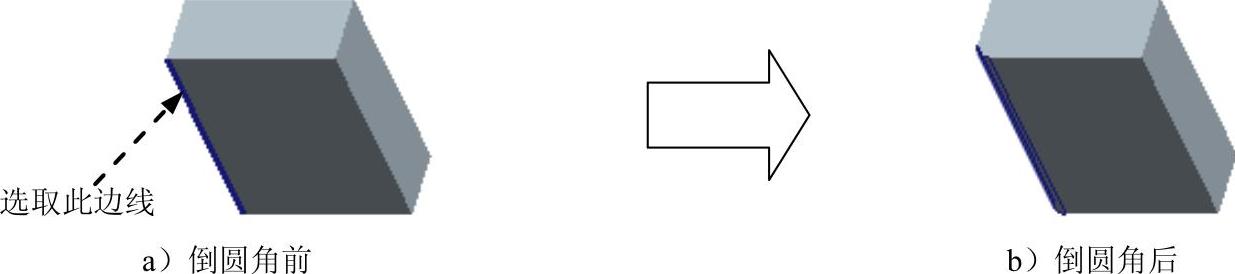

Step6.添加图11.8.3b所示的倒圆角特征──倒圆角1（将视图调整到系统默认方向）。选择下拉菜单命令，选取图11.8.3a所示的边线为圆角放置参照，圆角半径值为5.0。

图11.8.2 实体化1

图11.8.3 倒圆角1

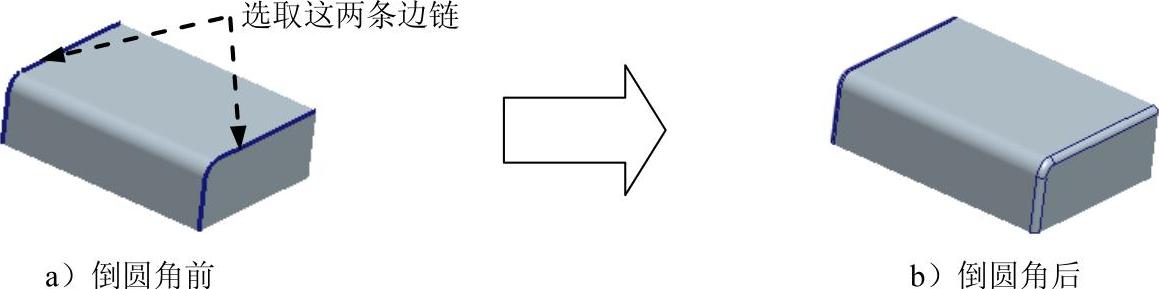

Step7.添加图11.8.4b所示的倒圆角特征──倒圆角2。选择下拉菜单命令；选取图11.8.4a所示的两条边链为圆角放置参照，圆角半径值为2.0。

图11.8.4 倒圆角2

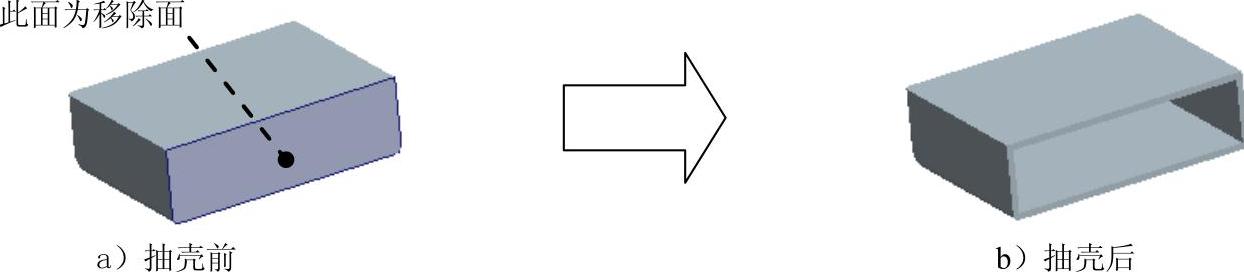

Step8.创建图11.8.5b所示的抽壳特征──壳1。选择下拉菜单命令；在绘图区选取图11.8.5a所示的面为移除面，输入厚度值2.0。

图11.8.5 壳1

Step9.创建图11.8.6所示的拉伸特征──拉伸1。选择下拉菜单命令；选取图11.8.7所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.8.8所示的截面草图；在操控板中选取深度类型为，输入深度值6.0。

说明：为了保证设计零件的可装配性，图11.8.8所示的截面草图是基于骨架模型中的草图而创建的，以下类似情况不再重述。

图11.8.6 拉伸1

图11.8.7 定义草绘平面

图11.8.8 截面草图

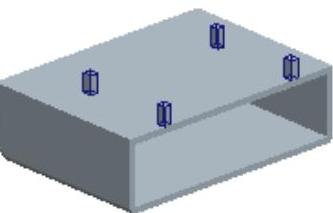

Step10.创建图11.8.9所示的拉伸特征──拉伸2。选择下拉菜单命令；选取图11.8.10所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.8.11所示的截面草图；在操控板中选取深度类型为，输入深度值3.0。

图11.8.9 拉伸2

图11.8.10 定义草绘平面

图11.8.11 截面草图

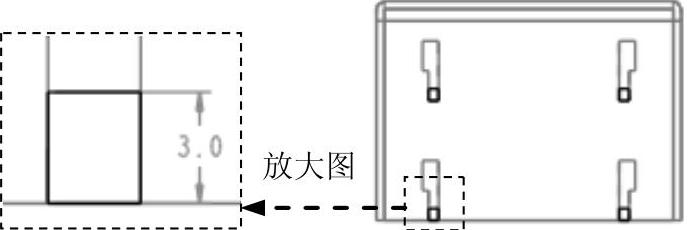

Step11.创建图11.8.12所示的拉伸特征──拉伸3。选择下拉菜单命令；选取图11.8.13所示的面为草绘平面，方向为，单击对话框中的按钮，绘制图11.8.14所示的截面草图（用“使用边”命令）；在操控板中选取深度类型为，输入深度值3.0。

图11.8.12 拉伸3

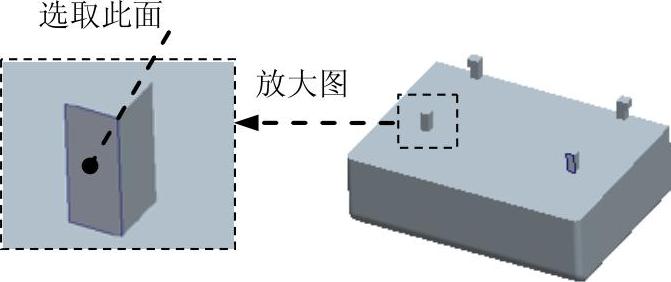

图11.8.13 定义草绘平面

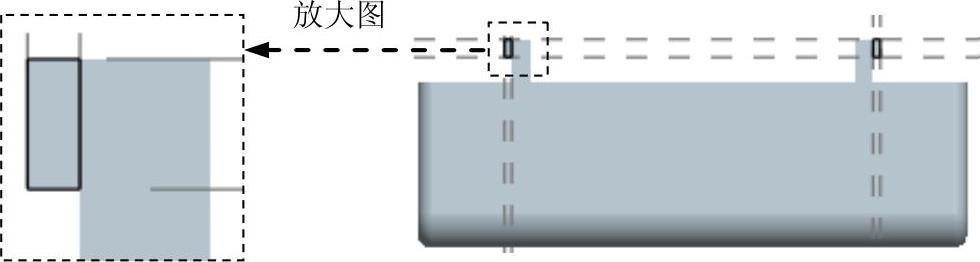

图11.8.14 截面草图

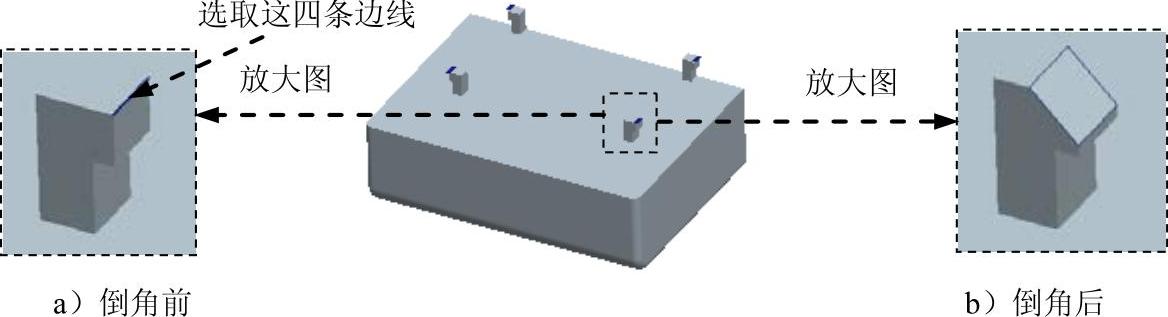

Step12.创建图11.8.15b所示的倒角特征──倒角1。选择下拉菜单命令；选取图11.8.15a所示的四条边线为倒角参照，选取倒角方案为，输入D值2.0。

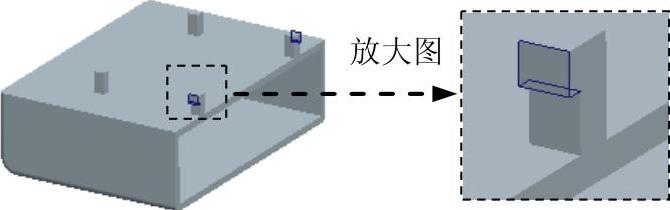

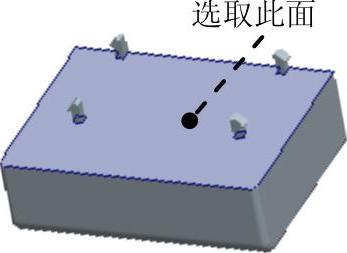

Step13.创建图11.8.16所示的草绘特征──草绘1。单击工具栏中的“草绘”按钮，选取图11.8.17所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.8.16所示的草图。

图11.8.15 倒角1

图11.8.16 草绘1

图11.8.17 定义草绘平面

Step14.创建图11.8.18所示的扫描特征──伸出项（标识2341）。

（1）选择下拉菜单命令，系统弹出“伸出项：扫描”对话框。

（2）定义扫描轨迹。在菜单中选择命令，在绘图区选取图11.8.16所示的草绘1，单击“选取”对话框中的按钮，定义扫描轨迹的起始方向如图11.8.19所示；在菜单管理器中选择命令。

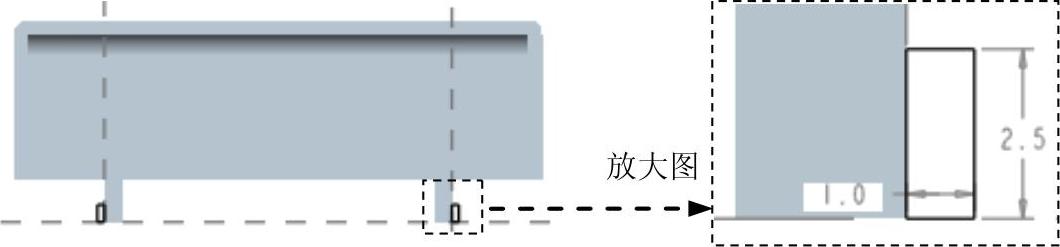

（3）系统进入截面草绘环境，绘制图11.8.20所示的截面草图，完成后单击按钮。

（4）在弹出的菜单管理器中选择命令。

（5）单击“伸出项：扫描”对话框中的按钮，完成伸出项（标识2341）的创建。

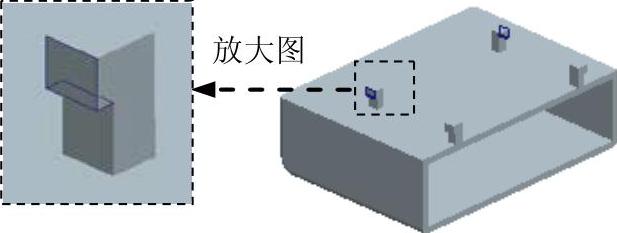

图11.8.18 伸出项（标识2341）

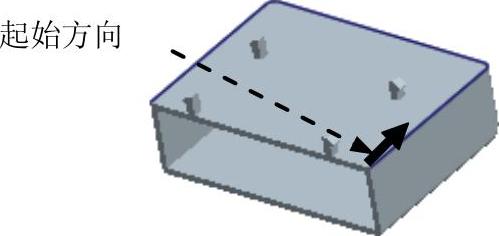

图11.8.19 定义起始方向

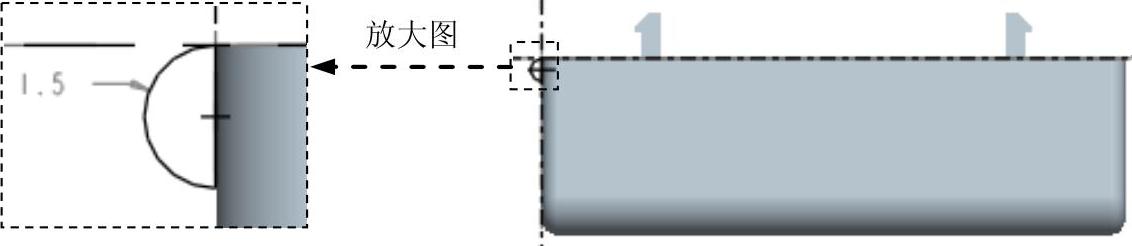

图11.8.20 截面草图

Step15.添加图11.8.21所示的阵列特征──阵列1/伸出项。在模型树中选取图11.8.18所示的伸出项，选择下拉菜单命令；在操控板的界面中选中单选项；在操控板中单击按钮，在绘图区选取图11.8.22所示的边线，输入增量值3.0，在操控板中输入阵列数目值5，并按<Enter>键。

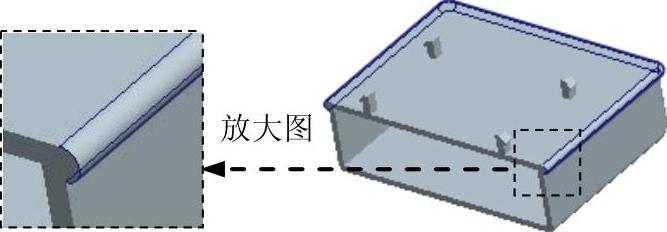

图11.8.21 阵列1/伸出项

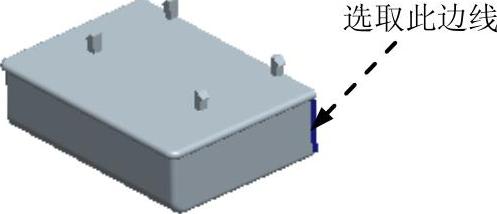

图11.8.22 定义阵列方向

Step16.保存模型文件。
