下面讲解三级控件（THIRD.PRT）的创建过程。零件模型及模型树如图11.4.1所示。
图11.4.1 零件模型及模型树
Step1.在装配体中创建三级控件（THIRD.PRT）。选择下拉菜单
命令；在系统弹出的“元件创建”对话框中选中
选项组的
单选项；选中
选项组中的
单选项；在
文本框中输入文件名THIRD，单击
按钮；在系统弹出的“创建选项”对话框中选中
单选项，单击
按钮。
Step2.激活三级控件模型。
（1）在模型树中单击
，然后右击，在系统弹出的快捷菜单中选择
命令。
（2）选择下拉菜单
命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：
①在操控板中，先确认“将参照类型设置为组件上下文”按钮
被按下。
②复制几何。在操控板中单击
按钮，系统弹出“参照”界面；选中
复选框，然后在模型树中选取SECOND.PRT为参照模型；单击“完成”按钮
。
Step3.在模型树中选择
，然后右击，在系统弹出的快捷菜单中选择
命令。
Step4.隐藏草图及曲线。在模型树区域选取
下拉列表中的
选项，在系统弹出的层区域中右击
，从系统弹出的快捷菜中选取
选项，此时完成三级控件中的所有曲线及草图的隐藏。
Step5.添加图11.4.2b所示的实体化特征──实体化1。选取图11.4.2a所示的曲面，选择下拉菜单
命令；定义实体化方向如图11.4.2a所示，并在操控板中单击“去除材料”按钮
。

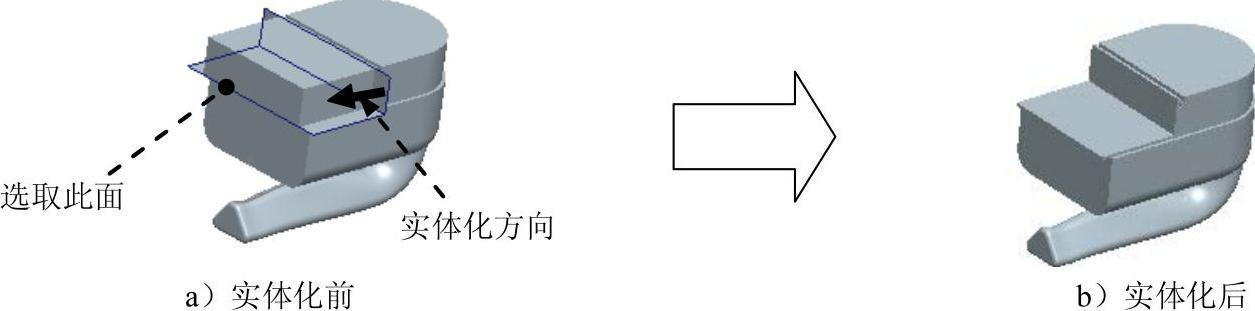

图11.4.2 实体化1
Step6.创建图11.4.3所示的拉伸特征──拉伸1。选择下拉菜单
命令，在操控板中应确认“曲面”按钮
被按下；选取ASM_TOP基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为
；单击对话框中的
按钮，绘制图11.4.4所示的截面草图；在操控板中选取深度类型为
，输入深度值100.0。
图11.4.3 拉伸1

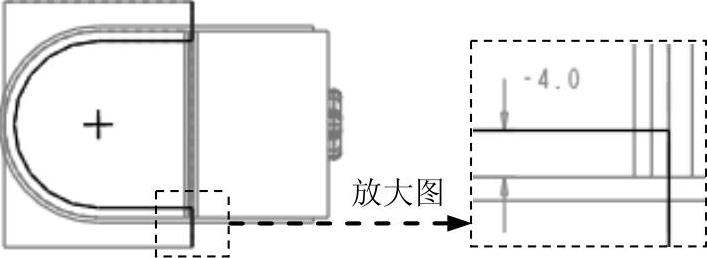

图11.4.4 截面草图
Step7.创建图11.4.5所示的拉伸特征──拉伸2。选择下拉菜单
命令，在操控板中应确认“曲面”按钮
被按下；选取图11.4.6所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为
；单击对话框中的
按钮，绘制图11.4.7所示的截面草图；在操控板中选取深度类型为
，选取图11.4.8所示的面为拉伸终止面。
图11.4.5 拉伸2

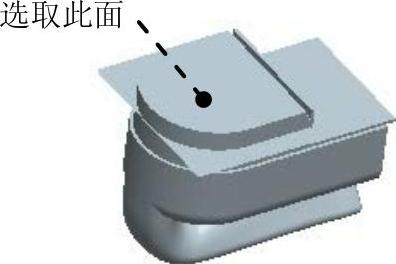

图11.4.6 定义草绘平面

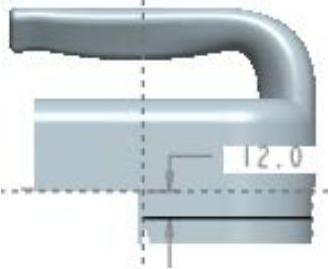

图11.4.7 截面草图
Step8.添加图11.4.9所示的修剪特征──修剪1。在模型树中选取拉伸1，选择下拉菜单
命令；在绘图区选取拉伸2作为修剪对象，定义修剪方向如图11.4.9所示。
Step9.添加合并特征──合并1。按住<Ctrl>键，在模型树中依次选取拉伸1和拉伸2为合并对象，选择
命令；在操控板中单击“完成”按钮
，完成合并1的创建。
图11.4.8 定义拉伸终止面

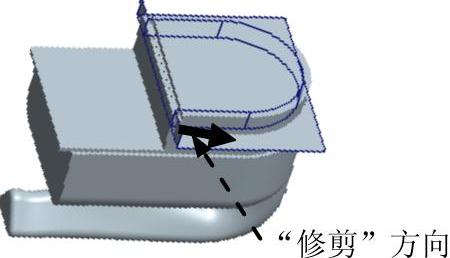

图11.4.9 修剪1
Step10.保存模型文件。
