前轮01装配体的建立和优化设计

2023-06-26 理论教育 版权反馈
【摘要】：图10.9.1 零件模型及模型树Step1.在装配体中创建前轮01。图10.9.2 拉伸1图10.9.3 截面草图Step4.创建图10.9.4所示的实体旋转特征──旋转1。图10.9.7 倒圆角2Step7.创建图10.9.8b所示的抽壳特征──壳1。选择下拉菜单命令；在绘图区选取图10.9.8a所示的面为移除面，输入厚度值3.0。选择下拉菜单命令；选取图10.9.10所示的平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图10.9.11所示的截面草图；选取深度类型为。图10.9.14 倒圆角3Step11.创建图10.9.15所示的拉伸特征──拉伸3。

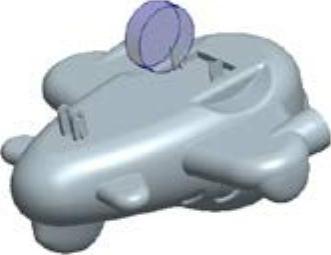

下面讲解前轮01（WHEEL_01.PRT）的创建过程。零件模型及模型树如图10.9.1所示。

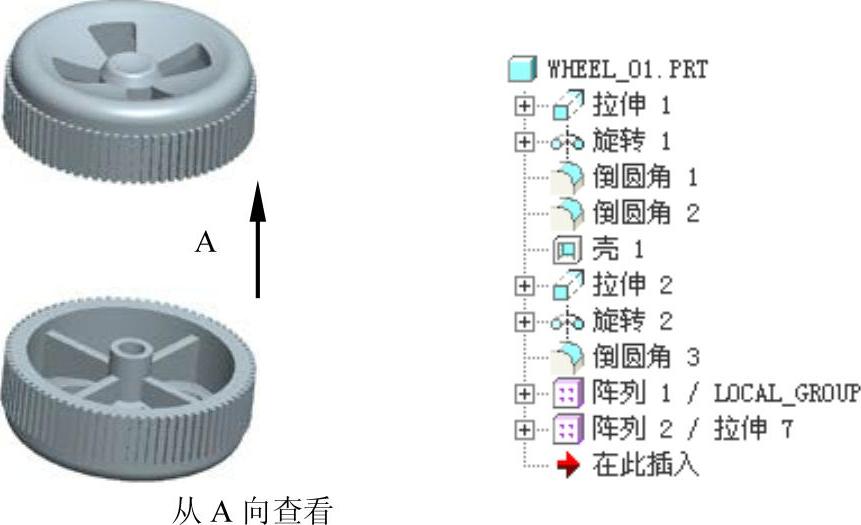

图10.9.1 零件模型及模型树

Step1.在装配体中创建前轮01（WHEEL_01.PRT）。选择下拉菜单978-7-111-55601-5-Chapter10-1084.jpg978-7-111-55601-5-Chapter10-1085.jpg命令；在系统弹出的“元件创建”对话框中选中978-7-111-55601-5-Chapter10-1086.jpg选项组的978-7-111-55601-5-Chapter10-1087.jpg单选项；选中978-7-111-55601-5-Chapter10-1088.jpg选项组中的978-7-111-55601-5-Chapter10-1089.jpg单选项；在978-7-111-55601-5-Chapter10-1090.jpg文本框中输入文件名WHEEL_01，单击978-7-111-55601-5-Chapter10-1091.jpg按钮；在系统弹出的“创建选项”对话框中选中978-7-111-55601-5-Chapter10-1092.jpg单选项，单击978-7-111-55601-5-Chapter10-1093.jpg按钮。

Step2.在模型树中选择978-7-111-55601-5-Chapter10-1094.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter10-1095.jpg命令。

Step3.创建图10.9.2所示的拉伸特征──拉伸1（将模型文件FIRST.PRT显示，将模型文件BOX.PRT、POLE_02.PRT隐藏）；选择下拉菜单978-7-111-55601-5-Chapter10-1096.jpg命令；选取DTM10基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter10-1097.jpg；绘制图10.9.3所示的截面草图，在操控板中选取深度类型为978-7-111-55601-5-Chapter10-1098.jpg，输入深度值15.0。


图10.9.2 拉伸1

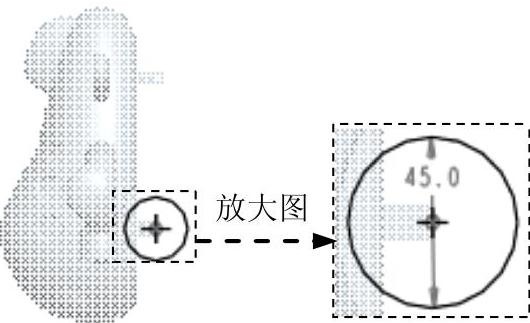

图10.9.3 截面草图

Step4.创建图10.9.4所示的实体旋转特征──旋转1（模型文件FIRST.PRT已隐藏）。选择下拉菜单978-7-111-55601-5-Chapter10-1101.jpg命令；选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为草绘参照，方向为978-7-111-55601-5-Chapter10-1102.jpg；绘制图10.9.5所示的旋转轴和截面草图；选取旋转类型978-7-111-55601-5-Chapter10-1103.jpg（“定值”），输入旋转角度值360.0，并单击“去除材料”按钮978-7-111-55601-5-Chapter10-1104.jpg。


图10.9.4 旋转1

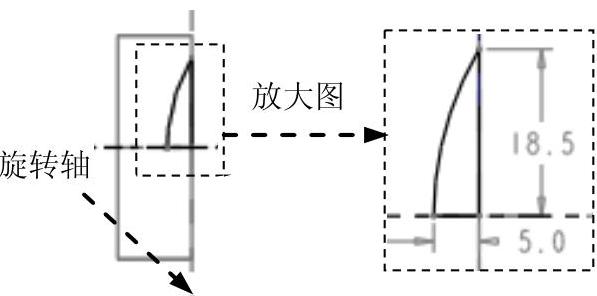

图10.9.5 截面草图

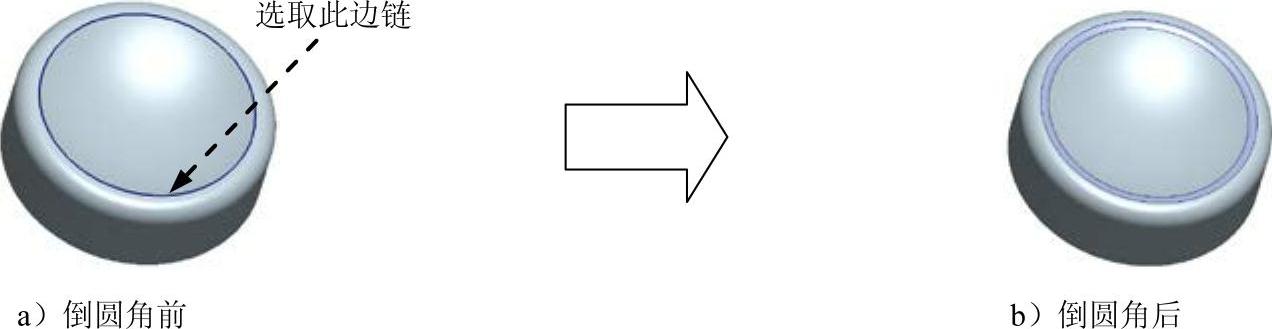

Step5.创建图10.9.6b所示圆角特征──倒圆角1。选择978-7-111-55601-5-Chapter10-1107.jpg命令；选取图10.9.6a所示的边链为圆角放置参照，圆角半径值为3.0。


图10.9.6 倒圆角1

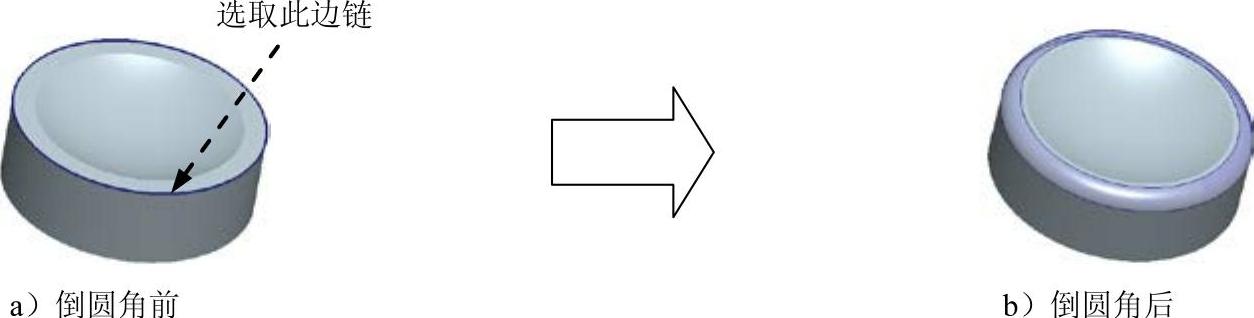

Step6.创建图10.9.7b所示圆角特征──倒圆角2。选择978-7-111-55601-5-Chapter10-1109.jpg命令；选取图10.9.7a所示的边链为圆角放置参照，圆角半径值为3.0。


图10.9.7 倒圆角2

Step7.创建图10.9.8b所示的抽壳特征──壳1。选择下拉菜单978-7-111-55601-5-Chapter10-1111.jpg978-7-111-55601-5-Chapter10-1112.jpg命令；在绘图区选取图10.9.8a所示的面为移除面，输入厚度值3.0。

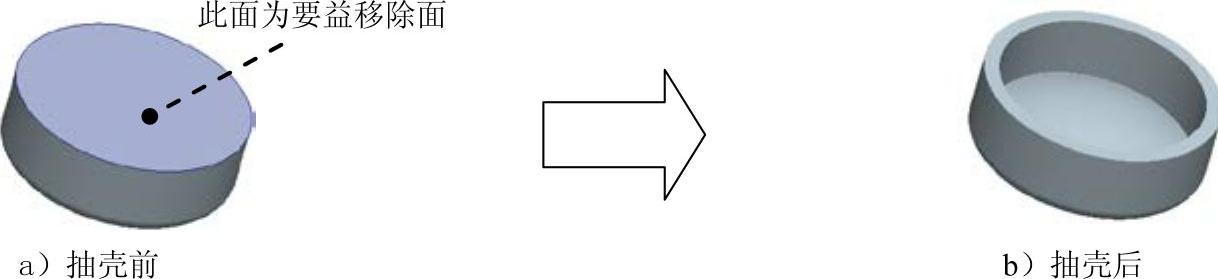

图10.9.8 壳1

Step8.创建图10.9.9所示的拉伸特征──拉伸2。选择下拉菜单978-7-111-55601-5-Chapter10-1114.jpg978-7-111-55601-5-Chapter10-1115.jpg978-7-111-55601-5-Chapter10-1116.jpg命令；选取图10.9.10所示的平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter10-1117.jpg；绘制图10.9.11所示的截面草图；选取深度类型为978-7-111-55601-5-Chapter10-1118.jpg。


图10.9.9 拉伸2

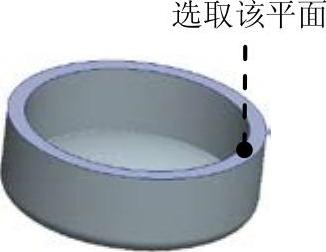

图10.9.10 定义草绘平面

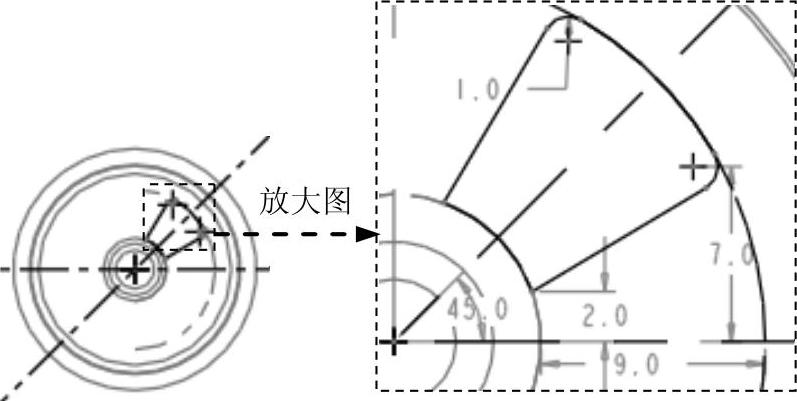

图10.9.11 截面草图

Step9.创建图10.9.12所示的实体旋转特征──旋转2。选择下拉菜单978-7-111-55601-5-Chapter10-1122.jpg978-7-111-55601-5-Chapter10-1123.jpg命令；选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为草绘参照，方向为978-7-111-55601-5-Chapter10-1124.jpg；绘制图10.9.13所示的旋转轴和截面草图；选取旋转类型978-7-111-55601-5-Chapter10-1125.jpg，输入旋转角度值360.0。

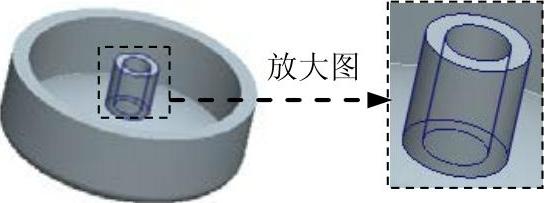

图10.9.12 旋转2

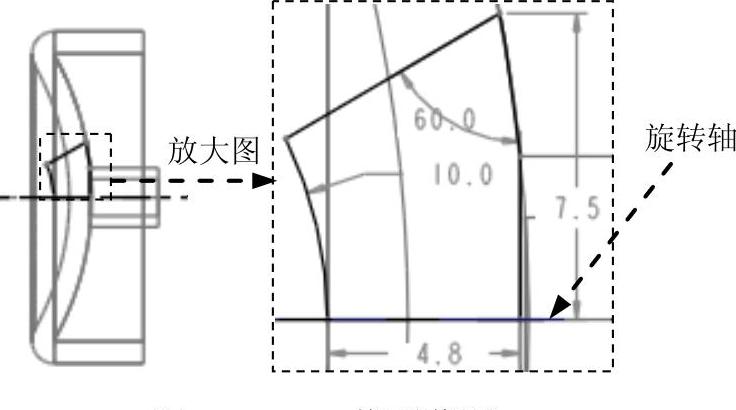

图10.9.13 截面草图

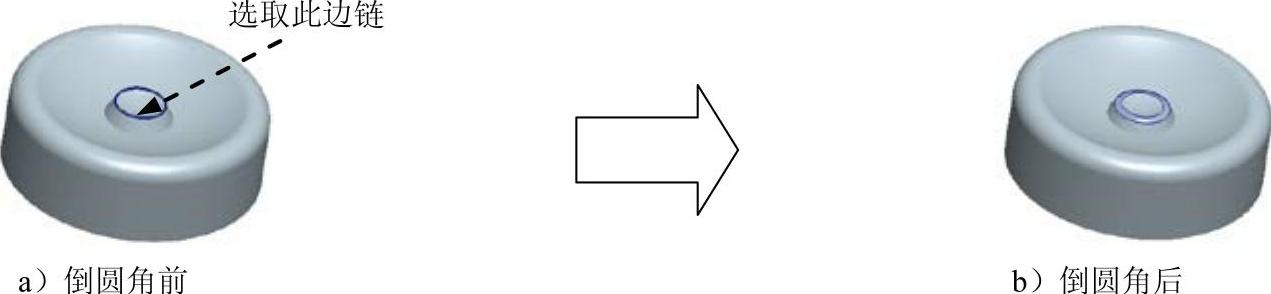

Step10.创建图10.9.14b所示圆角特征──倒圆角3。选择978-7-111-55601-5-Chapter10-1128.jpg命令；选取图10.9.14a所示的边链为圆角放置参照，圆角半径值为1.0。


图10.9.14 倒圆角3

Step11.创建图10.9.15所示的拉伸特征──拉伸3。选择下拉菜单978-7-111-55601-5-Chapter10-1130.jpg978-7-111-55601-5-Chapter10-1131.jpg命令；选取ASM_FRONT基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter10-1132.jpg；绘制图10.9.16所示的截面草图；选取深度类型为978-7-111-55601-5-Chapter10-1133.jpg，并单击“去除材料”按钮978-7-111-55601-5-Chapter10-1134.jpg建。


图10.9.15 拉伸3

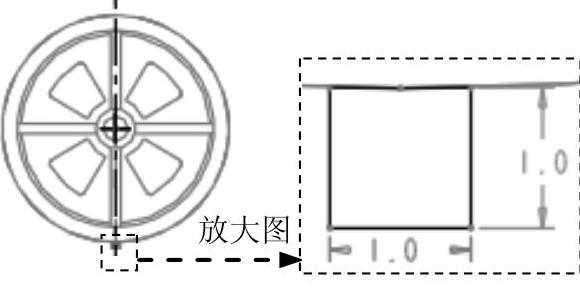

图10.9.16 截面草图

Step12.创建图10.9.17所示的筋特征──轮廓筋1。选择下拉菜单978-7-111-55601-5-Chapter10-1137.jpg978-7-111-55601-5-Chapter10-1138.jpg命令；单击操控板中的978-7-111-55601-5-Chapter10-1139.jpg按钮，系统弹出参照界面。单击此界面中的978-7-111-55601-5-Chapter10-1140.jpg按钮；选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter10-1141.jpg；绘制图10.9.18所示的截面草图；在978-7-111-55601-5-Chapter10-1142.jpg文本框中输入值2.0。

Step13.创建组特征──组LOCAL_GROUP。在模型树中选取拉伸3和轮廓筋1，在978-7-111-55601-5-Chapter10-1143.jpg下拉菜单中选择978-7-111-55601-5-Chapter10-1144.jpg命令。


图10.9.17 轮廓筋1


图10.9.18 截面草图

Step14.创建图10.9.19b所示的阵列特征──阵列1/LOCAL_GROUP。在模型树中选取Step13所创建的组特征，选择下拉菜单978-7-111-55601-5-Chapter10-1147.jpg命令；在操控板的978-7-111-55601-5-Chapter10-1148.jpg界面中选中978-7-111-55601-5-Chapter10-1149.jpg单选项；在操控板中选择978-7-111-55601-5-Chapter10-1150.jpg选项，在绘图区选取图10.9.19a所示的基准轴，输入增量角度90.0；在操控板中输入阵列数目值4，并按<Enter>键。

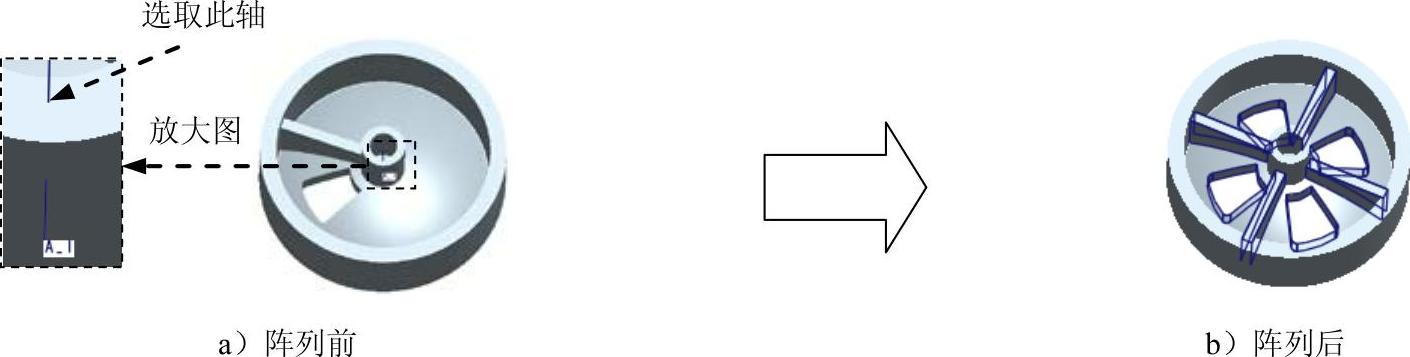

图10.9.19 阵列1/LOCAL_GROUP

Step15.创建图10.9.20所示的拉伸特征──拉伸7。选择下拉菜单978-7-111-55601-5-Chapter10-1152.jpg978-7-111-55601-5-Chapter10-1153.jpg命令；选取DTM10基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter10-1154.jpg；绘制图10.9.21所示的截面草图，在操控板中选取深度类型为978-7-111-55601-5-Chapter10-1155.jpg，输入深度值10.0。


图10.9.20 拉伸7


图10.9.21 截面草图

Step16.创建图10.9.22b所示的阵列特征──阵列2/拉伸7。在模型树中选取拉伸7，选择下拉菜单978-7-111-55601-5-Chapter10-1158.jpg978-7-111-55601-5-Chapter10-1159.jpg界面中选中978-7-111-55601-5-Chapter10-1160.jpg单选项；在操控板中选择978-7-111-55601-5-Chapter10-1161.jpg选项，在绘图区选取图10.9.22a所示的基准轴，输入增量角度值4.5，在操控板中输入阵列数目值80.0，并按<Enter>键。

Step17.激活总装配保存模型文件。

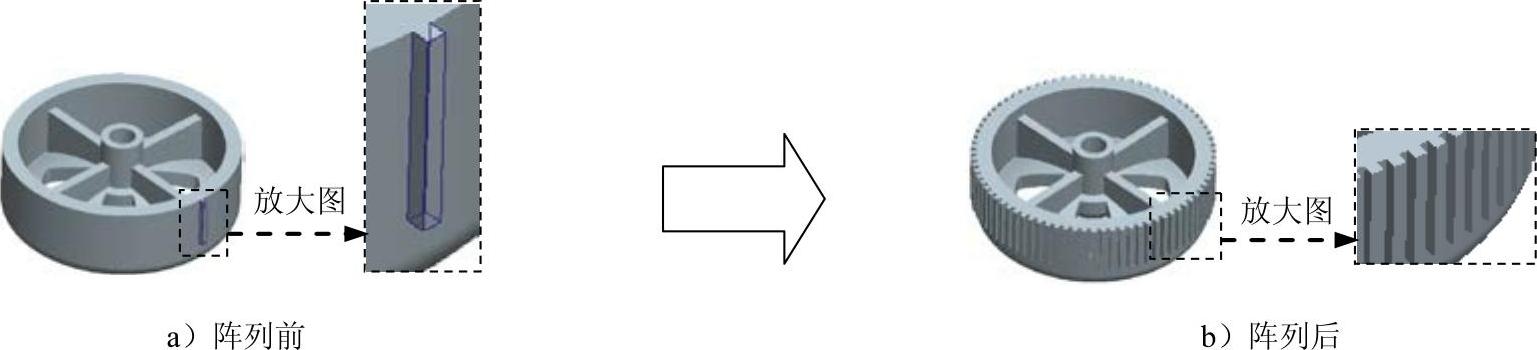

图10.9.22 阵列2/拉伸7
