下面讲解螺旋桨(PROP.PRT)的创建过程,零件模型及模型树图10.6.1所示。

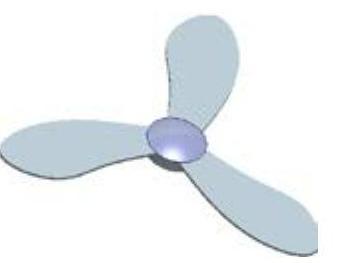

图10.6.1 零件模型及模型树

Step1.在装配体中创建螺旋桨PROP.PRT。选择下拉菜单978-7-111-55601-5-Chapter10-946.jpg978-7-111-55601-5-Chapter10-947.jpg命令;在系统弹出的“元件创建”对话框中选中978-7-111-55601-5-Chapter10-948.jpg选项组的978-7-111-55601-5-Chapter10-949.jpg单选项;选中978-7-111-55601-5-Chapter10-950.jpg选项组中的978-7-111-55601-5-Chapter10-951.jpg单选项;在978-7-111-55601-5-Chapter10-952.jpg文本框中输入文件名PROP,单击978-7-111-55601-5-Chapter10-953.jpg按钮;在系统弹出的“创建选项”对话框中选中978-7-111-55601-5-Chapter10-954.jpg单选项,单击978-7-111-55601-5-Chapter10-955.jpg按钮。

Step2.在模型树中选择978-7-111-55601-5-Chapter10-956.jpg,然后右击,在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter10-957.jpg命令。

Step3.创建图10.6.2所示的拉伸特征──拉伸1(模型文件FIRST.PRT、DOWN_COVER.PRT、TOP_COVER.PRT已隐藏);选择下拉菜单978-7-111-55601-5-Chapter10-958.jpg978-7-111-55601-5-Chapter10-959.jpg命令;选取图10.6.3所示的模型表面为草绘平面,选取ASM_FRONT基准平面为参照平面,方向为978-7-111-55601-5-Chapter10-960.jpg;绘制图10.6.4所示的截面草图,在操控板中选取深度类型为978-7-111-55601-5-Chapter10-961.jpg,输入深度值8.0。

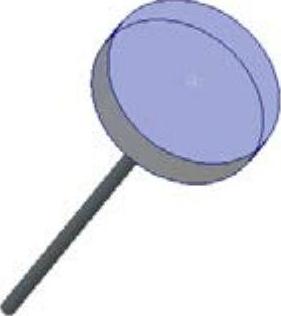

图10.6.2 拉伸1


图10.6.3 截面草图

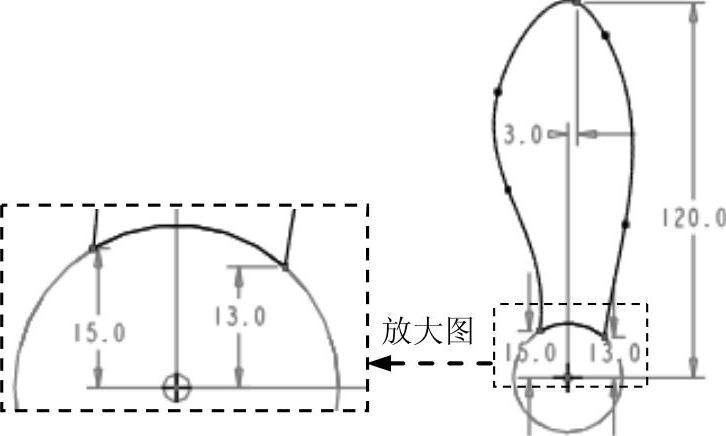

图10.6.4 截面草图

Step4.创建图10.6.5所示的拉伸特征──拉伸2。选择下拉菜单978-7-111-55601-5-Chapter10-965.jpg978-7-111-55601-5-Chapter10-966.jpg命令。选取图10.6.5所示的平面为草绘平面,选取ASM_FRONT基准平面为参照平面,方向为978-7-111-55601-5-Chapter10-967.jpg,绘制图10.6.6所示的截面草图(大致即可),在操控板中选取深度类型为978-7-111-55601-5-Chapter10-968.jpg,输入深度值2.0。

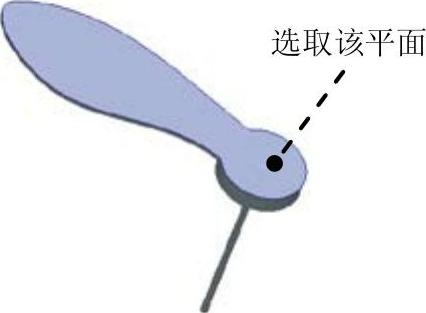

图10.6.5 拉伸2


图10.6.6 截面草图

Step5.创建图10.6.7b所示的阵列特征──阵列1/拉伸2(模型文件POLE_01.PRT已隐藏)。在模型树中选取拉伸1,选择下拉菜单978-7-111-55601-5-Chapter10-971.jpg命令;在操控板的978-7-111-55601-5-Chapter10-972.jpg界面中选中978-7-111-55601-5-Chapter10-973.jpg单选项;在操控板中选择978-7-111-55601-5-Chapter10-974.jpg选项,在绘图区选取图10.6.7a所示的基准轴,输入角度增量值120.0,在操控板中输入阵列数目值3,并按<Enter>键。

Step6.创建图10.6.8所示的实体旋转特征──旋转1。选择下拉菜单978-7-111-55601-5-Chapter10-975.jpg978-7-111-55601-5-Chapter10-976.jpg命令;在绘图区选取ASM_RIGHT基准平面为草绘平面,选取ASM_TOP基准平面为草绘参照,方向为978-7-111-55601-5-Chapter10-977.jpg;绘制图10.6.9所示的旋转中心线和截面草图;在操控板中选取旋转类型978-7-111-55601-5-Chapter10-978.jpg(“定值”),输入旋转角度值360.0。

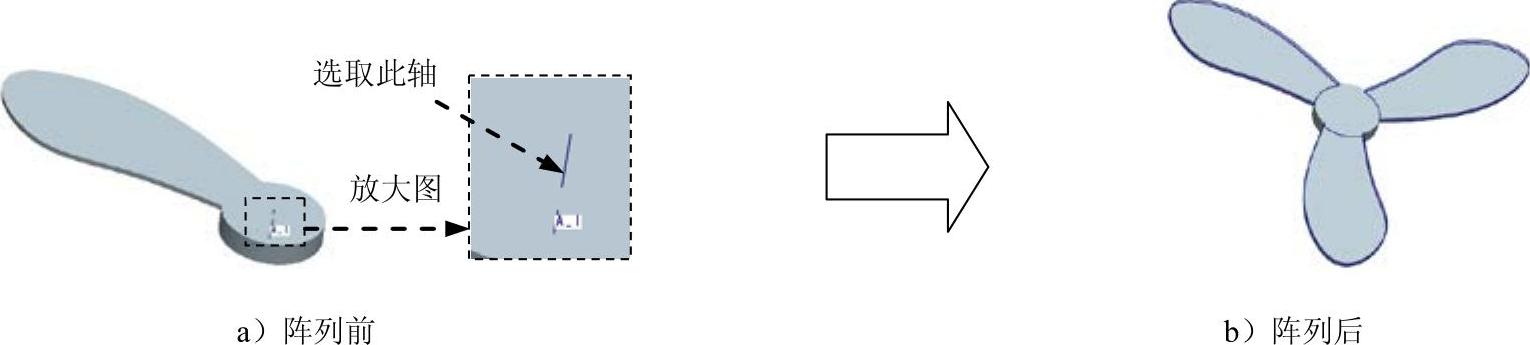

图10.6.7 阵列1/拉伸2


图10.6.8 旋转1

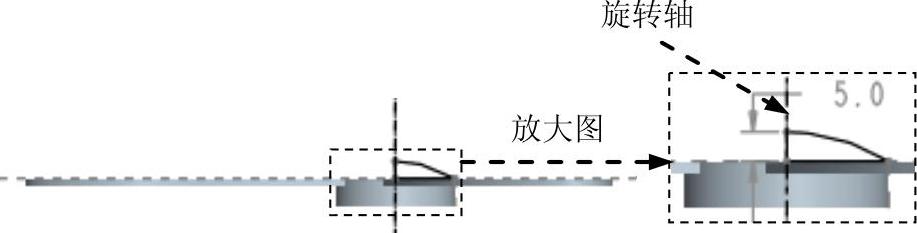

图10.6.9 截面草图

Step7.创建图10.6.10b所示圆角特征──倒圆角1。选择978-7-111-55601-5-Chapter10-982.jpg命令;选取图10.6.10a所示的边线为圆角放置参照为圆角放置参照,输入圆角半径值为3.0。

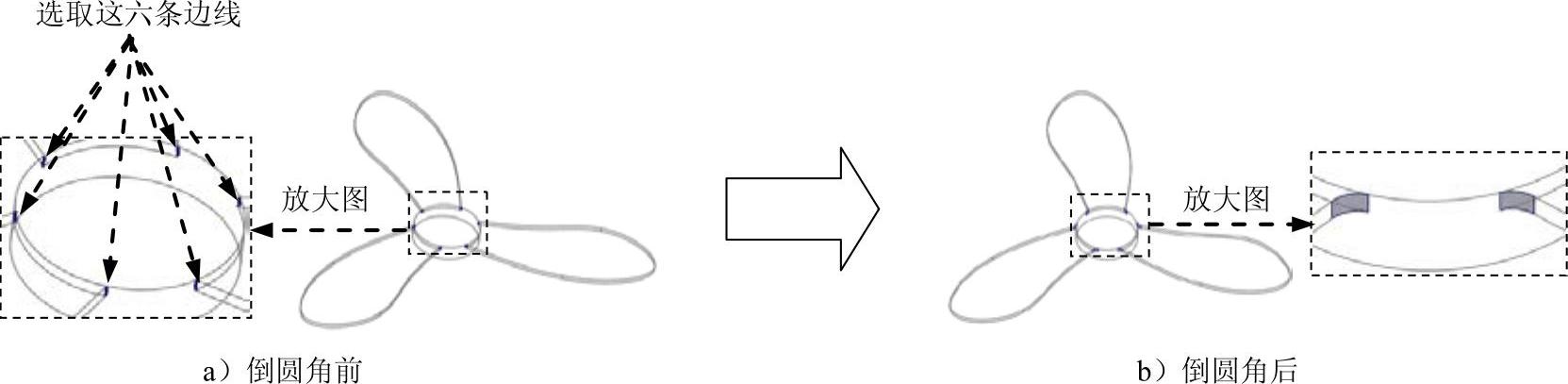

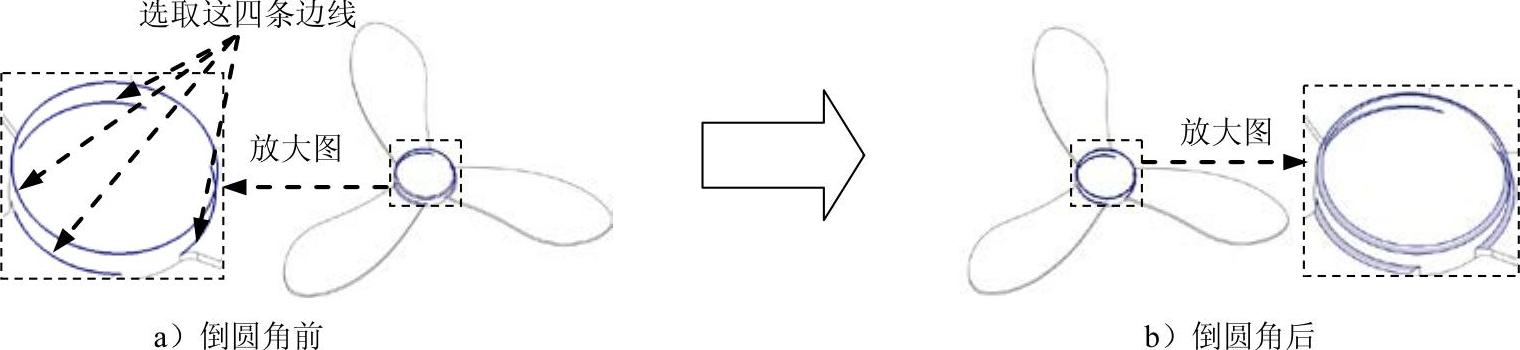

图10.6.10 倒圆角1

Step8.创建图10.6.11b所示的倒圆角特征──倒圆角2。选择下拉菜单978-7-111-55601-5-Chapter10-984.jpg978-7-111-55601-5-Chapter10-985.jpg命令;选取图10.6.11a所示的边线为圆角放置参照,圆角半径值为1.0。


图10.6.11 倒圆角2

Step9.创建图10.6.12b所示的倒圆角特征──倒圆角3。选择下拉菜单978-7-111-55601-5-Chapter10-987.jpg978-7-111-55601-5-Chapter10-988.jpg命令;选取图10.6.12a所示的边链为圆角放置参照,圆角半径值为0.5。

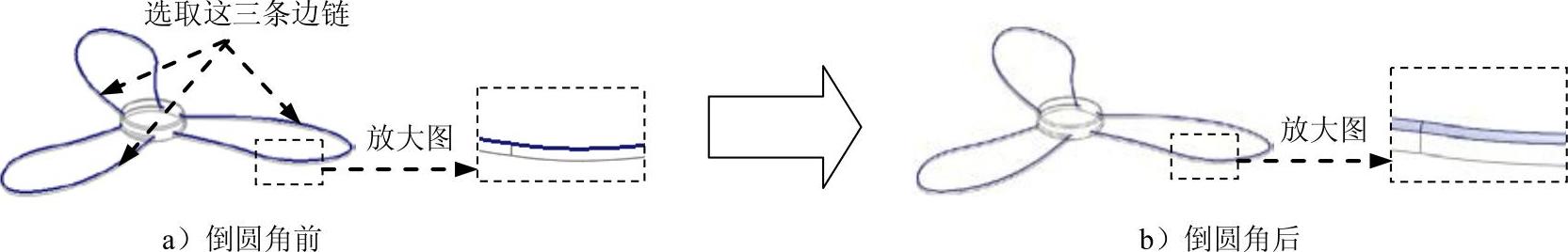

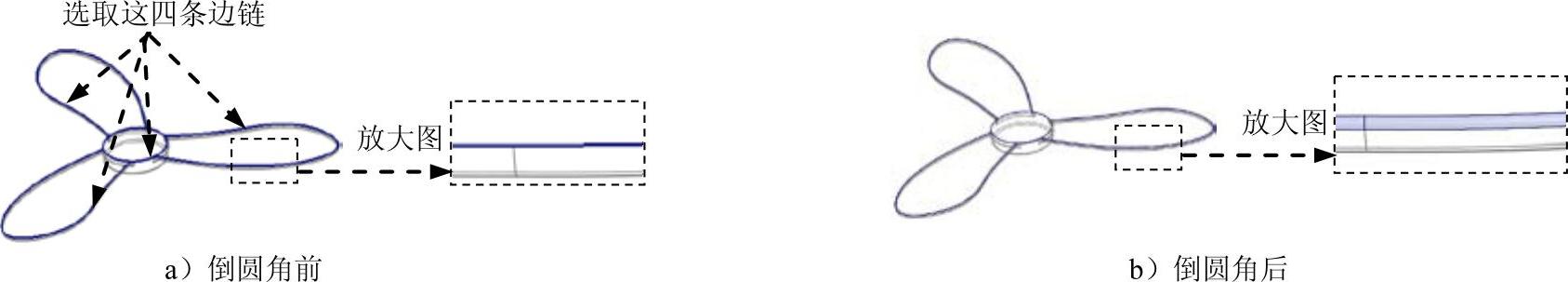

图10.6.12 倒圆角3

Step10.创建图10.6.13b所示的倒圆角特征──倒圆角4。选择下拉菜单978-7-111-55601-5-Chapter10-990.jpg978-7-111-55601-5-Chapter10-991.jpg命令;选取图10.6.13a所示的边链为圆角放置参照,圆角半径值0.5。

Step11.创建图10.6.14所示的拉伸特征──拉伸3。选择下拉菜单978-7-111-55601-5-Chapter10-992.jpg978-7-111-55601-5-Chapter10-993.jpg命令;选取图10.6.14所示的平面为草绘平面,选取ASM_FRONT基准平面为参照平面,方向为978-7-111-55601-5-Chapter10-994.jpg;绘制图10.6.15所示的截面草图;选取深度类型为978-7-111-55601-5-Chapter10-995.jpg,输入深度值8.0,并单击“去除材料”按钮978-7-111-55601-5-Chapter10-996.jpg


图10.6.13 倒圆角4

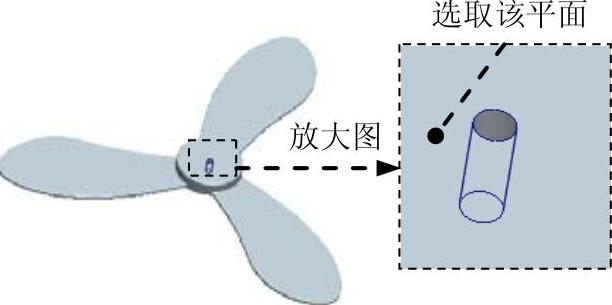

图10.6.14 拉伸3


图10.6.15 截面草图

Step12.激活总装配保存模型文件。
