如何创建POLE_01轴及其相关拉伸特征？
【摘要】：图10.5.1 零件模型及模型树Step1.在装配体中创建轴POLE_01.PRT。Step3.创建图10.5.2所示的拉伸特征──拉伸1；选择下拉菜单命令；选取中的ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图10.5.3所示的截面草图，在操控板中选取深度类型为，输入深度值90.0。
下面讲解轴（POLE_01.PRT）的创建过程。零件模型及模型树如图10.5.1所示。

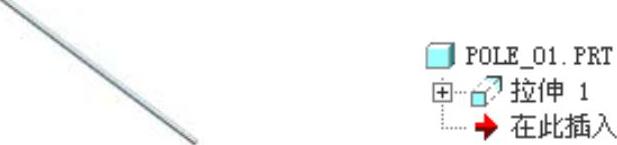

图10.5.1 零件模型及模型树
Step1.在装配体中创建轴POLE_01.PRT。选择下拉菜单
命令；在系统弹出的“元件创建”对话框中选中
选项组中的
单选项；选中
选项组中的
单选项；在
文本框中输入文件名POLE_01，单击
按钮；在系统弹出的“创建选项”对话框中选中
单选项，单击
按钮。
Step2.在模型树中选择
，然后右击，在系统弹出的快捷菜单中选择
命令。
Step3.创建图10.5.2所示的拉伸特征──拉伸1（模型文件FIRST.PRT、DOWN_COVER.PRT、TOP_COVER.PRT已隐藏）；选择下拉菜单
命令；选取
中的ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为
；绘制图10.5.3所示的截面草图（用“使用边”命令
），在操控板中选取深度类型为
，输入深度值90.0。
图10.5.2 拉伸1
图10.5.3 截面草图
说明：图10.5.3所示的截面草图轨迹和二级控件TOP_COVER.PRT中的拉伸5的截面草绘轨迹重合。
Step4.激活总装配保存模型文件。
