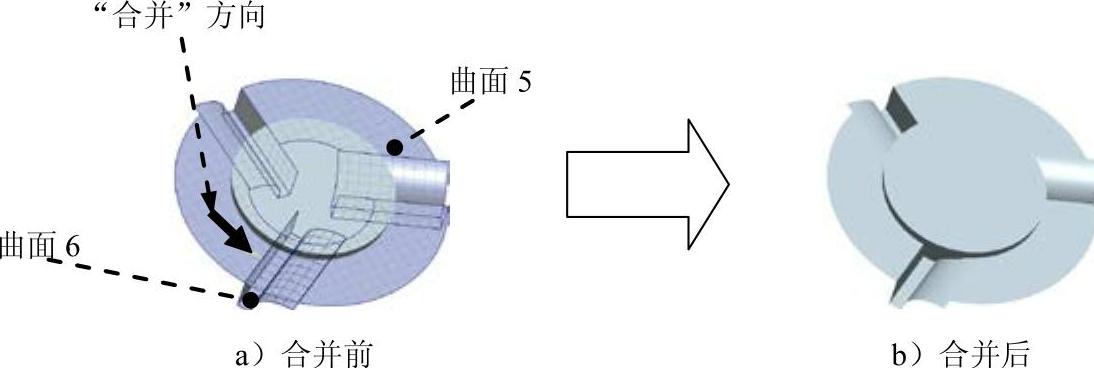

【摘要】：Step1.在装配体中创建三级控件。图9.8.1 零件模型及模型树Step2.激活三级控件。图9.8.2 旋转1选择下拉菜单命令，系统弹出“旋转”操控板。图9.8.3 截面草图在操控板中，选取旋转类型，输入旋转角度值360.0；单击“加厚草绘”按钮，输入厚度值为2.0。Step5.创建图9.8.4所示的基准平面──DTM1。图9.8.13 合并1Step12.创建曲面合并特征──合并2。按住键，在绘图区选取图9.8.15所示的曲面5和曲面6；选择下拉菜单命令；在操控板中单击“完成”按钮，完成合并3的创建。

下面讲解三级控件（THIRD.PRT）的创建过程。零件模型及模型树图9.8.1所示。

Step1.在装配体中创建三级控件（THIRD.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中选中选项组的单选项；选中选项组中的单选项；在文本框中输入文件名THIRD，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

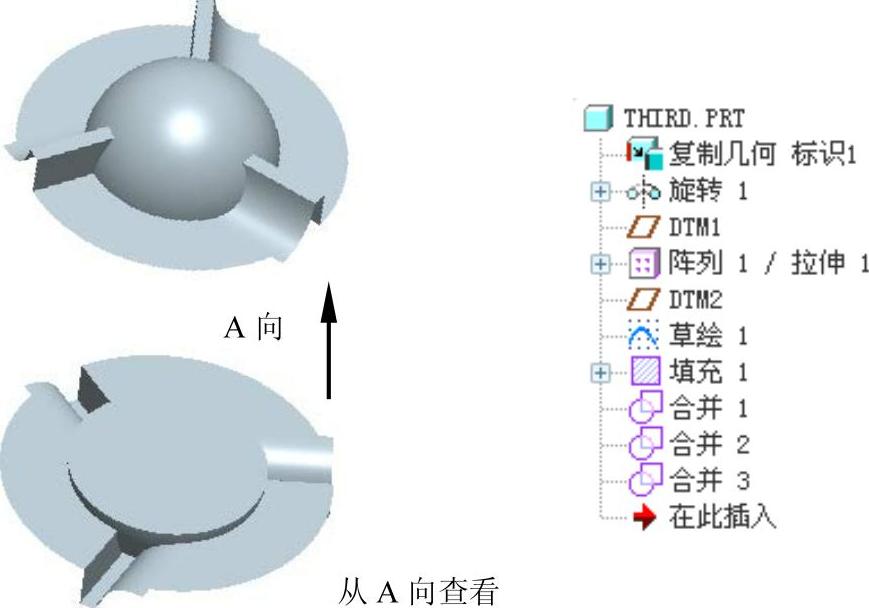

图9.8.1 零件模型及模型树

Step2.激活三级控件。

（1）在模型树中单击命令。

（2）选择下拉菜单命令，系统弹出“复制几何”操控板。在该操控板中进行下列操作：

①在“复制几何”操控板中，先确认“将参照类型设置为组件上下文”按钮被按下，然后单击“仅限发布几何”按钮（使此按钮为弹起状态）。

②复制几何。在“复制几何”操控板中单击按钮，系统弹出“参照模型”界面；单击区域中的字符；在“智能选取栏”的下拉列表中选择“基准平面”选项，按住<Ctrl>键在绘图区依次选取装配文件中的三个基准平面。

③在“复制几何”操控板中单击按钮，选中单选项。

④在“复制几何”操控板中单击“完成”按钮。

（3）完成操作后，所选的基准平面被复制到THIRD.PRT中。

Step3.创建图9.8.2所示的实体旋转特征──旋转1（模型文件SECOND.PRT、FRONT.PRT、BACK.PRT、DOWN_COVER.PRT被隐藏）。

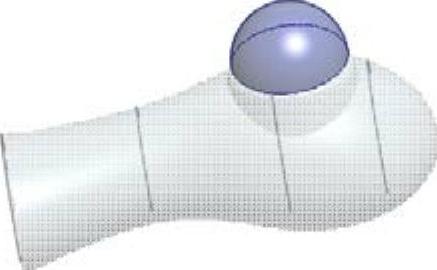

图9.8.2 旋转1

（1）选择下拉菜单命令，系统弹出“旋转”操控板。

（2）定义草绘截面放置属性。

①在绘图区中右击，从系统弹出的快捷菜单中选择命令，进入“草绘”对话框。

②设置草绘平面与草绘参照平面。选取ASM_FRONT基准平面为草绘平面，选取ASM_RIGHT基准平面为草绘参照，方向为；单击对话框中的按钮。

（3）进入截面草绘环境后，选取DTM4基准平面为草绘参照，绘制图9.8.3所示的旋转轴和截面草图（开放截面），完成截面绘制后单击“完成”按钮。

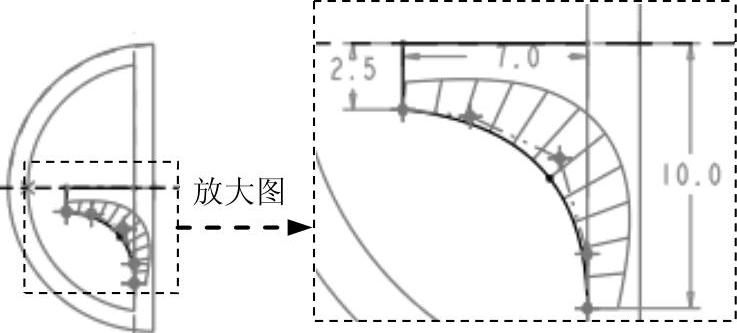

图9.8.3 截面草图

（4）在操控板中，选取旋转类型（“定值”），输入旋转角度值360.0；单击“加厚草绘”按钮，输入厚度值为2.0（向内加厚）。

（5）单击“完成”按钮，完成旋转1的创建。

Step4.在模型树中单击，然后右击，在系统弹出的快捷菜单中选择命令。

Step5.创建图9.8.4所示的基准平面──DTM1。选择下拉菜单命令；选取ASM_FRONT基准平面为参照，定义约束类型为，输入偏移值为5.0。

Step6.创建图9.8.5所示的拉伸特征──拉伸1（曲面已隐藏）。选择下拉菜单命令，在操控板中应确认“曲面”按钮被按下；选取DTM1基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图9.8.6所示的截面草图；选取深度类型为，输入深度值20.0。

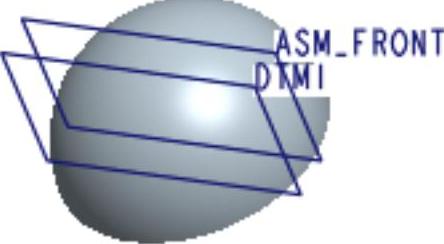

图9.8.4 基准平面DTM1

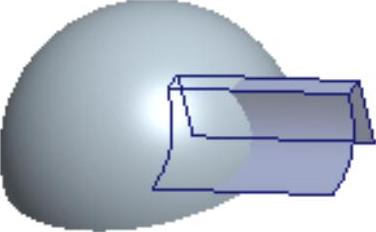

图9.8.5 拉伸1

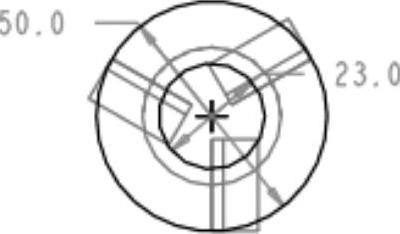

图9.8.6 截面草图

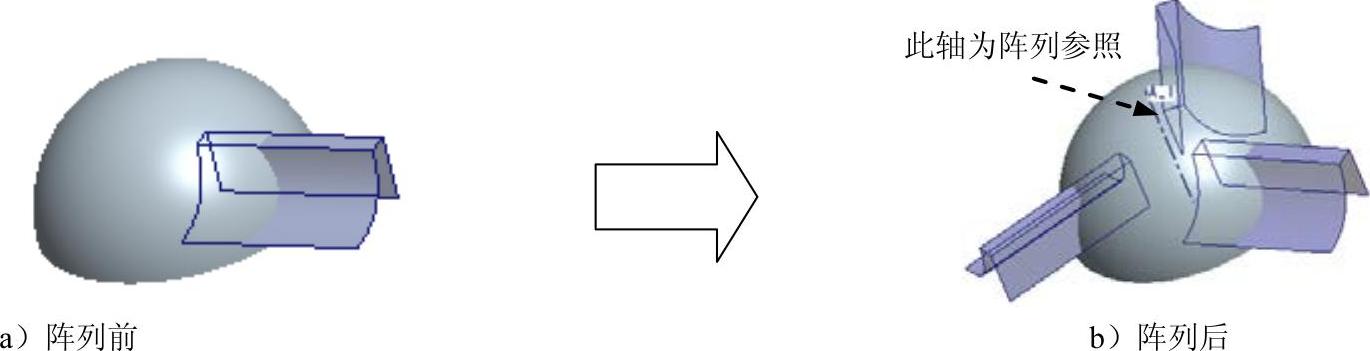

Step7.创建图9.8.7b所示的阵列特征──阵列1/拉伸1。在模型树中选取拉伸1，选择下拉菜单命令；在操控板的界面中选中单选项；在操控板中单击按钮，在绘图区选取图9.8.7b所示的轴，输入旋转角度值120.0；在操控板中输入第一方向的阵列数目值3，在操控板中输入第二方向的阵列数目1，并按<Enter>键。
