如何在装配体中创建下盖并进行倒圆角和拉伸特征
【摘要】：图9.6.1 模型及模型树Step1.在装配体中创建下盖。选取图9.6.2a所示的面，选择下拉菜单命令，确定“去除材料”按钮被按下；定义“实体化”方向如图9.6.2a所示。图9.6.8 倒圆角1Step8.选择下拉菜单，系统将在工作区中显示出装配体文件，然后在模型树中单击；右击，在系统弹出的快捷菜单中选择命令。Step9.创建图9.6.9所示的拉伸特征──拉伸3。
下面讲解下盖（DOWN_COVER.PRT）的创建过程。零件模型及模型树如图9.6.1所示。

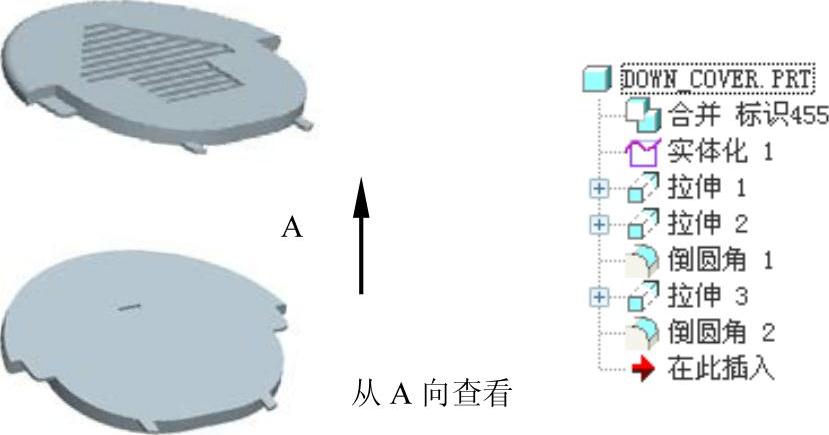

图9.6.1 模型及模型树
Step1.在装配体中创建下盖（DOWN_COVER.PRT）。选择下拉菜单
命令；在系统弹出的“元件创建”对话框中选中
选项组的
单选项；选中
选项组中的
单选项；在
文本框中输入文件名DOWN_COVER，单击
按钮；在系统弹出的“创建选项”对话框中选中
单选项，单击
按钮。
Step2.激活玩具风扇下盖模型。
（1）在模型树中单击
，然后右击，在系统弹出的快捷菜单中选择
命令。
（2）选择下拉菜单
命令，系统弹出“复制几何”操控板。在该操控板中进行下列操作：
①在操控板中，先确认“将参照类型设置为组件上下文”按钮
被按下。
②复制几何。在操控板中单击
按钮，系统弹出“参照”界面；选中
复选框，在模型树中选取FIRST.PRT；单击“完成”按钮
。
Step3.在模型树中选择
，然后右击，在系统弹出的快捷菜单中选择
命令。
Step4.创建图9.6.2b所示的实体化特征──实体化1。选取图9.6.2a所示的面，选择下拉菜单
命令，确定“去除材料”按钮
被按下；定义“实体化”方向如图9.6.2a所示。

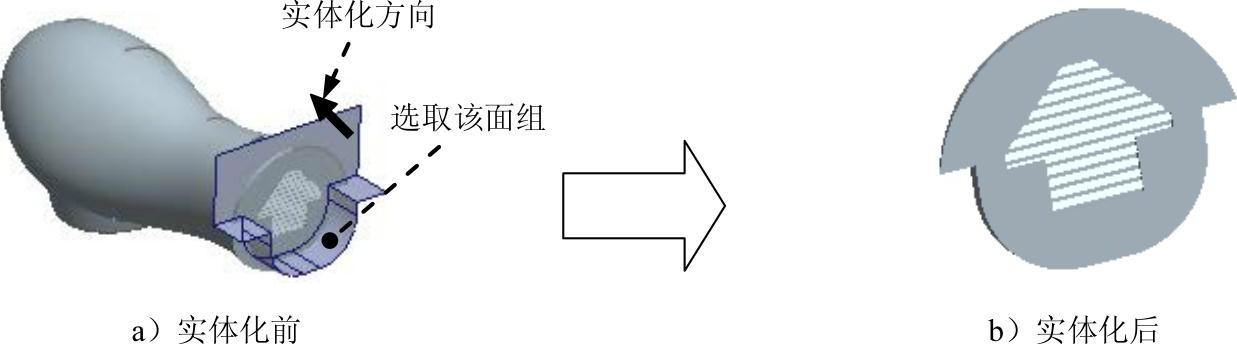

图9.6.2 实体化1
Step5.创建图9.6.3所示的拉伸特征──拉伸1。选择下拉菜单
命令。选取图9.6.4所示的平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为
；绘制图9.6.5所示的截面草图，在操控板中选取深度类型为
，输入深度值0.5。

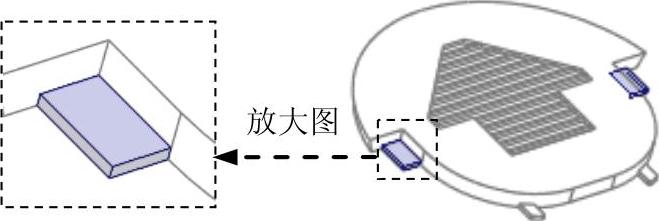

图9.6.3 拉伸1

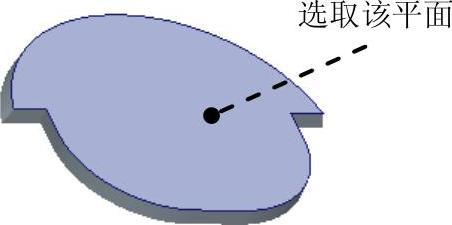

图9.6.4 定义草绘平面

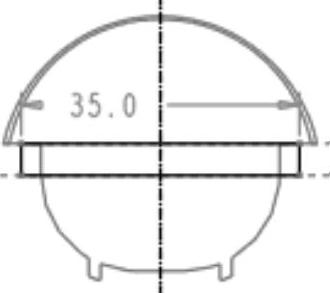

图9.6.5 截面草图
Step6.创建图9.6.6所示的拉伸特征──拉伸2。选择下拉菜单
命令，选取图9.6.4所示的平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为
；绘制图9.6.7所示的截面草图，在操控板中选取深度类型为
，输入深度值0.5。
图9.6.6 拉伸2
图9.6.7 截面草图
Step7.创建图9.6.8b所示圆角特征──倒圆角1。选择
命令；选取图9.6.8a所示的两条边线为圆角放置参照，圆角半径值为1.0。

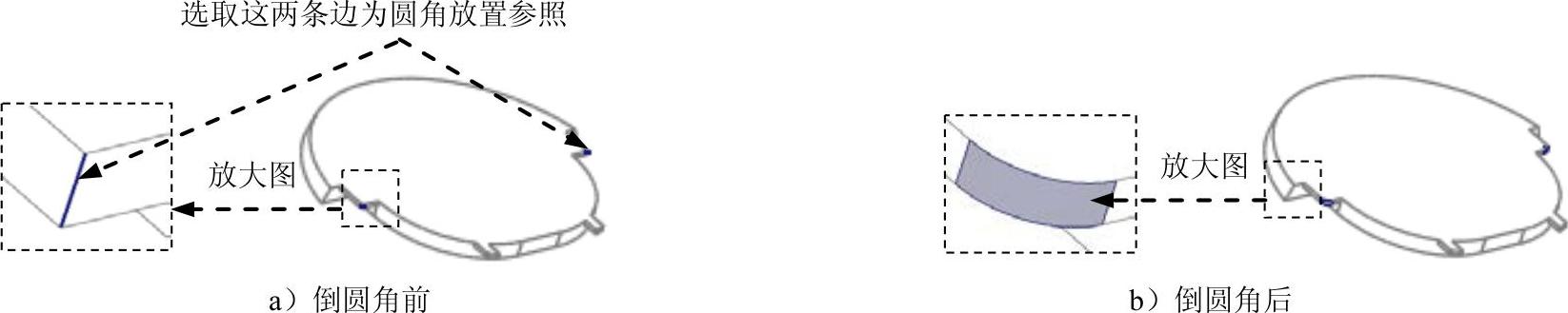

图9.6.8 倒圆角1
Step8.选择下拉菜单
，系统将在工作区中显示出装配体文件，然后在模型树中单击
；右击，在系统弹出的快捷菜单中选择
命令。

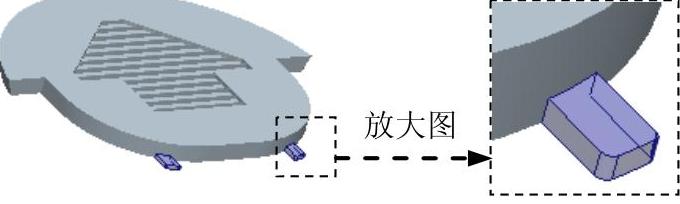

Step9.创建图9.6.9所示的拉伸特征──拉伸3。选择下拉菜单
命令，选取图9.6.10所示的平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为
；绘制图9.6.11所示的截面草图，在操控板中选取深度类型为
，输入深度值0.5，再单击“去除材料”按钮
。
说明：草图中的参照是BACK.PRT中的拉伸9、拉伸12、拉伸13边线。
Step10.选择下拉菜单
，系统将窗口切换到零件文件。
Step11.创建图9.6.12b所示的倒圆角特征──倒圆角2。选择下拉菜单
命令；按住<Ctrl>键，选取图9.6.12a所示的边链为圆角放置参照，圆角半径值为1.0。

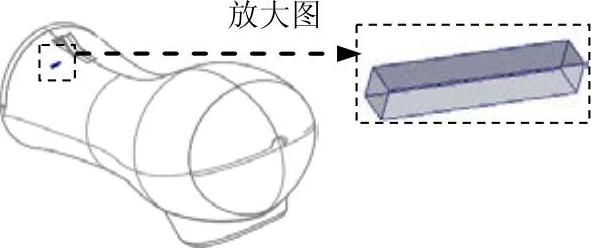

图9.6.9 拉伸3
图9.6.10 定义草绘平面

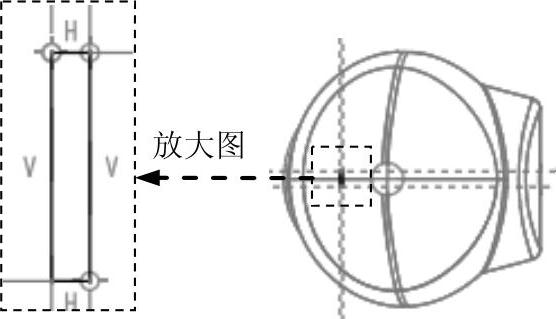

图9.6.11 截面草图
图9.6.12 倒圆角2
Step12.保存模型文件。
