后盖的建模步骤及操作技巧

2023-06-26 理论教育 版权反馈
【摘要】：图9.5.1 零件模型及模型树Step1.在装配体中创建后盖。说明：图9.5.3所示的草绘曲线是以骨架模型中的草绘4为参照绘制的，如图9.5.4所示。选取图9.5.5a所示的面，选择下拉菜单命令，确定“去除材料”按钮被按下，定义实体化方向如图9.5.5a所示。图9.5.5 实体化1Step6.创建图9.5.6所示的拉伸特征──拉伸2。选取图9.5.23a所示的边链，选择下拉菜单命令；在操控板中输入延伸值3.0。图9.5.25 延伸2Step17.创建图9.5.26b所示的曲面延伸特征──延伸3。

下面讲解后盖（BACK.PRT）的创建过程。零件模型及模型树图9.5.1所示。

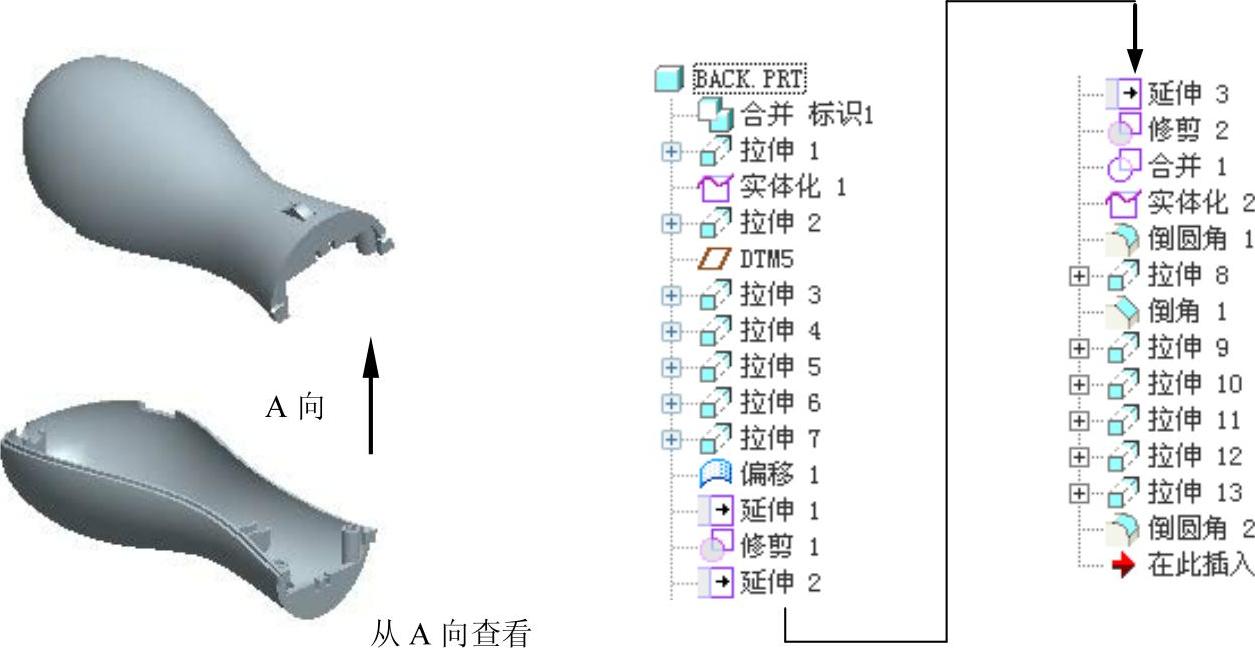

图9.5.1 零件模型及模型树

Step1.在装配体中创建后盖（BACK.PRT）。选择下拉菜单978-7-111-55601-5-Chapter09-568.jpg978-7-111-55601-5-Chapter09-569.jpg命令；在系统弹出的“元件创建”对话框中选中978-7-111-55601-5-Chapter09-570.jpg选项组的978-7-111-55601-5-Chapter09-571.jpg单选项；选中978-7-111-55601-5-Chapter09-572.jpg选项组中的978-7-111-55601-5-Chapter09-573.jpg单选项；在978-7-111-55601-5-Chapter09-574.jpg文本框中输入文件名BACK，单击978-7-111-55601-5-Chapter09-575.jpg按钮；在系统弹出的“创建选项”对话框中选中978-7-111-55601-5-Chapter09-576.jpg单选项，单击978-7-111-55601-5-Chapter09-577.jpg按钮。

Step2.激活后盖模型。

（1）在模型树中单击978-7-111-55601-5-Chapter09-578.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter09-579.jpg命令。

（2）选择下拉菜单978-7-111-55601-5-Chapter09-580.jpg命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮978-7-111-55601-5-Chapter09-581.jpg被按下。

②复制几何。在操控板中单击978-7-111-55601-5-Chapter09-582.jpg按钮，系统弹出“参照”界面；选中978-7-111-55601-5-Chapter09-583.jpg复选框，在模型树中选取SECOND.PRT；单击“完成”按钮978-7-111-55601-5-Chapter09-584.jpg。

Step3.在模型树中选择978-7-111-55601-5-Chapter09-585.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter09-586.jpg命令。

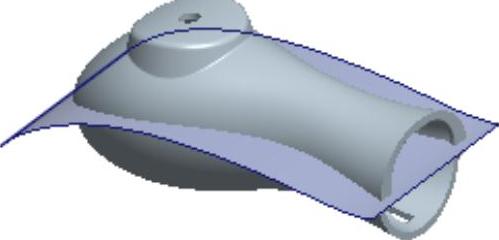

Step4.创建图9.5.2所示的拉伸特征——拉伸1。选择下拉菜单978-7-111-55601-5-Chapter09-587.jpg978-7-111-55601-5-Chapter09-588.jpg命令；在操控板中应确认“曲面”按钮978-7-111-55601-5-Chapter09-589.jpg被按下；选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-590.jpg；单击对话框中的978-7-111-55601-5-Chapter09-591.jpg按钮。绘制图9.5.3所示的截面草图（用“使用边”命令978-7-111-55601-5-Chapter09-592.jpg）；选取深度类型为978-7-111-55601-5-Chapter09-593.jpg，输入深度值为60.0；单击“完成”按钮978-7-111-55601-5-Chapter09-594.jpg，完成拉伸1的创建。

说明：图9.5.3所示的草绘曲线是以骨架模型中的草绘4为参照绘制的，如图9.5.4所示。


图9.5.2 拉伸1

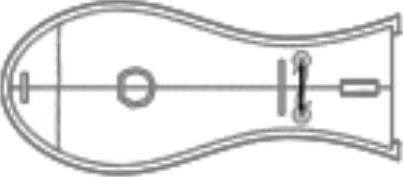

图9.5.3 截面草图


图9.5.4 定义使用边参照

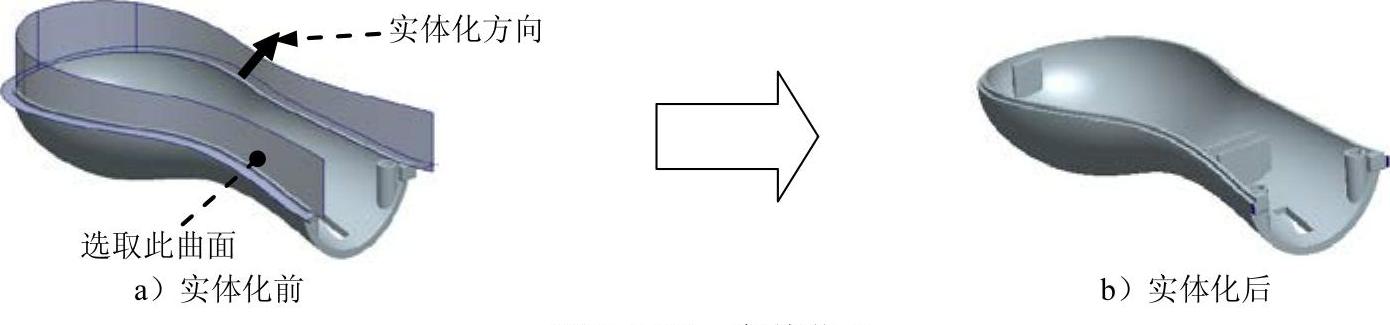

Step5.创建图9.5.5b所示的实体化特征──实体化1。选取图9.5.5a所示的面，选择下拉菜单978-7-111-55601-5-Chapter09-598.jpg命令，确定“去除材料”按钮978-7-111-55601-5-Chapter09-599.jpg被按下，定义实体化方向如图9.5.5a所示。


图9.5.5 实体化1

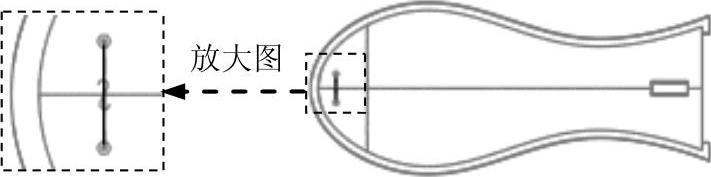

Step6.创建图9.5.6所示的拉伸特征──拉伸2。选择下拉菜单978-7-111-55601-5-Chapter09-601.jpg978-7-111-55601-5-Chapter09-602.jpg978-7-111-55601-5-Chapter09-603.jpg命令，选取ASM_RIGHT基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-604.jpg；绘制图9.5.7所示的截面草图（用“使用边”命令978-7-111-55601-5-Chapter09-605.jpg）；选取深度类型为978-7-111-55601-5-Chapter09-606.jpg，单击“加厚草绘”按钮978-7-111-55601-5-Chapter09-607.jpg，输入厚度值为1.0（两侧加厚）。


图9.5.6 拉伸2


图9.5.7 截面草图

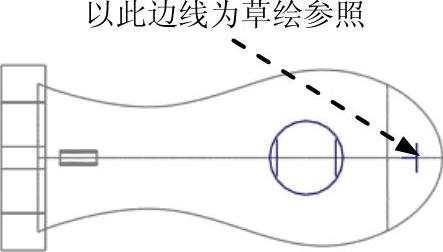

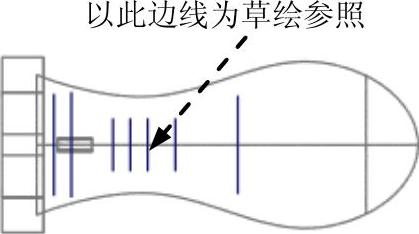

说明：图9.5.7所示的草绘直线的两个端点分别与草绘9中的一条直线的端点重合，如图9.5.8所示。

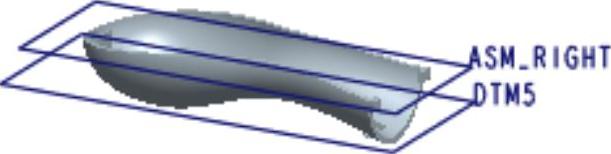

Step7.创建图9.5.9所示的基准平面——DTM5。选择下拉菜单978-7-111-55601-5-Chapter09-610.jpg978-7-111-55601-5-Chapter09-611.jpg命令；选取ASM_RIGHT基准平面为参照，定义约束类型为978-7-111-55601-5-Chapter09-612.jpg，输入偏移值为8.0。

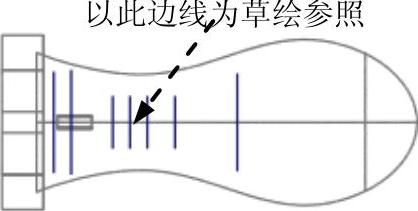

图9.5.8 定义草绘参照


图9.5.9 基准平面DTM5

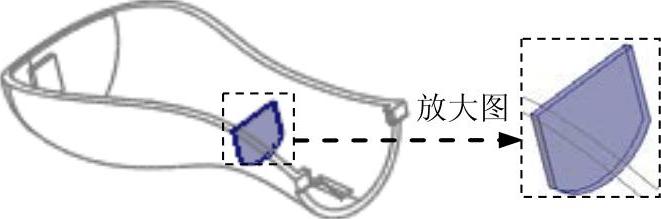

Step8.创建图9.5.10所示的拉伸特征──拉伸3。选择下拉菜单978-7-111-55601-5-Chapter09-615.jpg978-7-111-55601-5-Chapter09-616.jpg命令，选取DTM5基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-617.jpg；绘制图9.5.11所示的截面草图；选取深度类型为978-7-111-55601-5-Chapter09-618.jpg，单击“加厚草绘”按钮978-7-111-55601-5-Chapter09-619.jpg，输入厚度值为1.0（两侧加厚）。


图9.5.10 拉伸3


图9.5.11 截面草图

Step9.创建图9.5.12所示的拉伸特征──拉伸4。选择下拉菜单978-7-111-55601-5-Chapter09-622.jpg978-7-111-55601-5-Chapter09-623.jpg命令，选取ASM_RIGHT基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-624.jpg；绘制图9.5.13所示的截面草图（用“使用边”命令978-7-111-55601-5-Chapter09-625.jpg）；选取深度类型为978-7-111-55601-5-Chapter09-626.jpg，单击“加厚草绘”按钮978-7-111-55601-5-Chapter09-627.jpg，输入厚度值为1.0（向左侧加厚）。


图9.5.12 拉伸4


图9.5.13 截面草图

说明：图9.5.13所示的草绘直线的两个端点分别与草绘10中的一条直线的端点重合，如图9.5.14所示。

Step10.创建图9.5.15所示的拉伸特征──拉伸5。选择下拉菜单978-7-111-55601-5-Chapter09-630.jpg978-7-111-55601-5-Chapter09-631.jpg命令，选取ASM_RIGHT基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-632.jpg；绘制图9.5.16所示的截面草图（用“使用边”命令978-7-111-55601-5-Chapter09-633.jpg）；选取深度类型为978-7-111-55601-5-Chapter09-634.jpg，单击“加厚草绘”按钮978-7-111-55601-5-Chapter09-635.jpg，输入厚度值为1.0（向左侧加厚）。

说明：图9.5.16所示的草绘直线的两个端点分别与草绘10中的一条直线的端点重合，如图9.5.17所示。


图9.5.14 定义草绘参照


图9.5.15 拉伸5

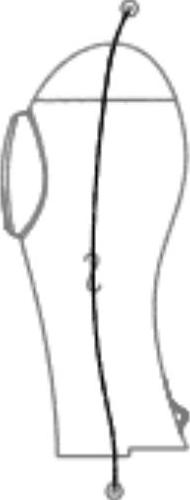

图9.5.16 截面草图

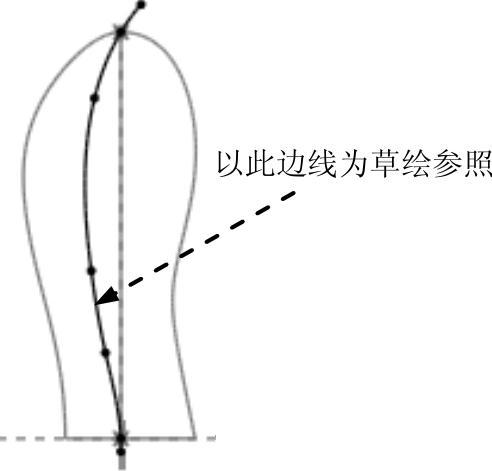

图9.5.17 定义草绘参照

Step11.创建图9.5.18所示的拉伸特征──拉伸6。选择下拉菜单978-7-111-55601-5-Chapter09-640.jpg978-7-111-55601-5-Chapter09-641.jpg命令，选取ASM_RIGHT基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-642.jpg；绘制图9.5.19所示的截面草图；选取深度类型为978-7-111-55601-5-Chapter09-643.jpg，单击“加厚草绘”按钮978-7-111-55601-5-Chapter09-644.jpg，输入厚度值为1.0（两侧加厚）。


图9.5.18 拉伸6


图9.5.19 截面草图

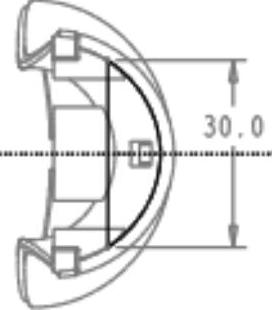

Step12.创建图9.5.20所示的拉伸特征──拉伸7。选择下拉菜单978-7-111-55601-5-Chapter09-647.jpg978-7-111-55601-5-Chapter09-648.jpg命令，在操控板中应确认“曲面”按钮978-7-111-55601-5-Chapter09-649.jpg被按下。选取ASM_RIGHT基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-650.jpg；绘制图9.5.21所示的截面草图（用“边偏移”命令978-7-111-55601-5-Chapter09-651.jpg）；选取深度类型为978-7-111-55601-5-Chapter09-652.jpg，输入深度值30.0。


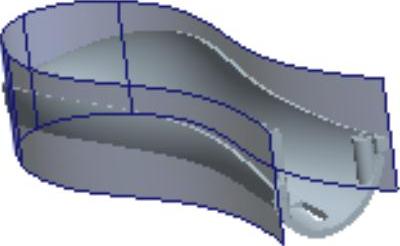

图9.5.20 拉伸7


图9.5.21 截面草图

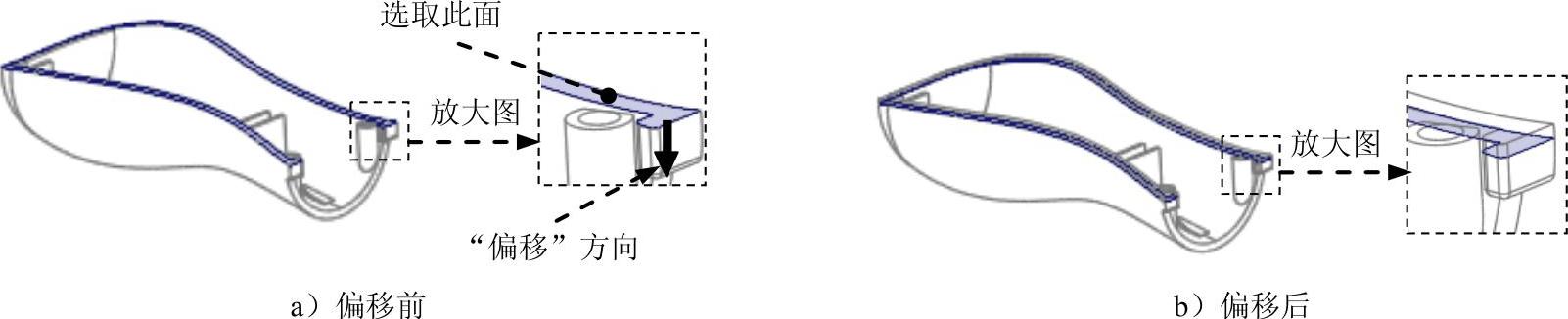

Step13.创建图9.5.22b所示的偏移特征──偏移1（拉伸7已隐藏）。在绘图区选取图9.5.22a所示的面，选择下拉菜单978-7-111-55601-5-Chapter09-655.jpg命令；在操控板中距离文本框中输入值1.0，定义偏移方向如图9.5.22a所示。


图9.5.22 偏移1

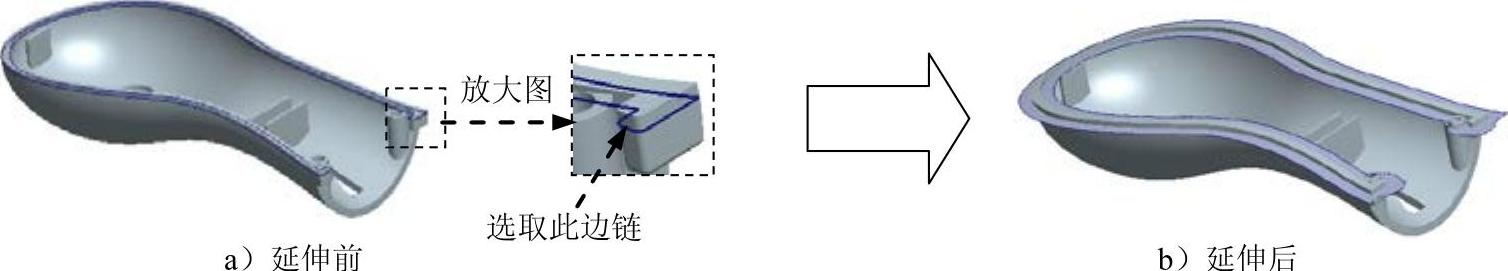

Step14.创建图9.5.23b所示的曲面延伸特征──延伸1。选取图9.5.23a所示的边链，选择下拉菜单978-7-111-55601-5-Chapter09-657.jpg命令；在操控板中输入延伸值3.0。

说明：图9.5.23a所示的边链为图9.5.22b所示创建的偏移1的边线。


图9.5.23 延伸1

Step15.创建图9.5.24b所示的修剪特征──修剪1（拉伸7被取消隐藏）。在绘图区选取图9.5.24a所示的曲面1，选择下拉菜单978-7-111-55601-5-Chapter09-659.jpg命令；在绘图区选取图9.5.24a所示的曲面2（延伸1）作为修剪对象，并单击978-7-111-55601-5-Chapter09-660.jpg按钮，定义修剪方向如图9.5.24a所示。


图9.5.24 修剪1

Step16.创建图9.5.25b所示的曲面延伸特征──延伸2。选取图9.5.25a所示的边线，选择下拉菜单978-7-111-55601-5-Chapter09-662.jpg命令，系统弹出“延伸”操控板；在操控板中输入延伸值5.0。


图9.5.25 延伸2

Step17.创建图9.5.26b所示的曲面延伸特征──延伸3。选取图9.5.26a所示的边线，选择下拉菜单978-7-111-55601-5-Chapter09-664.jpg命令，系统弹出“延伸”操控板；在操控板中输入延伸值5.0。


图9.5.26 延伸3

Step18.创建图9.5.27b所示的修剪特征──修剪2。在绘图区选取图9.5.27a所示的曲面1，选择下拉菜单978-7-111-55601-5-Chapter09-666.jpg命令，选取图9.5.27a所示的曲面2作为修剪对象，定义修剪方向如图9.5.27a所示。


图9.5.27 修剪2

Step19.创建图9.5.28所示的曲面合并特征──合并1。按住<Ctrl>键，在绘图区选取图9.5.28所示的曲面1和曲面2为合并对象；选择下拉菜单978-7-111-55601-5-Chapter09-668.jpg命令；单击“完成”按钮978-7-111-55601-5-Chapter09-669.jpg，完成合并1的创建。


图9.5.28 定义合并参照

Step20.创建图9.5.29b所示的实体化特征──实体化2。选取图9.5.29a所示的曲面，选择下拉菜单978-7-111-55601-5-Chapter09-671.jpg命令，确定“去除材料”按钮978-7-111-55601-5-Chapter09-672.jpg被按下，定义实体化方向如图9.5.29a所示。


图9.5.29 实体化2

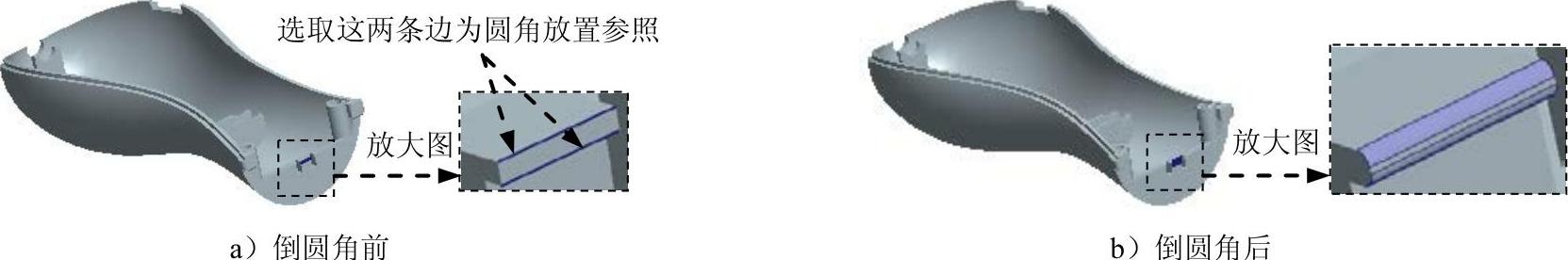

Step21.创建图9.5.30b所示的倒圆角特征──倒圆角1。选择下拉菜单978-7-111-55601-5-Chapter09-674.jpg978-7-111-55601-5-Chapter09-675.jpg命令，按住<Ctrl>键，选取图9.5.30a所示的边线为圆角放置参照，圆角半径值为1.0。


图9.5.30 倒圆角1

Step22.创建图9.5.31所示的拉伸特征──拉伸8。选择下拉菜单978-7-111-55601-5-Chapter09-677.jpg978-7-111-55601-5-Chapter09-678.jpg命令。选取DTM2基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-679.jpg，绘制图9.5.32所示的截面草图（用“使用边”命令978-7-111-55601-5-Chapter09-680.jpg），在操控板中选取深度类型为978-7-111-55601-5-Chapter09-681.jpg，再单击“去除材料”按钮978-7-111-55601-5-Chapter09-682.jpg。

说明：图9.5.32所示的截面草图使用了骨架模型的草绘8。


图9.5.31 拉伸8


图9.5.32 截面草图

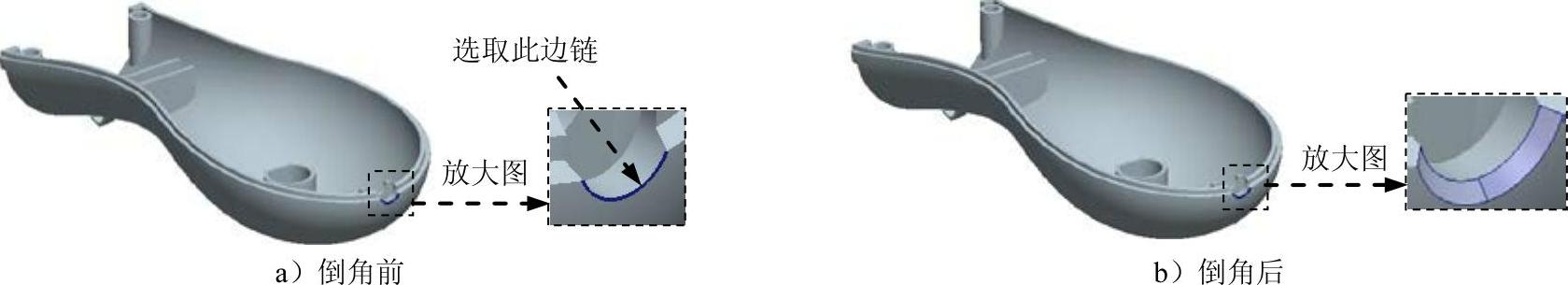

Step23.创建图9.5.33b所示倒角特征──倒角1。选择978-7-111-55601-5-Chapter09-685.jpg978-7-111-55601-5-Chapter09-686.jpg命令；选取图9.5.33a所示的边线为倒角放置参照，在操控板中选取倒角方案978-7-111-55601-5-Chapter09-687.jpg，输入值0.5。


图9.5.33 倒角1

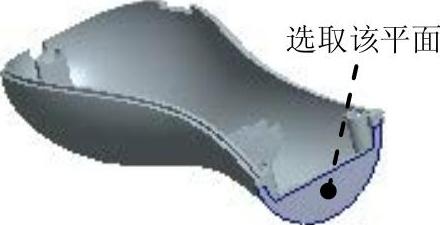

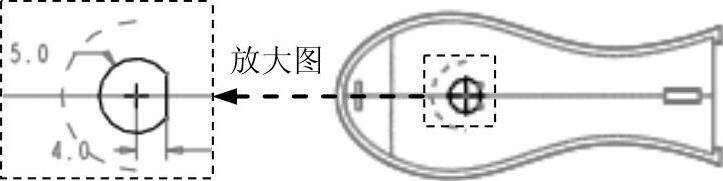

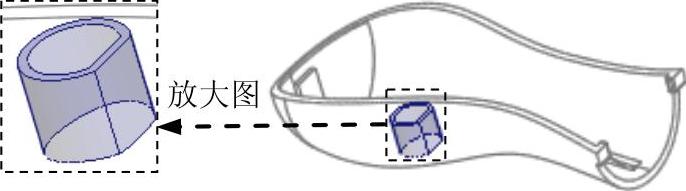

Step24.创建图9.5.34所示的拉伸特征──拉伸9。选择下拉菜单978-7-111-55601-5-Chapter09-689.jpg978-7-111-55601-5-Chapter09-690.jpg命令，选取图9.5.35所示的平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-691.jpg；绘制图9.5.36所示的截面草图；选取深度类型为978-7-111-55601-5-Chapter09-692.jpg，输入深度值为2.0。

说明：图9.5.36所示的截面草图中的圆弧轨迹用“使用边”命令978-7-111-55601-5-Chapter09-693.jpg来绘制。


图9.5.34 拉伸9

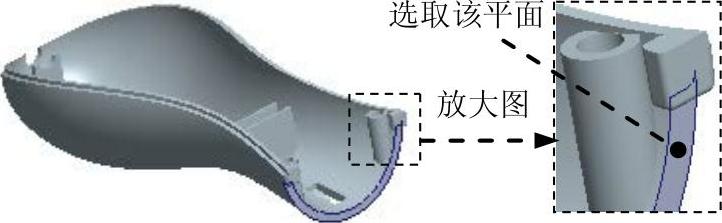

图9.5.35 定义草绘平面


图9.5.36 截面草图

Step25.创建图9.5.37所示的拉伸特征──拉伸10。选择下拉菜单978-7-111-55601-5-Chapter09-697.jpg978-7-111-55601-5-Chapter09-698.jpg命令，选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-699.jpg；绘制图9.5.38所示的截面草图，在操控板中选取深度类型为978-7-111-55601-5-Chapter09-700.jpg，再单击“去除材料”按钮978-7-111-55601-5-Chapter09-701.jpg。


图9.5.37 拉伸10


图9.5.38 截面草图

说明：图9.5.38所示的截面草图的轨迹分别与草绘7中的轨迹线重合。

Step26.创建图9.5.39所示的拉伸特征──拉伸11。选择下拉菜单978-7-111-55601-5-Chapter09-704.jpg978-7-111-55601-5-Chapter09-705.jpg命令，选取图9.5.40所示的平面1为草绘平面，选取图9.5.40所示的平面2为参照平面，方向为978-7-111-55601-5-Chapter09-706.jpg；绘制图9.5.41所示的截面草图，在操控板中选取深度类型为978-7-111-55601-5-Chapter09-707.jpg，输入深度值15.0，再单击“去除材料”按钮978-7-111-55601-5-Chapter09-708.jpg。

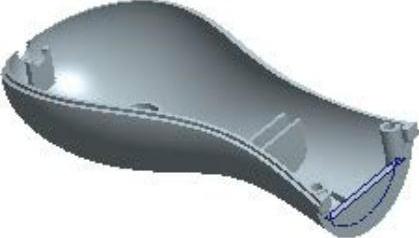

图9.5.39 拉伸11


图9.5.40 定义草绘和参照平面

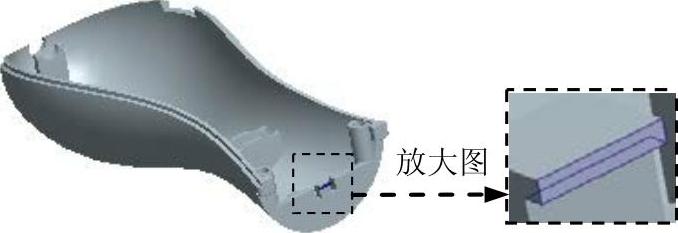

Step27.创建图9.5.42所示的拉伸特征──拉伸12。选择下拉菜单978-7-111-55601-5-Chapter09-711.jpg978-7-111-55601-5-Chapter09-712.jpg命令，选取图9.5.43所示的平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-713.jpg；绘制图9.5.44所示的截面草图，在操控板中选取深度类型为978-7-111-55601-5-Chapter09-714.jpg，再单击“去除材料”按钮978-7-111-55601-5-Chapter09-715.jpg。


图9.5.41 截面草图


图9.5.42 拉伸12


图9.5.43 定义草绘平面

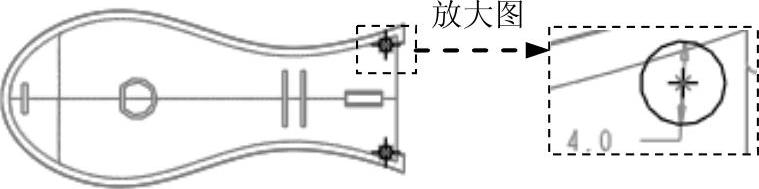

图9.5.44 截面草图

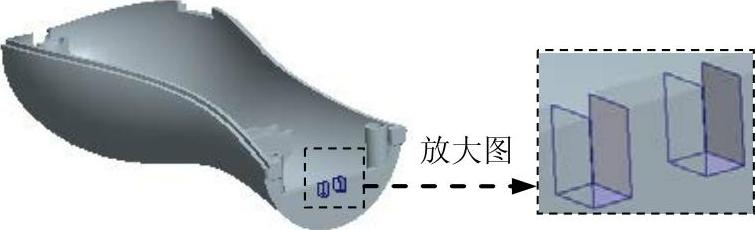

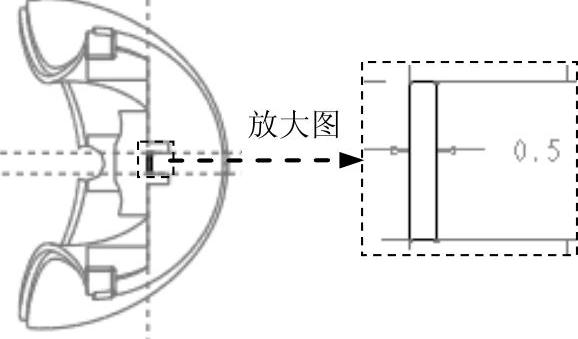

Step28.创建图9.5.45所示的拉伸特征──拉伸13。选择下拉菜单978-7-111-55601-5-Chapter09-720.jpg978-7-111-55601-5-Chapter09-721.jpg命令，选取图9.5.46所示的平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-722.jpg；绘制图9.5.47所示的截面草图，在操控板中选取深度类型为978-7-111-55601-5-Chapter09-723.jpg，输入深度值0.5。

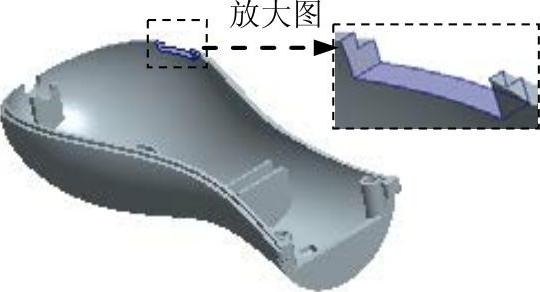

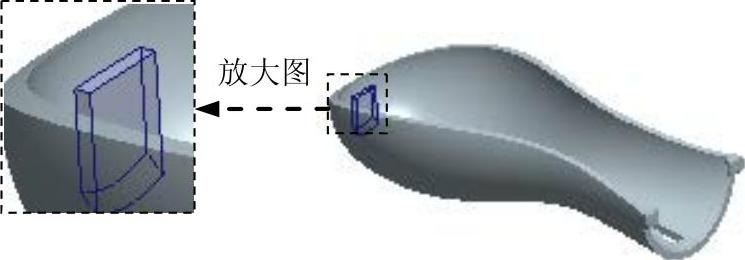

图9.5.45 拉伸13


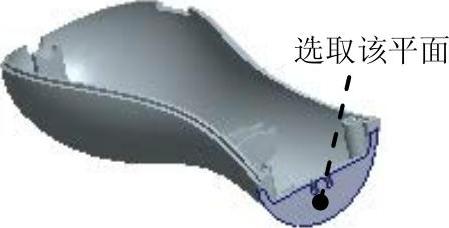

图9.5.46 定义草绘平面

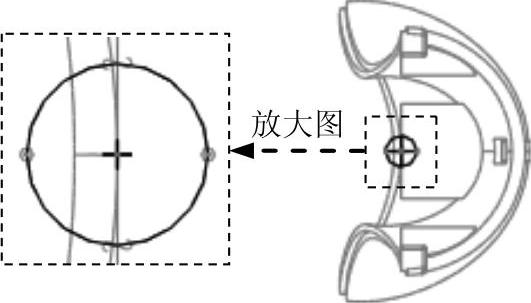

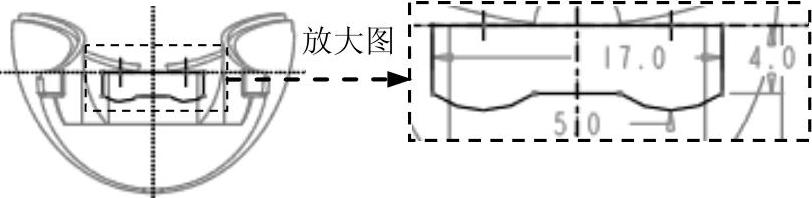

图9.5.47 截面草图

Step29.创建图9.5.48b所示圆角特征──倒圆角2。选择978-7-111-55601-5-Chapter09-727.jpg命令；选取图9.5.48a所示的边线为圆角放置参照，圆角半径值为0.2。

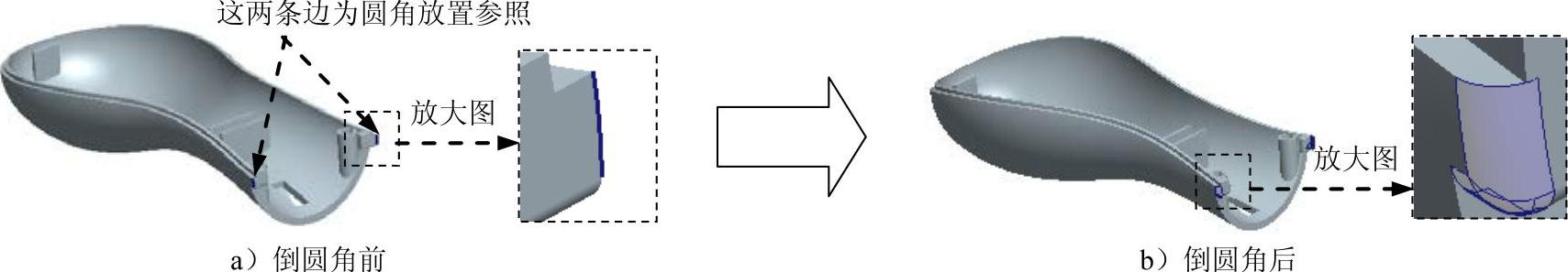

图9.5.48 倒圆角2

Step30.保存模型文件。
