下面讲解二级控件（SECOND.PRT）的创建过程。零件模型及模型树如图9.3.1所示。

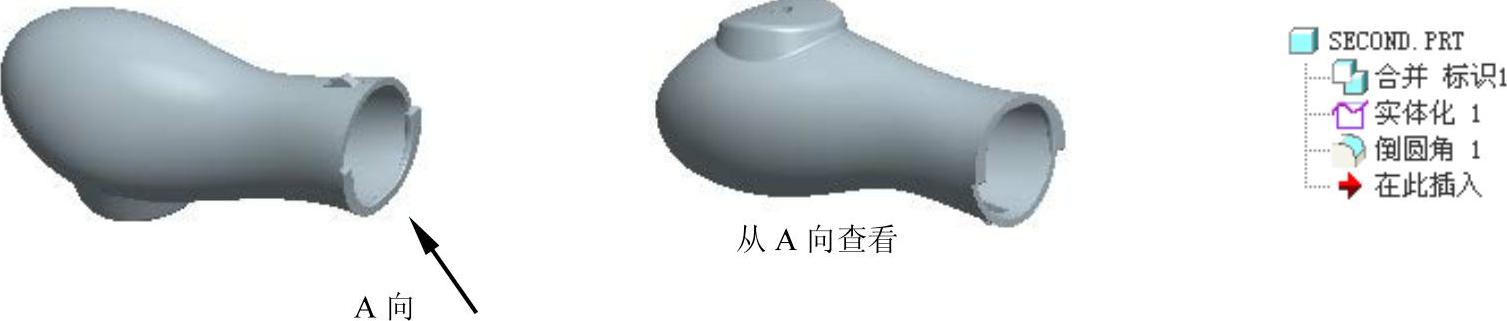

图9.3.1 模型及模型树

Step1.在装配体中创建二级控件（SECOND.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中选中选项组的单选项；选中选项组中的单选项；在文本框中输入文件名SECOND，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

Step2.激活二级控件模型。

（1）在模型树中单击，然后右击，在系统弹出的快捷菜单中选择命令。

（2）选择下拉菜单命令，系统弹出“复制几何”操控板。在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮被按下。

②复制几何。在操控板中单击按钮，系统弹出“参照”界面；选中复选框，然后在绘图区选取骨架模型特征；单击“完成”按钮。

Step3.在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

Step4.创建图9.3.2b所示的实体化特征──实体化1。选取图9.3.2a所示的面，选择下拉菜单命令，确定“切剪材料”按钮被按下，定义实体化方向如图9.3.2a所示。

图9.3.2 实体化1

Step5.创建图9.3.3b所示的倒圆角特征──倒圆角1。选择下拉菜单命令；选取图9.3.3a所示的边为圆角放置参照，圆角半径值为0.5。

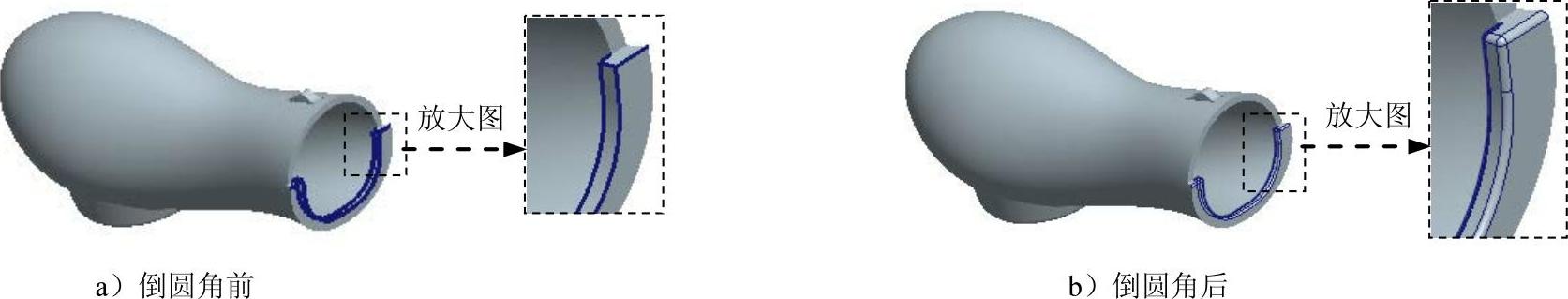

图9.3.3 倒圆角1

Step6.保存模型文件。
