创建骨架模型的操作过程的介绍

在装配环境下，创建图9.2.1所示的骨架模型及模型树。

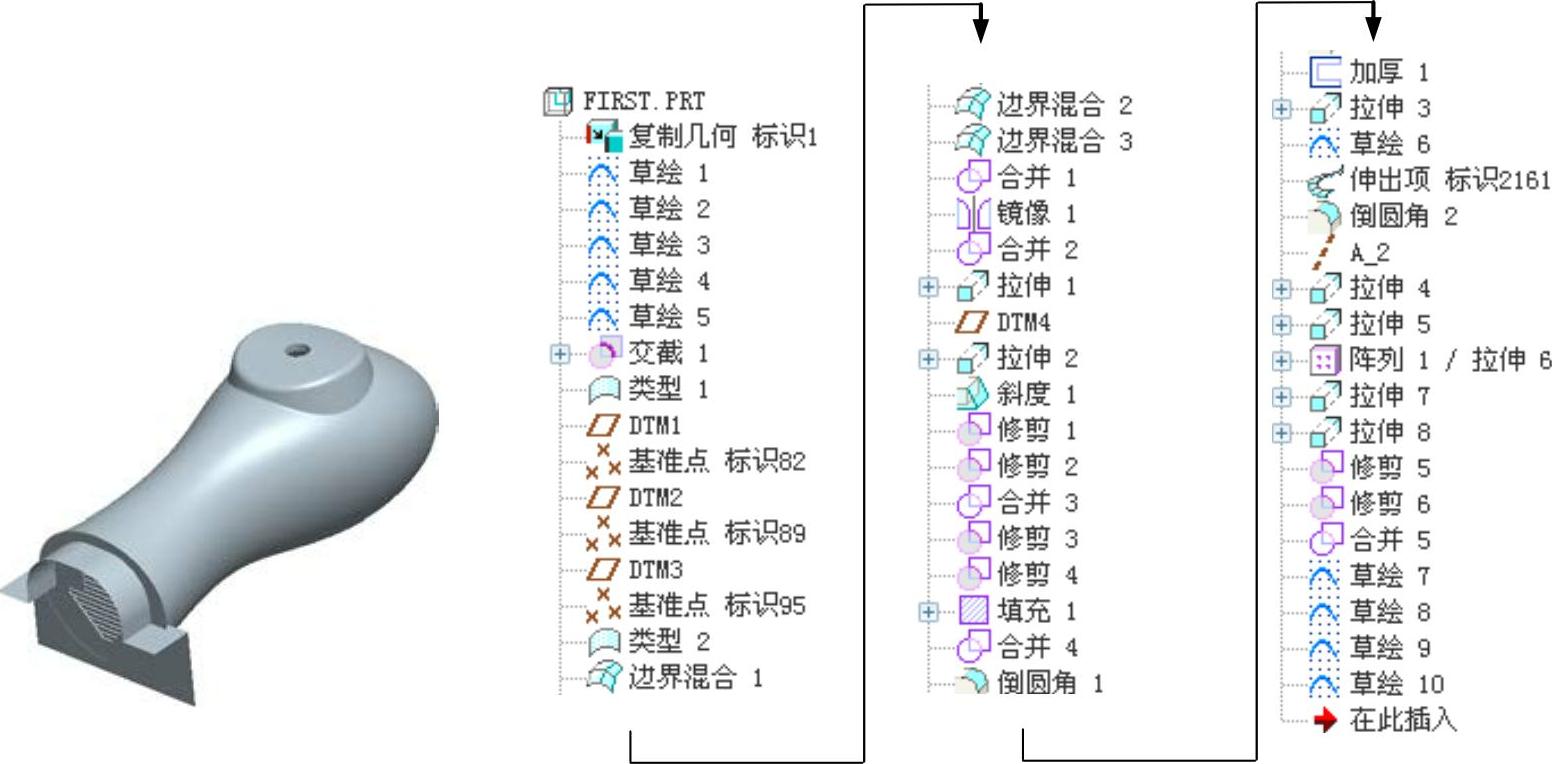

图9.2.1 骨架模型及模型树

Step1.在装配体中建立骨架模型（FIRST.PRT）。

（1）选择下拉菜单命令。

（2）此时系统弹出“元件创建”对话框，选中选项组中的单选项，在文本框中输入文件名FIRST，然后单击按钮。

（3）在弹出的“创建选项”对话框中选中单选项，单击按钮。

Step2.激活骨架模型。在模型树中单击，然后右击，在弹出的快捷菜单中选择命令。

（1）选择下拉菜单命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：

①在“复制几何”操控板中，先确认“将参照类型设置为组件上下文”按钮被按下，然后单击“仅限发布几何”按钮（使此按钮为弹起状态）。

②复制几何。在“复制几何”操控板中单击按钮，系统弹出“参照模型”界面；单击区域中的字符；在“智能选取栏”的下拉列表中选择“基准平面”选项，按住<Ctrl>键，在绘图区依次选取装配文件中的三个基准平面。

③在“复制几何”操控板中单击按钮，选中单选项。

④在“复制几何”操控板中单击“完成”按钮。

（2）完成操作后，所选的基准平面被复制到FIRST.PRT中。

Step3.在装配体中打开骨架模型FIRST.PRT。在模型树中单击并右击，在弹出的快捷菜单中选择命令。

Step4.创建图9.2.2所示的草绘特征──草绘1。单击工具栏中的“草绘”按钮；选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图9.2.2所示的草图。

Step5.创建图9.2.3所示的草绘特征──草绘2。单击工具栏中的“草绘”按钮，选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为，绘制图9.2.3所示的草图。

关于绘制草图2的相关说明如下：

●进入草绘环境时，选择草绘1中两线段的端点，然后约束图9.2.3所示的样条曲线的两个端点分别与草绘1中的两线段的端点重合。

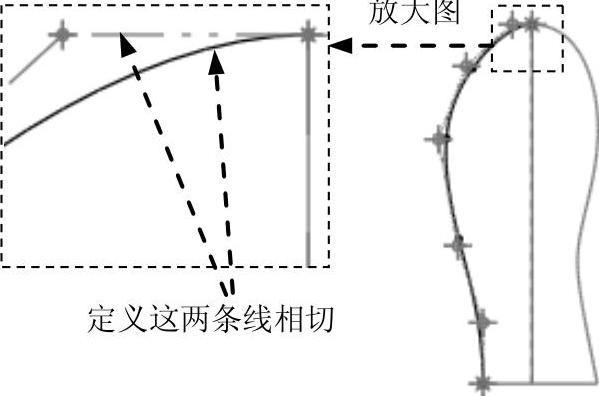

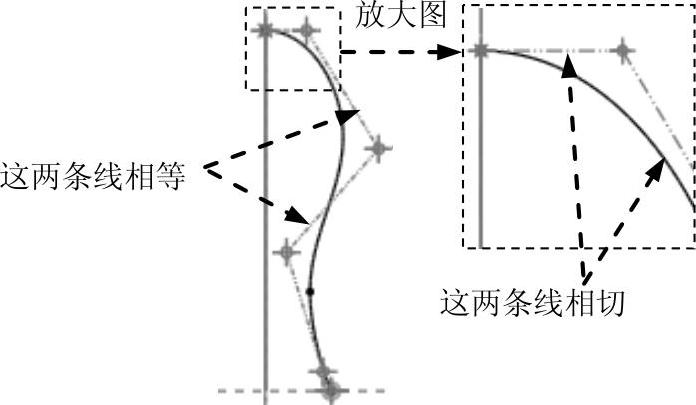

●在调整草绘2中的样条曲线的曲率时，先双击样条曲线，单击操控板中的“切换到控制多边形模式”按钮，约束系统所生成的多边形的最高处边线为水平的，然后使样条曲线与水平边线相切，如图9.2.4所示。

●在调整草绘2中的样条曲线的曲率时，可以通过选取图9.2.4所示的多边形的控制点来调整样条曲线的曲率，结果如图9.2.5所示。

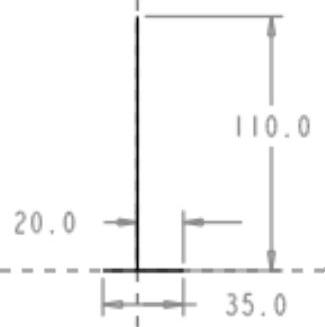

图9.2.2 草绘1

图9.2.3 草绘2

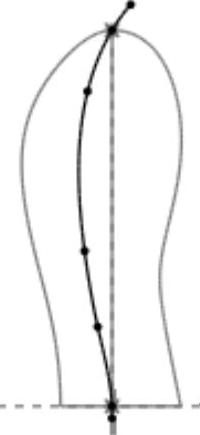

图9.2.4 多边形模式

Step6.创建图9.2.6所示的草绘特征──草绘3。单击工具栏中的“草绘”按钮取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，参照Step5，绘制图9.2.6所示的草图；选取图9.2.7所示的样条曲线和多边形的连线相切，并调整样条曲线的曲率大致如图9.2.8所示。

Step7.创建图9.2.9所示的草绘特征──草绘4。单击工具栏中的“草绘”按钮，选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，参照Step5，绘制图9.2.10所示的草图；选取图9.2.11所示的样条曲线与草绘1中直线的端点重合，并调整样条曲线的曲率大致如图9.2.11所示。

图9.2.5 样条曲线曲率

图9.2.6 草绘3

图9.2.7 多边形模式

图9.2.8 样条曲线曲率

图9.2.9 草绘4

图9.2.10 草绘详图

Step8.创建图9.2.12所示的草绘特征──草绘5。单击工具栏中的“草绘”按钮，选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，参照Step5，绘制图9.2.13所示的草图；定义其约束如图9.2.14所示，并调整样条曲线的曲率大致如图9.2.15所示。

图9.2.11 样条曲线曲率

图9.2.12 草绘5（建模环境）

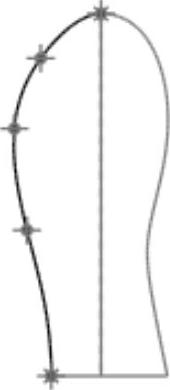

图9.2.13 草绘5（草绘环境）

Step9.创建图9.2.16所示的交截曲线──交截1。在模型树中选取上步创建的草绘4和草图5，选择下拉菜单命令。

说明：在创建完此特征后，草绘4和草绘5会自动隐藏。

图9.2.14 多边形模式

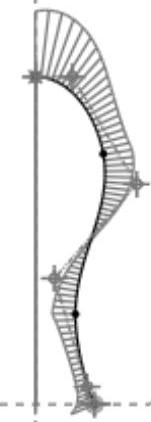

图9.2.15 样条曲线曲率

图9.2.16 交截1

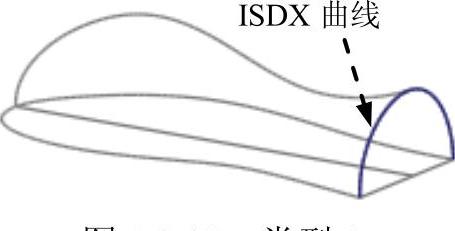

Step10.创建图9.2.17所示的造型曲面特征──类型1。

（1）选择下拉菜单命令，进入ISDX环境。

（2）定义ISDX曲线放置面。选取ASM_TOP基准平面为ISDX曲线放置面，选择下拉菜单命令。

（3）绘制ISDX曲线。单击“ISDX创建”按钮，绘制图9.2.18所示的ISDX曲线（按住<Shift>键分别捕捉各端点），单击操控板中的“完成”按钮。

（4）编辑ISDX曲线。单击“曲线编辑”按钮，系统弹出“编辑曲线”操控板。单击操控板中的按钮，选取图9.2.18所示ISDX曲线的端点1，在下拉列表中选取选项，在绘图区选取ASM_FRONT基准平面，在区域中选中复选框，输入长度值17.0；再选取图9.2.18所示ISDX曲线的端点2，其约束与端点1相同；单击操控板中的“完成”按钮。

（5）单击操控板中的按钮，完成类型1的创建。

图9.2.17 类型1

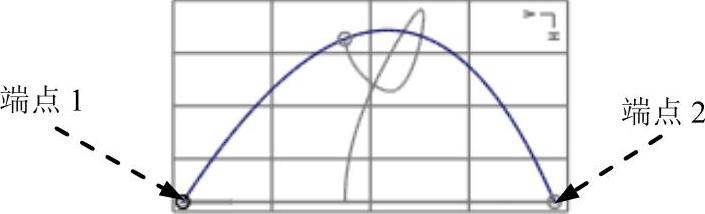

图9.2.18 ISDX曲线

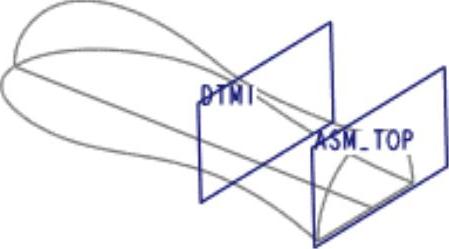

Step11.创建图9.2.19所示的基准平面──DTM1。选择下拉菜单命令；选择ASM_TOP基准平面为参照，在对话框中选择约束类型为，输入偏移距离值为35.0。

说明：偏移的方向应该视实际情况而定，这里可以参考图9.2.19来确定偏移方向。

Step12.创建图9.2.20所示的基准点──基准点（标识82）。单击工具栏中的“点”按钮；按住<Ctrl>键，选取DTM1基准平面和图9.2.21所示的曲线1为点参照；选取对话框中的选项，按住<Ctrl>键，选取DTM1基准平面和图9.2.21所示的曲线2为点参照；选取对话框中的选项，按住<Ctrl>键，选取DTM1基准平面和图9.2.21所示的曲线3为点参照。

图9.2.19 基准平面DTM1

图9.2.20 基准点（标识82）

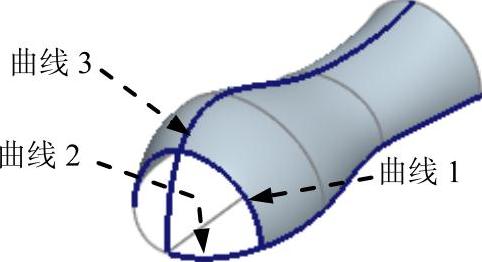

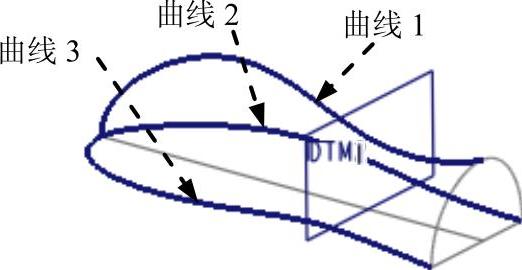

图9.2.21 定义点参照

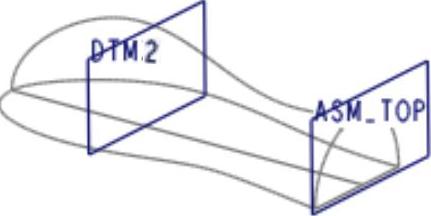

Step13.创建图9.2.22所示的基准平面──DTM2。选择下拉菜单命令；选取ASM_TOP基准平面为参照，定义约束类型为，输入偏移距离值70.0。

说明：确定偏移方向时，参考图9.2.24。

Step14.创建图9.2.23所示的基准点──基准点（标识89）。单击工具栏中的“点”按钮，参照Step12，按住<Ctrl>键，分别选取DTM2基准平面和图9.2.24所示的曲线1、曲线2和曲线3为点参照。

图9.2.22 基准平面DTM2

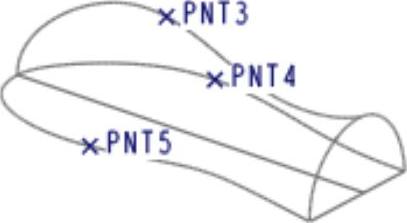

图9.2.23 基准点（标识89）

图9.2.24 定义点参照

Step15.创建图9.2.25所示的基准平面──DTM3。选择下拉菜单命令；选取ASM_TOP基准平面为参照，定义约束类型为，输入偏移距离值95.0。

Step16.创建图9.2.26所示的基准点──基准点（标识95）。单击工具栏中的“点”按钮，参照Step12，按住<Ctrl>键，分别选取DTM3基准平面和图9.2.27所示的曲线1、曲线2和曲线3为点参照。

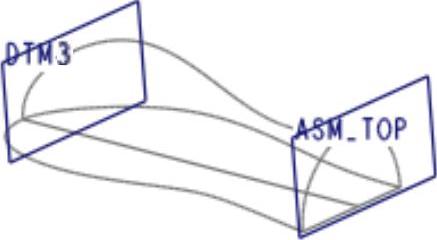

图9.2.25 基准平面DTM3

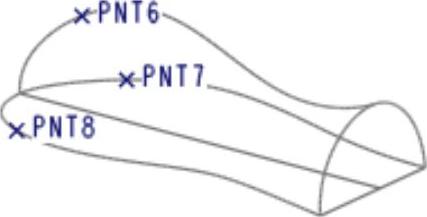

图9.2.26 基准点（标识95）

图9.2.27 定义点参照

Step17.创建图9.2.28所示的造型曲面特征──类型2。

（1）绘制曲线1。选择下拉菜单命令，进入ISDX环境。

①选取DTM1基准平面为ISDX曲线放置面，单击“ISDX创建”按钮，绘制图9.2.18所示的ISDX曲线（按住<Shift>键依次选取基准点PNT1、PNT0和PNT2），单击操控板中的“完成”按钮。

②编辑ISDX曲线1。单击“曲线编辑”按钮，系统弹出“编辑曲线”操控板。单击操控板中的按钮，选取图9.2.29所示ISDX曲线与PNT1点重合的端点，在下拉列表中选取选项，在绘图区选取ASM_FRONT基准平面；在区域中选中复选框，输入长度值15.0；再选取图9.2.29所示ISDX曲线与PNT2点重合的端点，约束其法向长度值为11.0，单击操控板中的“完成”按钮，完成曲线1的绘制。

（2）绘制曲线2。

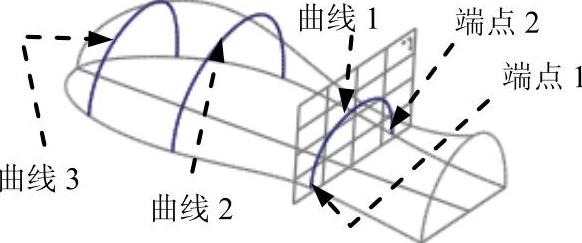

①选取DTM2基准平面为ISDX曲线放置面，单击“ISDX创建”按钮，绘制图9.2.29所示的ISDX曲线2（按住<Shift>键依次选取基准点PNT4、PNT3和PNT5），单击操控板中的“完成”按钮。

②编辑ISDX曲线。其操作方法与曲线1相同，分别输入长度值18.0和22.0。

（3）绘制曲线3。

①选取DTM3基准平面为ISDX曲线放置面，单击“ISDX创建”按钮，绘制图9.2.29所示的ISDX曲线3（按住<Shift>键依次选取基准点PNT7、PNT6和PNT8），单击操控板中的“完成”按钮。

②编辑ISDX曲线。其操作方法与曲线1相同，分别输入长度值15.0和20.0。

（4）单击操控板中的按钮，完成造型曲面类型2的创建。

图9.2.28 类型2

图9.2.29 ISDX曲线

Step18.创建图9.2.30所示的边界曲面──边界混合1。

（1）选择下拉菜单命令，系统弹出“边界混合”操控板。

（2）定义边界曲线。

①选择第一方向曲线。按住<Ctrl>键，在绘图区依次选取图9.2.31所示的曲线1、曲线2、曲线3和曲线4为第一方向边界曲线。

②选择第二方向曲线。单击操控板中第二方向曲线操作栏，按住<Ctrl>键，依次选取图9.2.31所示的曲线5、曲线6、曲线7为第二方向边界曲线；单击按钮，在系统弹出的“第一方向、第二方向”对话框中单击“第二方向”下面的按钮，系统弹出“链”对话框；单击“链”对话框中的选项卡，单击选项，曲线7加亮，然后在对话框的下拉列表中选取选项，选取图9.2.31所示的曲线4；单击“链”对话框中的下一个选项，曲线6加亮，然后在区域的下拉列表中选取选项，选取图9.2.31所示的曲线4；单击“链”对话框中的最后一个选项，曲线5加亮，然后在对话框的下拉列表中选取选项，并在其下的文本框中输入数值-22.0；单击按钮。

（3）定义边界约束类型。在操控板中单击按钮，在弹出的界面中将方向2中第一条链和最后一条链的约束类型设置为，选择ASM_FRONT基准平面为垂直参照。

（4）单击操控板中的“完成”按钮，完成边界混合1的创建。

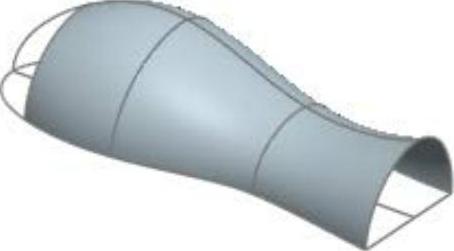

图9.2.30 边界混合1

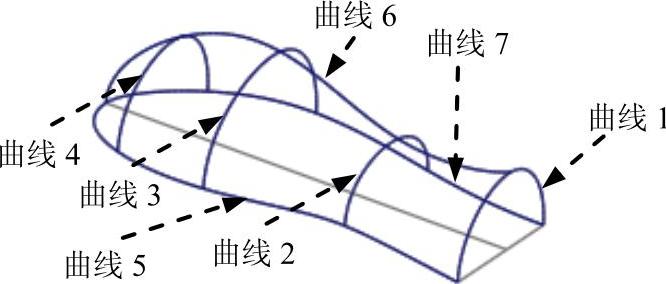

图9.2.31 选取边界曲线

Step19.创建图9.2.32所示的边界曲面──边界混合2。

（1）选择下拉菜单命令，系统弹出“边界混合”操控板。

（2）定义边界曲线。

①按住<Ctrl>键，在绘图区选取图9.2.33所示的曲线1和曲线2，单击操控板中第二方向曲线操作栏，选取图9.2.33所示的曲线3。

②单击按钮，在系统弹出的界面中单击下面的按钮，在系统弹出的“链”对话框中选择选项卡，然后单击选项，曲线1加亮，在区域下拉列表中选取选项，然后选取图9.2.33所示的曲线3；单击“链”对话框中的下一个选项，曲线2加亮，在区域下拉列表中选取选项，然后选取图9.2.33所示的曲线1的下拉列表中选择选项，并在其下的文本框中输入值0；单击此对话框中的按钮。

③在系统弹出的界面中单击下面的按钮，在系统弹出的“链”对话框中选择选项卡，单击选项，曲线3加亮；在区域下拉列表中选取选项，选取图9.2.33所示的曲线1；单击此对话框中的按钮。

图9.2.32 边界混合2

图9.2.33 选取边界曲线

（3）定义边界约束类型。在操控板中单击第一条链的约束类型设置为，将方向1中最后一条链的约束类型设置为，其他参数采用系统默认的设置值。

（4）单击操控板中的“完成”按钮，完成边界混合2的创建。

Step20.创建图9.2.34所示的边界曲面──边界混合3。

（1）选择下拉菜单命令，系统弹出“边界混合”操控板。

（2）定义边界曲线。

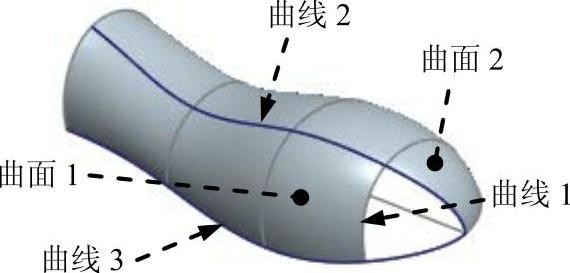

①按住<Ctrl>键，在绘图区选取图9.2.35所示的曲线1，单击操控板中第二方向曲线操作栏，选取图9.2.33所示的曲线2和曲线3。

②单击按钮，在系统弹出的界面中单击下面的按钮，在系统弹出的“链”对话框中选择选项卡，然后单击选项，曲线1加亮；在区域下拉列表中选取选项，然后选取图9.2.35所示的曲线2；单击此对话框中的按钮。

③在系统弹出的界面中单击下面的按钮，在系统弹出的“链”对话框中选择选项卡，单击选项，曲线3加亮；在区域下拉列表中选取选项，选取图9.2.35所示的曲线1；单击此对话框中的下一个选项，曲线2加亮，在区域下拉列表中选取选项，然后选取图9.2.35所示的曲线1，单击此对话框中的按钮。

（3）定义边界约束类型。在操控板中单击按钮，在系统弹出的界面中将方向1中第一条链的约束类型均设置为，然后选取图9.2.35所示的曲面1；将方向2中第一条链的约束类型均设置为，然后单击图9.2.35所示的曲面2；将方向2中最后一条链的约束类型设置为。

（4）单击操控板中的“完成”按钮，完成边界混合3的创建。

Step21.创建曲面合并特征──合并1。按住<Ctrl>键，在绘图区选取图9.2.36所示的曲面；选择下拉菜单命令；在操控板中单击“完成”按钮，完成合并1的创建。

图9.2.34 边界混合3

图9.2.35 选取边界曲线

图9.2.36 定义合并曲面

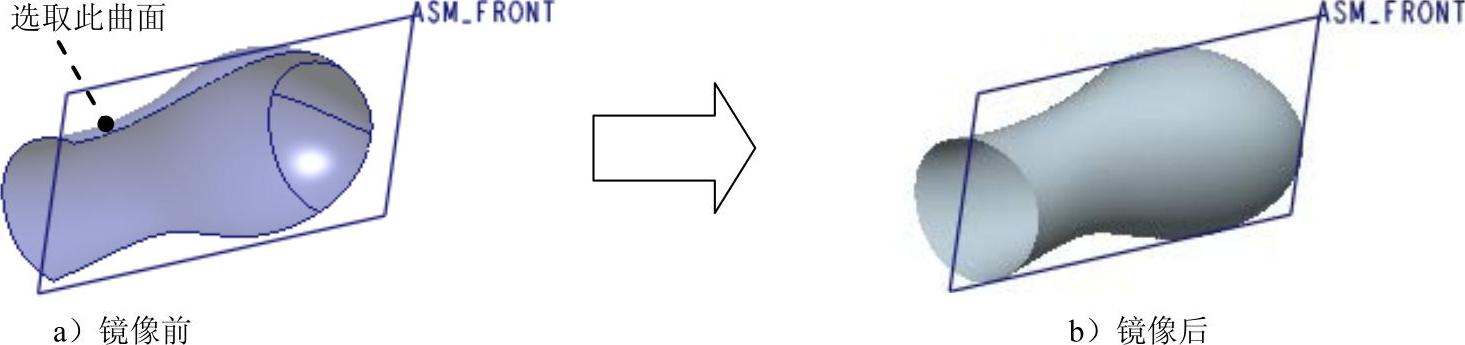

Step22.创建图9.2.37b所示的镜像特征──镜像1。在绘图区选取图9.2.37a所示的曲面为镜像对象；选择下拉菜单命令；选取ASM_FRONT基准平面为镜像中心平面。

图9.2.37 镜像1

Step23.创建曲面合并特征──合并2。按住<Ctrl>键，在绘图区选取图9.2.38所示的曲面，选择下拉菜单命令；在操控板中单击“完成”按钮，完成合并2的创建。

Step24.创建图9.2.39所示的拉伸特征──拉伸1。选择下拉菜单命令，在操控板中应确认“曲面”按钮被按下；选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图9.2.40所示的截面草图；在操控板中选取深度类型为，输入深度值40.0。

Step25.创建图9.2.41所示的基准平面──DTM4。选择下拉菜单命令；选取ASM_RIGHT基准平面为参照，定义约束类型为，输入偏移距离值30.0。

图9.2.38 定义合并面

图9.2.39 拉伸1

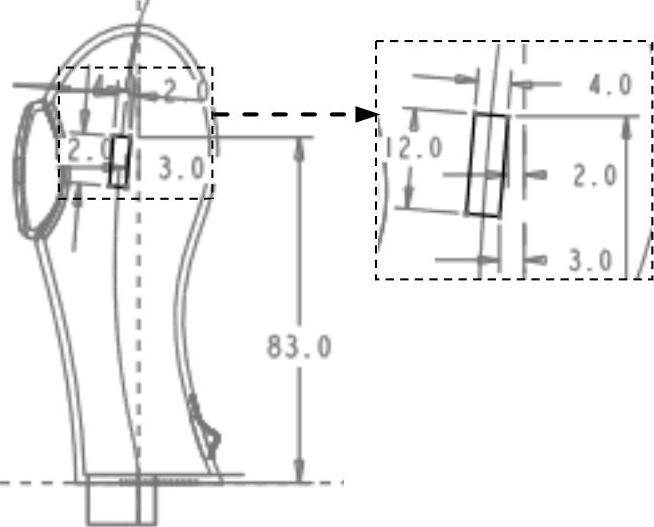

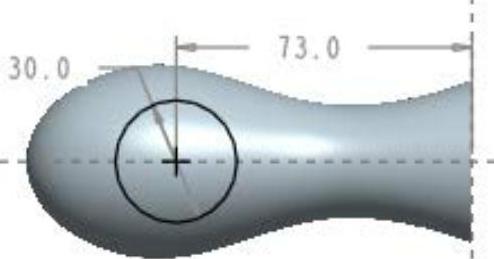

图9.2.40 截面草图

Step26.创建图9.2.42所示的拉伸特征──拉伸2（曲面已隐藏）。选择下拉菜单命令，在操控板中应确认“曲面”按钮被按下；选取DTM4基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为，绘制图9.2.43所示的截面草图；选取深度类型为，输入深度值15.0。

说明：因为样条曲线绘制的不同，所生成的曲面形状也不一样，所以此处草图的定位和定形尺寸有可能与图9.2.43不一致。

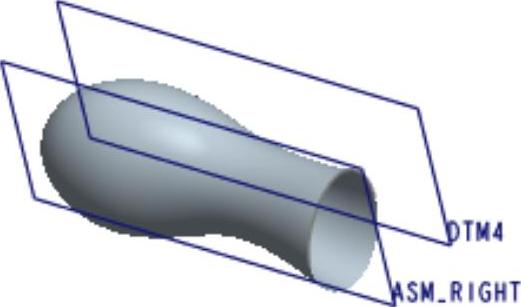

图9.2.41 基准平面DTM4

图9.2.42 拉伸2

图9.2.43 截面草图

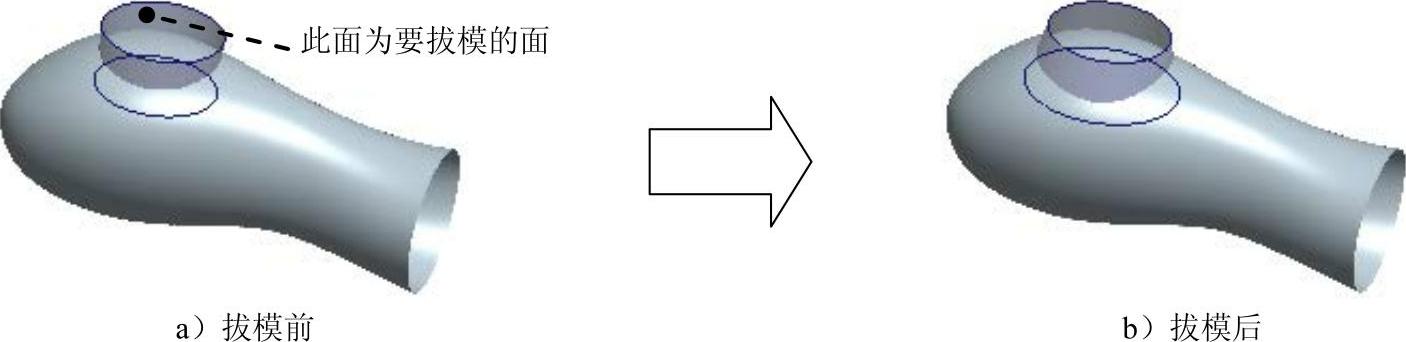

Step27.创建图9.2.44b所示的拔模特征──斜度1。选择下拉菜单命令，选取图9.2.44a所示的面为要拔模的面；选取DTM5基准平面为拔模枢轴平面，在操控板中输入拔模角度值15.0（此处拔模角度可以根据读者自己做的曲面定义，只要保证拔模后的曲面之间相交即可），采用系统默认的拔模方向。

图9.2.44 斜度1

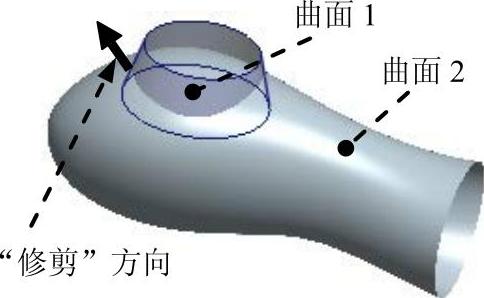

Step28.创建修剪特征──修剪1。在绘图区选取图9.2.45所示的曲面1，选择下拉菜单命令；在绘图区选取图9.2.45所示的曲面2作为修剪对象，并单击按钮，定义修剪方向如图9.2.45所示。

图9.2.45 定义修剪对象

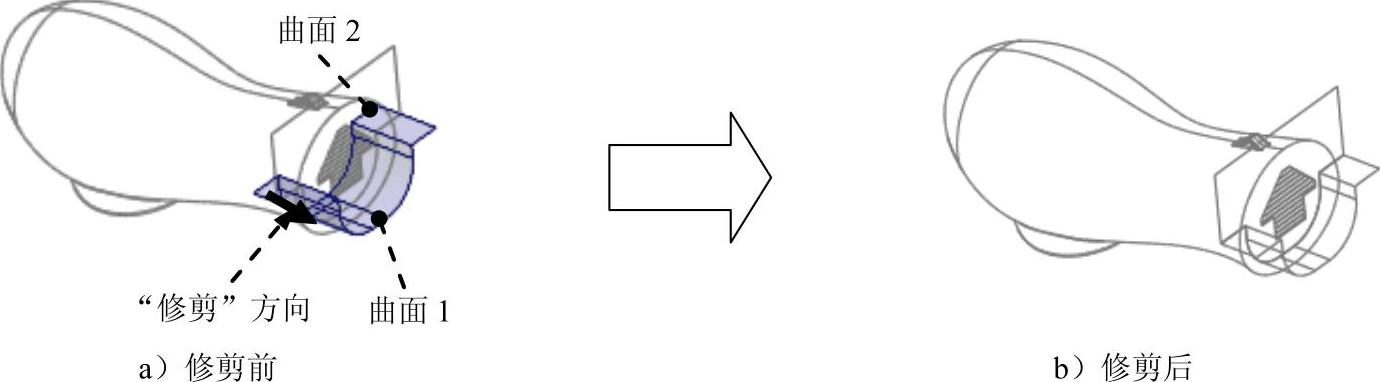

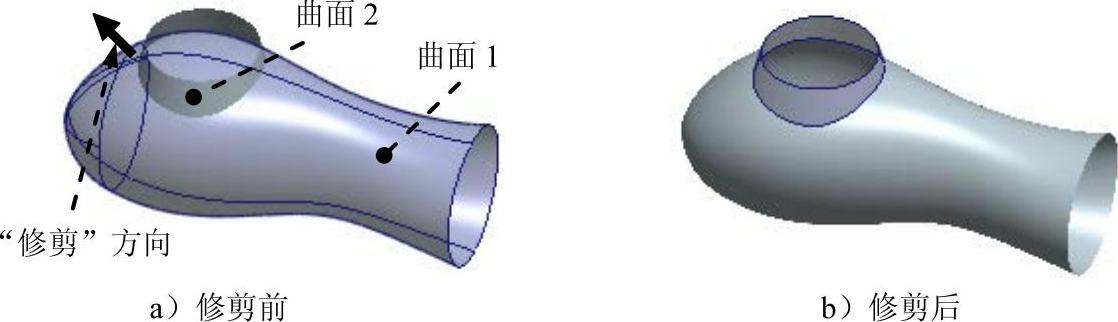

Step29.创建图9.2.46b所示的修剪特征──修剪2。在绘图区选取图9.2.46a所示的曲面1，选择下拉菜单命令，选取图9.2.46a所示的曲面2作为修剪对象，定义修剪方向如图9.2.46a所示。

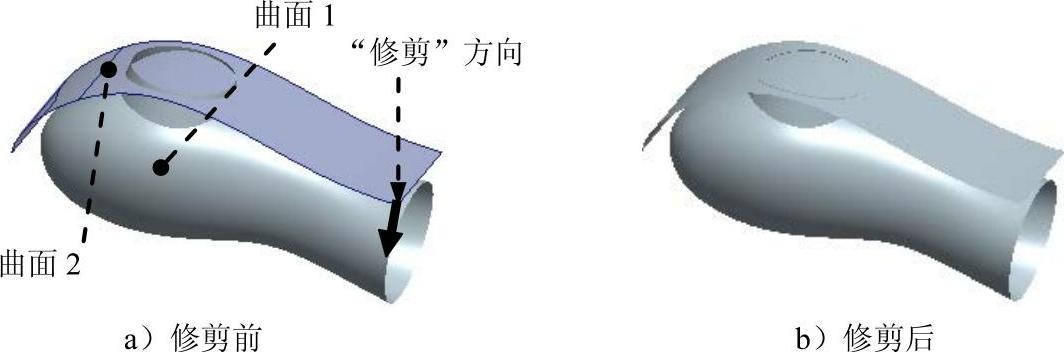

图9.2.46 修剪2

Step30.创建曲面合并特征──合并3。按住<Ctrl>键，在绘图区选取图9.2.47所示的两个曲面，选择下拉菜单命令；在操控板中单击“完成”按钮，完成合并3的创建。

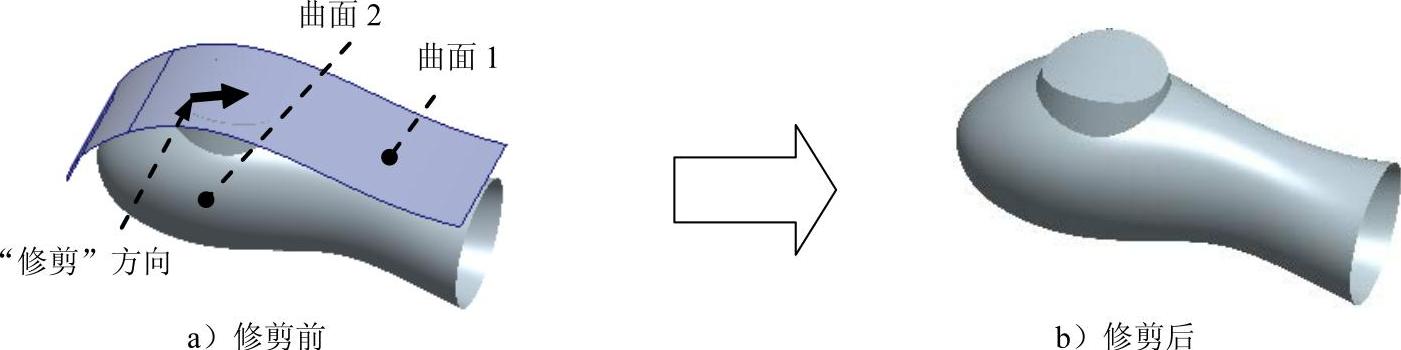

Step31.创建图9.2.48b所示的修剪特征──修剪3。在绘图区选取图9.2.48a所示的曲面1，选择下拉菜单命令，选取图9.2.48a所示的曲面2作为修剪对象，定义修剪方向如图9.2.48a所示。

说明：在创建此特征前，先将Step24所创建的拉伸1显示。

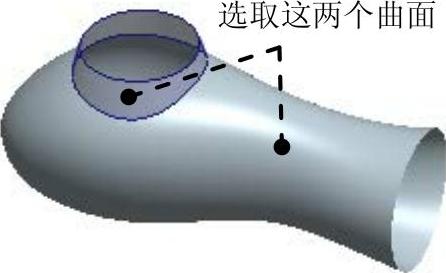

图9.2.47 定义合并对象

图9.2.48 修剪3

Step32.创建图9.2.49b所示的修剪特征──修剪4。在绘图区选取图9.2.49a所示的曲面1，选择下拉菜单命令，选取图9.2.49a所示的曲面2作为修剪对象，定义修剪方向如图9.2.49a所示。

Step33.创建图9.2.50所示的平整曲面──填充1。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图9.2.51所示的截面草图（用“使用边”命令），完成绘制后，单击“完成”按钮；在操控板中单击“完成”按钮，完成填充1的创建。

图9.2.49 修剪4

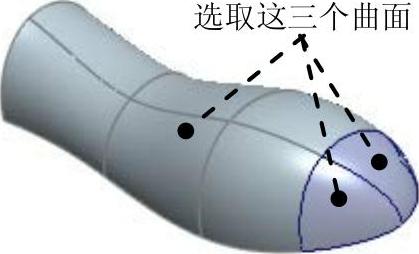

Step34.创建曲面合并特征──合并4。按住<Ctrl>键，在绘图区依次选取图9.2.52所示的三个曲面，选择下拉菜单命令；在操控板中单击“完成”按钮，完成合并4的创建。

说明：在选取图9.2.52所示的三个曲面时，一定要按顺序选取，否则此特征将无法生成。

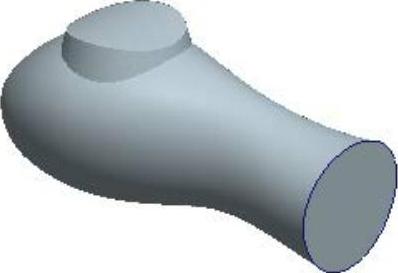

图9.2.50 填充1

图9.2.51 截面草图

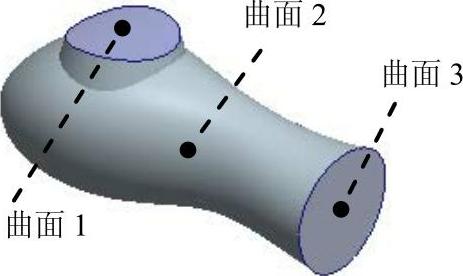

图9.2.52 定义合并对象

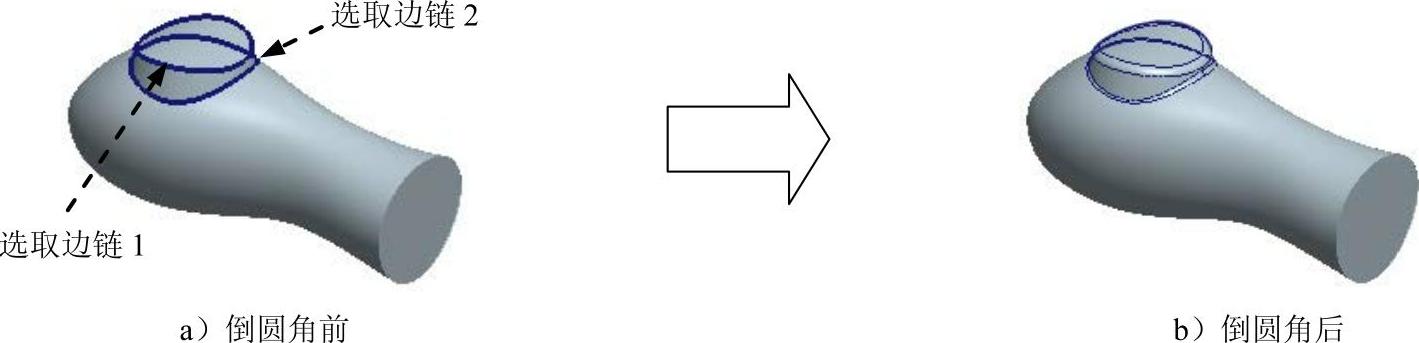

Step35.创建图9.2.53b所示圆角特征──倒圆角1。选择命令；选取图9.2.53a所示的边链1，在操控板的圆角尺寸框中输入圆角半径值2.0；选取图9.2.53a所示的边链2，输入圆角半径值1.0。

图9.2.53 倒圆角1

Step36.创建加厚特征──加厚1。在绘图区选取图9.2.54所示的曲面特征，选择下拉菜单命令；在操控板中输入加厚偏距值2.0，并单击按钮，定义加厚方向如图9.2.54所示（向内部加厚）。

Step37.创建图9.2.55所示的零件特征──拉伸3。选择下拉菜单命令。选取ASM_RIGHT基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图9.2.56所示的截面草图，选取深度类型为，并单击“去除材料”按钮。

图9.2.54 定义加厚曲面

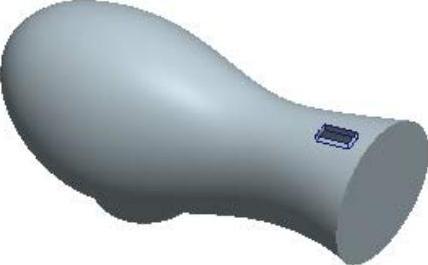

图9.2.55 拉伸3

Step38.创建图9.2.57所示的草绘特征──草绘6。单击工具栏中的“草绘”按钮，选取ASM_FRONT基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；单击对话框中的按钮，绘制图9.2.56所示的草图；双击样条曲线，单击操控板中的“切换到控制多边形模式”按钮，定义约束如图9.2.57所示。

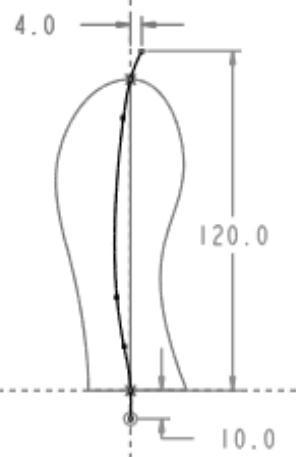

图9.2.56 截面草图

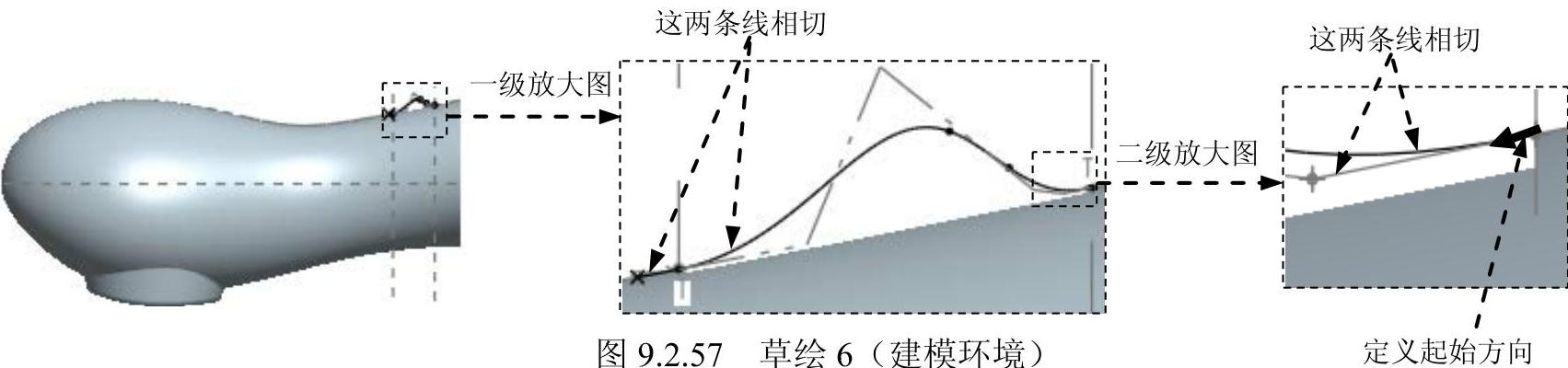

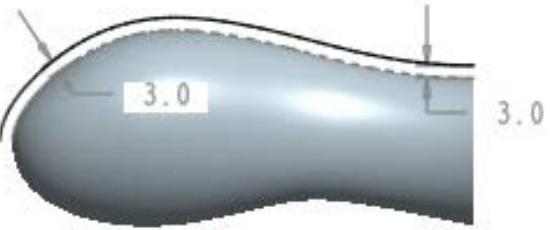

图9.2.57 草绘6（建模环境）

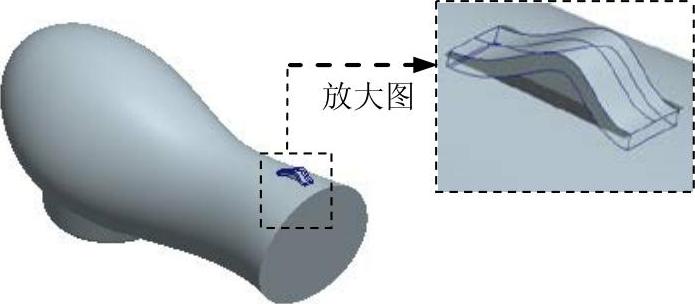

Step39.创建图9.2.58所示的扫描伸出项特征──伸出项（标识2161）。

（1）选择下拉菜单命令，系统弹出“伸出项：扫描”对话框。

（2）定义扫描轨迹。在菜单中选择命令，在绘图区选取图9.2.57所示的草绘6，单击“选取”对话框中的按钮，定义扫描轨迹的起始方向如图9.2.57所示，在菜单管理器中选择命令。

（3）系统进入截面草绘环境，绘制图9.2.59所示的截面草图，完成后单击按钮。

（4）在弹出的菜单管理器中选择命令。

（5）单击“切剪：扫描”对话框中的按钮，完成伸出项（标识2161）的创建。

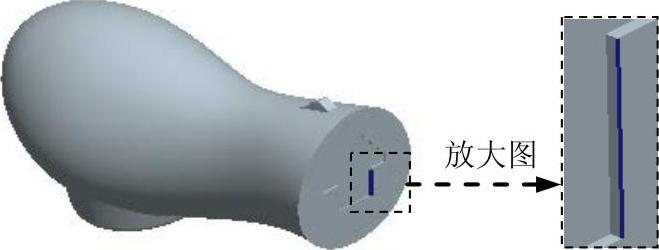

图9.2.58 伸出项（标识2161）

图9.2.59 截面草图

Step40.创建图9.2.60b所示的倒圆角特征──倒圆角2。选择下拉菜单命令。选取图9.2.60a所示的4条边线为圆角放置参照，圆角半径值为0.1。

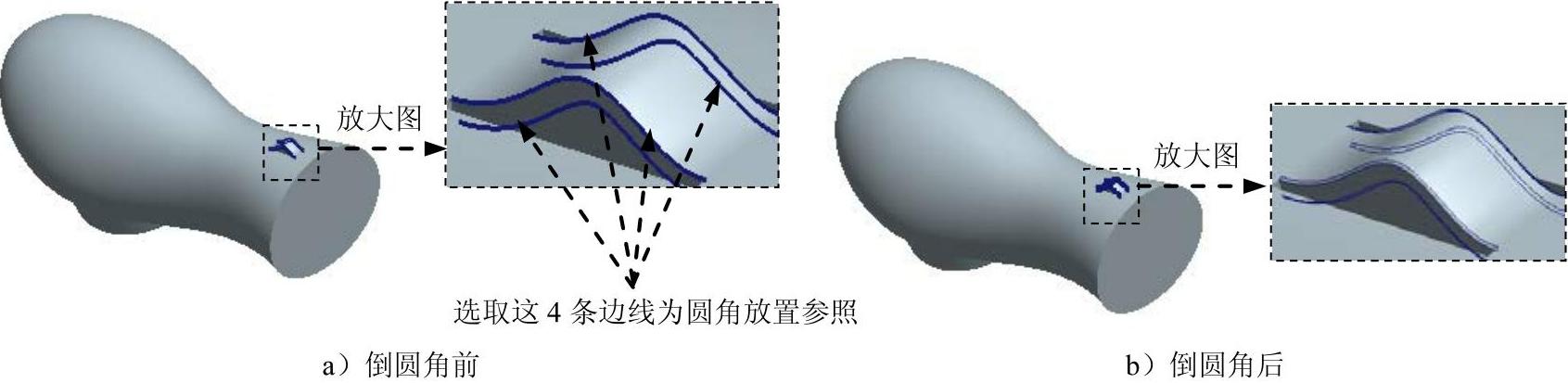

图9.2.60 倒圆角2

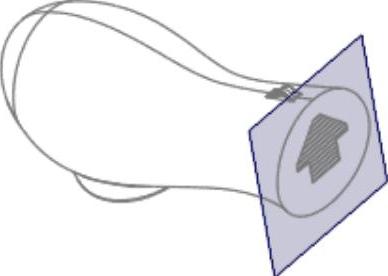

Step41.创建图9.2.61所示的基准轴──A_2。单击工具栏中的“基准轴”按钮，系统弹出“基准轴”对话框；选取图9.2.62所示的曲面，将其约束类型设置为。

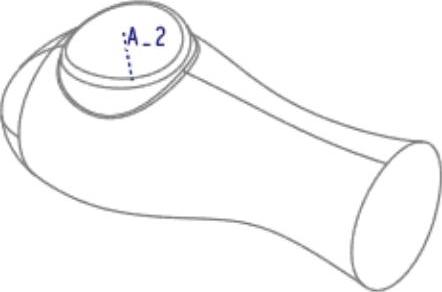

图9.2.61 基准轴A_2

图9.2.62 定义放置参照

Step42.创建图9.2.63所示的拉伸特征──拉伸4。选择下拉菜单命令，选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图9.2.64所示的截面草图，在操控板中选取深度类型为，，单击“去除材料”按钮。

图9.2.63 拉伸4

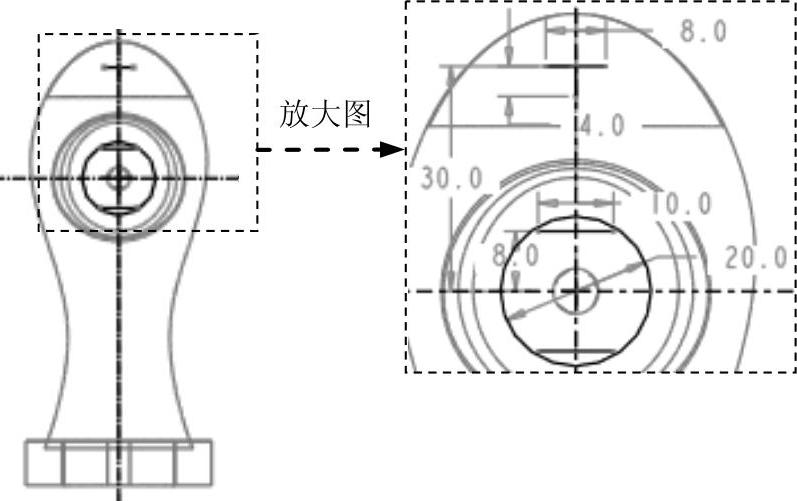

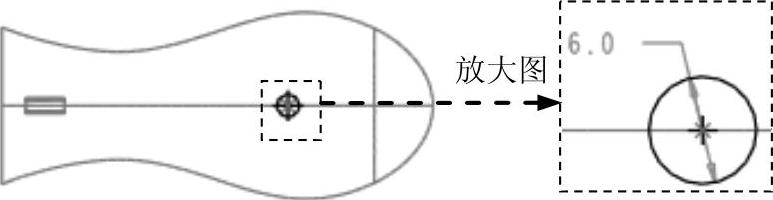

图9.2.64 截面草图

Step43.创建图9.2.65所示的拉伸特征──拉伸5。选择下拉菜单命令。选取6.2.66所示的平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；绘制图9.2.67所示的截面草图（图中两条斜边互相垂直），在操控板中选取深度类型为，输入深度值为0.5，单击“去除材料”按钮。

Step44.创建图9.2.68所示的拉伸特征──拉伸6。选择下拉菜单命令。选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图9.2.69所示的截面草图，在操控板中选取深度类型为，输入深度值为25.0；单击“完成”按钮，完成拉伸6的创建（两条直线垂直）。

图9.2.65 拉伸5

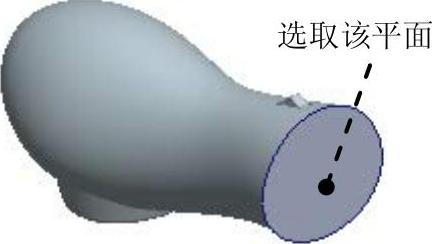

图9.2.66 定义草绘平面

图9.2.67 截面草图

图9.2.68 拉伸6

图9.2.69 截面草图

Step45.创建图9.2.70b所示的阵列特征──阵列1/拉伸6。在模型树中选取图9.2.70a所示的拉伸6，选择下拉菜单命令；在操控板的界面中选中单选项；在操控板中单击按钮，在绘图区选取图9.2.71所示的边线，输入增量值1.5，在操控板中输入阵列数目值12，并按<Enter>键；单击“完成”按钮，完成阵列1/拉伸6的创建。

图9.2.70 阵列1/拉伸6

Step46.创建图9.2.72所示的拉伸特征──拉伸7（注：本步的详细操作过程请参见随书光盘中video\ch09\ch09.02\reference\文件夹下的语音视频讲解文件FIRST-r01.exe）。

Step47.创建图9.2.73所示的拉伸特征──拉伸8（注：本步的详细操作过程请参见随书光盘中video\ch09\ch09.02\reference\文件夹下的语音视频讲解文件FIRST-r02.exe）。

图9.2.71 定义阵列方向

图9.2.72 拉伸7

图9.2.73 拉伸8

Step48.创建图9.2.74b所示的修剪特征──修剪5。在模型树中选取图9.2.74a所示的拉伸7，选择下拉菜单命令，选取图9.2.74a所示的拉伸8作为修剪对象，定义修剪方向如图9.2.74a所示。

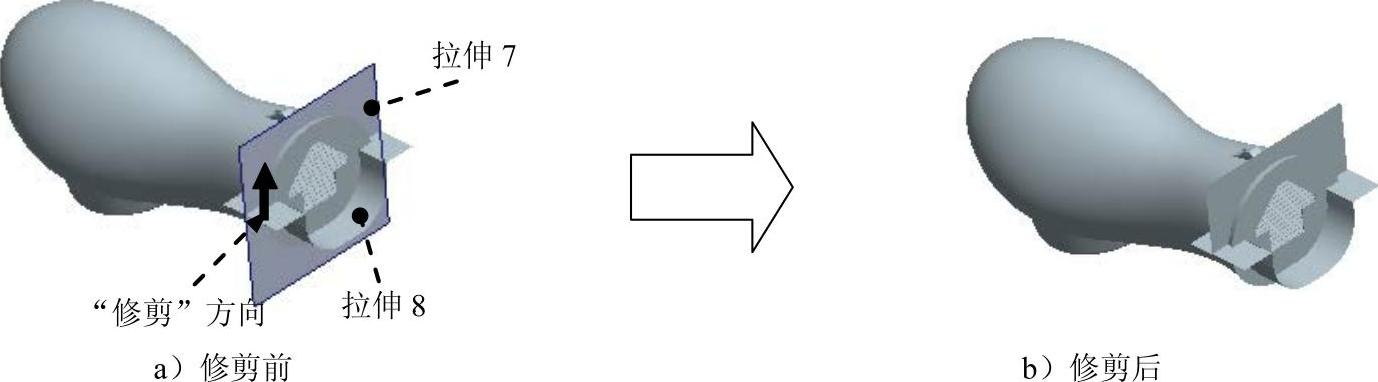

图9.2.74 修剪5

Step49.创建图9.2.75b所示的修剪特征──修剪6。在绘图区选取图9.2.75a所示的曲面1，选择下拉菜单命令，选取图9.2.75a所示的曲面2作为修剪对象，定义修剪方向如图9.2.75a所示。

图9.2.75 修剪6

Step50.创建曲面合并特征──合并5。按住<Ctrl>键，在绘图区选取Step48所创建的修剪5和Step49所创建的修剪6，选择下拉菜单命令；在操控板中单击“完成”按钮，完成合并5的创建。

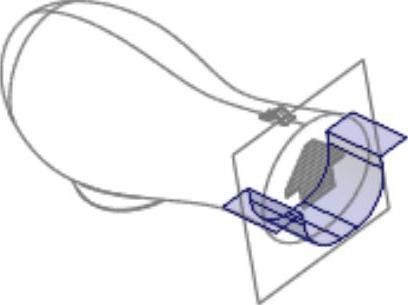

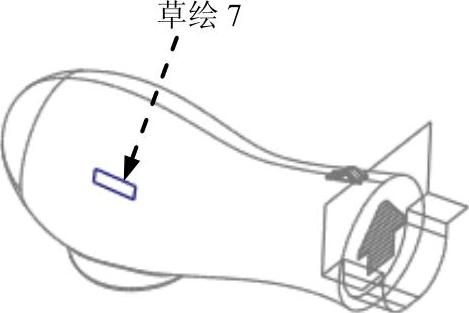

Step51.创建图9.2.76所示的草绘特征──草绘7。单击工具栏中的“草绘”按钮选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图9.2.77所示的草图。

说明：此处斜矩形的位置要根据草图4的位置定义，要使斜矩形被草图4贯穿分割。

图9.2.76 草绘7（建模环境）

图9.2.77 草绘7（草绘环境）

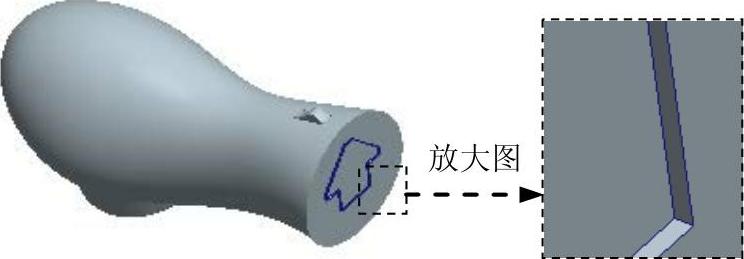

Step52.创建图9.2.78所示的草绘特征──草绘8。单击工具栏中的“草绘”按钮，选取ASM_TOP基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；单击对话框中的按钮，绘制图9.2.79所示的截面草图。

Step53.创建图9.2.80所示的草绘特征──草绘9。单击工具栏中的“草绘”按钮，选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图9.2.81所示的截面草图。

图9.2.78 草绘8（建模环境）

图9.2.79 草绘8（草绘环境）

图9.2.80 草绘9（建模环境）

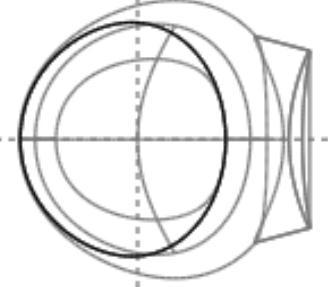

图9.2.81 草绘9（草绘环境）

Step54.创建图9.2.82所示的草绘特征──草绘10。单击工具栏中的“草绘”按钮选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图9.2.83所示的截面草图。

图9.2.82 草绘10（建模环境）

图9.2.83 草绘10（草绘环境）

Step55.保存模型文件。
