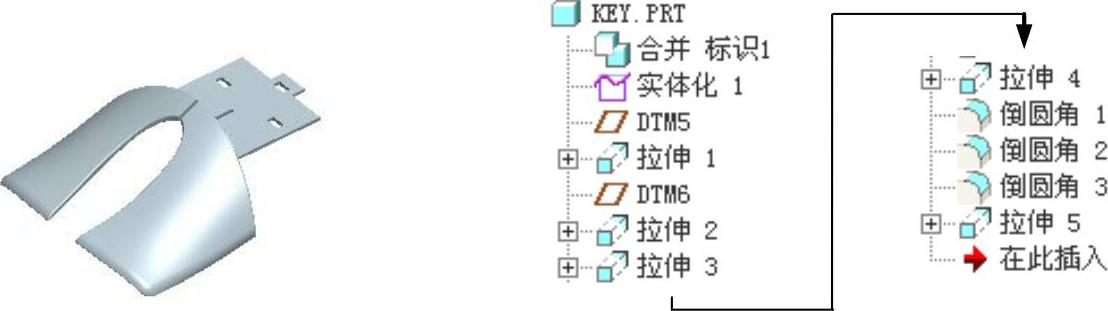

下面讲解按键（KEY.PRT）的创建过程。零件模型及模型树如图8.6.1所示。
图8.6.1 模型及模型树
Step1.在装配体中创建按键（KEY.PRT）。选择下拉菜单
命令；在系统弹出的“元件创建”对话框中选中
选项组中的
单选项；选中
选项组中的
单选项，在
文本框中输入文件名KEY；单击
按钮，在系统弹出的“创建选项”对话框中选中
单选项，单击
按钮。
Step2.激活按键模型。
（1）在模型树中单击
，然后右击，在系统弹出的快捷菜单中选择
命令。
（2）选择下拉菜单
命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：
①在操控板中，先确认“将参照类型设置为组件上下文”按钮
被按下。
②复制几何。在操控板中单击
按钮，系统弹出“参照”界面；选中
复选框，在模型树中选取SECOND.PRT为参照模型，单击“完成”按钮
。
Step3.在模型树中选择
，然后右击，在系统弹出的快捷菜单中选择
命令。
Step4.创建图8.6.2b所示的实体化特征──实体化1。在绘图区选取ASM_TOP基准平面，选择下拉菜单
命令；在操控板中按下“去除材料”按钮
，并单击
按钮调整去除材料的方向，使其方向如图8.6.2a所示。

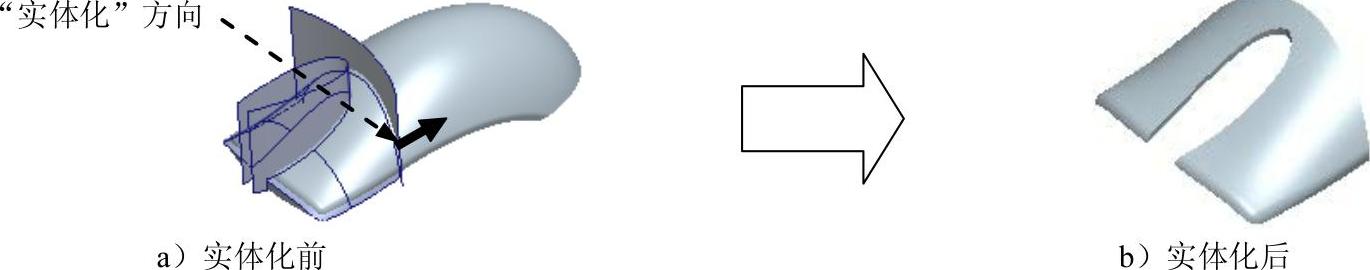

图8.6.2 实体化1
Step5.隐藏曲线和曲面。在模型树区域选取
选项，在系统弹出的层区域中右击
，从弹出的快捷菜单中选取
选项；右击
，从弹出的快捷菜单中选取
选项，此时完成骨架模型中的所有曲线和曲面的隐藏。
Step6.创建图8.6.3所示的基准平面──DTM5。选择下拉菜单
命令；选取ASM_TOP基准平面为参照，定义约束类型为
，输入偏移距离值16.0。
Step7.创建图8.6.4所示的拉伸特征──拉伸1。选择下拉菜单
命令；选取DTM5基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为
；单击对话框中的
按钮，绘制图8.6.5所示的截面草图；在操控板中选取深度类型为
，选取图8.6.6所示的面为拉伸终止面。
图8.6.3 基准平面DTM5

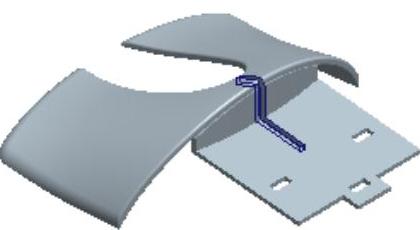

图8.6.4 拉伸1

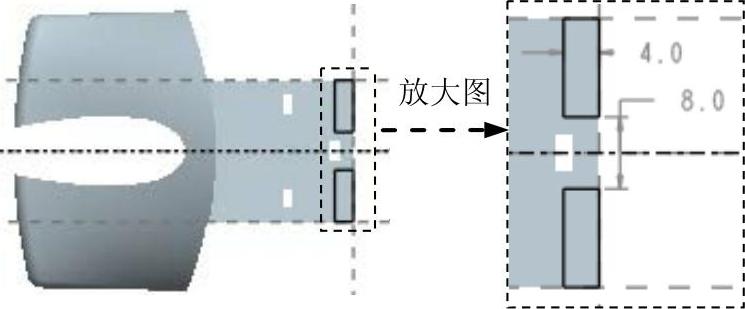

说明：图8.6.5所示的截面草图是用“偏移”命令
绘制而成的。
图8.6.5 截面草图
图8.6.6 定义拉伸终止面

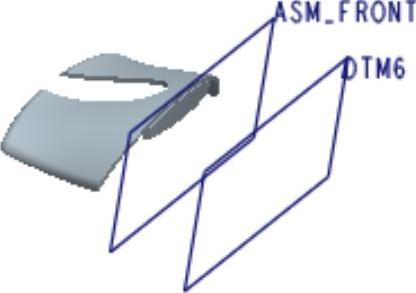

Step8.创建图8.6.7所示的基准平面──DTM6。选择下拉菜单
命令；选取ASM_FRONT基准平面为参照，定义约束类型为
，输入偏移距离值-25.0。

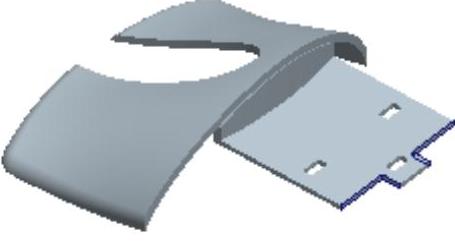

Step9.创建图8.6.8所示的拉伸特征──拉伸2。选择下拉菜单
命令；选取DTM6基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为
；单击对话框中的
按钮，绘制图8.6.9所示的截面草图；在操控板中选取深度类型为
。
图8.6.7 基准平面DTM6

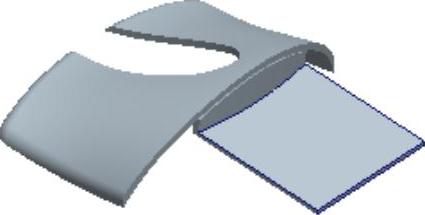

图8.6.8 拉伸2
Step10.创建图8.6.10所示的拉伸特征──拉伸3。选择下拉菜单
命令；选取图8.6.11所示的面为草绘平面，选取图8.6.11所示的面为参照平面，方向为
；单击对话框中的

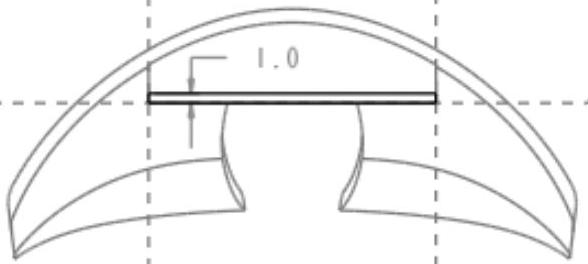

按钮，绘制图8.6.12所示的截面草图（用“使用边”
命令）；在操控板中选取深度类型为
，并单击“去除材料”按钮
。
说明：为了保证设计零件的可装配性，图8.6.12所示的截面草图是基于二级控件中的草图而创建的，以下类似情况不再重述。
图8.6.9 截面草图

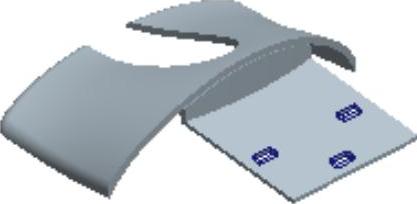

图8.6.10 拉伸3

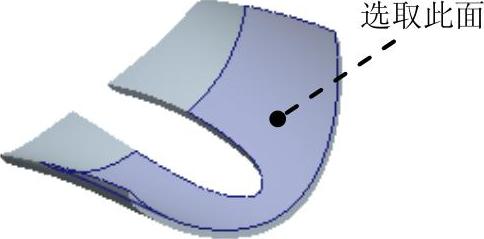

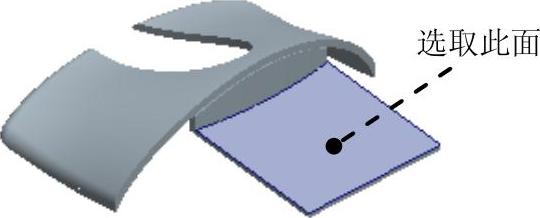

图8.6.11 定义拉伸终止面
图8.6.12 截面草图
Step11.创建图8.6.13所示的拉伸特征──拉伸4。选择下拉菜单
命令；选取图8.6.11所示的面为草绘平面，选取图8.6.11所示的面为参照平面，方向为
；单击对话框中的

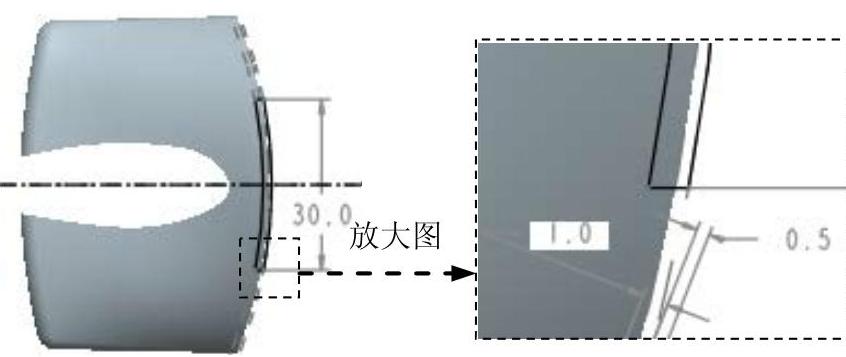

按钮，绘制图8.6.14所示的截面草图；在操控板中选取深度类型为
，并单击“去除材料”按钮
。
图8.6.13 拉伸4
图8.6.14 截面草图

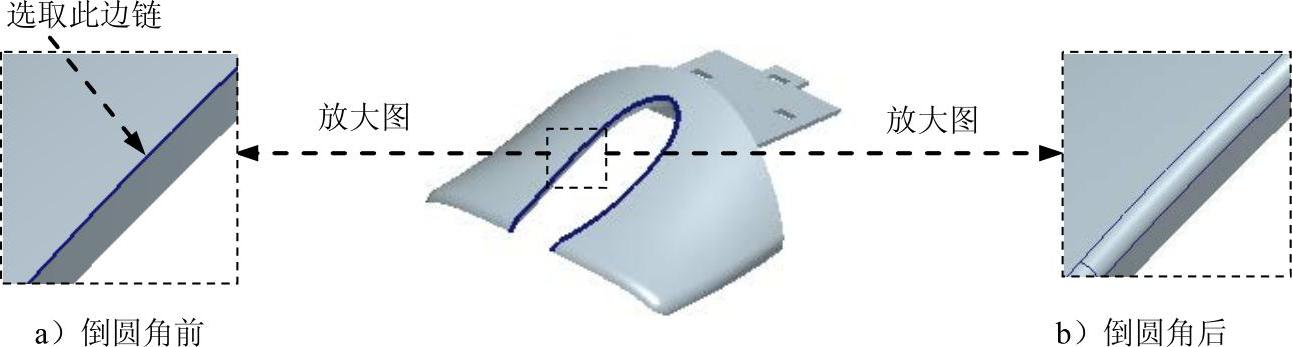

Step12.创建图8.6.15b所示的倒圆角特征──倒圆角1。选择下拉菜单
命令；选取图8.6.15a所示的边链为圆角放置参照，圆角半径值为0.5。
图8.6.15 倒圆角1
Step13.创建图8.6.16b所示的倒圆角特征──倒圆角2。选择下拉菜单
命令；选取图8.6.16a所示的边链为圆角放置参照，圆角半径值为0.5。
图8.6.16 倒圆角2
Step14.创建图8.6.17b所示的倒圆角特征──倒圆角3。选择下拉菜单
命令；选取图8.6.17a所示的边链为圆角放置参照，圆角半径值为0.2。
图8.6.17 倒圆角3

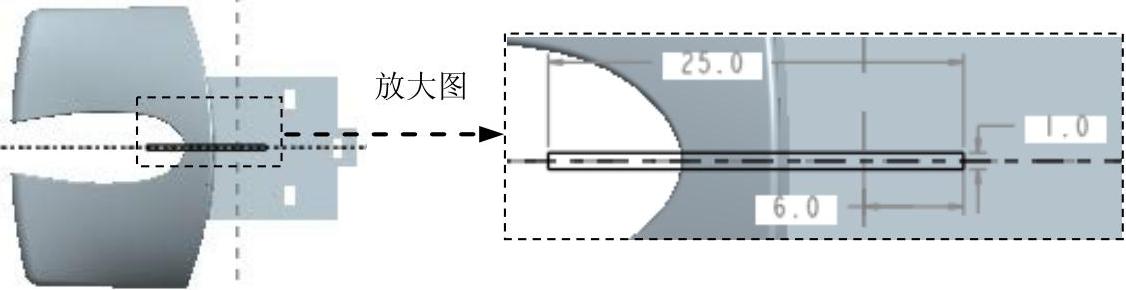

Step15.创建图8.6.18所示的拉伸特征──拉伸5。选择下拉菜单
命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为
；单击对话框中的
按钮，绘制图8.6.19所示的截面草图；在操控板中选取深度类型为
，并单击“去除材料”按钮
。
图8.6.18 拉伸5

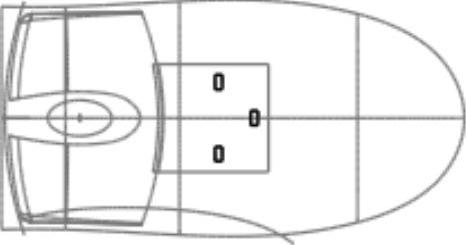

图8.6.19 截面草图
Step16.保存模型文件。
