如何进行下盖操作？- 实战教程

2023-06-26 理论教育 版权反馈
【摘要】：选取图8.4.2a所示的曲面，选择下拉菜单命令；在操控板中单击“去除材料”按钮，定义实体化方向如图8.4.2a所示，。在绘图区选取图8.4.14所示的边线，选择下拉菜单命令，在操控板中输入距离值3.0。Step17.创建图8.4.21所示的拉伸特征──拉伸4。选择下拉菜单命令；选取DTM5基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为；单击对话框中的按钮，绘制图8.4.24所示的截面草图；在操控板中选取深度类型为，按下“加厚草绘”按钮，输入值0.5。

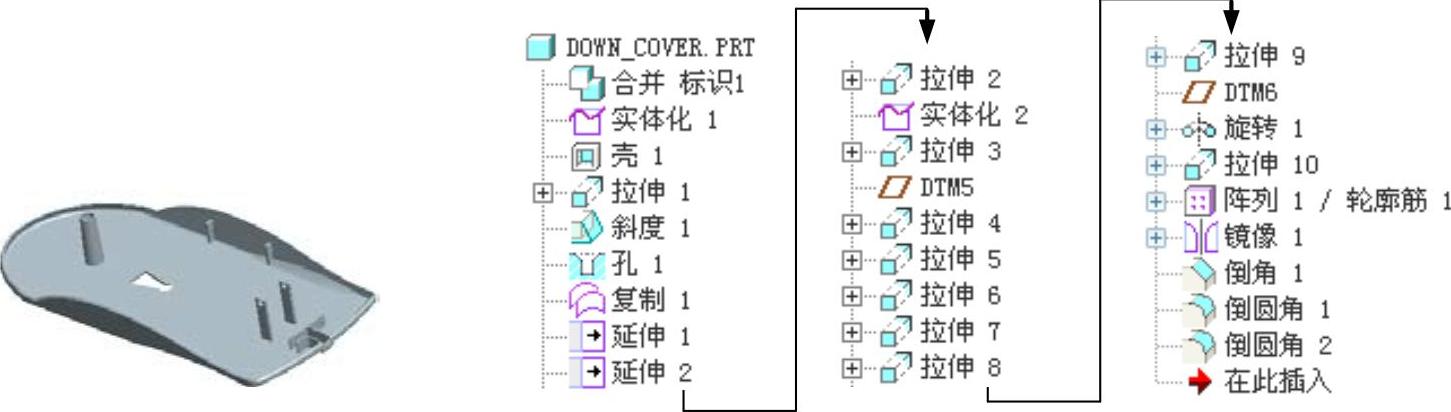

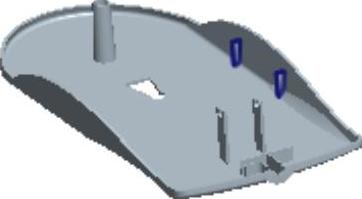

下面讲解下盖（DOWN_COVER.PRT）的创建过程，零件模型及模型树如图8.4.1所示。


图8.4.1 零件模型及模型树

Step1.在装配体中创建下盖（DOWN_COVER.PRT）。

（1）选择下拉菜单978-7-111-55601-5-Chapter08-328.jpg命令。

（2）在系统弹出的“元件创建”对话框中选中978-7-111-55601-5-Chapter08-329.jpg选项组中的978-7-111-55601-5-Chapter08-330.jpg单选项；选中978-7-111-55601-5-Chapter08-331.jpg选项组中的978-7-111-55601-5-Chapter08-332.jpg单选项；在978-7-111-55601-5-Chapter08-333.jpg文本框中输入文件名DOWN_COVER，单击978-7-111-55601-5-Chapter08-334.jpg按钮。

（3）在系统弹出的“创建选项”对话框中选中978-7-111-55601-5-Chapter08-335.jpg单选项，单击978-7-111-55601-5-Chapter08-336.jpg按钮。

Step2.激活下盖模型。

（1）在模型树中单击978-7-111-55601-5-Chapter08-337.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter08-338.jpg命令。

（2）选择下拉菜单978-7-111-55601-5-Chapter08-339.jpg命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮978-7-111-55601-5-Chapter08-340.jpg被按下。

②复制几何。在操控板中单击978-7-111-55601-5-Chapter08-341.jpg按钮，系统弹出“参照”界面；选中978-7-111-55601-5-Chapter08-342.jpg复选框，然后在模型树中选取FIRST.PRT为参照模型；单击“完成”按钮978-7-111-55601-5-Chapter08-343.jpg。

Step3.在模型树中选择978-7-111-55601-5-Chapter08-344.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter08-345.jpg命令。

Step4.隐藏草图及曲线。在模型树区域选取978-7-111-55601-5-Chapter08-346.jpg下拉列表中的978-7-111-55601-5-Chapter08-347.jpg选项，在系统弹出的层区域中右击978-7-111-55601-5-Chapter08-348.jpg，在快捷菜单中选取978-7-111-55601-5-Chapter08-349.jpg选项，此时完成骨架模型中的所有曲线及草图。

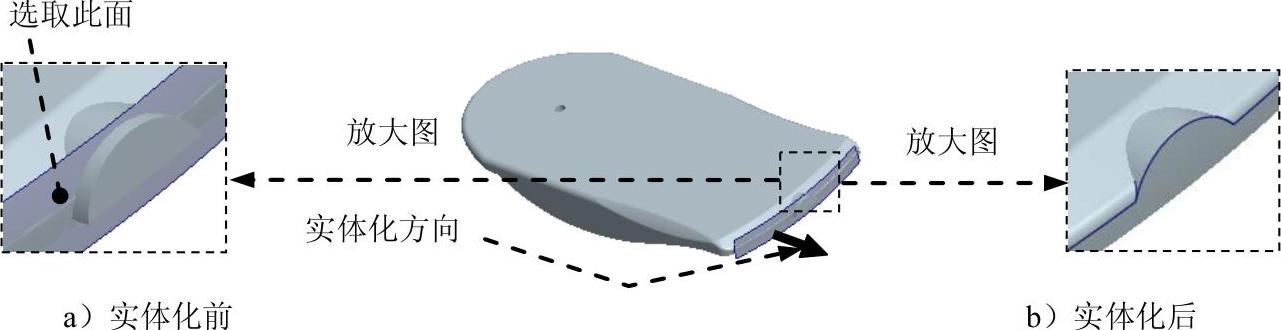

Step5.创建图8.4.2b所示的实体化特征──实体化1。选取图8.4.2a所示的曲面，选择下拉菜单978-7-111-55601-5-Chapter08-350.jpg命令；在操控板中单击“去除材料”按钮978-7-111-55601-5-Chapter08-351.jpg，定义实体化方向如图8.4.2a所示，。

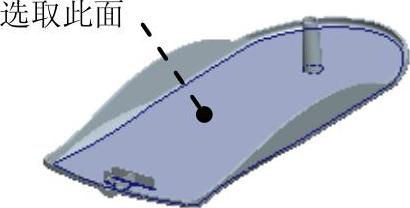

Step6.创建图8.4.3b所示的抽壳特征──壳1。选择下拉菜单978-7-111-55601-5-Chapter08-352.jpg978-7-111-55601-5-Chapter08-353.jpg命令；在绘图区选取图8.4.3a所示的面为移除面，输入厚度值1.0。

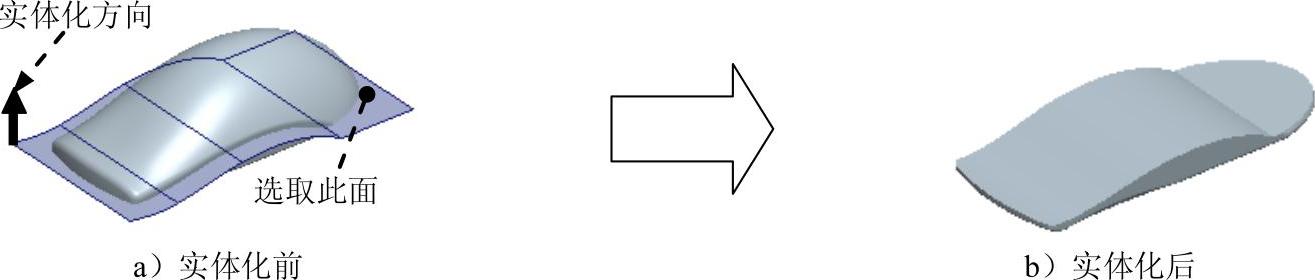

图8.4.2 实体化1


图8.4.3 壳1

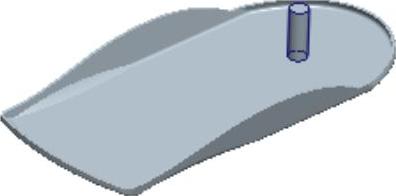

Step7.创建图8.4.4所示的拉伸特征──拉伸1。选择下拉菜单978-7-111-55601-5-Chapter08-356.jpg978-7-111-55601-5-Chapter08-357.jpg978-7-111-55601-5-Chapter08-358.jpg命令；选取ASM_TOP基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-359.jpg；单击对话框中的978-7-111-55601-5-Chapter08-360.jpg按钮，绘制图8.4.5所示的截面草图；在操控板中单击978-7-111-55601-5-Chapter08-361.jpg按钮，系统弹出“深度”界面；在其界面的978-7-111-55601-5-Chapter08-362.jpg下拉列表中选择深度类型为978-7-111-55601-5-Chapter08-363.jpg选项，在其后的文本框中输入深度值12.0，在“深度”界面978-7-111-55601-5-Chapter08-364.jpg后的下拉列表中选取978-7-111-55601-5-Chapter08-365.jpg选项。


图8.4.4 拉伸1

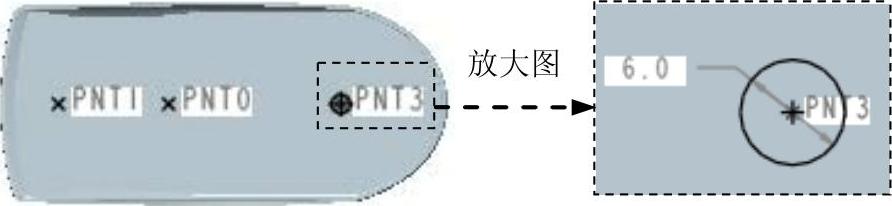

图8.4.5 截面草图

Step8.创建图8.4.6b所示的拔模特征──斜度1。选择下拉菜单978-7-111-55601-5-Chapter08-368.jpg978-7-111-55601-5-Chapter08-369.jpg978-7-111-55601-5-Chapter08-370.jpg命令；按住<Ctrl>键，选取图8.4.6a所示的圆柱体的侧面为要拔模的面；选取图8.4.5所示的面为拔模枢轴平面，在操控板中输入拔模角度值2.0。

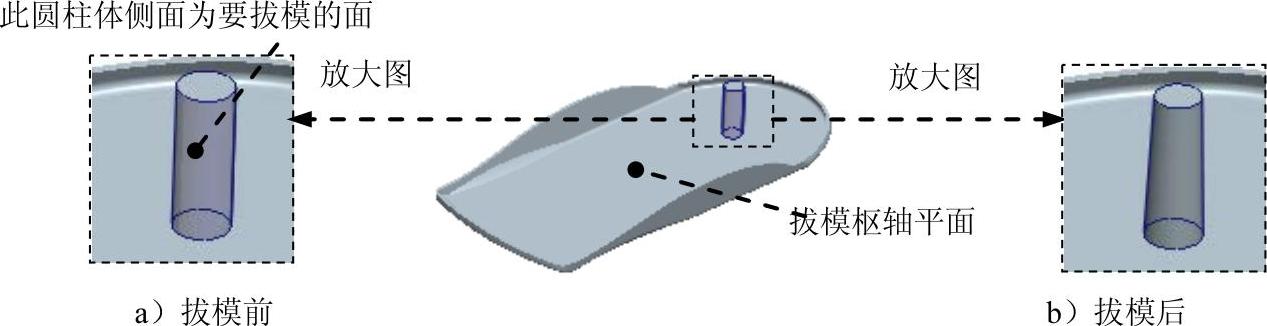

图8.4.6 斜度1

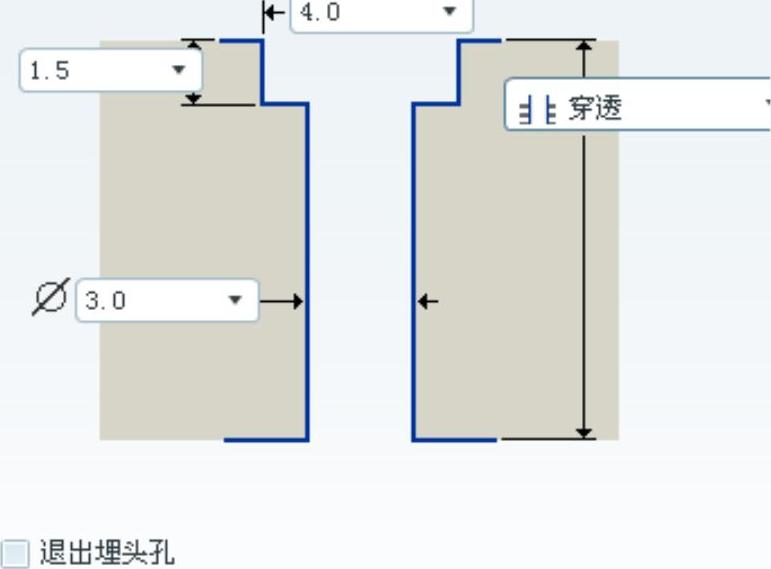

Step9.创建图8.4.7所示的孔特征──孔1。选择下拉菜单978-7-111-55601-5-Chapter08-372.jpg命令；采用系统默认的孔类型978-7-111-55601-5-Chapter08-373.jpg，按住<Ctrl>键，选取图8.4.8所示的面及此面所在的圆柱体的轴线A_2为孔的放置参照；在操控板中单击978-7-111-55601-5-Chapter08-374.jpg按钮，单击“沉孔”按钮978-7-111-55601-5-Chapter08-375.jpg，在操控板中单击978-7-111-55601-5-Chapter08-376.jpg按钮，按图8.4.9所示的“形状”界面中的参数设置来定义孔的形状。


图8.4.7 孔1

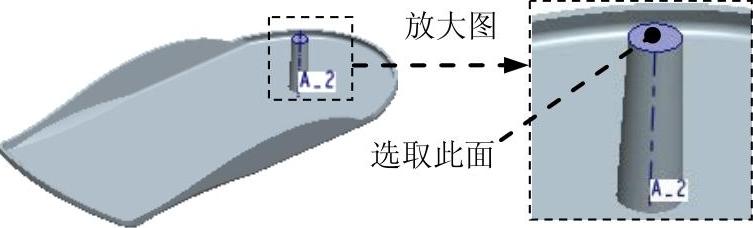

图8.4.8 定义孔放置参照


图8.4.9 孔参数设置

Step10.创建复制特征──复制1。在绘图区选取图8.4.10所示的面，选择下拉菜单978-7-111-55601-5-Chapter08-380.jpg命令；选择下拉菜单978-7-111-55601-5-Chapter08-381.jpg命令，单击操控板中的“完成”按钮978-7-111-55601-5-Chapter08-382.jpg，完成复制1的创建。

Step11.创建图8.4.11所示曲面延伸特征──延伸1。在绘图区选取图8.4.12所示的边线，选择下拉菜单978-7-111-55601-5-Chapter08-383.jpg命令，在操控板中输入距离值2.0。


图8.4.10 定义复制对象


图8.4.11 延伸1

Step12.创建图8.4.13所示曲面延伸特征──延伸2。在绘图区选取图8.4.14所示的边线，选择下拉菜单978-7-111-55601-5-Chapter08-386.jpg命令，在操控板中输入距离值3.0。

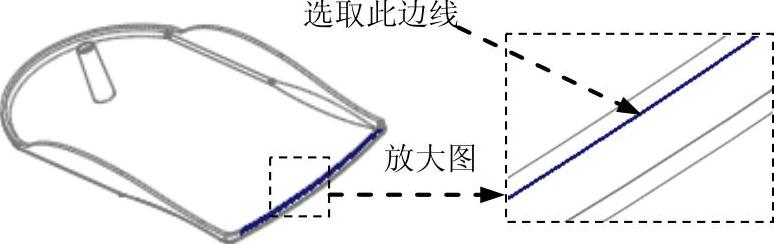

图8.4.12 定义延伸边线


图8.4.13 延伸2

Step13.创建图8.4.15所示的拉伸特征——拉伸2。选择下拉菜单978-7-111-55601-5-Chapter08-389.jpg978-7-111-55601-5-Chapter08-390.jpg命令；选取DTM1基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-391.jpg；单击对话框中的978-7-111-55601-5-Chapter08-392.jpg按钮，绘制图8.4.16所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter08-393.jpg。


图8.4.14 定义延伸边线


图8.4.15 拉伸2


图8.4.16 截面草图

Step14.创建图8.4.17b所示的实体化特征──实体化1。选取图8.4.17a所示的曲面，选择下拉菜单978-7-111-55601-5-Chapter08-397.jpg命令；在操控板中单击“去除材料”按钮978-7-111-55601-5-Chapter08-398.jpg，定义实体化方向如图8.4.17所示。


图8.4.17 实体化1

Step15.创建图8.4.18所示的拉伸特征──拉伸3。选择下拉菜单978-7-111-55601-5-Chapter08-400.jpg978-7-111-55601-5-Chapter08-401.jpg命令；选取DTM1基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-402.jpg；单击对话框中的978-7-111-55601-5-Chapter08-403.jpg按钮，绘制图8.4.19所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter08-404.jpg，输入深度值10.0，并单击“去除材料”按钮978-7-111-55601-5-Chapter08-405.jpg。


图8.4.18 拉伸3


图8.4.19 截面草图

Step16.创建图8.4.20所示的基准平面──DTM5。选择下拉菜单978-7-111-55601-5-Chapter08-408.jpg978-7-111-55601-5-Chapter08-409.jpg978-7-111-55601-5-Chapter08-410.jpg命令；选取DTM4基准平面为参照，定义约束类型为978-7-111-55601-5-Chapter08-411.jpg，输入偏移距离值5.5。

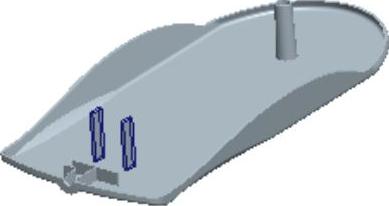

Step17.创建图8.4.21所示的拉伸特征──拉伸4。选择下拉菜单978-7-111-55601-5-Chapter08-412.jpg978-7-111-55601-5-Chapter08-413.jpg命令；选取DTM5基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-414.jpg；单击对话框中的978-7-111-55601-5-Chapter08-415.jpg按钮，绘制图8.4.22所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter08-416.jpg，按下“加厚草绘”按钮978-7-111-55601-5-Chapter08-417.jpg，输入值0.5。


图8.4.20 基准平面DTM5

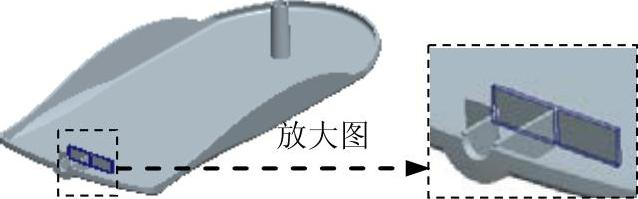

图8.4.21 拉伸4


图8.4.22 截面草图

Step18.创建图8.4.23所示的拉伸特征——拉伸5。选择下拉菜单978-7-111-55601-5-Chapter08-421.jpg978-7-111-55601-5-Chapter08-422.jpg命令；选取DTM5基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-423.jpg；单击对话框中的978-7-111-55601-5-Chapter08-424.jpg按钮，绘制图8.4.24所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter08-425.jpg，按下“加厚草绘”按钮978-7-111-55601-5-Chapter08-426.jpg，输入值0.5。


图8.4.23 拉伸5


图8.4.24 截面草图

Step19.创建图8.4.25所示的拉伸特征──拉伸6。选择下拉菜单978-7-111-55601-5-Chapter08-429.jpg978-7-111-55601-5-Chapter08-430.jpg命令；选取DTM5基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-431.jpg；单击对话框中的978-7-111-55601-5-Chapter08-432.jpg按钮，绘制图8.4.26所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter08-433.jpg，按下“加厚草绘”按钮978-7-111-55601-5-Chapter08-434.jpg，输入值0.5。


图8.4.25 拉伸6


图8.4.26 截面草图

Step20.创建图8.4.27所示的拉伸特征──拉伸7。选择下拉菜单978-7-111-55601-5-Chapter08-437.jpg978-7-111-55601-5-Chapter08-438.jpg命令；选取ASM_RIGHT基准平面为草绘平面，选取DTM1基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-439.jpg；单击对话框中的978-7-111-55601-5-Chapter08-440.jpg按钮，绘制图8.4.28所示的截面草图；在操控板中单击978-7-111-55601-5-Chapter08-441.jpg按钮，在系统弹出的978-7-111-55601-5-Chapter08-442.jpg界面中的978-7-111-55601-5-Chapter08-443.jpg下拉列表中选择978-7-111-55601-5-Chapter08-444.jpg选项；在978-7-111-55601-5-Chapter08-445.jpg下拉列表中选择978-7-111-55601-5-Chapter08-446.jpg选项，并单击“去除材料”按钮978-7-111-55601-5-Chapter08-447.jpg。

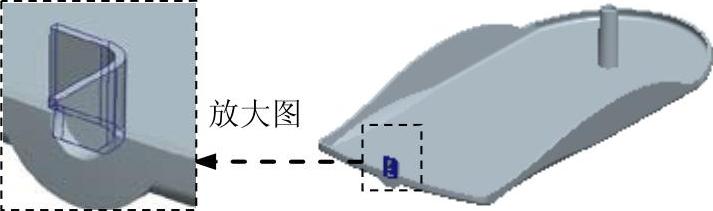

图8.4.27 拉伸7

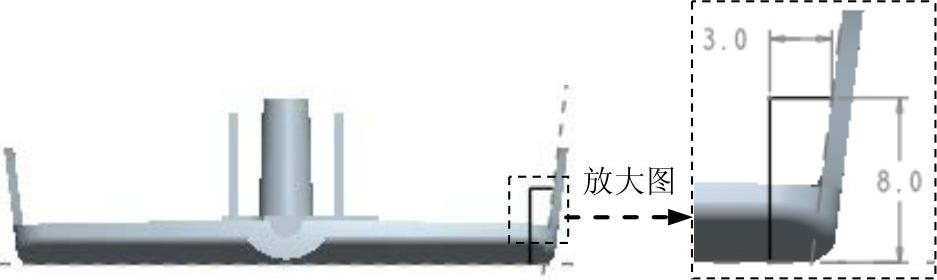

图8.4.28 截面草图

Step21.创建图8.4.29所示的拉伸特征──拉伸8。选择下拉菜单978-7-111-55601-5-Chapter08-450.jpg978-7-111-55601-5-Chapter08-451.jpg命令；选取图8.4.30所示的面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-452.jpg；单击对话框中的978-7-111-55601-5-Chapter08-453.jpg按钮，绘制图8.4.31所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter08-454.jpg，输入值15.0。

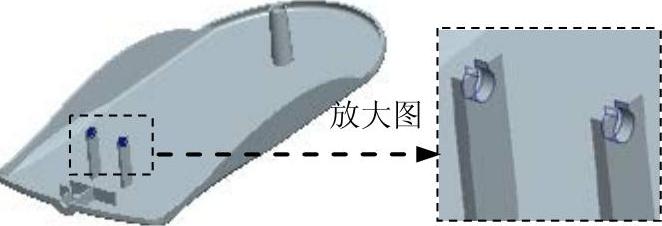

图8.4.29 拉伸8


图8.4.30 定义草绘平面

Step22.创建图8.4.32所示的拉伸特征──拉伸9。选择下拉菜单978-7-111-55601-5-Chapter08-457.jpg978-7-111-55601-5-Chapter08-458.jpg978-7-111-55601-5-Chapter08-459.jpg命令；选取ASM_RIGHT基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-460.jpg；单击对话框中的978-7-111-55601-5-Chapter08-461.jpg按钮，绘制图8.4.33所示的截面草图；在操控板中单击978-7-111-55601-5-Chapter08-462.jpg按钮，在系统弹出的978-7-111-55601-5-Chapter08-463.jpg界面的978-7-111-55601-5-Chapter08-464.jpg下拉列表中选择978-7-111-55601-5-Chapter08-465.jpg选项；在978-7-111-55601-5-Chapter08-466.jpg下拉列表中选择978-7-111-55601-5-Chapter08-467.jpg选项，并单击“去除材料”按钮978-7-111-55601-5-Chapter08-468.jpg。


图8.4.31 截面草图


图8.4.32 拉伸9


图8.4.33 截面草图

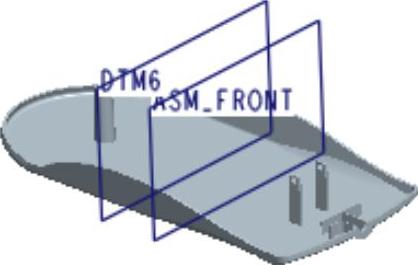

Step23.创建图8.4.34所示的基准平面──DTM6。选择下拉菜单978-7-111-55601-5-Chapter08-472.jpg978-7-111-55601-5-Chapter08-473.jpg978-7-111-55601-5-Chapter08-474.jpg命令；选取ASM_FRONT基准平面为参照，定义约束类型为978-7-111-55601-5-Chapter08-475.jpg，输入偏移距离值-20.0。


图8.4.34 基准平面DTM6


图8.4.35 旋转1

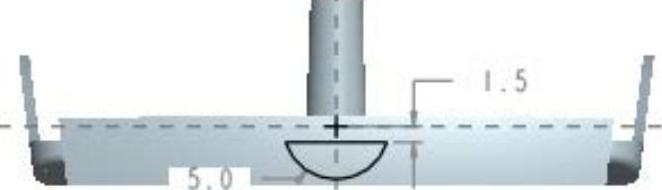

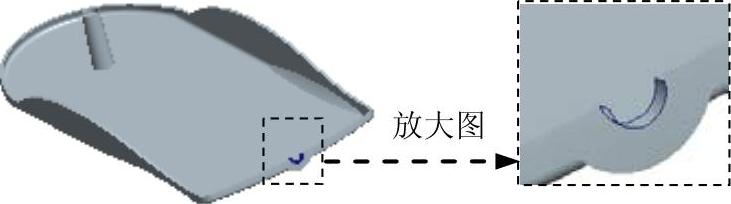

Step24.创建图8.4.35所示的实体旋转特征──旋转1。选择下拉菜单978-7-111-55601-5-Chapter08-478.jpg978-7-111-55601-5-Chapter08-479.jpg命令；选取DTM6基准平面为草绘平面，选取ASM_TOP基准平面为草绘参照，方向为978-7-111-55601-5-Chapter08-480.jpg；绘制图8.4.36所示的旋转中心线和截面草图；在操控板中选取旋转类型978-7-111-55601-5-Chapter08-481.jpg（即“定值”），输入旋转角度值360.0，并单击“去除材料”按钮978-7-111-55601-5-Chapter08-482.jpg。

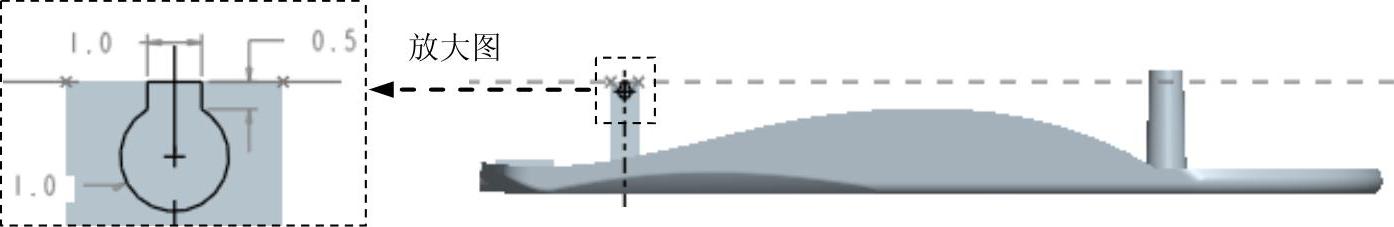

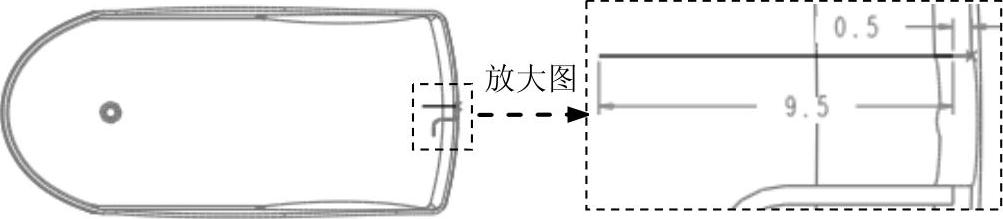

图8.4.36 截面草图

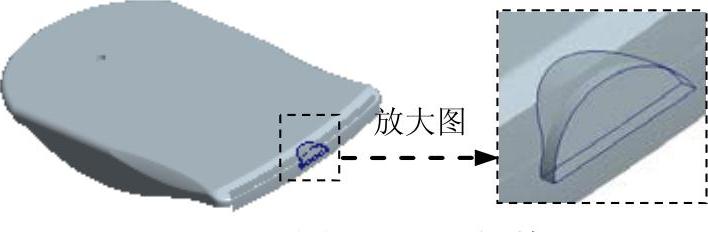

Step25.创建图8.4.37所示的拉伸特征──拉伸10。选择下拉菜单978-7-111-55601-5-Chapter08-484.jpg978-7-111-55601-5-Chapter08-485.jpg命令；选取图8.4.38所示的面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-486.jpg；单击对话框中的978-7-111-55601-5-Chapter08-487.jpg按钮，绘制图8.4.39所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter08-488.jpg，并单击“去除材料”按钮978-7-111-55601-5-Chapter08-489.jpg。


图8.4.37 拉伸10


图8.4.38 定义草绘平面

Step26.创建图8.4.40所示的筋特征──轮廓筋1。选择下拉菜单978-7-111-55601-5-Chapter08-492.jpg978-7-111-55601-5-Chapter08-493.jpg命令；单击操控板中的978-7-111-55601-5-Chapter08-494.jpg按钮，系统弹出草绘界面；单击此界面中的978-7-111-55601-5-Chapter08-495.jpg按钮，系统弹出“草绘”对话框；选取ASM_FRONT基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter08-496.jpg；单击对话框中的978-7-111-55601-5-Chapter08-497.jpg按钮，绘制图8.4.41所示的截面草图；在978-7-111-55601-5-Chapter08-498.jpg文本框中输入值1.0。


图8.4.39 截面草图


图8.4.40 筋1

Step27.创建图8.4.42所示的阵列特征──阵列1/筋1。

（1）在模型树中选取筋1，选择下拉菜单978-7-111-55601-5-Chapter08-501.jpg命令，系统弹出“阵列”操控板。

（2）选取阵列类型。在操控板的978-7-111-55601-5-Chapter08-502.jpg界面中选中978-7-111-55601-5-Chapter08-503.jpg单选项。

（3）选择阵列控制方式及参数。在操控板中单击978-7-111-55601-5-Chapter08-504.jpg按钮，在绘图区选取图8.4.43所示的边线，输入增量值25.0，在操控板中输入阵列数目值2，并按<Enter>键。

（4）单击978-7-111-55601-5-Chapter08-505.jpg按钮，完成阵列1/筋1的创建。

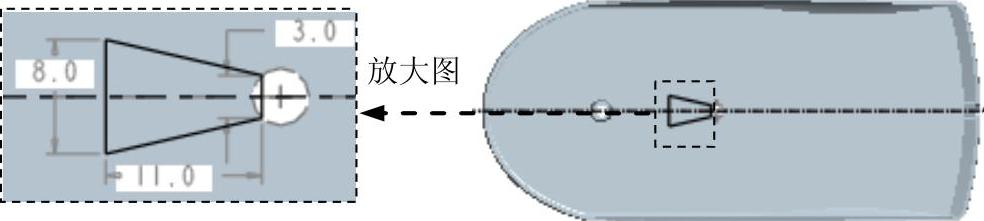

图8.4.41 截面草图


图8.4.42 阵列1/筋1

Step28.创建图8.4.44所示的镜像特征──镜像1。在模型树中选取阵列1/筋1，选择下拉菜单978-7-111-55601-5-Chapter08-508.jpg


图8.4.43 定义阵列方向


图8.4.44 镜像1

Step29.创建图8.4.45b所示的倒角特征──倒角1。选择下拉菜单978-7-111-55601-5-Chapter08-511.jpg978-7-111-55601-5-Chapter08-512.jpg命令；选取图8.4.45a所示的边链为倒角参照，选取倒角方案为978-7-111-55601-5-Chapter08-513.jpg，输入D值0.5。


图8.4.45 倒角1

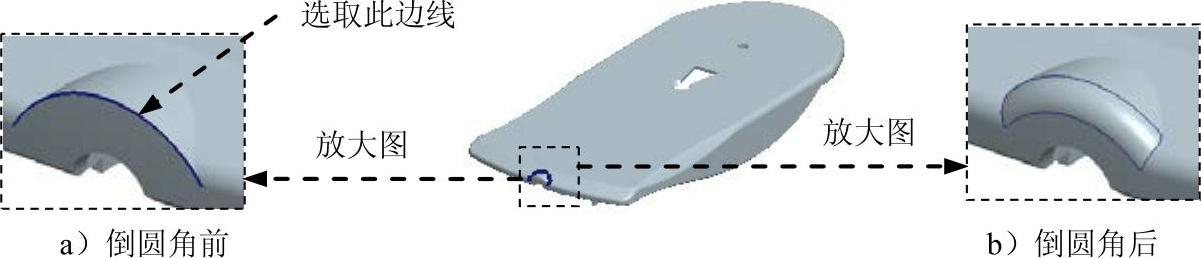

Step30.创建图8.4.46b所示的倒圆角特征──倒圆角1。选择下拉菜单978-7-111-55601-5-Chapter08-515.jpg978-7-111-55601-5-Chapter08-516.jpg命令；选取图8.4.46a所示的边线为圆角放置参照，圆角半径值为1.0。


图8.4.46 倒圆角1

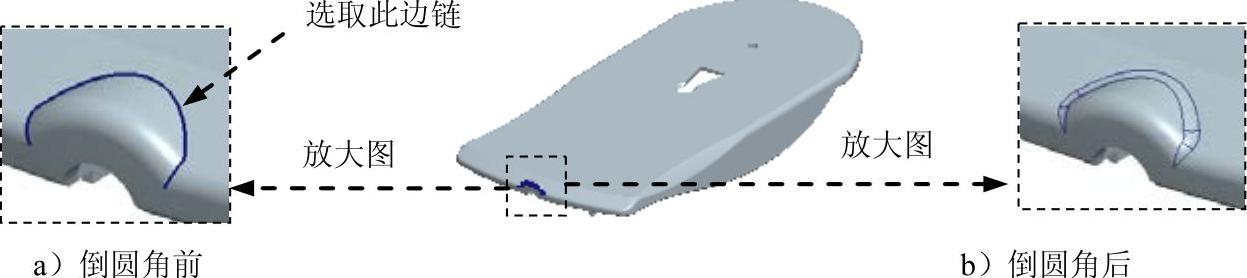

Step31.创建图8.4.47b所示的倒圆角特征──倒圆角2。选择下拉菜单978-7-111-55601-5-Chapter08-518.jpg978-7-111-55601-5-Chapter08-519.jpg命令；选取图8.4.47a所示的边链为圆角放置参照，圆角半径值为1.0。


图8.4.47 倒圆角2

Step32.保存模型文件。
