微波炉面板设计过程详解:从曲面到实体面板

【摘要】:实例概述本实例主要讲述一款微波炉面板的设计过程。该设计过程是先用曲面创建面板,然后将曲面转变为实体面板,通过使用基准面、基准曲线、拉伸曲面、边界混合、曲面合并、加厚和倒圆角命令将面板完成。图6.1 零件模型说明:本例前面的详细操作过程请参见随书光盘中video\ch06\reference\文件夹下的语音视频讲解文件MICROWAVE_OVEN_COVER-r01.exe。Step2.添加图6.2所示的草绘特征──草绘1。设置草绘平面与参照平面。进入截面草绘环境,绘制图6.3所示的草绘1,单击“完成”按钮。

实例概述

本实例主要讲述一款微波炉面板的设计过程。该设计过程是先用曲面创建面板,然后将曲面转变为实体面板,通过使用基准面、基准曲线、拉伸曲面、边界混合、曲面合并、加厚和倒圆角命令将面板完成。零件模型如图6.1所示。


图6.1 零件模型

说明:本例前面的详细操作过程请参见随书光盘中video\ch06\reference\文件夹下的语音视频讲解文件MICROWAVE_OVEN_COVER-r01.exe。

Step1.打开文件proewf5.9\work\ch06\MICROWAVE_OVEN_COVER_ex.prt。

Step2.添加图6.2所示的草绘特征──草绘1。

(1)单击工具栏上的“草绘”按钮978-7-111-55601-5-Chapter06-2.jpg,系统弹出“草绘”对话框。

(2)设置草绘平面与参照平面。选取FRONT基准平面为草绘平面,选取RIGHT基准平面为参照平面,方向为978-7-111-55601-5-Chapter06-3.jpg;单击对话框中的978-7-111-55601-5-Chapter06-4.jpg按钮。



图6.2 草绘1(建模环境)

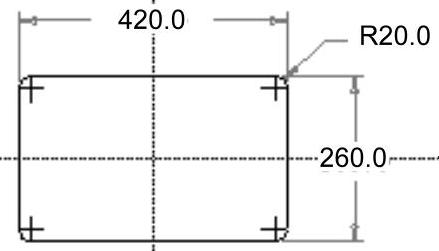

图6.3 草绘1(草绘环境)

Step3.后面的详细操作过程请参见随书光盘中video\ch06\reference\文件夹下的语音视频讲解文件MICROWAVE_OVEN_COVER-r02.exe。
