数控电火花线切割加工原理解析

2023-06-26 理论教育版权反馈

【摘要】：图7-1 电火花线切割加工原理图1.电火花线切割加工时电极丝和工件之间的脉冲放电电火花线切割时电极丝接脉冲电源的负极，工件接脉冲电源的正极。在电火花线切割加工时，为了获得比较好的表面质量和较高的尺寸精度，并保证电极丝不被烧断，应选择好相应的脉冲参数，并使工件和钼丝之间的放电必须是火花放电，而不是电弧放电。

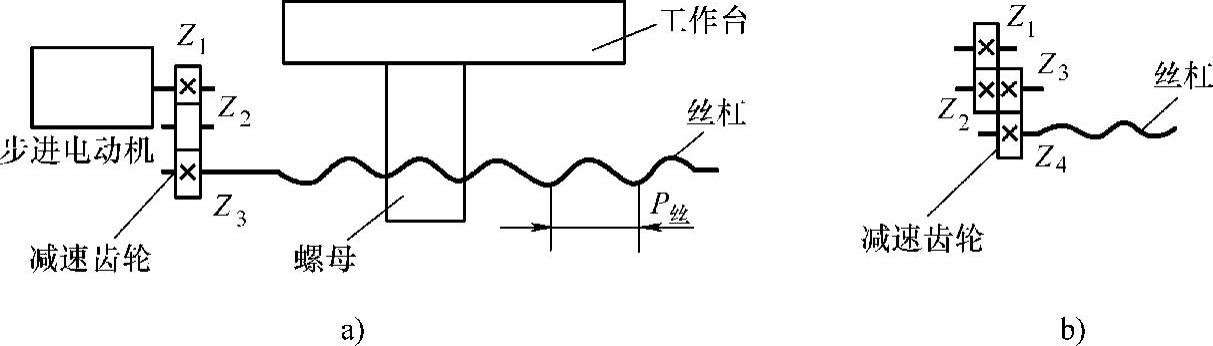

如图7-1所示，电火花数控线切割加工的过程中主要包含下列三部分内容：电极丝与工件之间的脉冲放电；电极丝沿其轴向（垂直或Z方向）作走丝运动；工件相对于电极丝在XY平面内作数控运动。

图7-1 电火花线切割加工原理图

1.电火花线切割加工时电极丝和工件之间的脉冲放电

电火花线切割时电极丝接脉冲电源的负极，工件接脉冲电源的正极。在正、负极之间加上脉冲电源，当来一个电脉冲时，在电极丝和工件之间产生一次火花放电，在放电通道的中心温度瞬时可高达10000℃以上，高温使工件金属熔化，甚至有少量汽化，高温也使电极丝和工件之间的工作液部分产生汽化，这些汽化后的工作液和金属蒸气瞬间迅速热膨胀，并具有爆炸的特性。这种热膨胀和局部微爆炸，将熔化和汽化了的金属材料抛出而实现对工件材料进行电蚀切割加工。通常认为电极丝与工件之间的放电间隙在0.01mm左右，若电脉冲的电压高，则放电间隙会大一些。

为了电火花加工的顺利进行，必须创造条件保证每来一个电脉冲时在电极丝和工件之间产生的是火花放电而不是电弧放电。首先必须使两个电脉冲之间有足够的间隔时间，使放电间隙中的介质消电离，即使放电通道中的带电粒子复合为中性粒子，恢复本次放电通道处间隙中介质的绝缘强度，以免总在同一处发生放电而导致电弧放电。一般脉冲间隔应为脉冲宽度的4倍以上。

为了保证火花放电时电极丝不被烧断，必须向放电间隙注入大量工作液，以便电极丝得到充分冷却。同时，电极丝必须作高速轴向运动，以避免火花放电总在电极丝的局部位置而被烧断，电极丝运动速度为7～10m/s。高速运动的电极丝，还有利于不断往放电间隙中带入新的工作液，同时也有利于把电蚀产物从间隙中带出去。

在电火花线切割加工时，为了获得比较好的表面质量和较高的尺寸精度，并保证电极丝不被烧断，应选择好相应的脉冲参数，并使工件和钼丝之间的放电必须是火花放电，而不是电弧放电。

2.电火花线切割加工的走丝运动

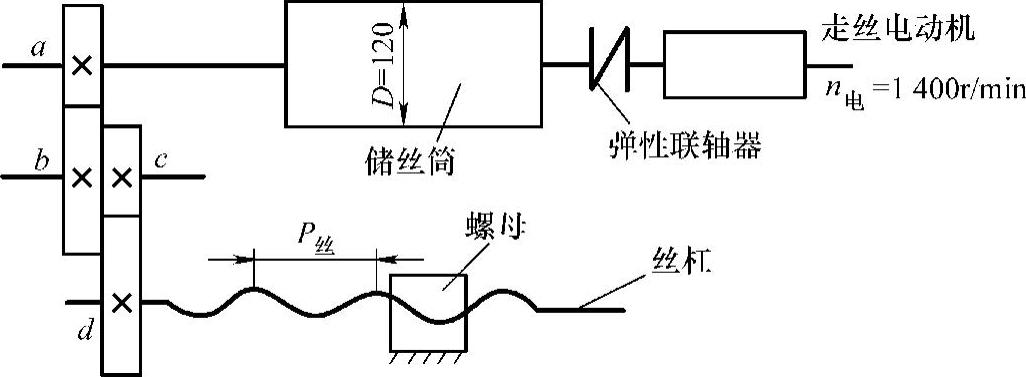

为了避免火花放电总在电极丝的局部位置而被烧断，影响加工质量和生产效率。在加工过程中，电极丝沿轴向作走丝运动，走丝原理如图7-2所示。钼丝整齐地缠绕在储丝筒上，并形成一个闭合状态。走丝电动机带动储丝筒转动时，通过导丝轮使钼丝作轴向运动。
