固体域的设置方法
【摘要】：步骤和注意事项参见单向流固耦合的操作步骤。2）设置材料属性。由于双向流固耦合结构上采用瞬态，流体上采用非定常设置。前面已经说过，双向流固耦合的时间步长的设置至关重要，结构与流体的时间步长的设置要完全吻合起来。单击打开详细菜单栏，如图5.3-3设置。图5.3-3 设置时间步长图5.3-4 添加圆柱约束3）重力加载同单向耦合一样。图5.3-5 添加角速5）创建耦合面。
1）导入结构的几何模型。步骤和注意事项参见单向流固耦合的操作步骤。
2）设置材料属性。参见单向流固耦合。
3）网格划分。参见单向流固耦合。
4）设置边界条件。
由于双向流固耦合结构上采用瞬态，流体上采用非定常设置。所以，两者边界条件与单向耦合都存在较大的不同，这里详细介绍如下。

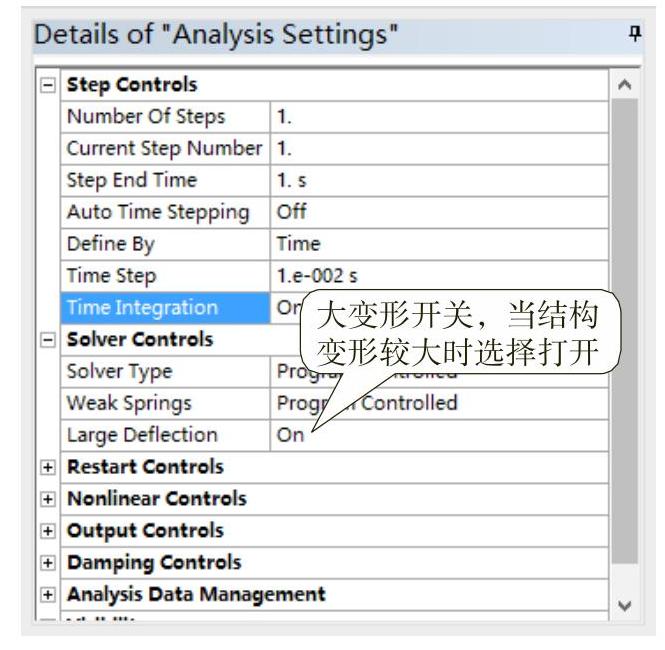

1）时间步长的设置。前面已经说过，双向流固耦合的时间步长的设置至关重要，结构与流体的时间步长的设置要完全吻合起来。单击【Analysis Settings】打开详细菜单栏，如图5.3-3设置。其中【Step End Time】为迭代总时间，为简单起见这里设置为1s；【Auto Time Stepping】选择Off；【Time Step】时间步长，这里设置为0.01s，即每0.01s计算一次。
2）轴承处同样适用圆柱约束，如图5.3-4所示。
图5.3-3 设置时间步长
图5.3-4 添加圆柱约束
3）重力加载同单向耦合一样。

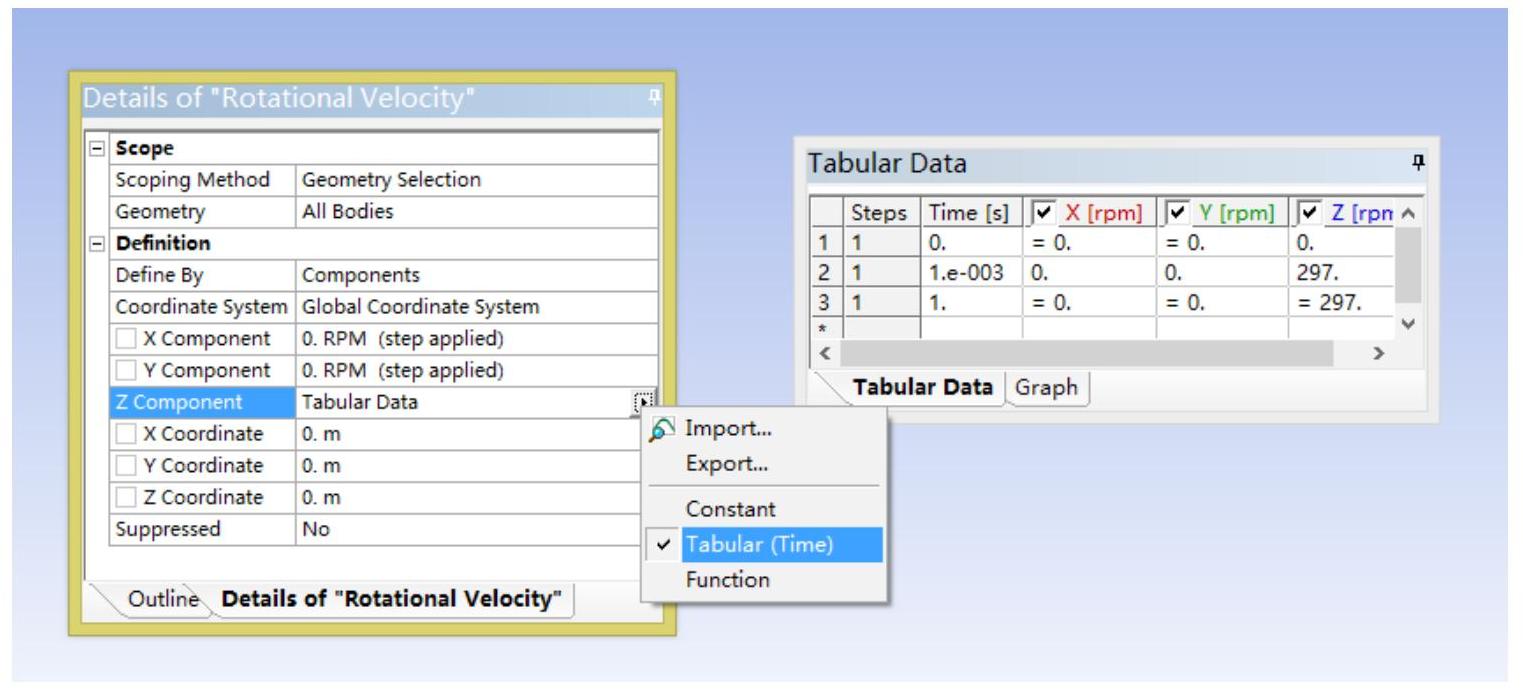

4）角度的添加，由于瞬态分析中的初始设置中并不能直接添加角速度，所以角速度的初始化需要直接在边界条件中设置，如图5.3-5所示。
图5.3-5 添加角速

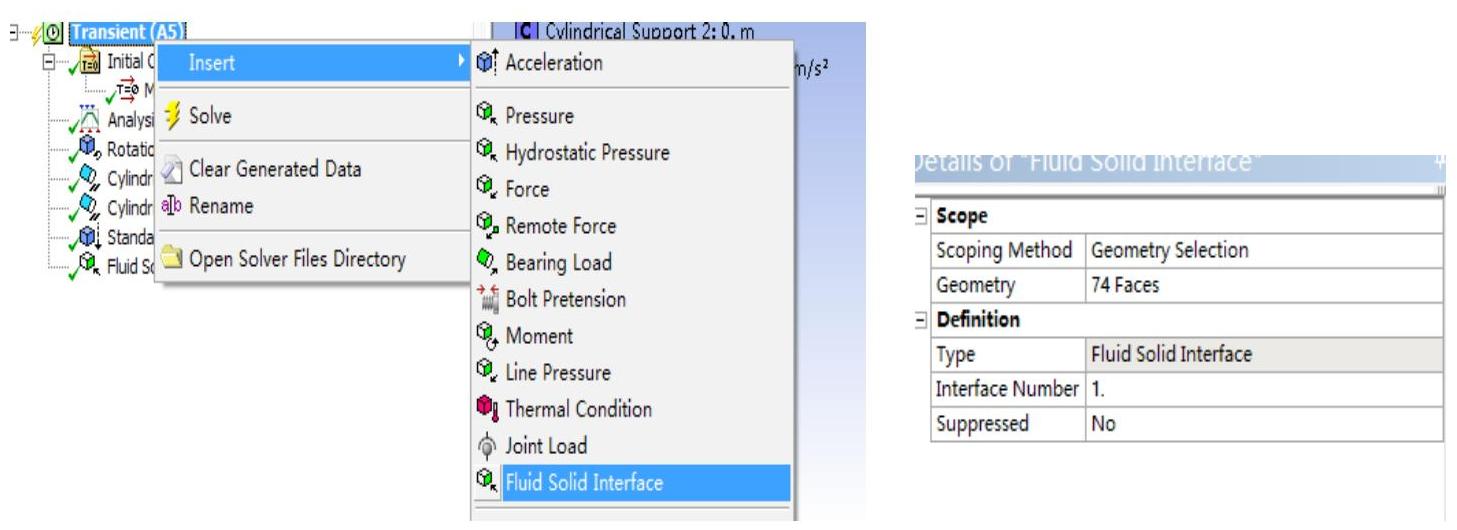

5）创建耦合面。右键单击【Transient（A5）】，按图5.3-6插入耦合面，然后在耦合面详细菜单栏中选择结构上与流体耦合的面即可。
图5.3-6 建立耦合面
