固体域处理方法介绍

【摘要】:1)导入固体域几何模型。固体域的网格划分使用Workbench自带的网格划分工具进行四面体自划分。图5.2-26 网格划分4)设置边界条件。图5.2-27 添加圆柱约束图5.2-28 添加重力图5.2-29 添加角速度加载流体作用力。6)后处理,右键单击,插入变形和等效应力,具体设置如图5.2-31所示。则叶轮等效应力以及变形云图如图5.2-32所示,其中图a为变形分布云图,图b为等效应力分布云图。

1)导入固体域几何模型。右键单击H3【Geometry】,选择【Import Geometry】,将轴流泵结构图导入进来。这里需要特别指出的是,固体域几何的空间坐标必须与流体域几何的空间坐标完全吻合,只有耦合面的坐标完全吻合,数据才能准确传递。其结构图如图5.2-25所示。

2)设置结构材料。打开工作界面左边的“Model”树形下拉菜单,打开【Geometry】子菜单,打开几何体详细菜单栏。设置结构材料,本例使用默认的材料结构钢,读者在实际运用中需要根据实际设置物质材料,材料属性的设置需要返回到Workbench工作界面中的【Static Structural】模块的【Engineering Data】里完成。


图5.2-25 结构图

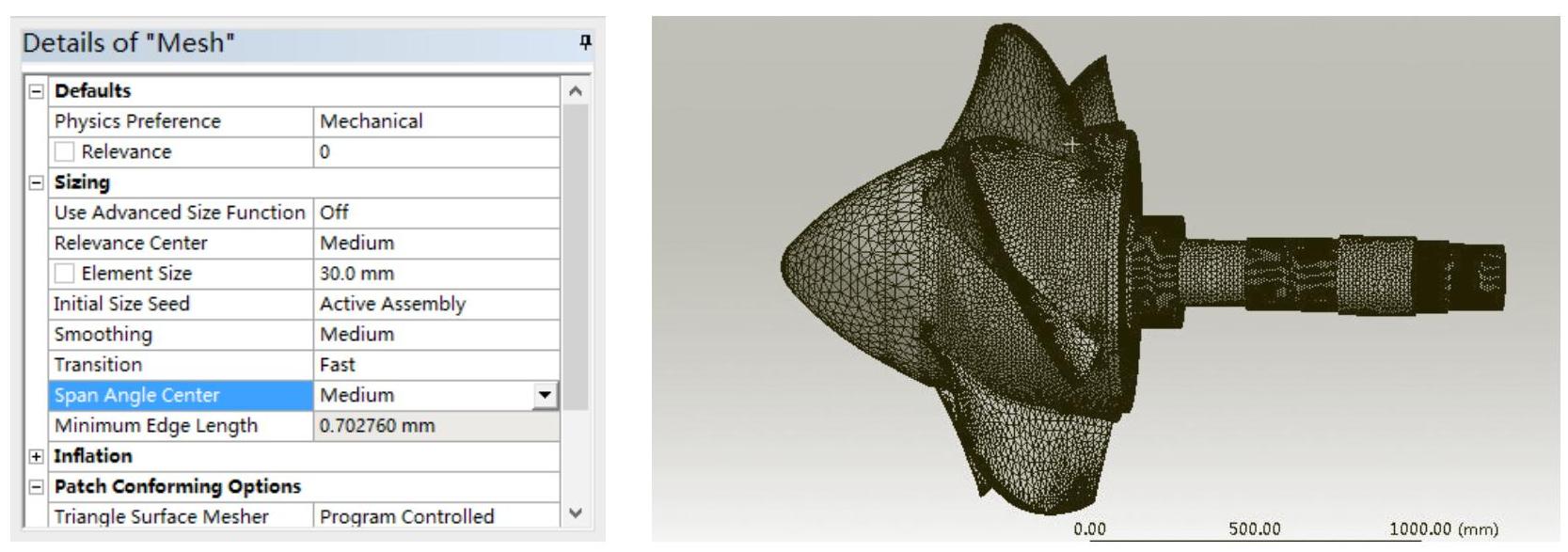

3)网格划分。固体域的网格划分使用Workbench自带的网格划分工具进行四面体自划分。得到高质量的网格并不是一件容易的事情,需要花费大量的时间与精力去学习,为了简单起见,这里仅进行简单的设置。单击左边工具栏里【Mesh】,打开【Mesh】详细菜单栏,按图5.2-26中进行设置,生成的网格如图5.2-26所示。


图5.2-26 网格划分

4)设置边界条件。边界条件的设置至关重要,因为求解结果可靠与否与边界条件的设置直接相关,所以边界条件的设置是结构分析中最为重要的一步。

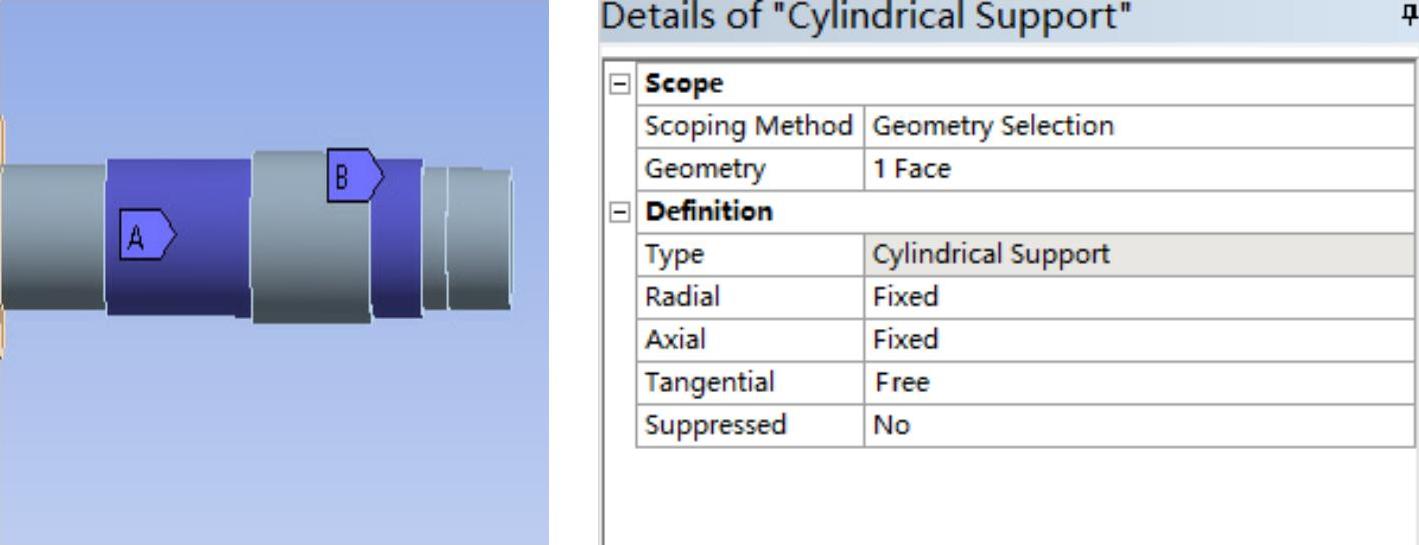

右键单击左边工具栏中【Static Structural】,插入【Cylindrical Support】,选择图5.2-27中的A面使用全约束,即各个方向的自由度全部约束,其详细菜单栏如图5.2-27右图,采用同样的方法来约束B面。

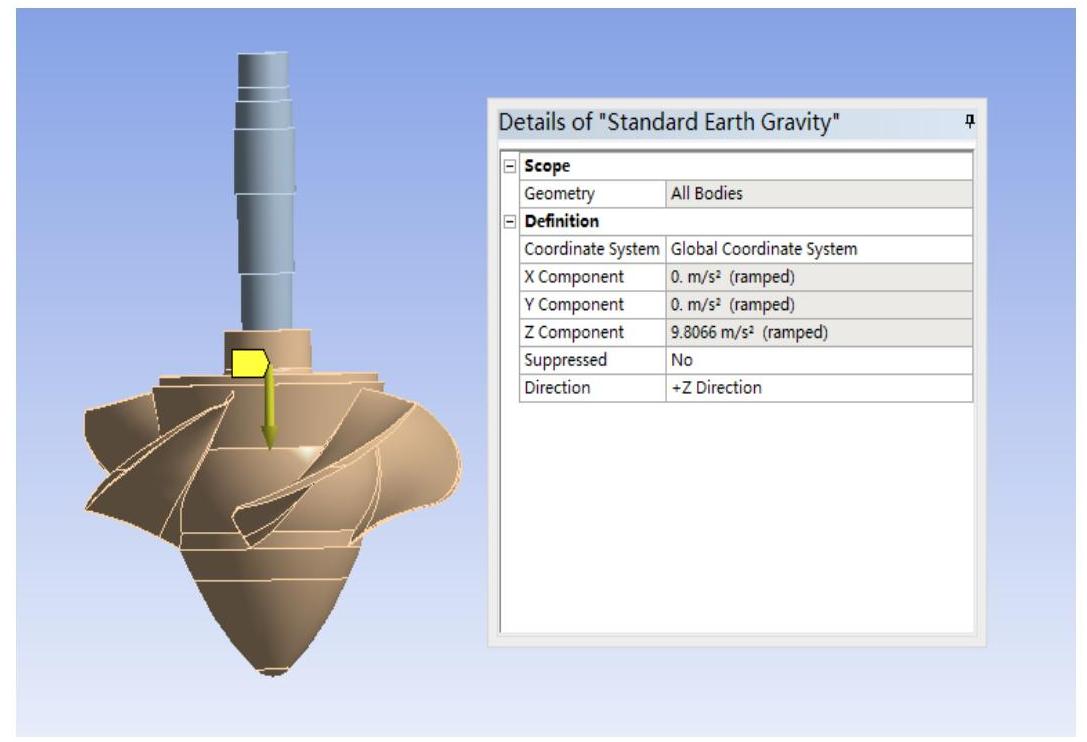

载荷加载,除了流体作用力,结构域还受到由自重引起的重力以及由旋转引起的离心力。首先,加载重力:右键单击【Static Structural】,插入【Standard Earth Gravity】,具体设置如图5.2-28所示。

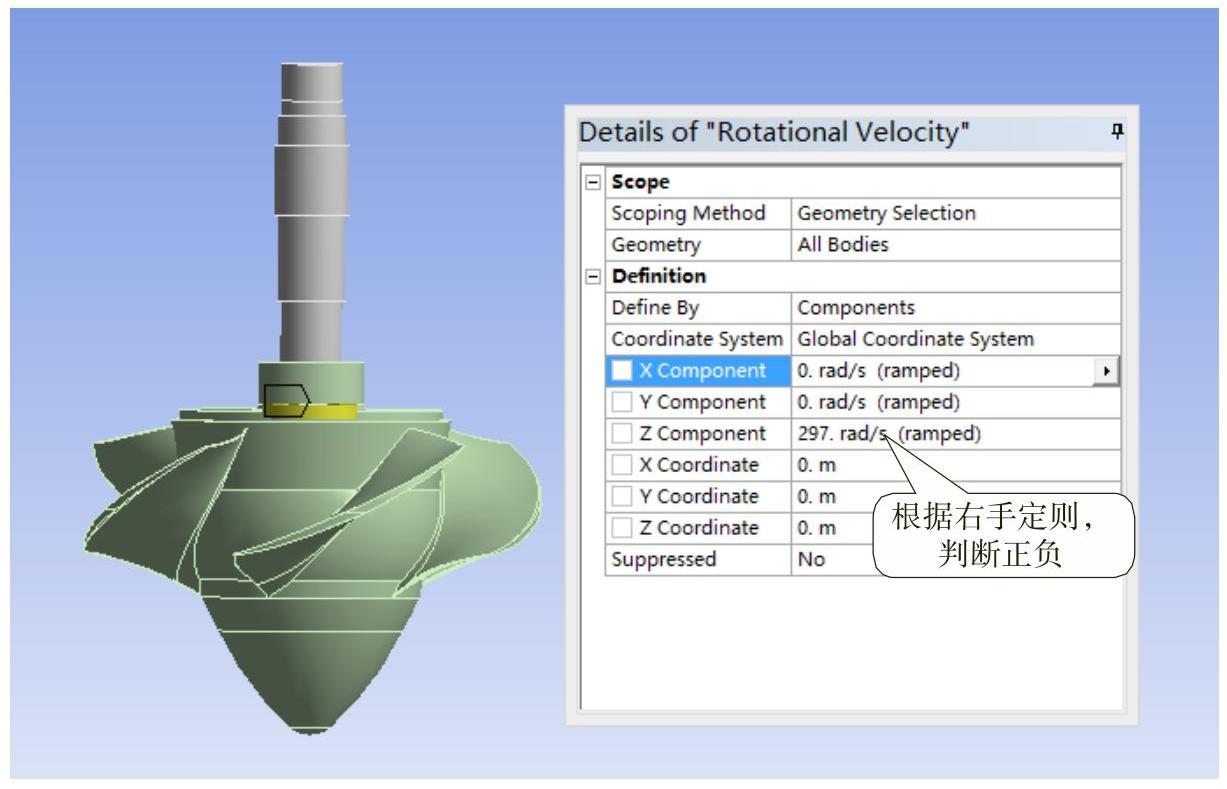

离心力通过给结构施加转速的方式加载,右键单击【Static Structural】,插入【Rotational Velocity】,具体设置如图5.2-29所示。


图5.2-27 添加圆柱约束


图5.2-28 添加重力


图5.2-29 添加角速度

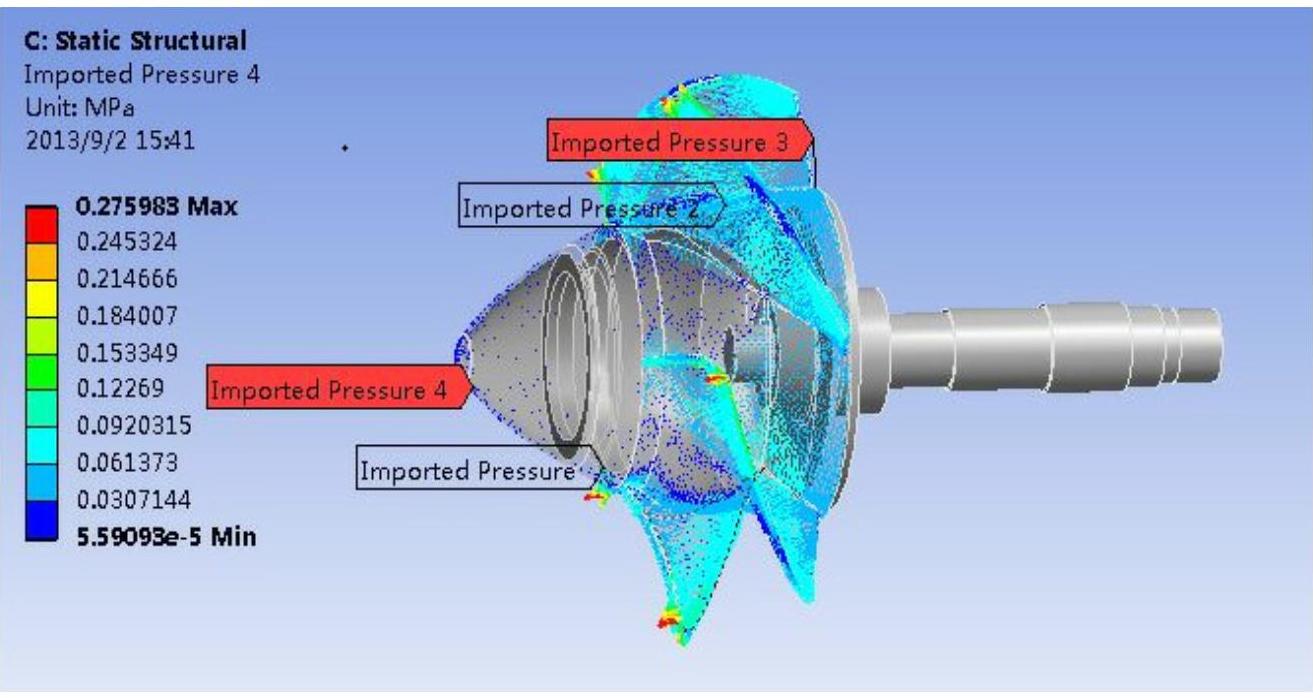

加载流体作用力。右键单击【Imported Pressure】,选择【Insert】→【Pressure】,选择固体与流体的耦合面进行加载,待设置完毕,右键单击【Imported Pressure】,选择【Load Pressure】。该例流体加载结果如图5.2-30所示。


图5.2-30 加载流体作用力

5)求解,右键单击【Solution】,选择【Solve】,进行求解计算。

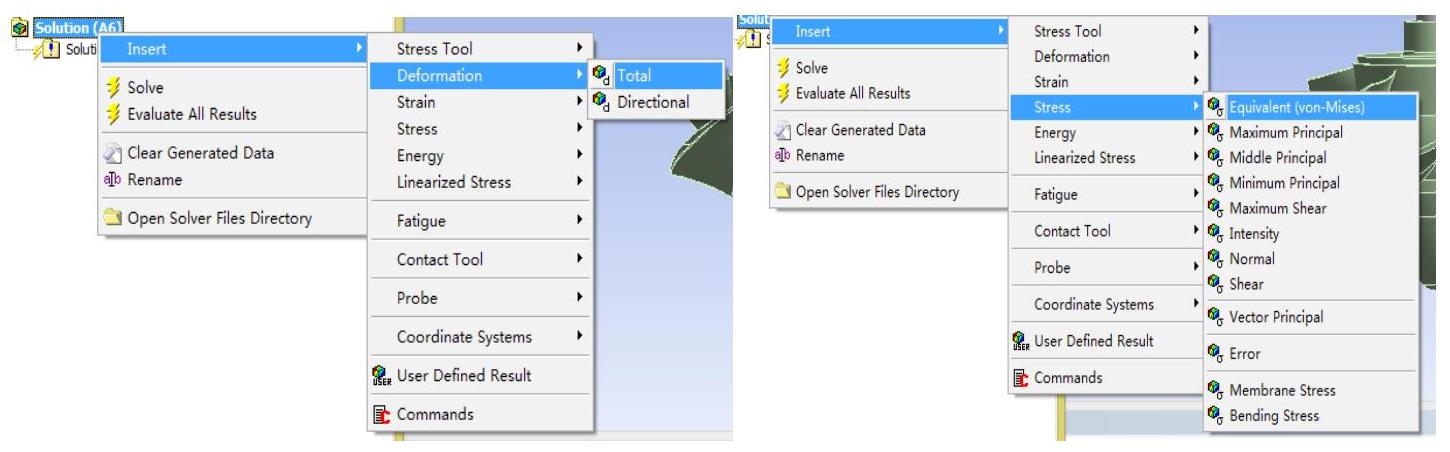

6)后处理,右键单击【Solution】,插入变形和等效应力,具体设置如图5.2-31所示。


图5.2-31 后处理

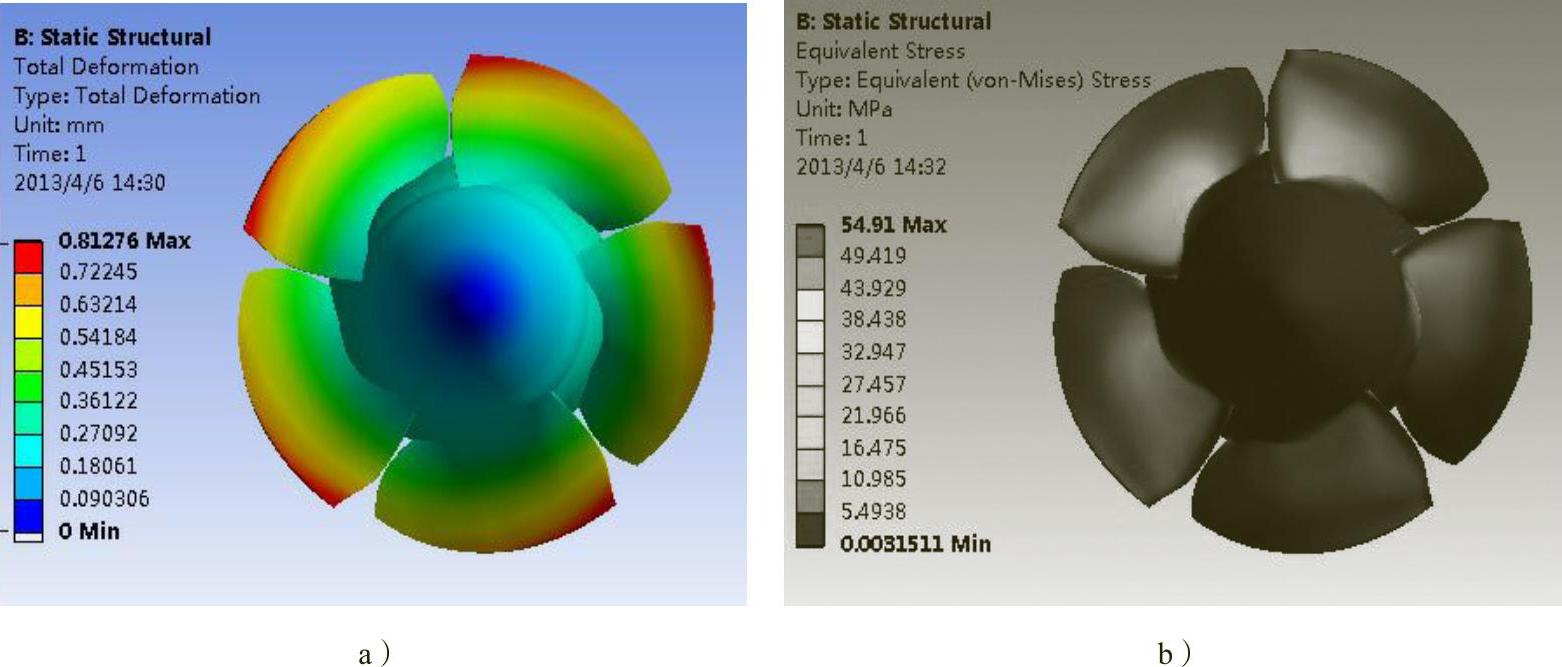

右键单击【Solution】,选择【Evaluate All Result】,更新后处理结果。则叶轮等效应力以及变形云图如图5.2-32所示,其中图a为变形分布云图,图b为等效应力分布云图。


图5.2-32 后处理云图
