非定常模拟中的空化现象

2023-06-26 理论教育 版权反馈
【摘要】：注意，空化的非定常计算建议采用30～50的计算步数。2）选中选项卡，单击，弹出如图4.5-29所示窗口，选择默认名字，并单击。图4.5-29 Trn选项卡3）设置为Standard，将计算的输出频率设为10，并单击，如图4.5-30所示。图4.5-32 加载Trn文件图4.5-33 设置视频的保存

1.在上节的基础上，修改时间形式

1）单击【978-7-111-52131-0-Chapter04-539.jpgAnalysis Type】。

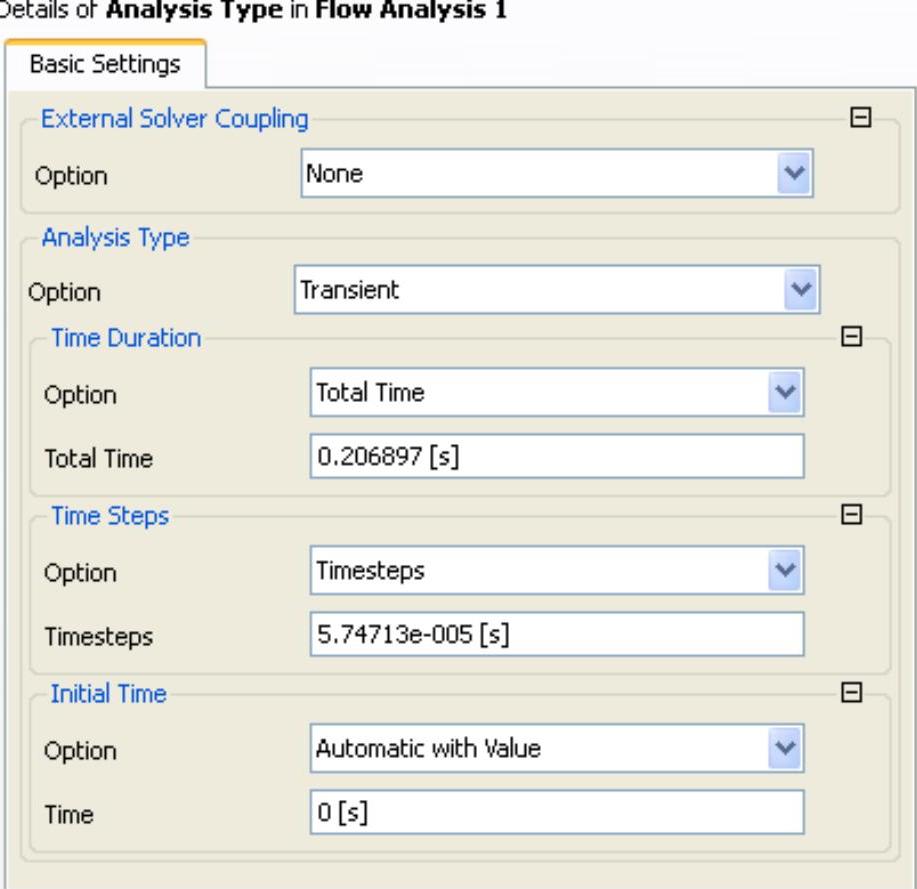

2）选择【Analysis Type】为Transient，设置计算总时间【Total Time】为0.206897[s]，时间步长为5.74713e-005[s]，如图4.5-26所示。注意由于本例的轴流泵转速为1450r/min，一周的时间为0.041379s，设置的总时间为叶轮旋转五周的时间，时间步长为叶轮选择转0.5°的时间。


图4.5-26 总时间与时间步长

2.修改动静部件的交界面形式

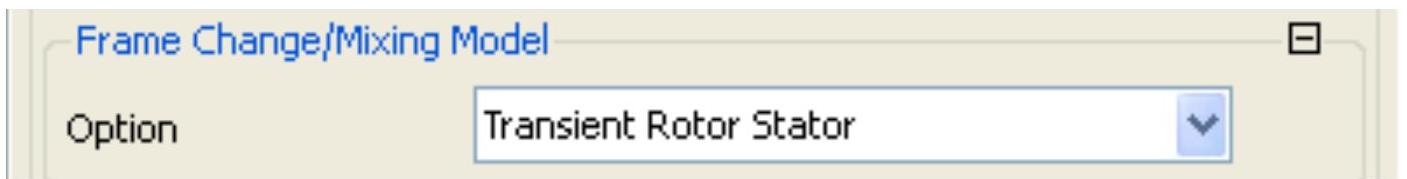

1）打开进口管段与叶轮段的交界面设置，将【Frame Change/Mixing Model】改为Transient Rotor Stator，其他设置不变，如图4.5-27所示。


图4.5-27 修改交界面设置

2）同样方法，改变叶轮段与支撑板段的交界面。

3.求解器设置

1）在任务栏中单击【978-7-111-52131-0-Chapter04-542.jpgSolver Control】。

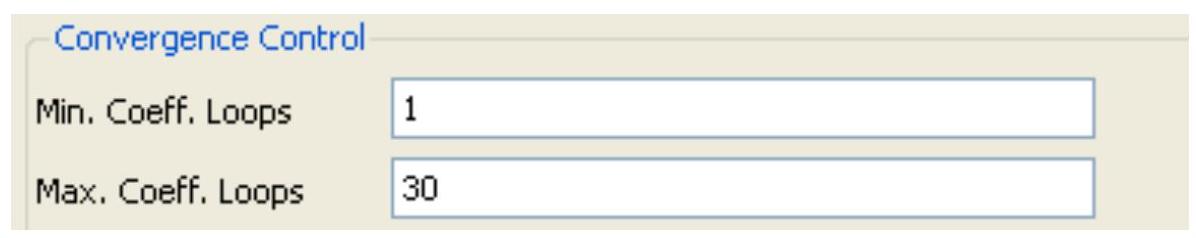

2）其他基本设置不变，修改每次迭代的步数为30，如图4.5-28所示。注意，空化的非定常计算建议采用30～50的计算步数。


图4.5-28 修改迭代步数

4.设置输出选项

1）单击【978-7-111-52131-0-Chapter04-544.jpgOutput Control】。

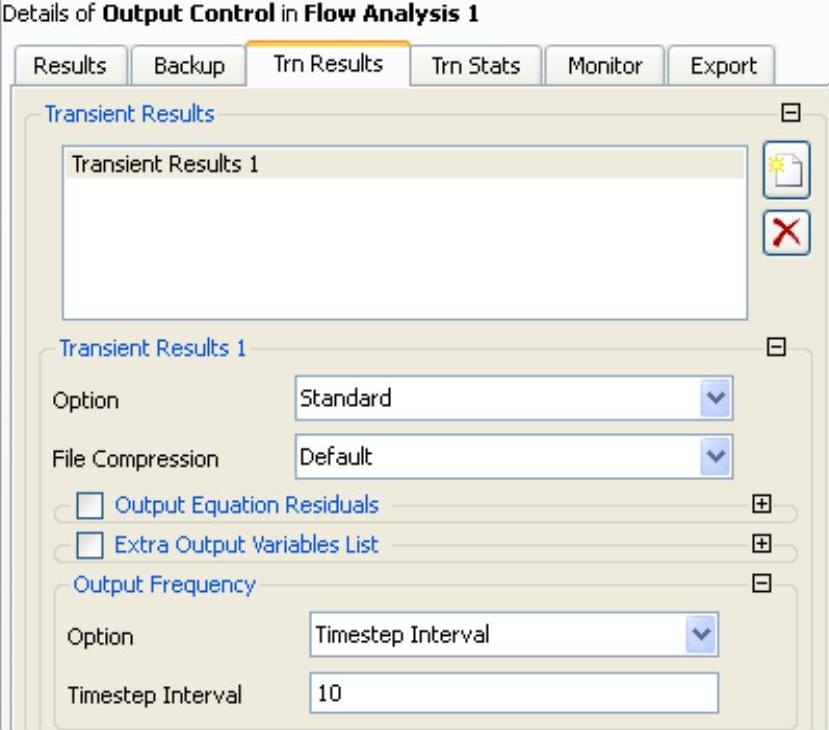

2）选中【Trn Results】选项卡，单击【978-7-111-52131-0-Chapter04-545.jpg新建】，弹出如图4.5-29所示窗口，选择默认名字，并单击【OK】。


图4.5-29 Trn选项卡

3）设置【Option】为Standard，将计算的输出频率【Output Frequency】设为10，并单击【Apply】，如图4.5-30所示。


图4.5-30 输出频率设置

4）打开监控点【Monitor】选项卡，可以设置计算时的某点压力或涡量大小的瞬态数值，这与监测扬程的原理一样，都是通过对公式的编辑进行监控的。

5.求解计算

1）单击【978-7-111-52131-0-Chapter04-548.jpgExecution Control。

2）修改def的名字即可，如xxxx.def。

3）单击【978-7-111-52131-0-Chapter04-549.jpgDefineRun】。

4）弹出如图4.5-31所示的窗口，单击【OK】即可。

5）在【Initial Values Specification】上打钩，并将之前计算得到的定常空化文件作为初始文件，如图4.5-31所示。


图4.5-31 定义初始文件

6）单击【StartRun】开始求解。

6.非定常的后处理

非定常的基本后处理方法与定常的处理方式一致，这里另外补充的是，非定常计算到的一组Trn文件可以做成连贯的视频文件，具体操作如下。

1）打开CFX-POST进入后处理界面。

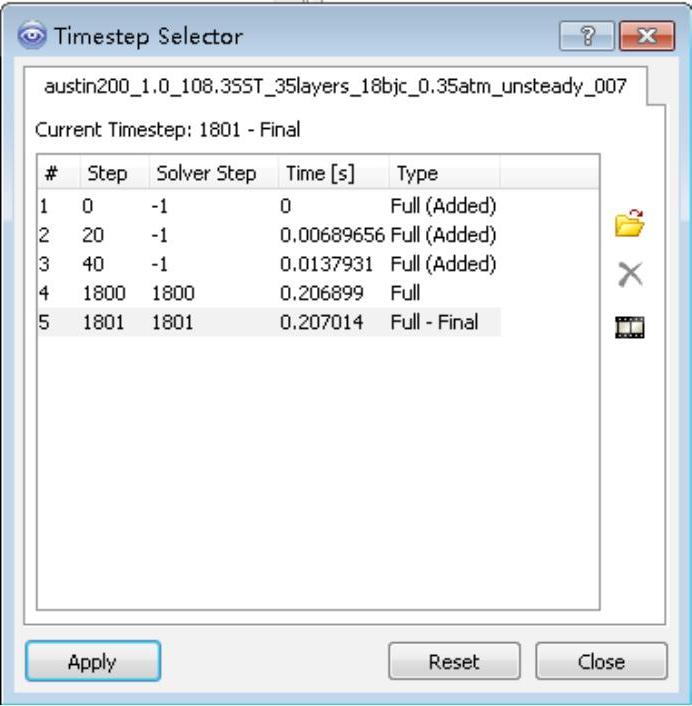

2）单击【978-7-111-52131-0-Chapter04-551.jpgTimesteps Selector】，弹出对话框，单击【978-7-111-52131-0-Chapter04-552.jpgAdd Timesteps】将保存的Trn文件全部加载进来，如图4.5-32所示。

3）单击【978-7-111-52131-0-Chapter04-553.jpgAnimation Timsteps】，进入该对话框，设置保存选项，在【Save Movie】上打钩，如图4.5-33所示。

4）单击播放按钮，生成视频文件。


图4.5-32 加载Trn文件


图4.5-33 设置视频的保存
