进口段结构化网格划分优化方法
【摘要】：“OUTLET”为进口段水体的出口，“WALL”为进口段水体的圆周面。图4.4-9 全局网格的设定图4.4-10 生成网格的显示10）在工具栏中，单击“Blocking”，选择“Pre-Mesh Quality Histograms”，弹出“Pre-Mesh Quality”对话框。网格质量高于0.8以上，满足要求。当然，并不是网格质量必须达到0.8以上才能计算，将结构化网格转化成非结构时，质量达到0.1以上即可粗略计算了。图4.4-11 网格质量检查11）保存网格。图4.4-12 网格的转化图4.4-13 网格的导出
1）打开ICEM CFD软件。设定工作目录，选择【File】→【Change Working Dir】，选择文件存储路径。在菜单栏中，选择【File】→【Geometry】→【Open Geometry】或单击“
”图标，如图4.4-4所示，打开混流泵进口水体“jk.tin”文件，导入进口水体部件。
2）右键单击模型树Model→Parts，选择“Create Part”，弹出“Create Part”对话框。在“Create Part”对话框中，“Part”栏填写：inlet（表示流体进入，名称可自定）；单击“Entities”的“Selectentities
”选择进口水体部件的入口，创建“INLET”部件，如图4.4-5所示。
图4.4-4 进口水体部件的导入

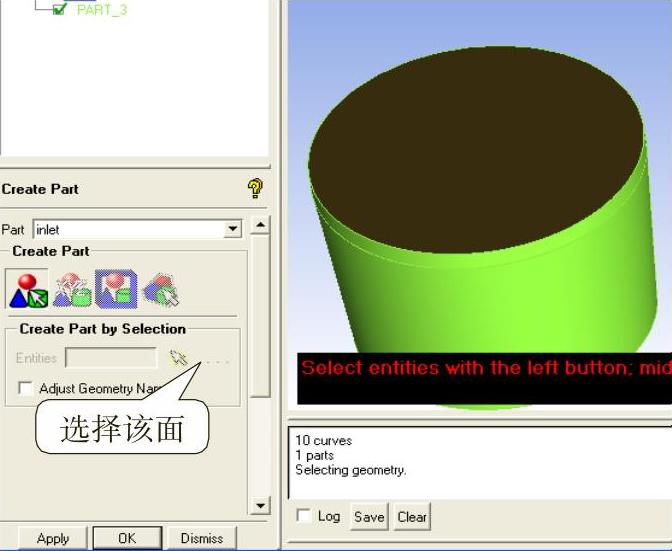

图4.4-5 “Part”的创建
3）按步骤2）创建部件“OUTLET”“WALL”。
“OUTLET”为进口段水体的出口，“WALL”为进口段水体的圆周面。所有的这些名称按自己的情况定义，不过最好要方便后面的处理辨识。

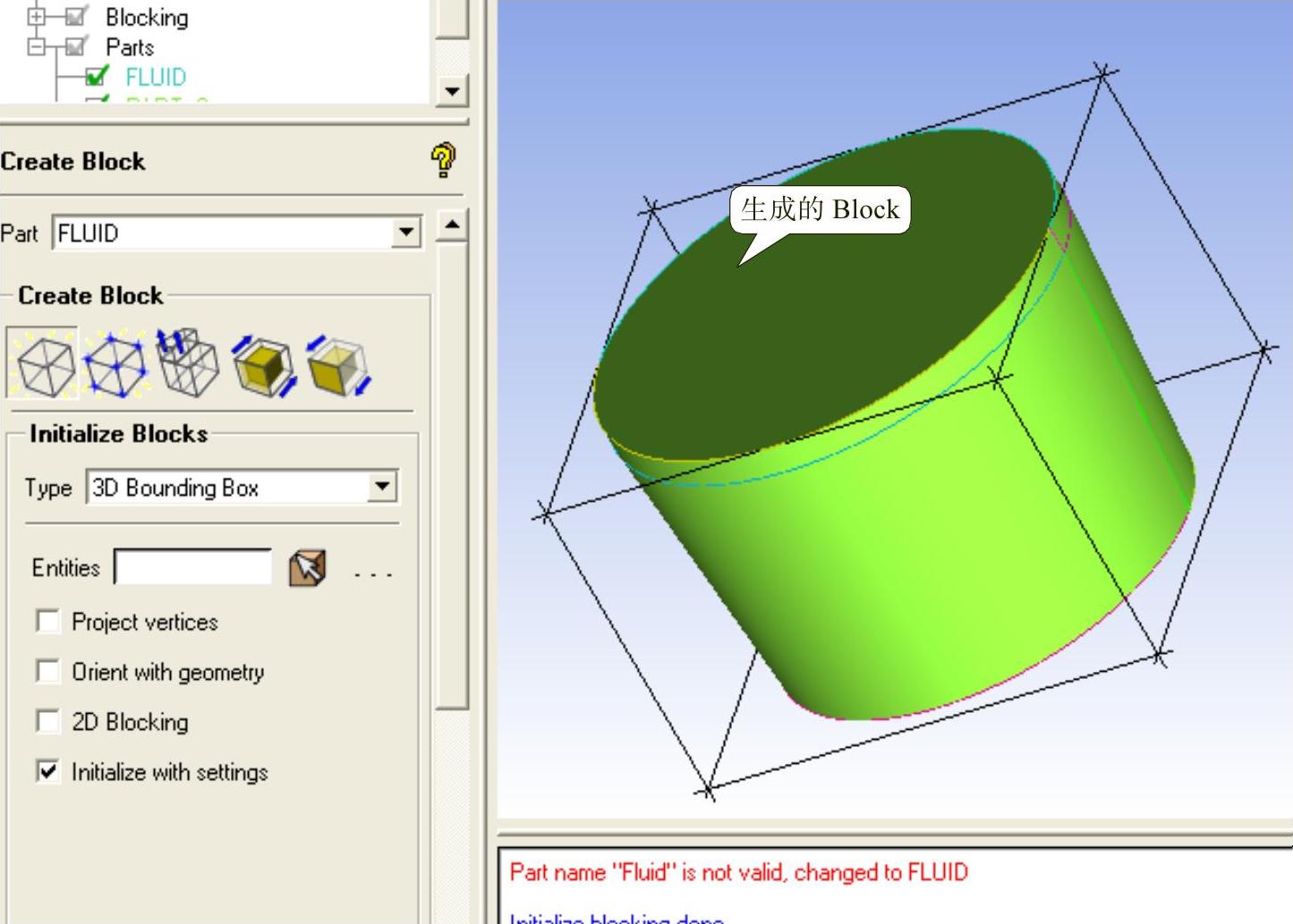

4）整体块的创建。工具栏上，选择“Blocking”项，单击“Create Block
”图标，打开“Create Block”对话框。“Part”栏填写“FLUID”，其他项默认不变，单击【Apply】，如图4.4-6所示。
图4.4-6 整体Block的生成
5）映射。工具栏上，“Blocking”项，单击“Associate
”图标，打开“Blocking Associations”对话框。选择“Associate Edgeto Curve
”图标，打开“Associate Edge→Curve”框。单击“Edge（s）”栏的“Select edge（s）
”图标，选择Block上的四条曲线，单击中键确定，如图4.4-7a所示；单击“Curve”栏的“Selectcurve（s）
”，选择与之相对应的部件上的曲线，如图4.4-7b所示；勾选“Project vertices”。单击【Apply】，生成如图4.4-7c所示。另外四条Block的曲线edges映射到curves的操作步骤如3）所示。
最终映射如图4.4-7d所示，此处为显示清楚而将部件透明化“Transparent”。
6）O-Block的生成。在工具条中，单击“Blocking”，选择“Split Block
”图标，打开“Split Block”对话框。选择“Ogrid Block
”，打开“Ogrid Block”。“Select Block（s）”项中，单击“Select block（s）
”，选择整个Block，单击中键确定。“Select Face（s）”项，单击“Select surface（s）”，选择进出口面，如图4.4-8a所示；下拉“Offset”栏：0.5，单击【Apply】。结果如图4.4-8b所示。

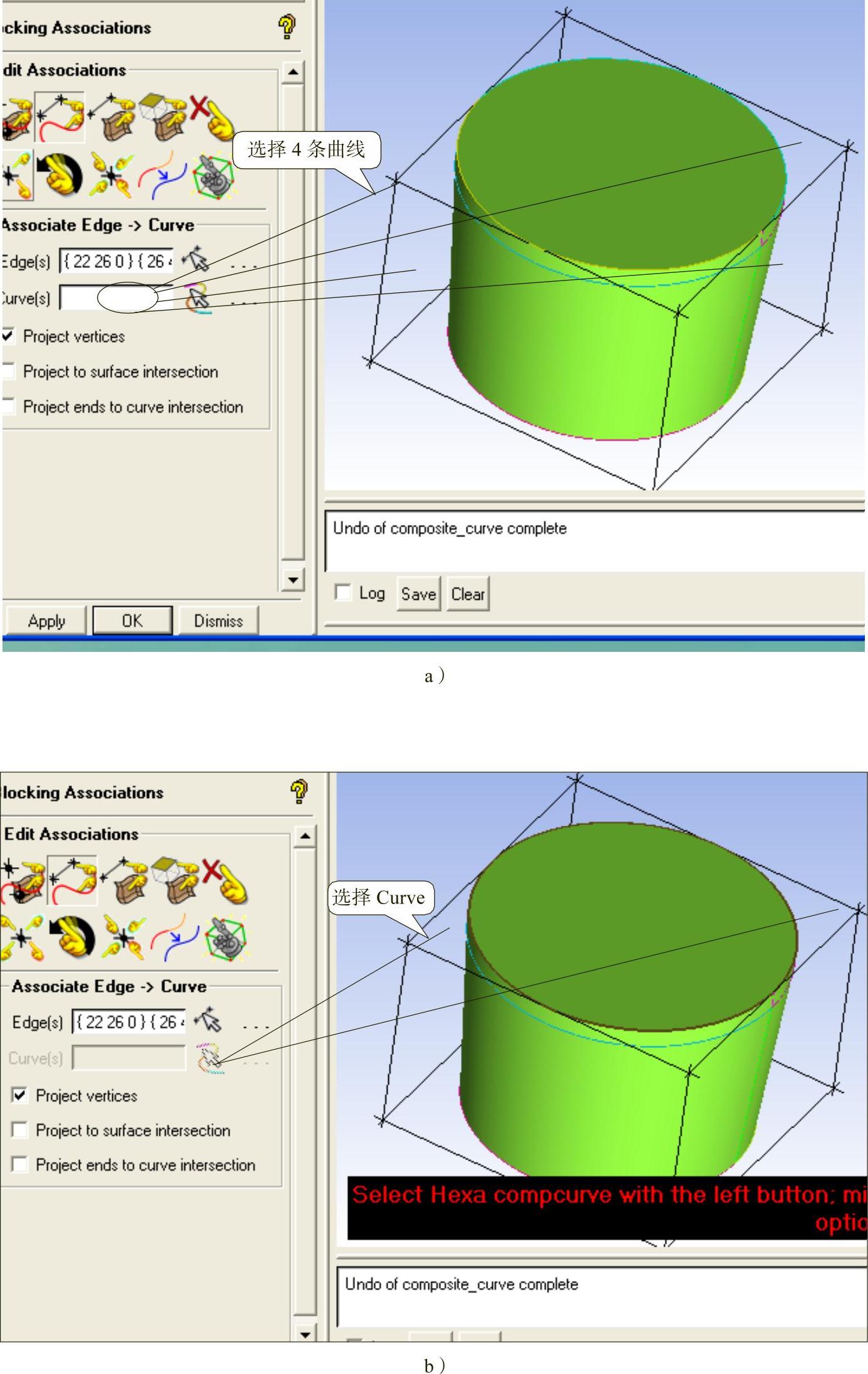

图4.4-7 Block的整体映射

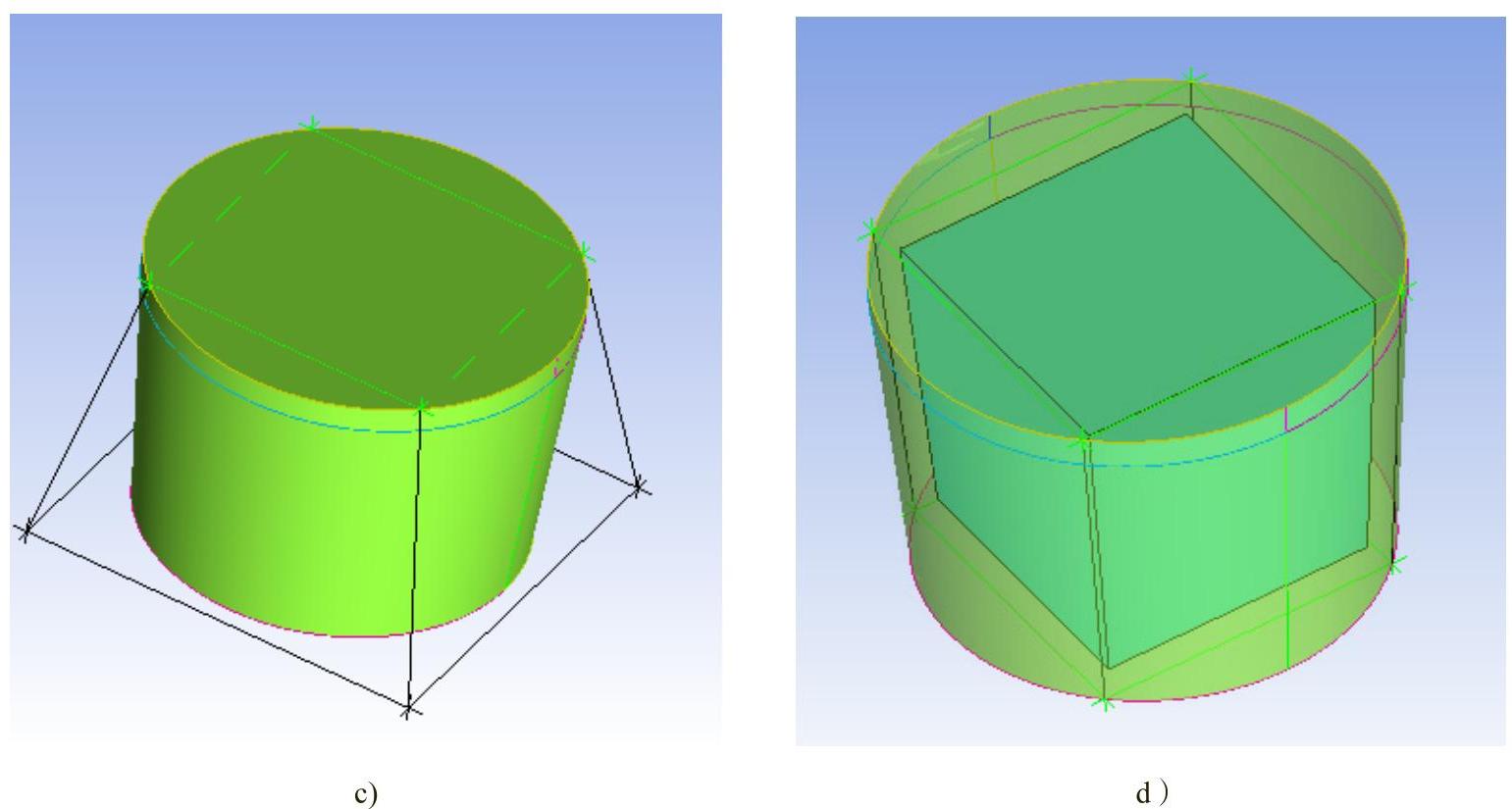

图4.4-7 Block的整体映射（续）

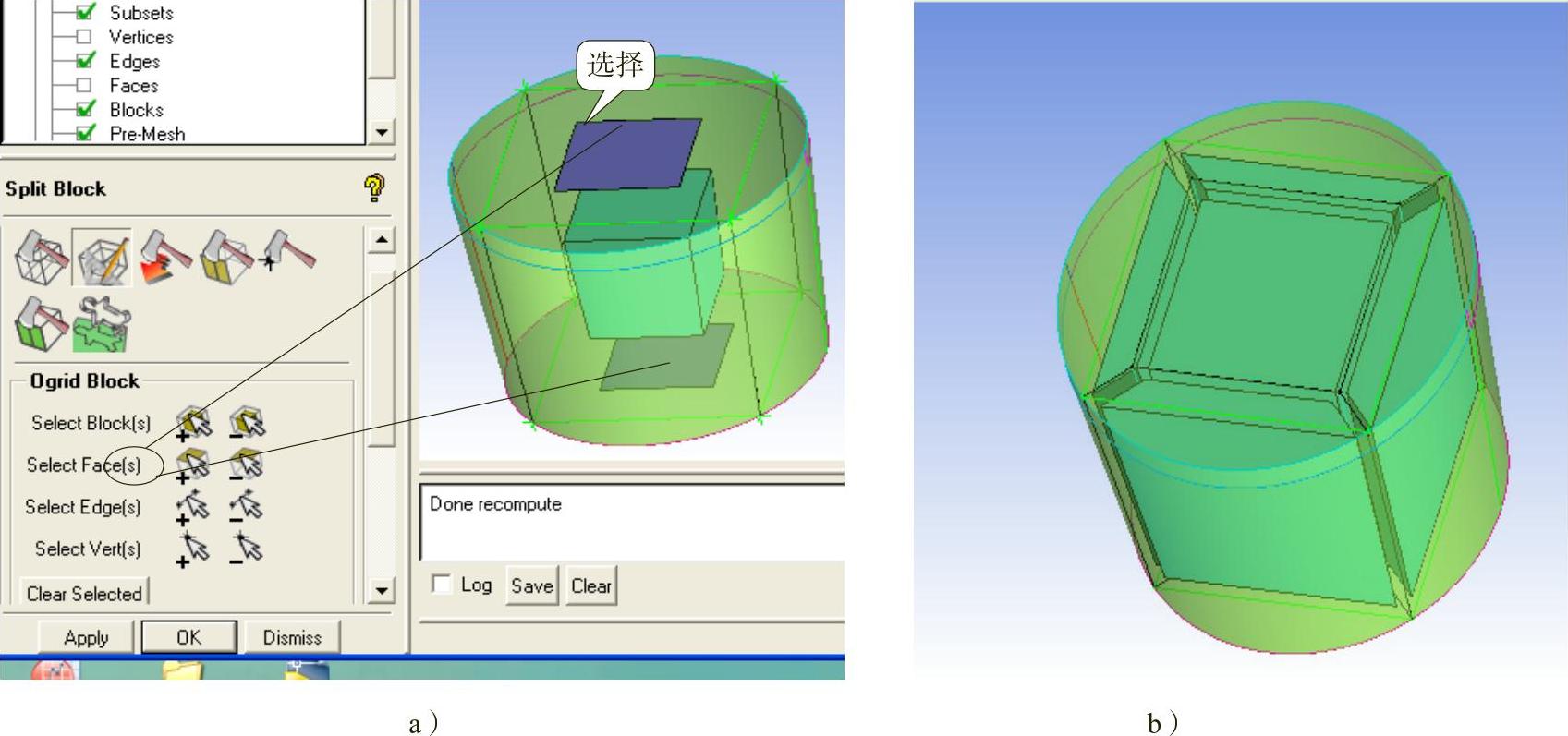

图4.4-8 O-Block的划分
7）在工具栏中，单击“Mesh”，选择“Global Mesh Setup
”，弹出“Global Mesh Parameters”对话框。在“Global Mesh Parameters”对话框中，“Scalefactor”项设置为“3”（设置视情况而定）；“Maxelement”项设为“1”，其他默认，单击【Apply】，如图4.4-9所示。
8）在工具栏中，单击“Blocking”，选择“Pre-Mesh Params”，弹出“Pre-Mesh Parems”对话框。在“Pre-Mesh Parems”对话框中，选择“Update Size
”，单击【Apply】，生成网格。
9）显示网格。在图形窗口的左侧的树形栏，“Blocking”列，勾选“Pre-Mesh”，显示网格如图4.4-10所示。

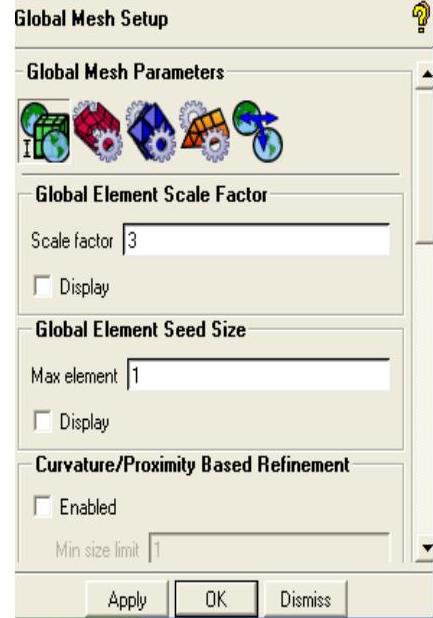

图4.4-9 全局网格的设定
图4.4-10 生成网格的显示
10）在工具栏中，单击“Blocking”，选择“Pre-Mesh Quality Histograms
”，弹出“Pre-Mesh Quality”对话框。“Criterion”项的下拉选项选择“Determinant 2×2×2”，其他默认不变，单击【Apply】，结果如图4.4-11所示。网格质量高于0.8以上，满足要求。
当然，并不是网格质量必须达到0.8以上才能计算，将结构化网格转化成非结构时，质量达到0.1以上即可粗略计算了。

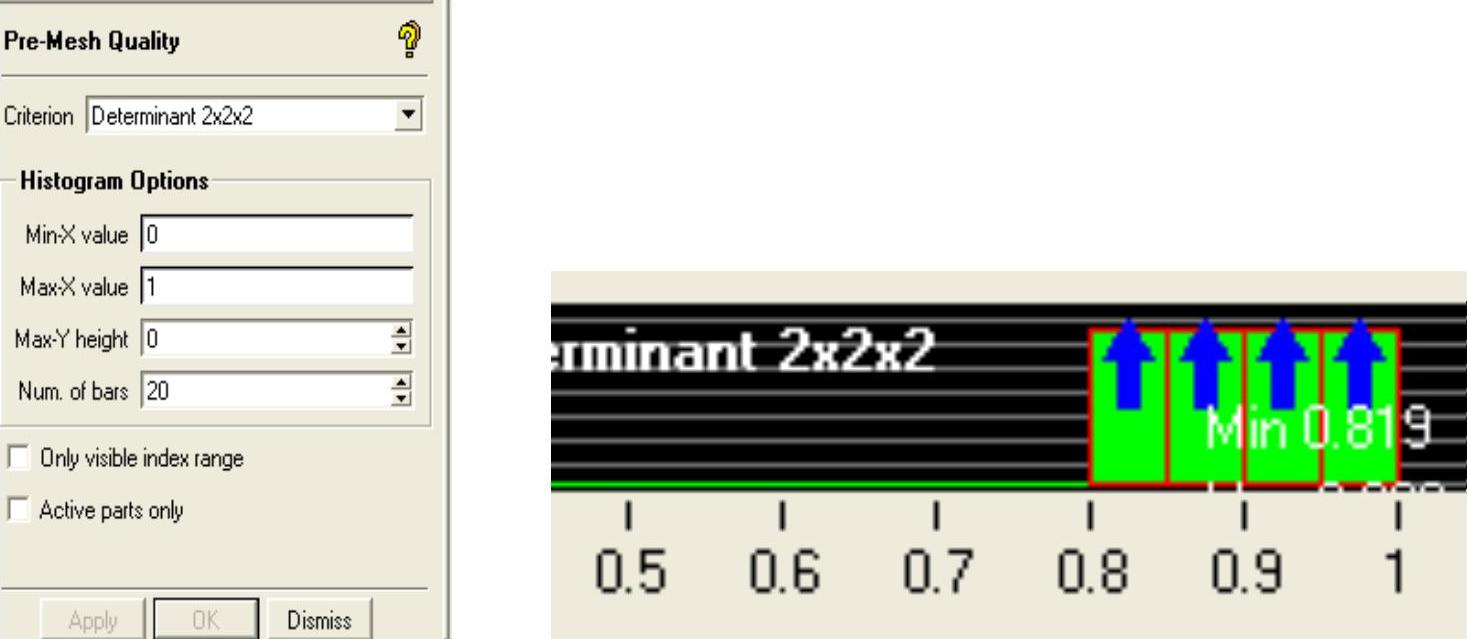

图4.4-11 网格质量检查
11）保存网格。右键单击模型树Model→Blocking→Pre-mesh，选择“Convert to Unstruct Mesh”。当信息窗口中提示“Current Coordinate systemis global”时表明网格转换已经完成，如图4.4-12所示。选择【File】→【Mesh】→【Save Meshas】，保存当前的网格为jk.uns。
12）选择求解器。在标签栏中，单击“Output”，选择“Selectsolve
”，弹出“Select solve”对话框。在“Select solve”对话框中，“Output Solver”项，下拉选择“ANSYS CFX”；“Common Structural Solver”项选择“ANSYS”，单击【Apply】确定。
13）导出网格。在工具栏中，单击“Output”，选择“Write input
”，打开“另存为”对话框。“文件名”：jk.cfx5.fbc，保存，关闭对话框，弹出如图4.4-13a所示的窗口。选择“No”。弹出“CFX5”对话框，如图4.4-13b所示，单击【Done】。完成网格的导出。

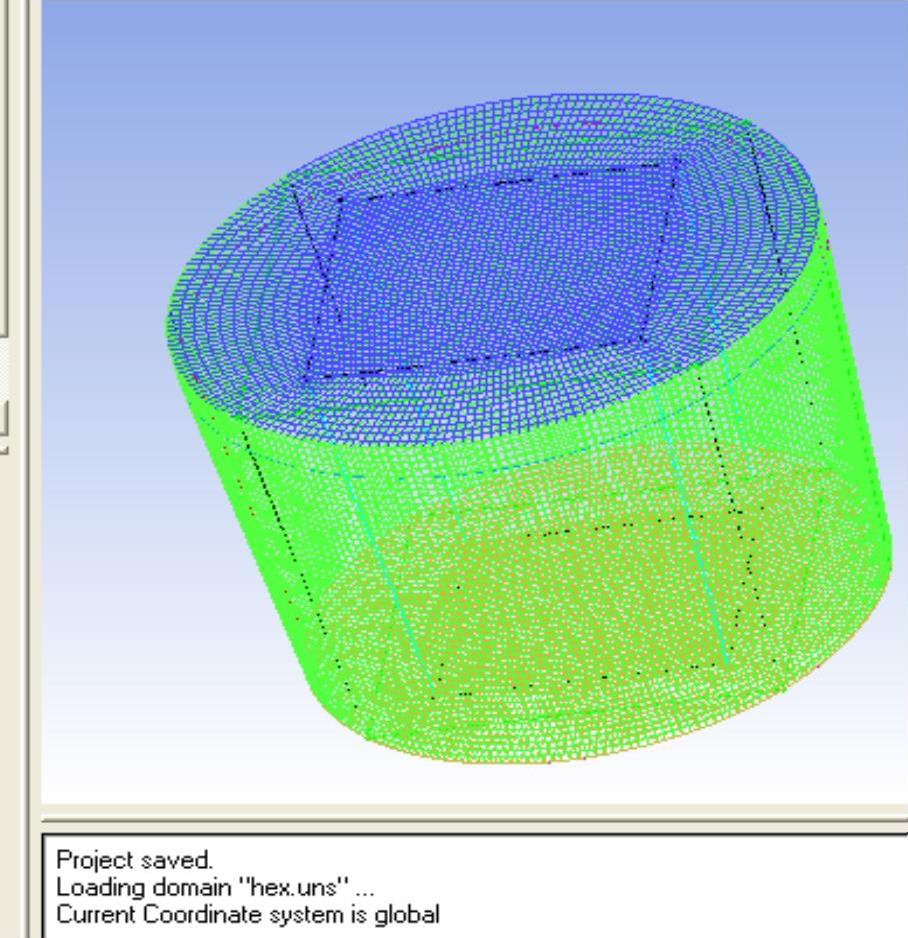

图4.4-12 网格的转化

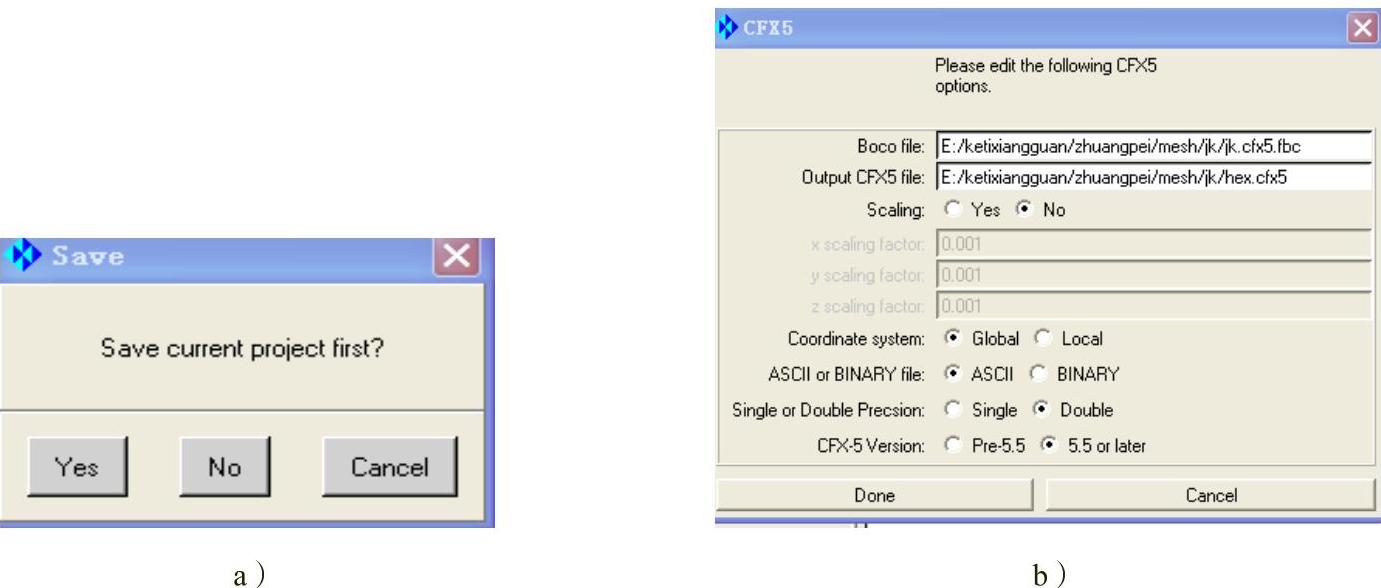

图4.4-13 网格的导出
