如何进行非定常计算设置及求解？
【摘要】：当完成定常模拟计算后，把定常结果作为非定常的初始值，进行非定常模拟的设置。图4.1-50 打开文件3）在工具目录树上，双击目录树下→选项，打开基本设置。图4.1-51 非定常设置图4.1-52 非定常交界动静交接面设置5）单击工具条上选项，进行计算求解的设置。图4.1-53 非定常求解设置图4.1-54 非定常结果输出设置7）工具栏图标选择，选择。图4.1-55 输出非定常设置文件图4.1-56 非定常运算设置
当完成定常模拟计算后，把定常结果作为非定常的初始值，进行非定常模拟的设置。
1）打开CFX前处理器CFX-Pre14.5，单击【CFX-Pre14.5】。

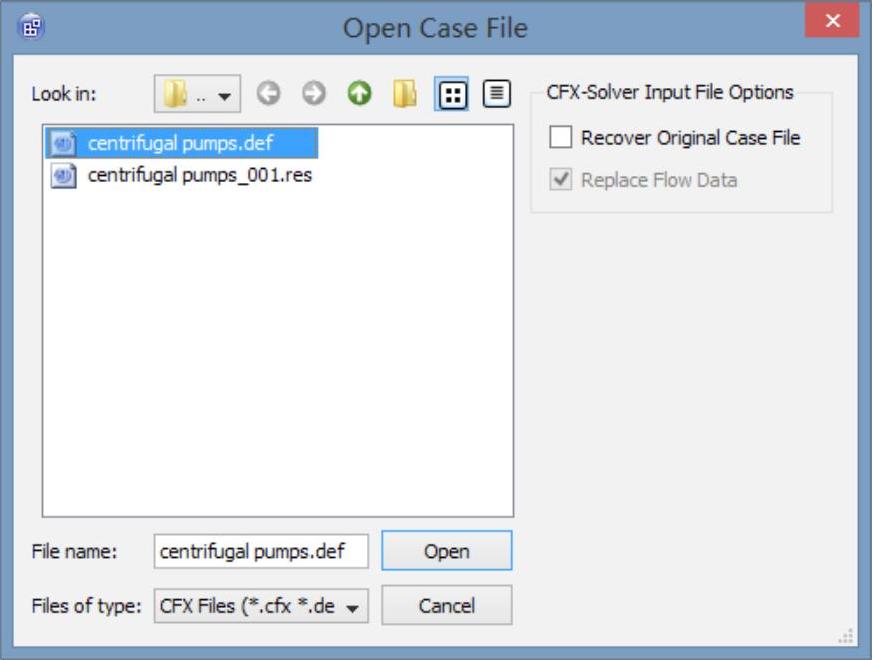

2）在菜单栏中选择【File】→【Open Case】，选择Centrifugal Pumps.def打开，如图4.1-50所示。
图4.1-50 打开文件

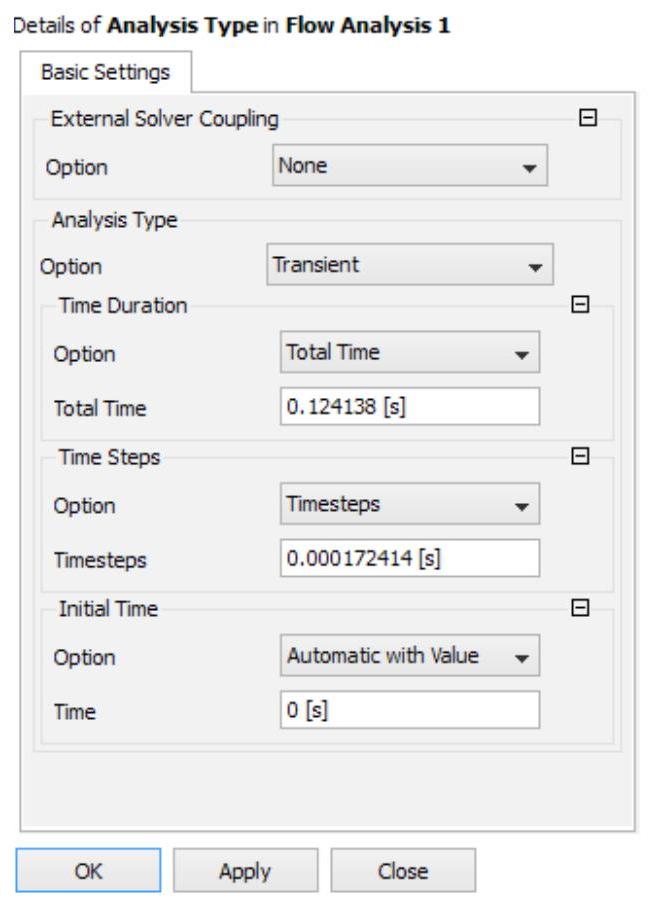

3）在工具目录树上，双击目录树下【Simulation】→【Analysis Type】选项，打开基本设置（Basic Settings）。“Analysis Type＞Option”设置为Transient（瞬态）；设置非定常总时间Total Time为0.124138[s]，该时间为叶轮装过6圈所用时间。“Timesteps”时间步长设置为1.724×10-4s，即每一步时间步长叶轮转过3°，如图4.1-51所示。

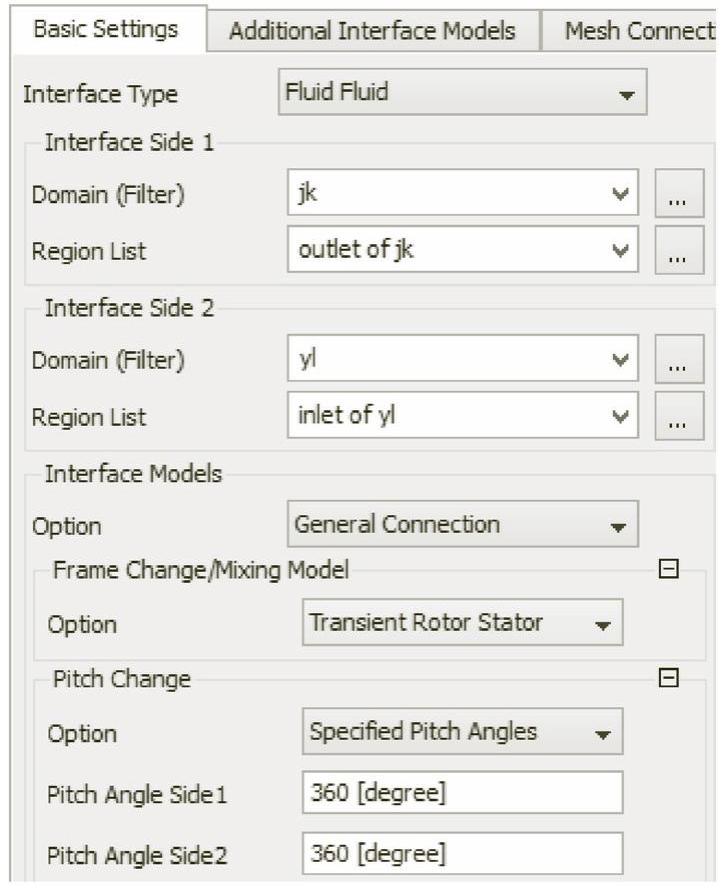

4）非定常动静交界面设置。与定常计算不同，非定常计算时“Frame Change/Mixing Model”项设置为Transient Rotor Stator，其他设置不变，如图4.1-52所示。
图4.1-51 非定常设置
图4.1-52 非定常交界动静交接面设置
5）单击工具条上【
Solver Control】选项，进行计算求解的设置。设置【Max.Coeff.Loops】为20，单击【OK】完成设置，如图4.1-53所示。
6）在任务栏中选择【
Output Control】。在【Trn Results】选项卡下单击图标
新建，在输出选项设置为Every Timestep，如图4.1-54所示。
图4.1-53 非定常求解设置
图4.1-54 非定常结果输出设置
7）工具栏图标选择【
】，选择【Rename】。定义非定常文件名称为Centrifugal pumps-unsteady，如图4.1-55所示。
8）单击【

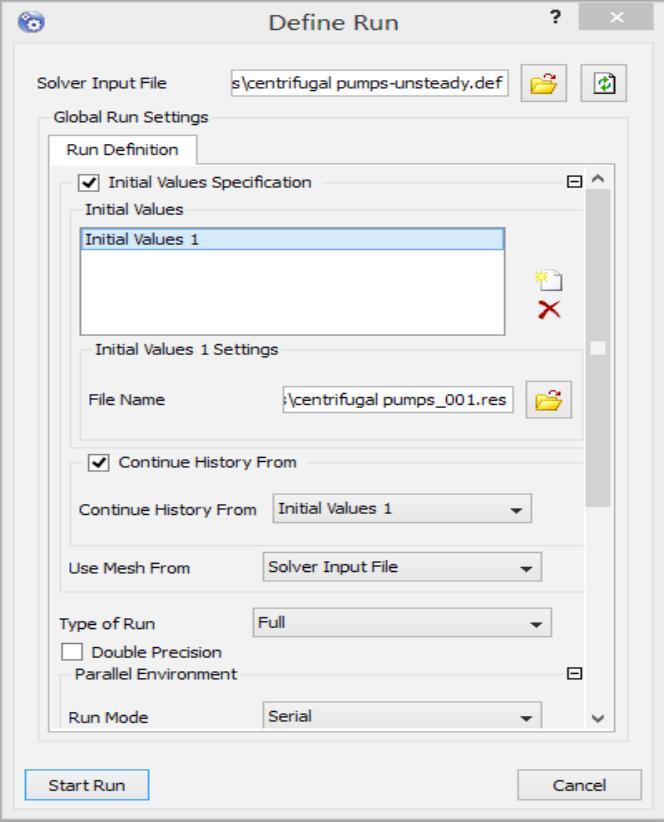

Define Run】，将【Initial Values Specification】前的对话框进行勾选，选择定常计算计算结果文件作为初始值。单击【Start Run】进行计算，如图4.1-56所示。
图4.1-55 输出非定常设置文件
图4.1-56 非定常运算设置
