CFX后处理示例：矢量图生成与设置
【摘要】：在CFX中进行后处理的部分叫CFX-Post。矢量图的详细信息如图3.2-33所示，位置选择Plane1，Sampling选择Vertex，其他默认，如图3.2-33a所示。图3.2-33 矢量信息设置图3.2-34 矢量图生成云图1）单击任务栏中“Contour”，指定名称，命名为Press。
在CFX中进行后处理的部分叫CFX-Post。在进行后处理之前，如果想要获得的是有关水泵外特性的，那么关心的是如何从计算结果中获得有关扬程、转矩以及由此来计算水泵效率，而对于科研人员，根据研究内容的不同，可能关心更多的是各种云图、矢量图等。下面对这两类均做一下简单介绍。
本例中重点介绍扬程的读取及泵效率的计算。
1.扬程读取

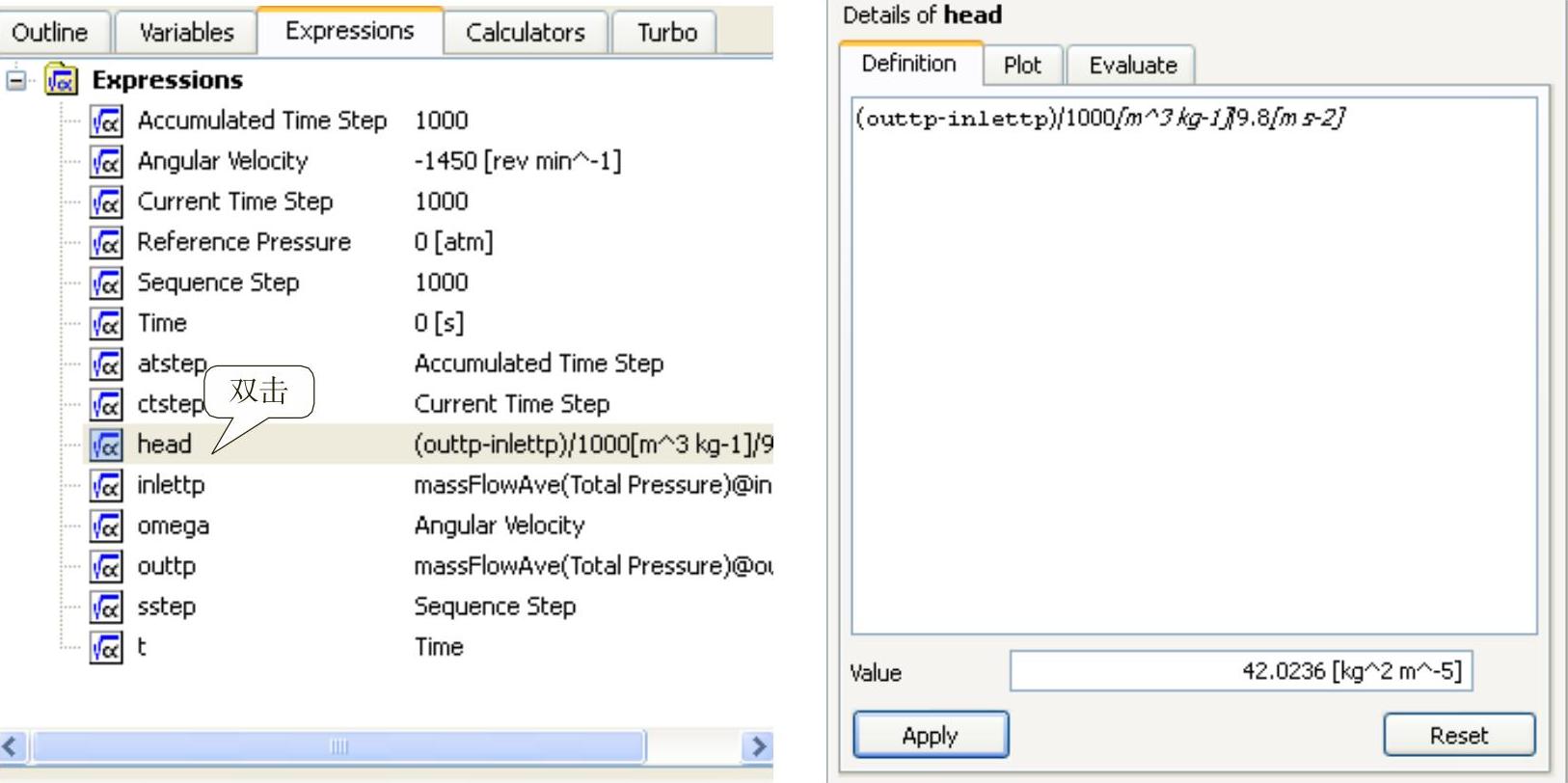

如图3.2-28所示，双击“Expressions”中的“head”公式，显示扬程为42.0236m，此为双叶片污水泵在1.2Q工况下的扬程。通过下式可以计算得泵的有效功率Pe=1000×10×（800×1.2/3600）×42/1000=112kW。
P=ρgQH/1000（kW）
式中，ρ为泵输送液体的密度，kg/m3；g为重力加速度，m/s2；Q为泵的流量，m3/s；H为泵的扬程，m。
2.转矩读取
如图3.2-29所示，读取叶轮转矩为863.133N·m，再读取泵腔水体中盖板处壁面转矩，73.0816N·m，将两转矩相加，运用下式计算得到总功率：
P=（863+73）×1450/9552=142kW
P=Mn/9552（kW）
式中，M为读取的扭矩，N·m；n为泵的转速，r/min。
图3.2-28 计算扬程读取
图3.2-29 转矩读取
3.效率计算
计算泵效率η=Pe/P=112/142×100%=78.9%，即双叶片污水泵在1.2Q工况下全流场数值模拟的泵效率已计算得出。通过改变泵出口质量流量可以改变工况点，然后用相同的方法得出泵在不同工况点下的效率，可以绘制出泵外特性曲线。
4.图像处理
下面接着介绍CFX-Post中各种云图、矢量图的制作方法。
（1）创建平面
在几何图形上创建横截面。
1）首先在控制树栏关闭几何图形的显示，勾掉“Wireframe”选项，如图3.2-30所示。
2）在任务栏中单击“

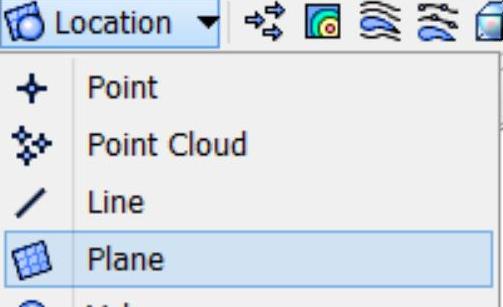

”，下拉列表中选择Plane选项，并指定名称，默认为Plane1，单击【OK】，如图3.2-31所示。
图3.2-30 关闭几何图形显示
图3.2-31 设置平面

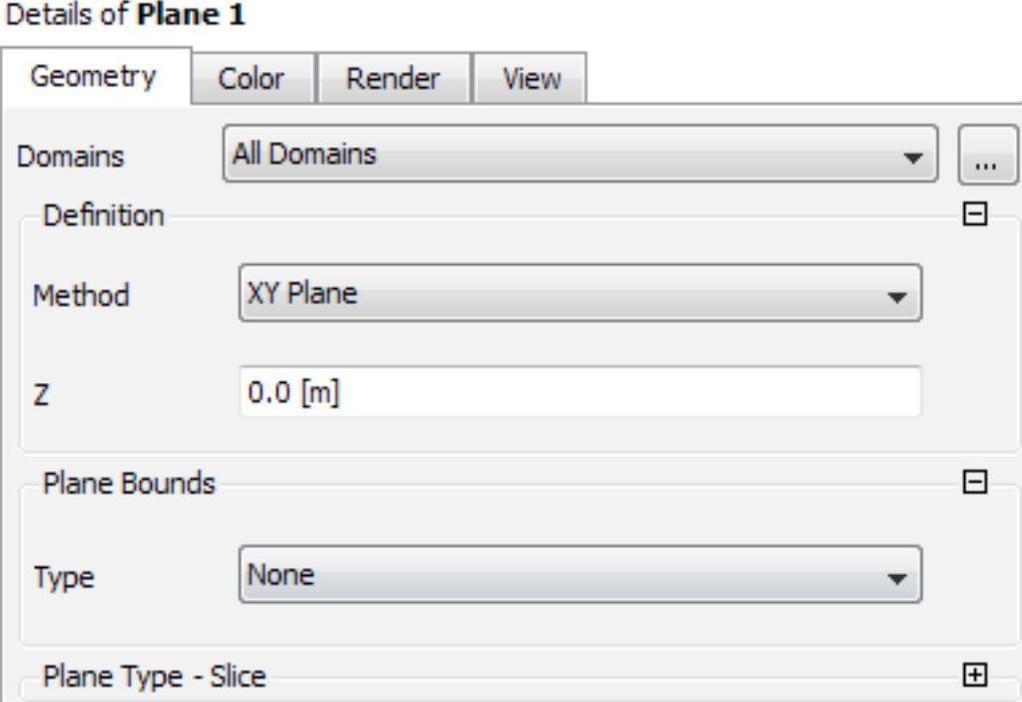

3）在平面信息中，平面生成方法是XYPlane，Z值为0（mm），其他默认，单击【Apply】。在图形界面上生成平面，如图3.2-32所示。
图3.2-32 平面设置
（2）生成矢量图
1）在任务栏中单击“矢量
”按钮，并指定名称，默认为Vector1。

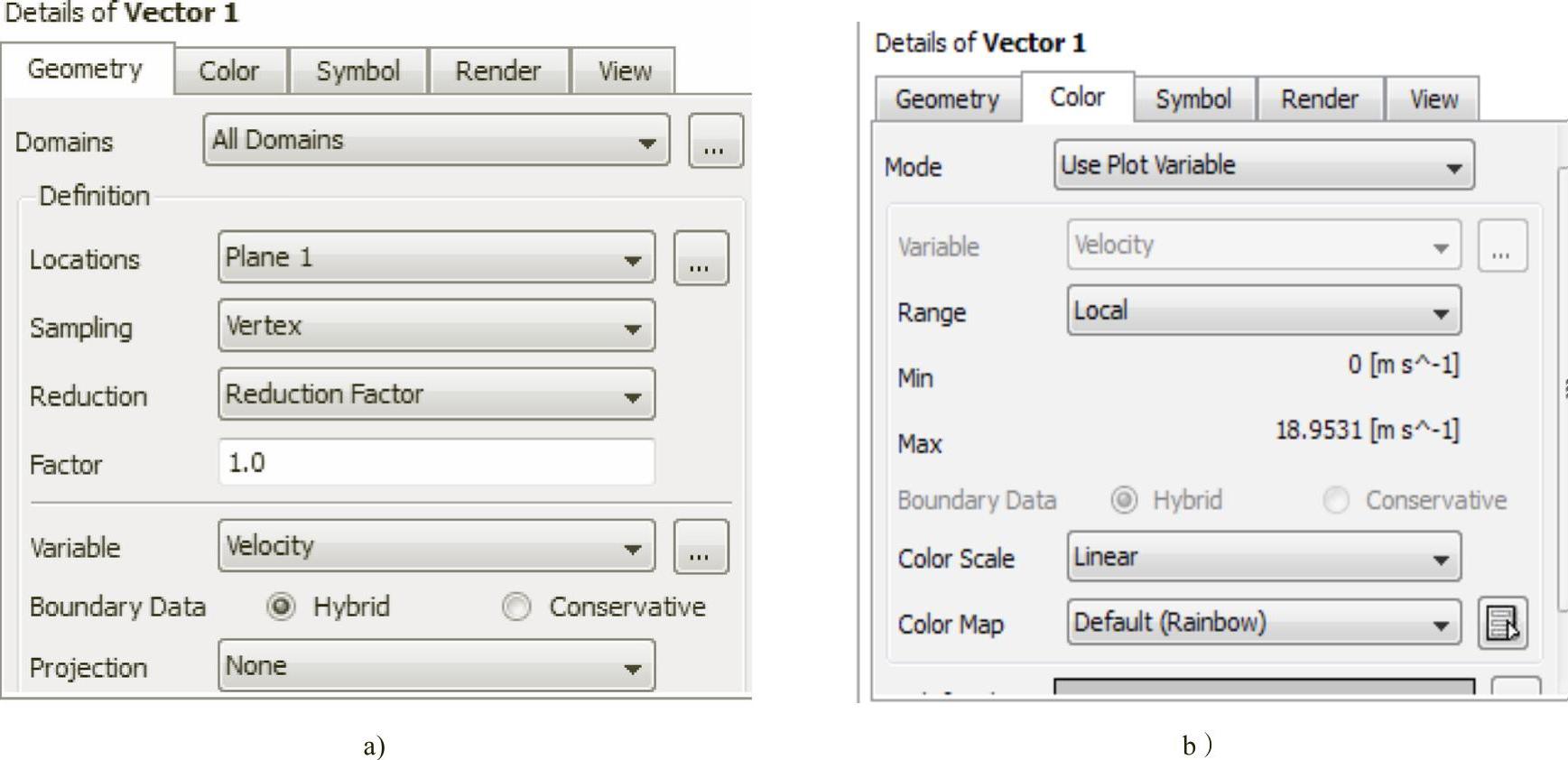

2）矢量图几何设置。矢量图的详细信息如图3.2-33所示，位置选择Plane1，Sampling选择Vertex，其他默认，如图3.2-33a所示。
3）颜色设置。范围改成Local，其他默认，单击【OK】，如图3.2-33b所示。

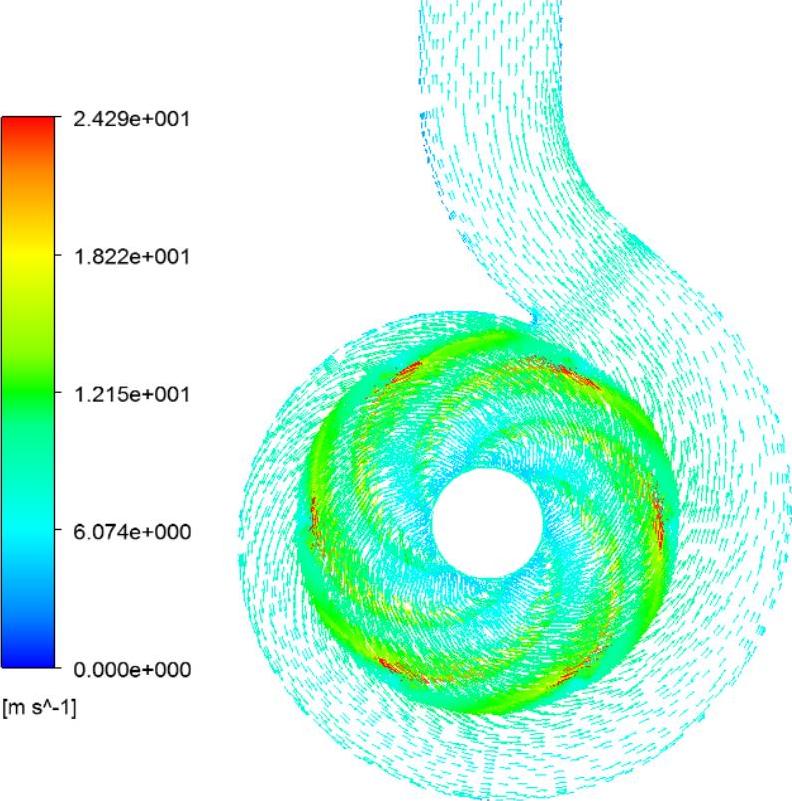

4）生成的矢量图如图3.2-34所示。
图3.2-33 矢量信息设置
图3.2-34 矢量图
（3）生成云图
1）单击任务栏中“Contour
”，指定名称，命名为Press。
2）云图几何设置。位置设为Plane1，变量为Pressure，范围是Local，其他默认，单击【Apply】，如图3.2-35所示。也可在“#of Contours”栏中设置云图显示数。
3）生成的压力云图如图3.2-36所示。
4）对于湍动能、速度、总压等云图，只要将上面的变量改变即可。如果想看其他表面的云图，则需要在Location中进行选择。
图3.2-35 云图信息设置
图3.2-36 压力云图
